Bevegelsessensor og LED paneler i garasjen
20
0
Har nybygd garasje der jeg har valgt LEDpaneler i taket.
Disse:
https://nordic-led.no/produkt/led-panel-1200x300-40w-dimbar/
Jeg ønsker å sette en 360o bevegelsesdetektor i taket, slik at lyset tennes når port går opp og når det er bevegelse der inne.

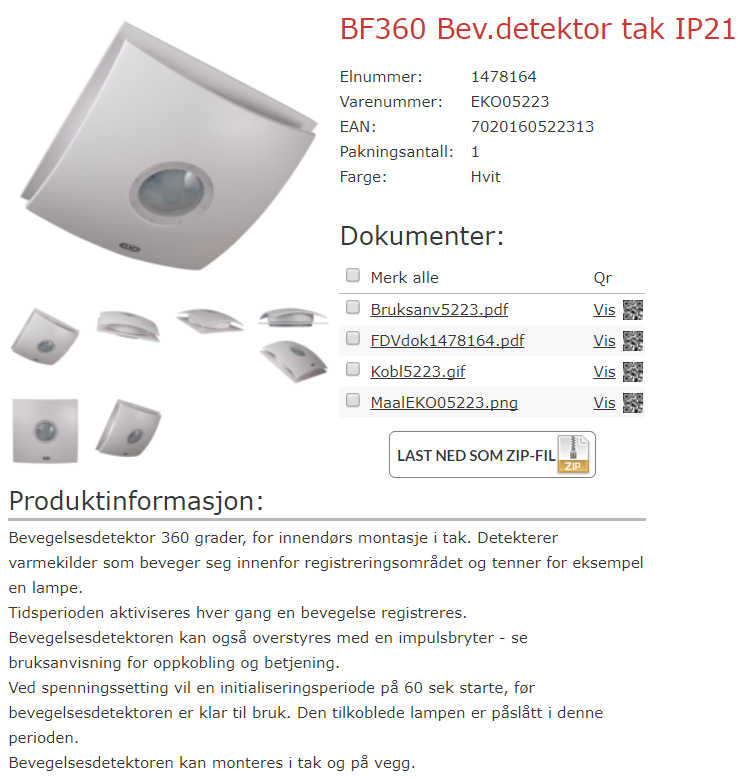

Jeg har sett meg ut denne fra Elko:
http://proff.elko.no/bevegelsesfoler-tak/bf360-bev-detektor-tak-ip21-article2042-864.html

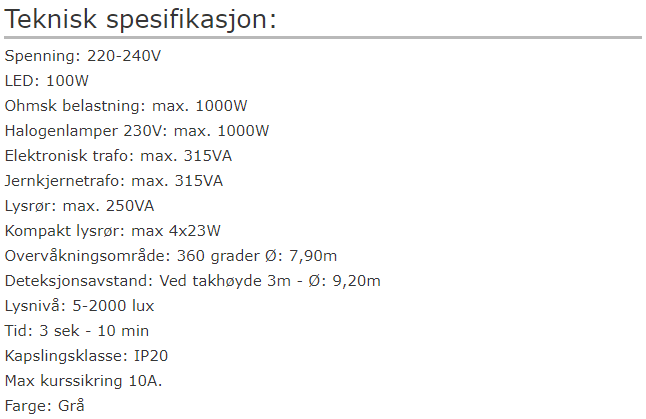

Problemet er at det i teknisk specs står max 100W last for LED..
Hvordan i all verden kan det stemme når max last på halogen- og glødelamper er på 1000W ??
Hva er så spesielt med LED, når man kan laste 10x mer på halogen/glødepærer?
Da jeg har 5 (muligens 6) LED paneler på 40W hver, ender jeg opp på 200W (240W) totalt..
Hvor finner jeg en bevegelsessensor som kan "drive" opp til 300W LED, med mulighet for overstyring (impulsbryter / dimmebryter)?
Jeg har forøvrig Hörmann SupraMatic E portåpner, der lyset tennes i 1 min når porten åpnes/lukkes.

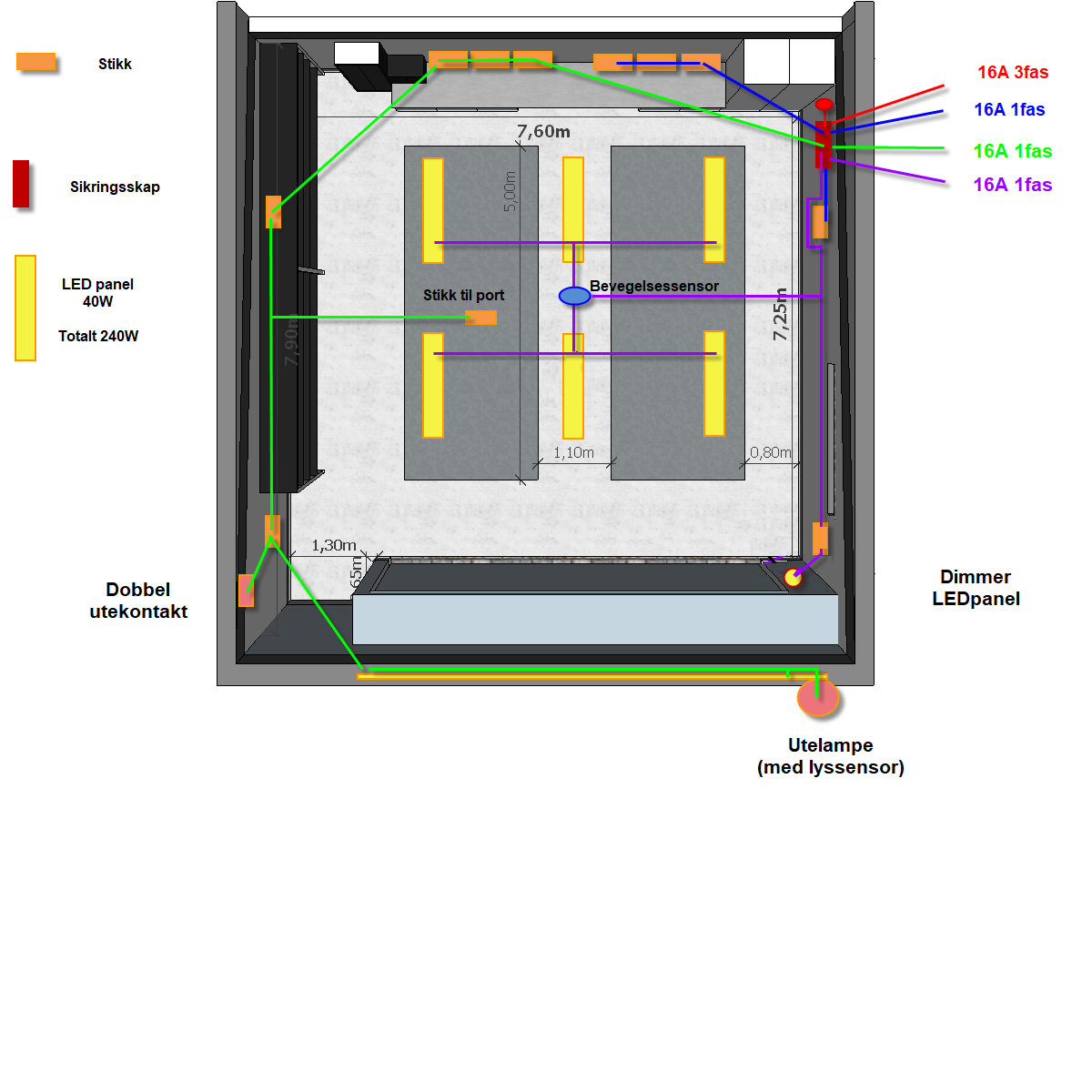

Her er er enkel tegning av hvordan jeg legger det opp i garasjen.
Er det annet jeg eventuelt bør tenke på, så er det bare å komme med forslag/innvendinger.
Disse:
https://nordic-led.no/produkt/led-panel-1200x300-40w-dimbar/
Jeg ønsker å sette en 360o bevegelsesdetektor i taket, slik at lyset tennes når port går opp og når det er bevegelse der inne.
Jeg har sett meg ut denne fra Elko:
http://proff.elko.no/bevegelsesfoler-tak/bf360-bev-detektor-tak-ip21-article2042-864.html
Problemet er at det i teknisk specs står max 100W last for LED..
Hvordan i all verden kan det stemme når max last på halogen- og glødelamper er på 1000W ??
Hva er så spesielt med LED, når man kan laste 10x mer på halogen/glødepærer?
Da jeg har 5 (muligens 6) LED paneler på 40W hver, ender jeg opp på 200W (240W) totalt..
Hvor finner jeg en bevegelsessensor som kan "drive" opp til 300W LED, med mulighet for overstyring (impulsbryter / dimmebryter)?
Jeg har forøvrig Hörmann SupraMatic E portåpner, der lyset tennes i 1 min når porten åpnes/lukkes.
Her er er enkel tegning av hvordan jeg legger det opp i garasjen.
Er det annet jeg eventuelt bør tenke på, så er det bare å komme med forslag/innvendinger.
du legger da et rør/kabel fra sensor til skap, også rør/kabel ut fra skap til lys
du kan også legge et rør/kabel, men må da ha hvertfall 4 ledere + jord
hvorfor det er slik husker jeg ikke, men er slik på andre produkter også, at de ikke tåler for mye LED
Takk for rask respons.
Edit: Vil jo ha med dimmer og dermed impulsbryter..
Så det går ikke slik ?
Strøm fra sikringsskap til dimmer og...
Eventuelt med 4 kabler + jord?
legger du rør eller åpen kabel? blir 5 ledere et sted, så kan kanskje være like greit og kable lamper for seg selv, og ledning til sensor/bryter for seg.
vet ikke hvor inn i dette du er, om forklaringen min ga noe mening
K-rør er trukket.
Jeg skal sjekke, men jeg har trukket rørene litt anderledes.
Skap - Dimmer (jeg trodde dimmer skulle være først på rekken?)
Dimmer - Sensor (skal denne ha en "bryterledning" tilbake til dimmer fra sensor?)
Sensor - Boks (der lampene "samles")
PS! Jeg får elektriker til å koble opp, bare sparer kr på å trekke og slikt selv
Ingen som kjenner til dette med LED og bevegelsessensor?
Hvert av panelene har egen trafo.. vil dette påvirke dette?
Jeg kan selvsagt "prøve" dette, men.. hva kan eventuelt skje dersom jeg belaster denne sensoren med 200W LED i steden for 100W (max for LED)?
Brannfare? For mye W gjennom sensor? Men den "tåler" jo 1000W halogen?
Eller vil ikke sensor fungere/lampene tenne?
Uten å kjenne Elko detektoren, vil jeg anta at startstrømmen til LED driveren er årsaken til begrensningen.
Jeg vil også tippe at bevegelsesdetektoren ikke vil fungere om den er koblet etter dimmeren.
Jeg ville ha satt opp en kontaktor i sikringsskapet, som styres av bevegelses detektoren
Dimmeren får strøm når kontaktoren er innkoblet og er da koblet direkte opp mot led platene.
Du må ha bryter for utelyset forresten.
Startstrømmen er nok en mulig grunn ja.
Skal skrive til Elko og høre.
Sensoren er klar for en "impulsbryter" og dimmeren kan vel fungere som en slik?
Men dersom jeg har misforstått den biten og må bruke en kontaktor.. er det i såfall "Alt er mulig" sin skisse som blir riktig?
Jeg har bryter til utelyset, før skumringssensoren.. den er bare ikke tegnet inn. Men godt sett !
Edit: Her er bruksanvisningen i sin helhet:
http://proff.elko.no/getfile.php/1367661/produkter/doc/EKO05223/Bruksanv5223.pdf
skal du ha dimmer på dette, må den som "themoon" sier, kobles opp i mellom kontaktoren og lampene
