Garasjefundament. Tykkelse, randforsterkning etc
 4     0
Jeg skal i gang med garasjebyggeing snart (Søknad er hos kommunen nå). En relativt normal dobbeltgarasje med lagringsloft.
Det blir mye egeninnsats, og jeg ser nå på mulig løsninger for sålen til garasjen.

Jeg ønsker å bygge forskaling av konstruksjonsvirke type 48x148 e.l. og støpe alt i ett. Jeg ser noen graver en dypere ring langs kanten for å fundamentere kraftigere. Er det nødvendig?

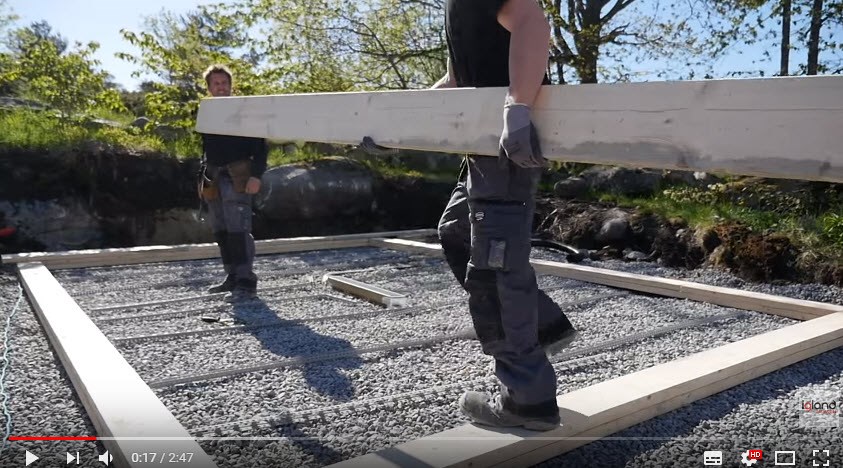

I denne videoen på YouTube ser man at sålen blir støpt med jevn tykkelse på 10cm.
https://www.youtube.com/watch?v=Ny9K3x5iSjo
Garasjefundament. Tykkelse, randforsterkning etc - 14-09-2017 14-12-41.jpg - O'lala

Isolasjonen ble lagt i grunnen med rundt 300mm pukk over da huset ble bygget. Har derfor ingen umiddelbare planer om å legge ekstra isolasjon.
Pukken har satt seg godt og er tung å grave i for hånd. Jeg hadde derfor håpet at det skulle holde med en jevnt tykk 10cm plate. Evt 15cm for å gjør det enkelt.

  Siter
MortySporty
   #1
 574     Akershus     0
Jeg fikk støpt plate for et par uker siden. De la en 2x4 på hver lang side og skrudde disse sammen. Hele rammen lå da på finavrettet grus. Så skrudde de noen bord (ca 40 cm lange) i og utfra rammen og ned i grus/pukken. Så la de plast i bunn og armering og støpte inne i rammen. Var litt overrasket hvor lite forskaling de brukte, men det fungerte helt fint.
  Siter
O'lala
  (trådstarter)
   #2
 4     0
Selve forskalingen skal jeg nok finne ut av. Det er mest tykkelsen på kanten av platen som bekymrer meg. Var det garasje du fikk støpt plate til? Har ikke sett det har blitt brukt plast under støpen før?
  Siter
TSt
   #3
 14,509     0
Plast er helt vanlig men da enten oppå isolasjon eller imellom to lag. Vet ikke hva de gjør når en har pukk oppå isolasjonen. Håper isolasjonen på huset er helt opp under gulvet, du må iallefall passe på at det er isolasjon lengre ut enn garasjen. Men litt uheldig hvis den er lagt slik at vann som går gjennom pukken siger inn under garasjen. Tykkelse på plate får andre ta. Vi løste det med å legge ytterste lage med isolasjon en høyde ned I forhold til resten av platen. Så la vi isolasjon for resten av platen oppå. Ekstra armoring nedi denne. Nabo lurte på om vi hadde avtale med forsvaret om å lage bunkers men en tusenlapp eller to i armering og litt ekstra betong synes ikke på budsjettet.
  Siter
MortySporty
   #4
 574     Akershus     0
Det var plate til dobbelgarasje ja. 10 cm såle. Nettingarmering, og ekstra lag med armeringsjern i kanten rundt hele plata. ekstra  Mulig de la inn litt ekstra jern ved innkjøringen. Betongtype som ble brukt var B35-MF45. Isolasjon 10 cm xps ble lagt 60 cm utenfor plate i alle kanter.
  Siter
O'lala
  (trådstarter)
   #5
 4     0
Noe vann vil nok sive inn mellom isolasjon og plate, men mesteparten vil gå under og i pukken som ligger over leiren. Legger ved en veldig enkel skisse som viser hvordan huset og garasjen blir liggende i forhold til hverandre.
Garasjefundament. Tykkelse, randforsterkning etc - 2017-09-15 09.16.05.jpg - O'lala

Da ser jeg i allefall flere som bygger med jevnt 10cm plate. Jeg ønsker jo at dette skal bli solid, men pga egeninnsats hadde det vært fint å slippe unna litt graving.

Finnes det noen tabeller eller tommelfingerregel på antall og dimensjoner på kamjern langs kanten?
  Siter
Annonsørinnhold
Les også:
Tåler ditt garasjegulv norske forhold?
Christoffer123
   #6
 7     Tromsø     0
Brukte selv 8mm kamjern langs kanten, men hadde også armering ferdigblandet i betongen, da la jeg ikke armeringsnett. Fikk anbefalt av en nabo å ha to rekker med armeringsjern langs kanten, men overså han da armeringen iblandet betongen er mer enn god nok.
Signatur
  Siter
O'lala
  (trådstarter)
   #7
 4     0
Flott. Jeg har også vurdert å bruke armert betong.
Hadde du noe ytterligere forsterkning langs kanten? Tykkere såle, ringmur etc?
  Siter
