Styrkeberegne terrasse
6
roogaland
0
Trenger hjelp til å styrkeberegne følgende.
En terrasse på 7 x 4,5 meter
7 meter vinkeljern mot murvegg gjennomgående bolter

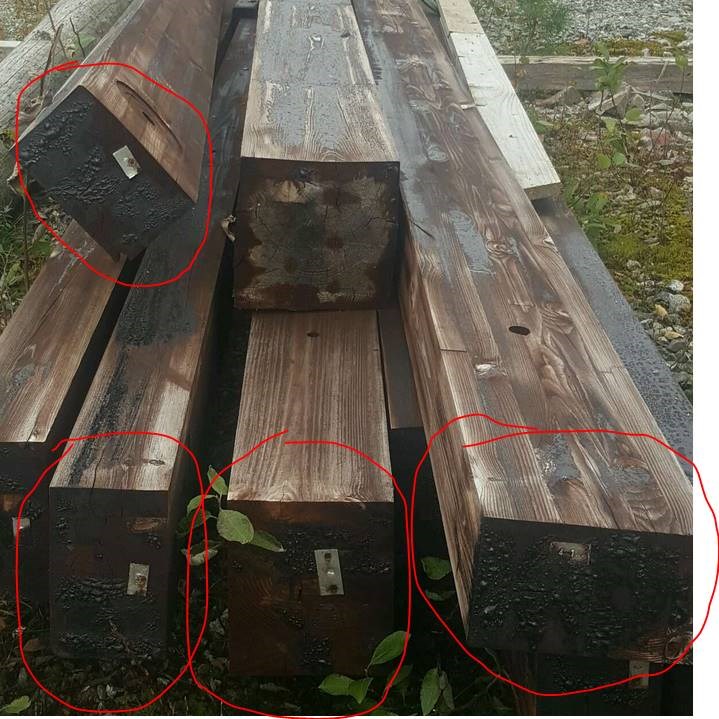

12 stk Limtredragere 11,8x18,5 dimensjon, (4,35 m lange) (har liggende)
220 h bjelke (7 m) som avslutning hvor limtredragerne går inni.
H bjelken skal hvile på 2 søyler. Mens vinkeljernet skal bores fast i murveggen med gjennomgående bolter.
Hbjelke og vinkeljern er beregnet til å tåle minimum 3,5 snølast.
En terrasse på 7 x 4,5 meter
7 meter vinkeljern mot murvegg gjennomgående bolter
12 stk Limtredragere 11,8x18,5 dimensjon, (4,35 m lange) (har liggende)
220 h bjelke (7 m) som avslutning hvor limtredragerne går inni.
H bjelken skal hvile på 2 søyler. Mens vinkeljernet skal bores fast i murveggen med gjennomgående bolter.
Hbjelke og vinkeljern er beregnet til å tåle minimum 3,5 snølast.
Du har alle dimensjonene, så hva er det du er usikker på? En full gjennomgang tror jeg ingen her har lyst til å gi i fra seg, det er en jobb til et par tusen kroner.
Du har kontroll på det som er i stål, men er usikker på limtrebjelkene?
Etter et raskt overslag så tror jeg du er i grenseland til at det blir litt mykt. 18.5cm er ikke spesielt høyt. Styrken skal ikke være noe problem.
For å bruke byggforsks tabell, dine 118x185 er ca 40% stivere enn en C24 48x223, og hvis du har snølast på 3.5kN/m^2 i stedet for 4.5 så får du en mulig spennvidde som er ca 16% lenger.
Tabellen sier 3.5m for den dimensjonen og CC60. 16% mer enn det er 4.06m.
Noe kortere enn dine 4.35.
I praksis har du litt opplegg på både H-bjelke og vinkel, så den frie lengden din er litt lavere enn 4.35, og så er sannsynligvis limtrebjelkene dine stivere enn C24.
Takker
Da blir det en slank og fin terrasse på oss i sommer.
Skulle den bli for myk, så kan vi jo forsterke litt med vinkeljern på noen av limtredragerne.
Kona har også lyst å montere et Jacuzzi oppå den nye terrassen om tid og stunder.
Regner med innen den tid å ha forsterket med vinkeljern på dragerne hvor det skal stå.
