JCB minigraver erfaringer

 516     Tromsø     0

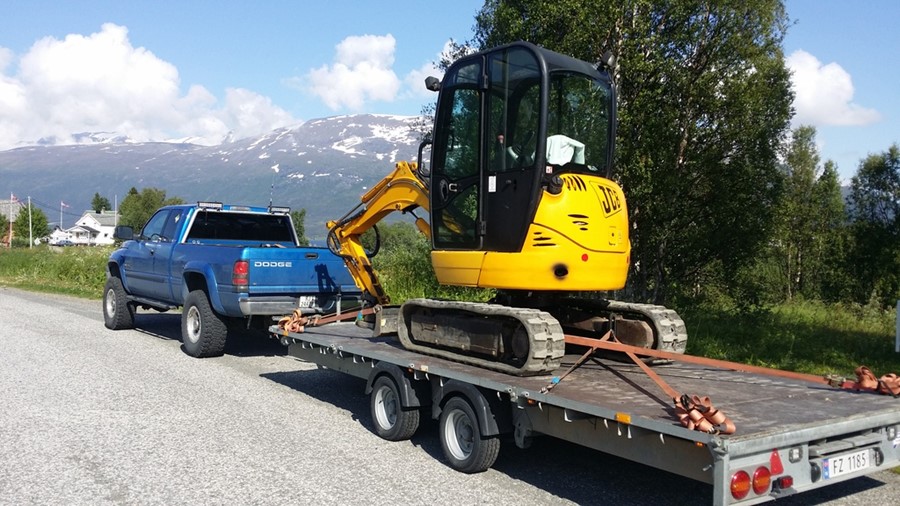

Etter inspirasjon fra Bidda tenkte jeg å skrive litt rundt mine erfaringer med denne maskinen når det kommer til deler, tilstand, skjulte feil, typiske feil osv... Maskinen det gjelder er en 2007 modell JCB 8025 ZTS. Da jeg kjøpte maskinen var den gått i underkant av 1800 timer. Som mange andre, så  kjøpte jeg den gjennom importør fra Danmark.

8025 ZTS veier 2500 kg BLANK og har ikke noen hekk som stikker ut bak (Zero Tail). Dette er til stor fordel når en jobber på trange plasser. Maskinen er aldri breie enn beltene når den svinges rundt, så jeg kan stå helt inntill husveggen og svinge rundt uten å treffe veggen. Ulempen er at maskinen er mer kompakt på alle måter. Litt kort hytte innvendig, men jeg sitter greit. Motoren er vanskelig å jobbe på, men sentralen er pent plassert og lett å jobbe på. Jeg innbiller meg også at den er mindre stabil enn en maskin med hekk. Mulig det bare er innbilling, men det er logisk i mitt hode.

Under utprøving hos selger oppdaget jeg fort at flere av funksjonene hadde intern lekkasje. Ingen ekstern lekkasje å se, men om jeg løftet maskinen på bom og skjær så sank den ned mot marka ganske fort.. Prisen var grei og siden jeg hadde kjørt 25 mil så ble det handel.

JCB minigraver erfaringer - 20150721_151358_zpsvpxaafes.jpg - wazzza

Maskinen har hydraulisk S40 hurtigfeste så skuffer eller annet utstyr skiftes uten å måtte forlate hytta. Hydraulikken er ombygd til dobbel tilleggshydraulikk fremme på bommen. Disse funksjonene styres av knapper på joystikkene slik at jeg kan kjøre f.eks rotor og klo samtidig.

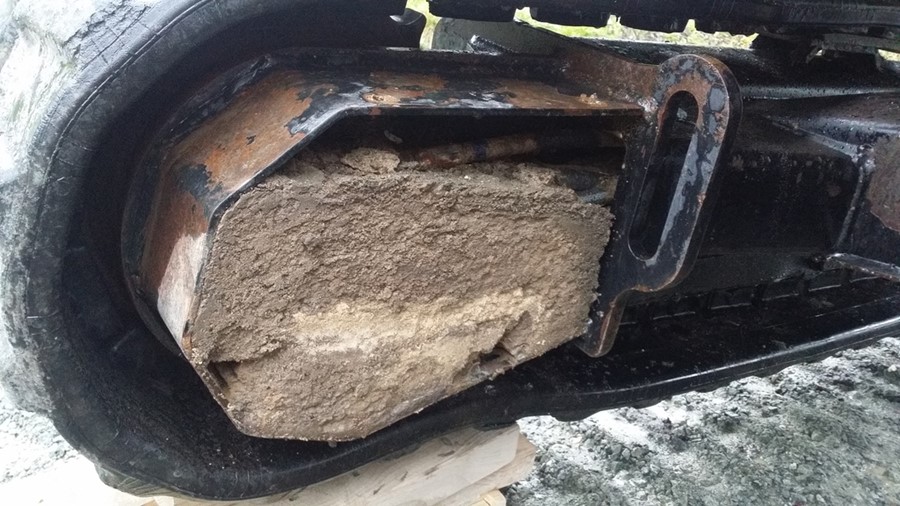

En klassiker på brukte maskiner er at det er fullt av sand inni husene til beltemotorene.JCB minigraver erfaringer - 20150803_193845_zps6p51bvzf.jpg - wazzza

Ny 100cm hydraulisk pusseskuff
JCB minigraver erfaringer - 20150806_121926_zpsxsxyaaep.jpg - wazzza

JCB minigraver erfaringer - 20150809_154046_zpsfhwc9bsz.jpg - wazzza

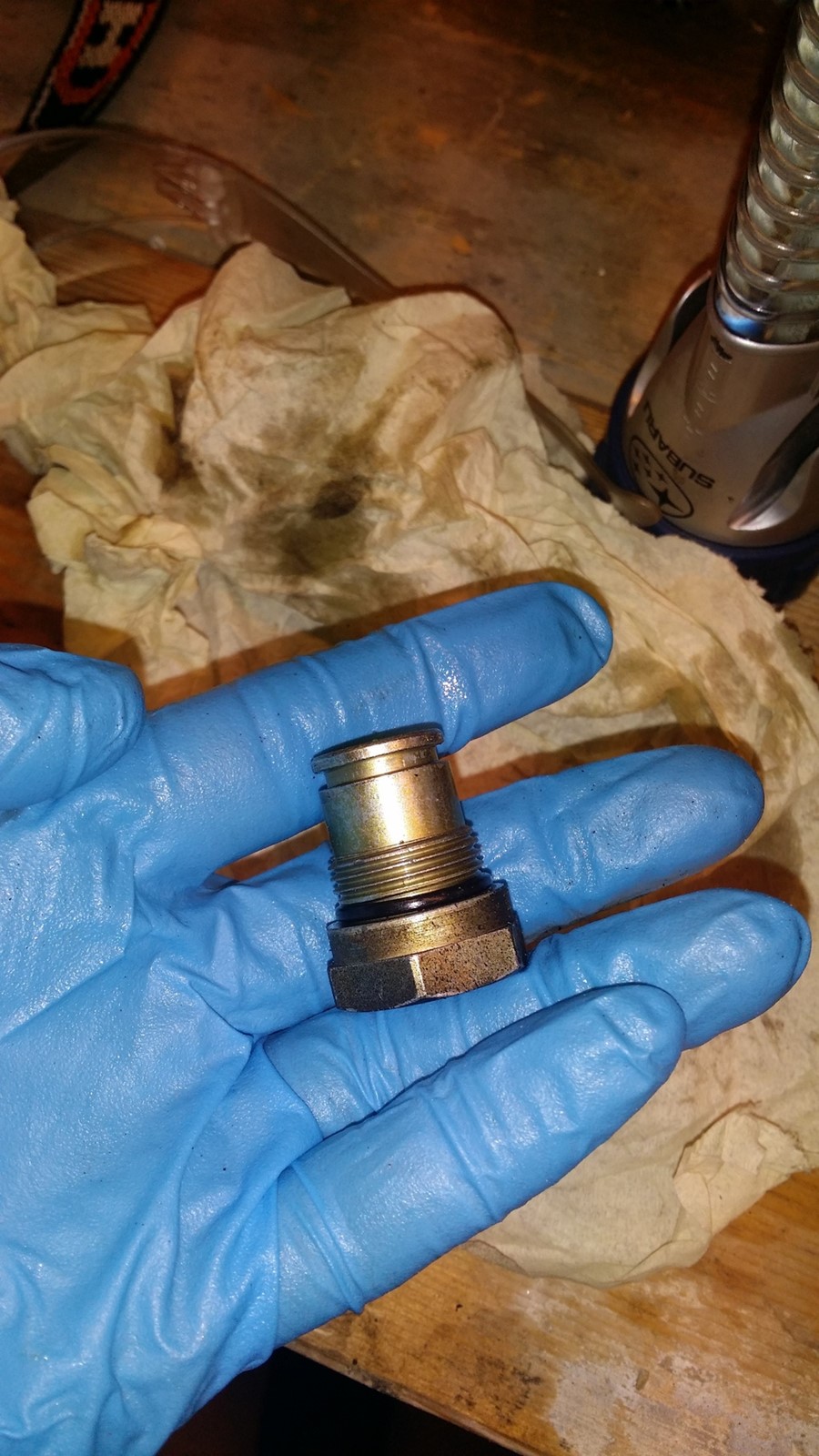

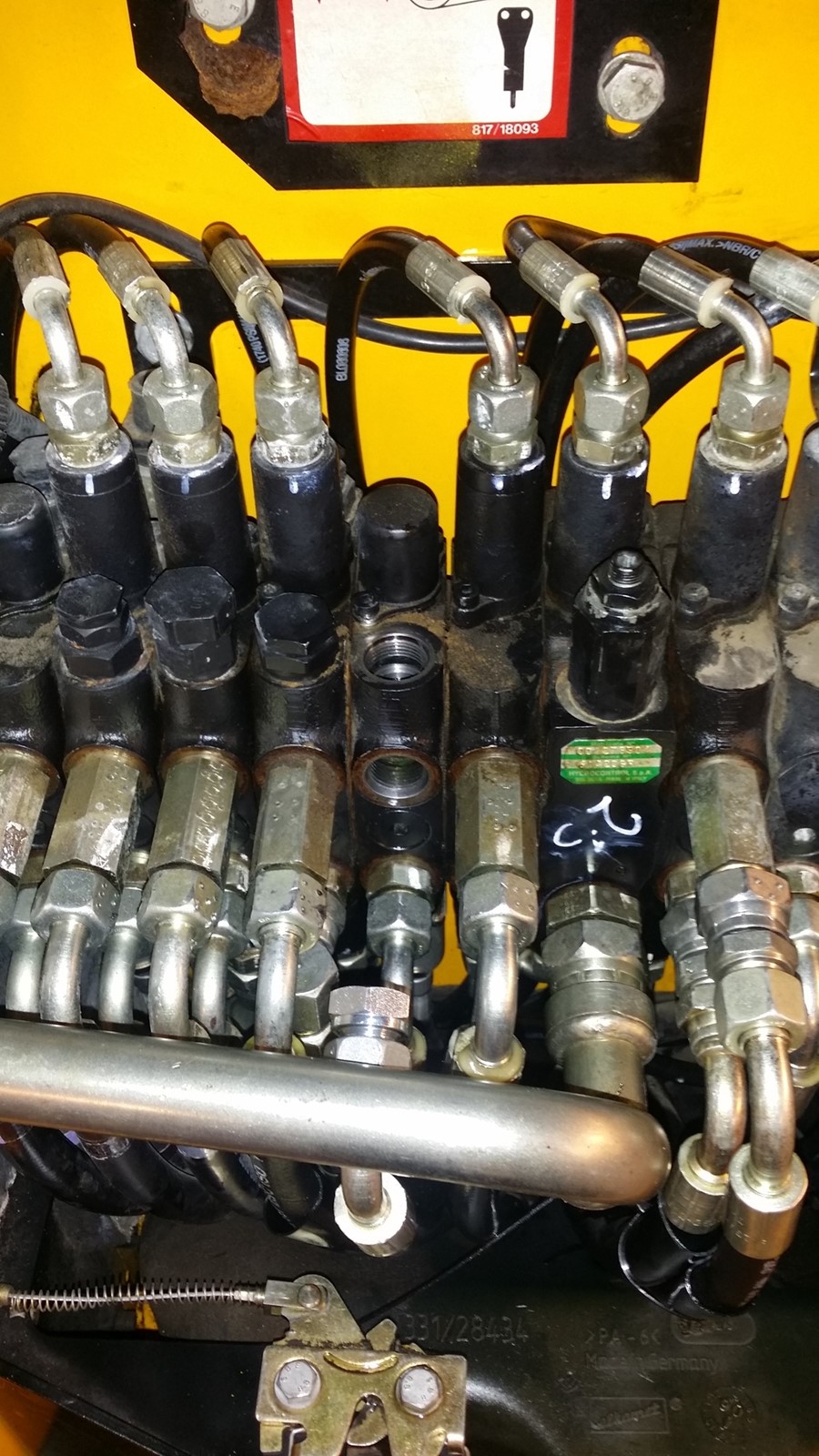

Etter litt feilsøking finner jeg ut at interlekkasjen må ligge i sentralen en eller annen plass. I håp om at det ikke er dyre reperasjoner på gang så startet jeg med det enkleste, nemlig sjokkventilene på de respektive funskjonene. Her viser det seg at O-ringene som tetter mot drain er sprukket på flere funskjoner.. Disse ble fort byttet ut og flere og flere funskjoner begynner å fungere som normalt, untatt bommen. Her ser jeg at den har vært overhalt, men siden jeg finner ut at bommen siger selv når slangene er plugget så måtte det være interlekkasje over stempelet. Rep-sett ble bestilit fra USA på mål til en brøkdel av prisen i Norge..

JCB minigraver erfaringer - 20150904_121846_zpsmexjctik.jpg - wazzza

JCB minigraver erfaringer - 20150904_121905_zpsylbyfs7g.jpg - wazzza

JCB minigraver erfaringer - 20160116_130336_zpsvlrahi5l.jpg - wazzza

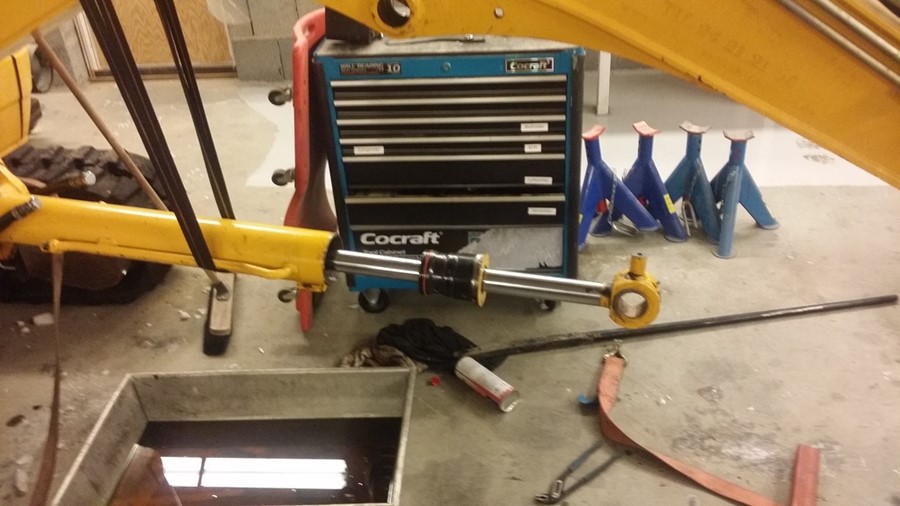

Det ble laget spesialverktøy med spor for spett for å åpne bomsylinderen..

JCB minigraver erfaringer - 20160118_103810_zpsdumwiiiu.jpg - wazzza

JCB minigraver erfaringer - 20160118_103832_zpszbkcih4r.jpg - wazzza

JCB minigraver erfaringer - 20160118_125810_zpspmwwqlwe.jpg - wazzza

JCB minigraver erfaringer -  - wazzza

Litt boltebytte må en også regne med.
JCB minigraver erfaringer -  - wazzza

Når det gjelder disse lekkasjene i sentralen så kan det fort være en kjempedyr reperasjon på gang om ett segment må byttes eller tilsvarende.. JCb er generelt svindyr på deler, men hydraulikkdeler skaffes på mål hos de aller fleste maskinsjapper.


Alt i alt er jeg veldig fornøyd med maskinen nå som jeg begynner å få oversikt og kontroll over lekkasjene.. Hadde start på maskinen nå i -13 uten problemer, men hydraulikken var grusomt treg, så den fikk stå å sirkulere olje i et kvarters tid før den ble flyttet på...

Planen videre i vinter er å gjøre storservice som skal taes ved 2000 timer. Den har gått 1811 timer nå og blir antakelig ikke å nå 2000 timer i mitt eie, men jeg skal bytte alt av oljer, væsker og slikt nå slik at den er i toppform til gravesesongen starter...

   #1
 1 888     0
Skulle til å skrive at det er fysisk umulig for bommen å sige med kun intern lekkasje og pluggede slanger, men så konkluderte jeg med at du sikkert mener den siger utover, når du har løftet maskina med bommen.

Årsaken er at stempelstanga tar opp plass når sylinderen siger innover, slik at det ikke er plass til all oljen fra stempelsiden å lekke over til stempelstangsiden...

Nå skrev jeg det likevel.... :p

Du har kanskje en slangebruddsventil montert i en blokk direkte på sylinderen? Mulig det kan lekke der også.
  (trådstarter)
   #3
 516     Tromsø     0
Skulle til å skrive at det er fysisk umulig for bommen å sige med kun intern lekkasje og pluggede slanger, men så konkluderte jeg med at du sikkert mener den siger utover, når du har løftet maskina med bommen.

Årsaken er at stempelstanga tar opp plass når sylinderen siger innover, slik at det ikke er plass til all oljen fra stempelsiden å lekke over til stempelstangsiden...

Nå skrev jeg det likevel.... :p

Du har kanskje en slangebruddsventil montert i en blokk direkte på sylinderen? Mulig det kan lekke der også.


Jeg skrev litt feil, jeg monterte kuleventil på slangen som fyller sylinderen for å løfte bommen, stengte ventilen og lot bommen stå i lufta. Den slangen som da er står med trykk er da blokkert og for at bommen skulle sige da må oljen passere stempelet. Det du skriver om at stanga tar opp plass har jeg faktisk ikke tenkt på! Oljen som da blir overflødig har jo da måtte passere gjennom de defekte O-ringene i sentralen.

Det er ikke slangebruddsventiler på denne. Jeg har også siging på skuffefunksjonen. Her er hydraulikken til hurtigkoblingen koblet på, så det kan være feil i magnetventilen til koblingen som lekker til retur.
  (trådstarter)
   #4
 516     Tromsø     0
Beskytteren til bomsylinderen var mildt sagt hærpet, så denne orket jeg ikke engang å forsøke å rette.. jeg lagde en ny ombord på riggen for noen turer siden. Den er laget av 5mm flattstål og noen tynnere vinkeljern jeg fant..

Denne maskinen har som skrevet S40 hurtigfeste, så jeg lagde noen sveisegrinder for fremtidig utstyr. Disse får en jo kjøpt, men det var morro å lage de, spesielt med utstyret tilgjengelig..


JCB minigraver erfaringer -  - wazzza
JCB minigraver erfaringer -  - wazzza



JCB minigraver erfaringer -  - wazzza

Mal for sveisegrindene som er skjært ut med plasmaskjærer.
JCB minigraver erfaringer -  - wazzza

JCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzza

Søyleborremaskinen hadde null problem med 40mm hull.. Hadde faktisk TO overganger på morsekonet for å komme NED i den borstørrelsen.

JCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzza
  (trådstarter)
   #6
 516     Tromsø     0
ja, det er morro å holde på når man har utstyret tilgjengelig.. Så er det fint å gjøre noe fornuftig på kveldstid de få timene man har etter arbeid. Stålet som er brukt er skrapstål etter forskjellige prosjekter ombord..
  (trådstarter)
   #7
 516     Tromsø     0
Graveren har fått storservice med komplett olje og filterbytte.. Alle oljer så ganske bra ut, det var til og med olje på beltegirene som jeg fryktet skulle være knusk tørre.

Kjøpte meg en elektrisk oljepumpe for å forenkle oljeskiftet. Filtrene kjøpte jeg fra England, men fikk feil hydraulikkfilter, så det ettersendes.

JCB minigraver erfaringer -  - wazzza

JCB minigraver erfaringer -  - wazzza

JCB minigraver erfaringer -  - wazzza

JCB minigraver erfaringer -  - wazzza

  (trådstarter)
   #8
 516     Tromsø     0
Ut på tur! Graveren er såpasse tung at skuffene plasseres baki pickupen. Siden hengeren er så lang må jeg bruke støttebukker når jeg kjører maskinen av og på.. Da slipper jeg å få så vanvittige belastninger på bakre del av rammen og påløpet.. Som dere ser så flytter jeg støttebukkene frem når jeg kjører maskinen så langt frem på hengeren..

JCB minigraver erfaringer -  - wazzza

JCB minigraver erfaringer -  - wazzza

JCB minigraver erfaringer -  - wazzza
  (trådstarter)
   #9
 516     Tromsø     0
Dette blir sikkert ikke morro i det hele tatt Skal lage innfesting med rotator selv.




  (trådstarter)
   #10
 516     Tromsø     0
Da har jeg begynt å sanke deler til kloprosjektet. Kjøpte en brukt hjulspindel og drivaksling til en Chevy Suburban av en kompis. Skal bruke hjullageret til oppheng. Må ha CV-leddet montert for å holde lageret sammen. Litt plunder å få demontert alt sammen siden alt var rustet og fælt. Jeg endte med å runde hode på en av boltene til lageret. Banket nedpå en M16 mutter og sveiste den fast slik at jeg fikk nytt tak på bolten. Jeg leker med tanken på å montere en slags hydraulisk brems slik at jeg kan låse roteringen av kloa på en eller anen måte. Det må fintenkes på.

Boltsirkeln på Chevy`en er "nesten" identisk med bolthullene i toppen av kloa så det blir minimalt med fresing for å kunne bruke 4 al hullene..

JCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzzaJCB minigraver erfaringer -  - wazzza
