Planløsning:
Huset blir over et plan, tar gjerne imot tips til planløsningen.

Tanker rundt fleksibel planløsning.
Småbarnsfamilie og skjønnhetssalong i huset:
- Kontor er selve salongen, Sov4 kan brukes som behandlingsrom eller høre til huset som soverom.

Når barna blir eldre og flytter ut (eller kommer hjem etter kjærlighetsbrudd):
- Kontor kan gjøres om til liten leilighet, Sov4 blir soverom for leiligheten

Når man blir pensjonist:
- Kontor kan bli en inngang nærmere stue/kjøkken.
Sov4 og Sov5 sammenslås til et stort kontor/lekerom for barnebarna i umiddelbar nærhet til stue og kjøkken.
Man har fremdeles 2 soverom igjen utenom hovedsoverommet slik at barnebarn eller gjester har et sted å sove.

På denne måten bruker man hele huset i alle livsfaser, man slipper at hele etasjer står tomme.

Garderobe/vaskerom:
Garderobe"er walk in closet/vaskerom med dusj for resten av huset.
Det skal også være dør mellom garderobe og stue slik at det ikke blir et ork å gå på vaskerommet, dette skal være et lyst og trivlig sted i umiddelbar nærhet av der klærne brukes,  vaskes og tørkes.

Bodplass:
Garderobeskapene i gangen mot veggen til garderobe er fullhøyde skap for oppbevaring/bod. Veldig enkelt å hente frem julepynten.
Det er 270 takhøyde overalt, ser for meg å lage til en krypetasje i deler av garasjen for annen lagring. Vil også prøve å få til noe utvendig bod på sikt.

Teknisk rom:
Har prøvd å få teknisk rom så sentrert i boligen som mulig for å få kortere strekk til all teknisk installasjon. (Vannbåren varme, strøm, ventilasjon) Garderobe/vaskerom og WC er også i umiddelbar nærhet for enkel føring av vann/avløp. I tillegg skal WC helst være nært inngangen. Jeg vil helst ikke ha baderom i yttervegg da jeg vil beholde dampsperren tett hele veien.

Basseng:
Det er også tegnet og godkjent basseng utenfor stuevinduet, vil tro det kan se fint ut med lys i bassenget om kvelden når man ser på utsikten fra stue/kjøkken.

Kjøkken:

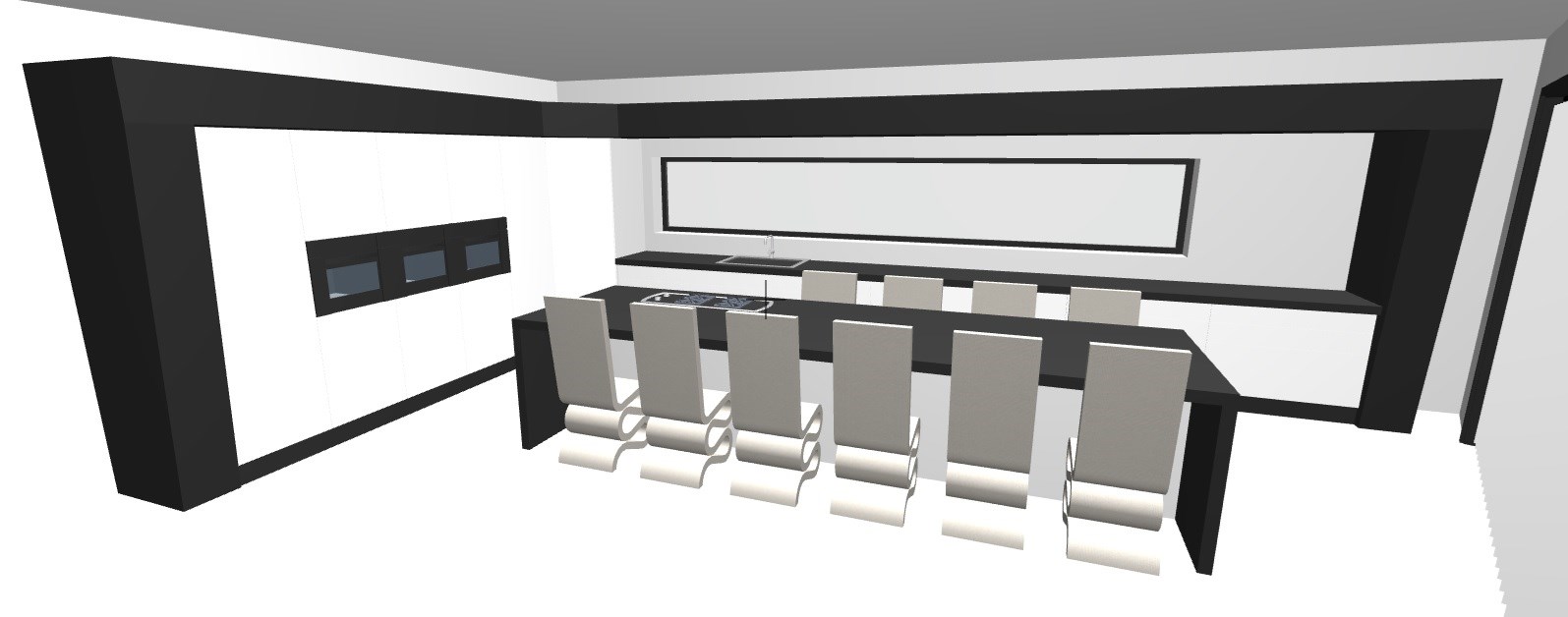

På kjøkkenet vil jeg ikke ha eget spisebord, istedet forlenges kjøkkenøy 3 meter.
Dette da jeg tar meg selv i å dekke på bordet, spise full fart for så å rydde opp igjen.
Hver eneste dag, flere ganger til dagen.
Tenk så enkelt i hverdagen når tacokjøttet fremdeles kan ligge på stekeplaten og fremdeles være på spisebordet? Og oppvasken kan tas direkte fra bordet inn i oppvaskmaskinen uten å måtte bære det frem og tilbake.
Det gir i tillegg en ekstremt stor arbeidsflate i riktig høyde de dagene en skal bake pepperkaker osv. Også enklere å vaske under bordet jo høyere det er.
Bakdelen er akkurat det med høyden, men har funnet gode stoler i riktig høyde der man sitter veldig godt likevel.

Stue:
Mellom stue og kjøkken er det åpen løsning, her tenkes at veggen fra gangen fortsetter litt ut slik at det blir en halvåpen løsning.
Tv, lydanlegg og lærret blir innbygd i vegg. Prosjektor bygges inn i tak.

Gratulerer! Stor jobb du nå begynner på! Hva slags fag kommer du til å leie inn og hva gjør du selv? Har du mulighet til lange strekk med egeninnsats på huset siden du står som selvbygger?

Tanker rundt m2-pris eksklusive tomt?

Graving og sprenging blir helt klart innleid.
Grunnmur/plate  er jeg litt usikker, må sjekke litt priser om det er verdt å ta det selv.
Vil isåfall få med meg fagarbeidere som jobber med det til daglig for å få med gode tips og triks.
Tenker litt det samme med bindingsverk rør og elektro.
Vil generelt ha med fagfolk som jobber med det til daglig, lar de foreslå løsninger og sjekker om disse er i henhold til god praksis i følge byggforsk serien.
Og at det ikke strider med TEK10.
Kjøper skallet som precut fra Optimera, så dette burde gå greit å få satt sammen da alt er kappet, pakket og merket + ok tegninger.
Men vil uansett ha med meg folk som jobber med det til daglig her også.

Taket blir 300mm Ibjelker med treplater på, så legges det kompakttak med fall i isolasjonen (glava takfall)
Taktekking/belegg tror jeg at jeg overlater til et foretak i sin helhet.
Mulig hele kompakttaket, det kommer an på prisforskjellen.
Innvendig tar jeg nok det meste selv, men tor jeg kommer til å innse at jeg ikke har nok tid og leier inn hjelp
Jeg har bygget før og hadde noe egeninnsats der, ikke mye. Men sa til meg selv: "neste gang skal jeg ikke gjøre noe selv") Men så er det jo dette med pris da.
Går også litt sport i å få m2 prisen så lav som mulig.

Jeg har eget firma og leier meg ut som konsulent, så er ganske fleksibel om jeg ønsker lengre perioder med bygging. Men tror nok det vil lønne seg å jobbe som normalt og leie inn folk. Iallefall til en del oppgaver.

Veldig usikker på m2 pris. Men røft anslag er 10.000 - 15.000 et sted. med høy standard på det meste. Energibrønn og inverter vann/vann pumpe f.eks.
Jeg er utdannet automatiker, så elektro/data/multimedia delen blir naturligvis også prioritert. Og skikkelige vinduer.

Jeg er så heldig at familie lager dører og vinduer som er mye av i mitt hus, får også rabatt på byggevarer pga arbeidsforhold i tillegg til rabatt hos grossist på elektro og rør. m2 prisen vil nok være vanskelig å sammenligne direkte pga det.
Jeg er også spent på hva m2 prisen blir.

Budsjett har jeg på gang men mangler en del priser enda.
Har spart opp en stund til dette, tror jeg skal få planert og fått på plass platen før jeg tar opp lån. Får da en verdivurdering på huset slik det er prosjektert og regner med å få et rammelån med en gang, istedenfor byggelån. Greit å spare der man kan.

Gratulerer med byggeblogg!

Du har en stor jobb foran deg, og den blir garantert både morsom og slitsom.
Ser mange likhetstrekk til vår egen byggeprosess som er ferdig om et par måneder.

Jeg liker veldig mye med huset ditt, et rent og estetisk flott hus.
Selvom jeg er litt spent på innredningen i det store allrommet.
Regner med du har gått mange runder på dette og har funnet den beste løsningen for dere.

Lykke til, blir gøy å følge dere i byggetiden.

Ps. Vi er veldig fornøyd med vår entreprenør, så send meg en PM om du vil ha mer informasjon.

Spennende prosjekt, lykke til!

Hvilke materialer ser du for deg å benytte på utvendig fasade?

Boligplanlegging:
Ja, har fulgt med på deres prosjekt. Veldig bra!
Men trodde ikke dere bygger på vestlandet/Haugesund?

OnlyOne:
I fremsiden blir det nok mørk liggende kledning. Lurer på å bruke accoya tre.
Dette beveger seg nesten ikke, kan stå ubehandlet i 40år. Også nedsenket i vann uten problem. Når man behandler det vil det jo holde enda lenger.
Tror man får terrassebord i opptil 300mm bredde her uten at det kurver.
Alle vinduer og dører skal også være i accoya, så slipper man at det utvider seg og trekker seg sammen sommer/vinter.

Resten av kledningen, altså "Skallet" som omslutter dette mørke vil jeg ha hvitt.
Enten stående åpen kledning, kalles vel også låvekledning med forskjellig brede bord. Slik som Villa Glittenberg har. Digger det huset. Se vedlagt bilde..
Det ser nesten muraktig ut når man utfører det på den måten med gjæring overalt.

Men heller mest mot betongplater som lektes ut og fiberpusses + silikatmaling, slik at man får utseende og vedlikeholdet til murhus. Ikke helt bestemt meg enda.

Det hender jeg blir litt ivrig, og da hender det også at det blir feil.. Jeg skulle skrevet kommentaren med entreprenør i en annen tråd  ::)

Ellers er det hyggelig at du følger med i bloggen vår!

Ser for meg at huset får en deilig finish om du kombinerer tre og fiberpuss.
Liker veldig godt mix av materialer, det gir det lille ekstra - og dette huset fortjener definitivt litt svong

Da har det skjedd litt på tomten siste 2 ukene.
Fikk først rensket hele tomten for mold, røtter og løsmasse, slik at det er bart fjell på hele tomten.
Alt dette er kjørt bort og de har begynt å sprenge. Jeg opparbeider hele tomten når jeg først er i gang, støper murer og lager klart slik det skal bli.
De fikk sprengt 2-3 dager, men skal på en annen jobb 7 dager, så nå skjer det lite en uke.
Gleder meg til de kommer tilbake og tomten blir flat etterhvert.
Det første jeg skal gjøre selv er å bygge bassenget som må være klart før jeg fyller inntill og setter opp ringmuren. Men vil ikke støpe noe som helst før de er ferdige med å sprenge.
Har bestilt inn det jeg trenger av deler, satser på å begynne med dette om 2 uker.
Materialer til huset har jeg også bestilt, dette blir levert uke 47, så skal prøve å få ringmur og plate klar til ca denne datoen.  Kom forresten på at jeg også må bestille vinduer og dører i løpet av kort tid nå.

Litt bilder:

Jobber hele tiden med tegningene og får mer og mer på plass.
Siste 3D tegning:

Spennende prosjekt :)

Ser du har tegnet inn kun vanlige dører. Hva med skyvedører? Jeg ville brukt de i 3 plasser: mot teknisk rom, garderobe, samt mot kott. Men det er opp til deg selvsagt, det jo ditt hus

Snøhvitt:
Takker for tilbakemeldinger. Jeg tenkte kun skyvedører i starten faktisk, men så kommer det liksom ting i veien som gjør at man ikke kan ha det likevel på den ene døren etter den andre.

Støy er noe som plager meg slik jeg bor nå. Vil altså unngå dette i det nye huset.
Teknisk rom blir skilt av som egen sone, også i plata. Slik at ikke vibrasjoner og støy forplanter seg i huset. Kommer til å være en del utstyr som støyer konstant der.
Vil ha huset så støyfritt som mulig, skal ha lydglass i en del vinduer og kjører et hakk tykkere innervegger enn anbefalt for å få stivere vegger/bedre støyisolering.
Ventilasjonsanlegget overdimensjoneres også for å få mindre støy.
Det kommer ikke frem i tegningen, men dette rommet får nok dobbeltvegger.
Det er jo ikke slik at en går inn og ut der hele dagen, så gjør ingenting med vanlig dør der.

"Kott" kommer i førsteomgang til å bli brukt til en automatisk spraytan/lakkboks.
Så her må det iallefall være helt tett slik at jeg ikke får overspray rundt i huset.

Garderoben er jeg enig i at burde være skyvedør, da denne sikkert vil stå mye åpen.
Skal se om jeg ikke får plass i veggen til dette. (Takk for påminnelsen) :)

Spenstig prosjekt, og veldig stilig :)
Bassenget må du lyssette ja. Absolutt.

En ting jeg la merke til; garasjen på 36m2 med bod på 4m2.
Den mener jeg kommer til å bli veldig trang, og lite hensiktsmessig for to biler.
Jeg ville fjernet boden som et minimum.

Egentlig ville jeg både fjernet boden og økt m2 noe på garasjedelen hvis det lar seg gjøre.

Lykke til.
Gleder meg til å følge med

Takk takk.
Skulle gjerne hatt større garasje, helt enig. Utgangspunktet var en på 100m2 bygget i kjeller under huset. Men ønsker helst alt på et plan og slippe å bruke m2 på trapp/heis i to etasjer.
For ikke å snakke om to etasjeskiller, bærevegger, ekstra sprenging osv.
Også ligger jeg helt oppunder grensen på BYA.  Så var det jo grensen på 50m2 som utløser en del ekstra arbeid. Så krympet den enda litt til. Man må vel inngå kompromisser hele tiden når man bygger hus. Den boden hører til salongen, og blir nok vaskerom/bod hvis denne leies ut som liten hybel. Må nok ha den også. Så nå begynner garasjen å bli liten til å fungere som dobbel garasje. Enig.

Løsningen blir nok å bare ha en bil i garasjen, da skal det være grei plass tror jeg.
Da er det også litt plass til verktøy + et og annet prosjekt.
Så lenge bilen som står utendørs har diesel-varmer skal det gå fint

Mmmmnjoooo da, jeg forstår argumentene dine :)

Men jeg er like vel redd for at løsningen på garasjen din vil i løpet av kort tid bli et irritasjonsmoment og en frustrasjon.

En dobbelgarasje for EN bil er både klønete og dyrt.

Jeg slenger ut en liten militær sak kalt The 7 P's
Propper Planning and Preparation Prevents Piss Poor Performance

Just my 2 cents :)

Men jeg ønsker deg like vel lykke til. Og syns huset er fantastisk flott!
Du er tøff som velger de linjene. Et sprekt formspråk i arkitekturen.

Synest det er litt rart at det bare er en dusj i hele huset, og at alle de som bor på sov2 til 5 må gå gjennom sov 1 for å dusje.

sjaoainfogl Tuesday, December 30, 2014

Synest det er litt rart at det bare er en dusj i hele huset, og at alle de som bor på sov2 til 5 må gå gjennom sov 1 for å dusje.

Min første reaksjon også, i utgangspunktet har du 5/6 sov, og så har du eitt bad på deling? er det mulig å få skvisa inn ein dusj i eit av wc'ene? Og kvar er vaskerom?

Ellers...nydelig arkitektur, og lurt å tenke framover og ha alt på eit plan!

Er ikke tegnet inn, men planen er dusj for barna i rommet som er merket garderobe.
Dette er egentlig kombinert vaskerom/gardrobe.
Tror det er ganske praktisk på vaskerommet, dette da skittentøy går direkte i kurv når man skal dusje, når man er ferdig å dusje så er man i garderoben der det finnes rene håndklær og undertøy.

Rommet som heter "Kott" er et våtrom med sluk, kan enkelt bli et eget dusjrom eller vaskerom. Dette da Kontor senere skal kunne fungere som en "leilighet" for et av barna.

Det er også kommet inn en dør direkte fra stue til vaskerom/garderobe.
Dette for å gjøre vaskerom til et hyggelig sted å være, med enkel adkomst.
Med kombinert vaskerom/garderobe går klær direkte fra tørkestativ/tørketrommel til skap/garderobe i samme rom.
Erfaring med tidligere boliger sier meg at jeg ønsker minst mulig flytting av klær frem og tilbake i huset

Har skjedd en del siden siste oppdatering.. legger inn litt bilder

Fått koblet meg til offentlig vann/avløp med drenskum osv.


Har bestemt meg for å bruke ReCon støttemur, startet på denne:


Nederste ring begynner å ta form:


Solid mur dette, de største blokkene er 1,5m dype og veier 1,5tonn pr stk


Samtidig har jeg fått støpt platen til bassenget:

Det blir utrolig fort mørkt om dagene, men har fått begynt på bassengveggene:


Nederste ring på støttemuren er klar. Var mye arbeid med å hogge disse solide klossene til å passe mot fjellet...


Samtidig som jeg holder på med støttemur og basseng litt om hverandre har jeg også fått besøk av brønnborere. De borret 2x200m energibrønner ca 28meter fra hverandre.


Basseng klar for støping:




Ferdig støpt basseng:


Fjernet forskaling og isolert mot kuldebro inn i platen:


Neste blir å fullføre støttemur, lage et midlertidig tak til bassenget, planere ferdig, rør til basseng + energibrønner og etterhvert få begynt på ringmuren.
Alt tar selvfølgelig lenger tid og koster mer enn planlagt

Ny Oppdatering:

Grøft til en av energibrønnene:


Fylling av masse bak støttemur, ring nr 2:


Støttemuren begynner å ta form:


Avslutning av mur mot fjell:

Isolering av skimmerne på basseng. Byggskum er gøy


Brukte armaflex for å isolere rørene på bassenget + litt isoporskåler og byggskum.


Ring nr 3 er klar på støttemuren:



Isoporen til gulvet er kommet:



Har også kommet 1-wire temperaturfølere jeg skal ha i gulvet: (19kr stk)

Måtte lære meg elektrosvising også. For å få energibrønn koblet inn mot teknisk rom:


Tredde over rester av en plastkumme for å kunne komme til energibrønnene senere:


Graveren har begynt å lage klart for oppsetting av ringmuren:


Oppsetting av ringmur. La ut 2x4 plank på utsiden av der muren skulle, målte hvor lange veggene skulle være og satt en strek i begge ender. la så merkene fra to og to vegger sammen i hjørnene og slo igjennom en spiker. Fikk da ganske enkelt justert inn hjørnene ved å måle diagonaler, selv om nesten ingen er 90 grader.




Ringmur fylt med betong. Satte forskaling på innsiden av garasjen, slik at en har noe betong på innsiden å lage fall mot:

Graveren har begynt å fylle opp til riktig høyde innenfor og utenfor ringmuren:


Han måtte lage seg en bro over ringmuren for å komme inn i huset med maskinen:


Vi har lagt oppstikk:


Har lenge gruet meg til å få orden på kabelsalaten i teknisk rom:


Kom seg med litt kapping av rør, tape og låsing med grus:


Krav om tilførsel/tilknytningsskap med måler på utsiden av huset etter 01.01.2015, gjort klar for dette:


Det blir noen oppstikk:

Ferdig oppfylt innenfor ringmur:


Tilfredstillende å kontrollmåle oppstikk når resultatet blir slik:


Fått på kjøresikkert kumlokk over den ene energibrønnen


Begynt med 1. laget isopor: Kjekt med snø...


Der hvor bæreveggene kommer la jeg trykkfast XPS:


Å legge isopor var mye mer arbeid enn jeg hadde forestilt meg. Det ble mye skråskjæring mot yttervegger og innvendige bærevegger + oppstikk over alt:


Ferdig med første lag isopor:

Så var det radonsperre. Her måtte jeg bruke føner og smelte bort snø/is og blåse bort vannrester for å få skikkelig god heft på skjøtetapen. Dette tar tid. VIlle nok gått mange ganger kjappere sommerstid.




Lager til drensrenne ved garasjeport. Satte den på isoporklosser og limte den med byggskum til veggen.


Teknisk rom har jeg senket ned i bakken, slik at vannbåren varme rørene kommer inn over gulvet. Her er det så mye som stikker opp, så planen er å lage systemgulv/datagulv. Denne rammen vil også skille betongplaten til teknisk rom slik at ikke vibrasjoner og støy kommer inn i huset:


2. laget med isolasjon er lagt, begynt på gulvvarme:


Dette arbeidet var lettere enn jeg hadde forestilt meg, faktisk litt gøy


1450m gulvvarmerør på plass:

Tid for støping av gulvet. Leide inn profesjonelle til dette:






Nå kan jeg puste lettet ut angående frost og tele i grunnen. Platen er ferdig støpt og de melder perfekt vær fremover. ca 4-5 grader og litt duskregn i nesten en uke.
Da bør platen herde sakte men sikkert uten hjelp.


Byggesettet til huset kommer i morgen, må gi platen et par dager å herde på før vi begynner med det. Men skal bli gøy å begynne med treverket. Da skjer det mye synlig på kort tid en periode

Jeg fikk forresten ikke tid til å legge trekkerør for temperaturfølere i gulv. Så lurte på å leie meg en slissemaskin og frese spor til dette i platen nå mens platen ikke tåler så mye.

Helt rått prosjekt! Takk for bilder..

Synes alltid det har vert så greit med byggetråder her inne som viser hvordan byggeprosessen fåregår. Jeg har lært mye og plukker opp tips av å se andre sine bilder. Så tenkte å gjøre det samme selv, rekner med det er andre her inne som skal bygge/gjøre ting selv som finner det interessant

Ser ut til å bli ett veldig fint hus! Liker veldig godt fasaden Er en lang prosessen fremfor deg, men når du blir ferdig eller begynner å se enden angrer du nok ikke på at du gjorde så mye selv, iallefall ikke når man vet selv hvor mye man sparer på det :p Veldig kjekt med bilder

Bra tråd og bra utførelse på det som er lagt ut her. Stilig hus også.

Har fundert litt på hvordan jeg skal støpe teknisk rom for å hindre flanketransmisjon. Den rammen du har bygget, hva er den laget av? Regner med du støper den ned og fuger kanten i toppen.

Kan jeg spørre hva du måtte betale for støpearbeidet? Vi kommer også til å sette bort dette.

Takk takk. Jeg har også tenkt litt før jeg kom på den rammen.
Kappet en 15mm plate som var 120 bred i 4stk 30cm biter.
(embalasjeplate for å beskytte en palle med plater)
Men kan jo bruke det meste sikkert, så også litt på 30cm hobbyplate hos Byggmax. Disse er 18mm og sikkert litt mer solide.. Men hadde nå denne embalasjeplaten liggende.
Jeg laget den altså noe høyere enn ringmuren, så den stikker opp over ferdig gulv for å kunne fjerne den + forsterke i toppen med 2x4.
De som støper bruker laser uansett, så er ikke spesielt viktig at rammen flykter akkurat med topp av gulv.
Satte bare noen stifter i hjørnene, stivet av med 2x4 i toppen før støping.
De hullene du ser er for å få inn gulvvarmerør i teknisk rom, jeg vil fjerne rammen etter støping så det kan ikke være treverk under rørene. Løste dette med å sette inn 5cm isopor på høykant i disse hullene og skumme rundt.
Isoporen forblir nedstøpt.
De fylte betong på begge sider av rammen samtidig, slik at den ikke skulle kollapse.

Hos meg har jeg også senket gulvet i teknisk rom 15cm (droppet øverste isolasjonslaget)
Det betyr at det er ganske enkelt å få dratt opp denne rammen etter støping.
Men kan skru inn en bit med 2x4 fra innsiden og bruker spett/kubein til å presse opp rammen.
Har fjernet denne nå, gikk ganske greit å få opp en og en side, siden de kun var stiftet sammen i hjørnene med 2 stifter.
Så nå er det helt hult 15mm mellomrom, skal ha dyttestrimmel eller byggskum ned i hulrommet.
Siden jeg flyttet platen i teknisk rom ned 15cm og platene er 9cm tykke så vil de ikke ha kontakt med hverandre uansett.

Det er bare noen dager siden støping så har ikke fått regning enda. Jeg hadde betongfolkene på timen, 550+mva/time. De var 3 stk og var der ca 6 timer. Bør altså bli rundt 9900+mva for selve støpearbeidet.
Hos meg gikk det en del tid bort i å vente på betongbiler, siden det var vanskelig å beregne hvor mye som gikk med. Ble til slutt 28m3 betong. Siste bilen hadde bare med seg 1m3
I tillegg kommer jo betongprisen, de som støper har litt påslag på betongen, men ikke så mye.. Men husk at betongprisen blir mer enn oppgitt m3 pris. Dette da det finnes mange tillegg.. Pumpebil, venting pumpebil, vintertillegg++

Jeg har regningen fra betong i bassengveggene. (Kvalitet: B30, Mengde: 12m3)
Betong: 1170,-/m3
Transport betong: 180,-/m3
Vintertillegg: 35,-/m3
Betongpumping mengde: 34,-/m3
Betongpumping tid: 995/time (4timer)
Ekstra tømmetid: 190,- (1stk)

Forresten utrolig greit å tegne huset i 3D, det gjør det mye enklere for produsentene å tegne inn sine systemer. F.eks. gulvvarme og ventilasjon. De slipper å måle fra papirtegning og tegne det på nytt. Og så ser de enkelt hvor stendere kommer slik at de kan tegne etter det.

Fikk tegning på ventilasjonen i går.
Jeg gikk for til og fraluft i alle rom. Merkostnaden ble faktisk under 4000kr ink mva!
Da slipper jeg 12 åpninger under dører og kan bruke pakninger, bør gi bedre lyd og temperaturisolering mellom rommene.


På VBV har jeg også lagt egne kurser for så og si alle rom. Stue/kjøkken fikk hele 5 kurser. Tenker å styre alle individuelt. På snøsmelting kan en da velge å kun varme opp hjulspor eller hele veien. Og hvor langt i fra bygningen man vil smelte snø.
Det ble noen meter med rør da

Materialene har også kommet, flatpakket og med god monteringsveiledning.
Ganske genialt system med pre-cut ser det ut som. Gode erfaringer med konstruktør og pakke fra Optimera så langt iallefall

Gratulerer med heftig prosjekt!

Kjapt spørsmål:
Jeg gikk for til og fraluft i alle rom. Merkostnaden ble faktisk under 4000kr ink mva!
Da slipper jeg 12 åpninger under dører og kan bruke pakninger, bør gi bedre lyd og temperaturisolering mellom rommene.

Jeg foreslo en lignende løsning for vår utbygger (kun soverom) og han mente at vi da måtte oppgradere selve ventilasjonsanlegget til et kraftigere, med en høy merkostanad. Kunne du ha til- og fraluft i alle rom uten å gå opp på ventilasjonsanlegget? I så fall må jeg ta en ny runde med ham på dette.

Jeg har i utgangspunktet valgt det største aggregatet, har litt å gå på.
Selger jeg snakket med først mente også at en da mulig måtte ha flere aggregater. Men teknisk person som beregner og tegner hos systemair gidde ikke beskjed om noen problemer med dette.

Her er innreguleringstabellen jeg har fått. Ser ut til at aggregatet skal klare å levere det som er beregnet i hvert rom.


Jeg lurer uansett på å montere elektrisk justerbare spjeld på til og fraluft i alle rom, slik at jeg kan kjøre behovstyrt regulering.. Altså få god ventilasjon der det trengs og når det trengs. Dette kan fort bli utrolig dyrt siden slike spjeld koster flere tusen kr. Men har funnet noen rimelige fra Kina som jeg funderer litt på om jeg skal teste med.

Knett Thursday, February 12, 2015

Kan jeg spørre hva du måtte betale for støpearbeidet? Vi kommer også til å sette bort dette.

Da har jeg fått siste regning på plate/ringmur. Positiv overaskelse i budsjettet for en gang skyld. Dette da jeg egentlig ikke hadde planer om å gjøre alt arbeidet selv.
Hadde opprinnelig satt av 313.000 totalt.
Totalsum for ringmur og plate kom på 203.000 ink. mva noe som må sies å være veldig bra med tanke på nesten 100 løpemeter ringmur og 270m2 stor betongplate. (9cm tykk)

Materiell ringmur (elementer + armering): 36.000,-
Materiell plate (isopor+armering): 52.000,-
Radon materiell: 16.000,-
Betong: 81.000,-
Innleid støpearbeid: 18.000,-

Ikke værst. Vi har budsjett på 100'000,- på 102kvm. Håper vi får samme overraskelse som du.

Wow! Så spennende prosjekt Vi bygget også huset selv, da med Nordbohus som satte opp råbygget og vi tok over. Heftig prosjekt, vi ser enden på nå! Gleder meg til å følge med videre. Lykke til!

Forresten veldig bra system med precut. Veggene kan nesten hvem som helst slå sammen. Hver eneste stender og svill er merket med et nummer. Det er også merket på svillene hvor stenderne skal stå og hvilken stender som skal hvor.
Og det er ikke brukt sag et eneste sted til nå


Jeg har fått hjelp av profesjonelle snekkere i to dager. Da er så og si alle veggene satt sammen og noen er reist.


270 takhøyde føles ekstremt mye høyere ut enn 240. Bjelkelaget skal over veggen der igjen.


Og vinduene jeg har tegnet ble utrolig mye større i virkeligheten enn på tegning.
Ser ut som vi faktisk får litt utsikt fra badet til høyre her, uten innsyn

fint bygg med mange bra lösninger bygger ni milövennli för att leva resten av liver i

Spennende prosjekt som jeg definitivt skal følge med på..

ang plata i teknisk rom: hvorfor ha den lavere enn resten? Og har du gjort noe research rundt hvor nødvnedig det egentlig er å splitte plata i en "teknisk" sone?

Hvordan vil du varme opp innkjørselen og hvordan tenker du å legge rørene?

axeln Saturday, February 21, 2015

Spennende prosjekt som jeg definitivt skal følge med på..

ang plata i teknisk rom: hvorfor ha den lavere enn resten? Og har du gjort noe research rundt hvor nødvnedig det egentlig er å splitte plata i en "teknisk" sone?

Angående lavere høyde:
Det ble så utrolig mange rør og kabler som kommer opp i teknisk rom.
Slet med å få plassert alt dette på riktig plass i rommet når en ikke helt har bestemt seg for innredningen enda.
Ved å senke gulvet her kan jeg sette inn "datagulv"/systemgulv:


Det gjør det enklere å bygge/planlegge.
Da spiller det egentlig ingen rolle hvor kablene kommer opp, jeg kan koble under gulvet og få rørene opp akkurat der jeg vil i etterkant.
Og så kommer jeg enkelt til koblingene senere, hvis en vil endre noe.
Vannbåren varme rørene slipper jeg også å brekke opp 90 grader.
Kan egentlig montere fordelerstokkene liggende under gulvet, slippe å kjøpe veggkasser til disse.

Har ikke sjekket hvor nødvendig det er å dele opp platen, men vet det alltid gjøres i offentlige bygg, barnehager osv for teknisk rom.
Hvis du tramper på en betongplate merker du ganske fort at lyden forplanter seg godt bortover i platen. Å dele av er jo ikke all verdens ekstraarbeid hvis du skal ha samme nivå.
Jeg får teknisk rom nesten midt i huset, og rett ved soverom, skal også bruke en stor varmepumpe (22kw) så kompressoren her lager en del lavfrekvent lyd/vibrasjoner.
Ønsker derfor å skjerme mest mulig.

KE Saturday, February 21, 2015

Hvordan vil du varme opp innkjørselen og hvordan tenker du å legge rørene?

Det er Roth som har tegnet dette for meg, vet de har egne systemer for snøsmelting, men hos meg har de tegnet helt vanlige 20mm vannbåren varmerør og standard fordelinger. Alt legges cc200 og kjøres på sprit/glykol.

Tenkte å legge rørene i avrettingslaget direkte under asfalten, ingen markisolasjon.
Som dette:


Har lagt ved leggetegningen (pdf), det er delt opp slik at jeg faktisk har mulighet til å velge oppvarming av bare kjørespor eller hele veibanen, kan også velge hvor langt ut fra huset en ønsker å varme opp
Ikke sikkert jeg legger det 100% etter tegningen, men det er iallefall noe å gå ut fra.

Oppvarming skjer ved å bruke vann fra energibørnn som ligger på samme glykolsløyfe. Planen er å teste om disse 5-6 gradene en får fra brønnen er nok til å holde asfalten frostfri. Så legger jeg i tillegg inn en varmeveklser på akkumulatortanken/gulvvarmen slik at jeg har mulighet for å kjøre opptil 45 grader hvis det blir behov for det.

Snøsmeltersløfene skal også brukes som kollektor om sommeren. At en kjører vann fra brønn gjennom asfalten for å ettervarme dette, da bør jo varmepumpen få nesten dobbel brønntemperatur å arbeide med, noe som bør øke COP betraktelig.
Reguleringen her er trinnløs (3veisventil) slik at en kun kjører glykolen gjennom asfalten når denne er varmere enn brønnvannet.

Spennede det du holder på med, særlig de utvendige varmesløyfene fanger min interresse. Det er nå kommet bergvarmepumper som er inverterstyrte, vet ikke om du har bestemt deg for type. Liker ideen med å la glykolen sirkulere i veibanen, iallefall når du i tillegg kan øke temperaturen med varmeveksler. Jeg regner med du vil måle teperaturen på disse sløyfene, tenker du da å måle returtemperaturen på de eller ha sensor ute på sløyfen? Hva slags utstyr bruker du for å lese av sensorene?

Jeg har en 22kw vann/vann varmepumpe av typen industri uten noen form for kontrollsystem. (Thermia Robust 22)
Det er jo mye mer enn jeg trenger, så jeg har allerede kjøpt meg en passende ABB frekvensomformer jeg skal sette på kompressoren slik at den blir inverterstyrt.
Det er en Danfoss Scroll kompressor i den, har lest den skal klare å gå ned til iallefall 30hz uten problem. (Problemet med å gå med alt for lavt turtall er at kompressoren ikke får nok olje/smøring)
Frekvensomformeren kjøpte jeg brukt på eBay for et par 1000 lapper. Ser ubrukt ut, har nok stått i et fint datarom i en eller annen fabrikk. Det er billig for skikkelig ABB kvalitet

Temperatursensorer koster ingenting. Innvendig skal jeg ha på hver eneste sløyfe, stue/kjøkken blir f.eks. 5 forskjellige soner som reguleres individuelt.
Kjører også bare analoge ventiler på alle sløyfene istedenfor av/på regulering.
Tror jeg skal klare å få bedre respons ved at det er temperaturen i platen som reguleres ikke direkte mot inneluft. Så kjøres det en egen kaskaderegulering som forteller temperaturen som trengs i platen for å få riktig romtemp.

Tenker også å sette temperatursensor på alle returene, bare for gøy.
Utendørs tenkte jeg sensor på retur + legge noen sensorer i bakken i tillegg.

Kjøpte 40slike til å begynne med. 1-wire temperatursensor.
Kostet ca 19kr stk fra Aliexpress.


Kobler dem med cat6 kabel og klemmer på rj11 kontakter.
Jeg glemte å legge trekkerør i betongplaten, men kommer til å frese 6mm spor og trykke nedi kabelen rett i betongplaten.
Måling på retursløyfene stripses/tapes bare på rørene ved samlestokken, legge litt isolasjon rundt rørene så blir det bra det.
Så kobles de sammen med noen slike ved samlestokkene:

Helt standard gammeldags telefon-hub Kostet også bare noen kr pr stk

Alle disse 1-wire sensorne har egne unike fysiske adresser.
Temperatur fra slike oppdateres 1gang pr minutt. Med det er ofte nok når det gjelder temperatur. En kan også sette opp at hvis temp øker f.eks. 1C i løpet av så så mange sekund oppdaterer den seg utenom fast intervall..
1-wire er genialt billig når en skal ha mange sensorer på et sted.

Oppdatering, mer bindingsverk..

Det blir et heftig vindu over kjøkkenbenken ser jeg:
(Stolpen i midten er kun mindlertidig)


Satt opp alle ytterveggene, innvendige bærevegger montert på bakken:


Det blir en laang glassvegg dette:
Alt blir så mye større i virkeligheten enn på tegning/plate


Vindforankring må til, jeg har satt på nesten hver eneste stender
Greit å være på den sikre siden...


Innvendige bærevegger på plass:


Bygget begynner å ta form:


I dag hadde jeg kranbil som leverte plater, fikk den til å løfte på plass alle dragere..
Over garasjen:


Over vindu/skyvedør til terrasse:
Denne ble stor...


Og litt stål mellom stue/kjøkken:


Neste uke blir det å løfte på plass alle I-bjelkene som skal ligge på disse dragerne og få lagt osb plater på taket.
Og ikke minst asfaltplater på veggene, det skal bli fint å bli litt skjermet fra vær og vind

Flott prosjekt!

Kjempespennede bolig. Gratulerer! Gøy å se så mye fremdrift på kort tid. Huset tar form. Som elektriker vil jeg anbefale deg å frese stort nok spor i betongen til å legge ned rør til tempfølere med mulighet for å bytte dem. Ikke gøy om disse duppedittene til prisen av en coca-cola begynner å ta kvelden og du må opp med hele gulvet/parketten...
har du funnet mye 1-wire utstyr på nett? Vurderte 2 stk vav spjeld for regulering soverom/oppholdsrom men bl.a systemair mente på det ikke var økonomisk forsvarlig på enebolig... hvor fant du kina spjeld?

Takk takk.
Kan hende jeg freser ned trekkerør likevel. er greit som du sier å kunne dra ut og stappe inn en ny senere.

Når det gjelder HVAC Damper kom jeg først over denne:
http://www.aliexpress.com/item/160mm-motorised-air-damper-with-actuator/32230466403.html

Det blir fort mer økonomisk når spjeldene koster et par 100 lapper, istedenfor 3000-4000 kr stk. Men kvaliteten og spec er jo selvfølgelig ikke det samme.

Har også spørt flere produsenter direkte og da med sjøfrakt.
Beste tilbudet til nå er 28stk for ca 3000kr inkludert sjøfrakt.
Da får jeg 125mm og 160mm, 24VDC og med metalllager, ikke plast.
Da er det snakk om 107kr stk + mva. Men har erfaring med at gratis sjøfrakt koster ekstremt mye å få ut av kontainer på terminal og mva behandlet i Norge.
Typisk like mye som selve varen inkludert frakt.
I verste fall snakker vi om 200kr pr spjeld.

Lurer på å kjøpe et par og sette de til å åpne og lukke kontinuerlig et par uker.
Se om de holder ut

Men disse er ikke VAV spjeld, de er mye dyrere. VAV spjeld har egen flow regulering. Du forteller altså spjeldet luftmengden du ønsker via f.eks. 0-10V, og får dette.
Disse jeg snakker om her er helt dumme. 3 ledere Common, Open, Close. og bruker ca 10sekunder på full åpning eller stenging.
For å vite posisjonen må man altså ta tiden på bevegelsene eller sette på et potmeter på en eller annen måte.
Men har sett på termisk anemometer, altså samme prinsipp som brukes i luftmengdemålere i bilmotorer (MAF)
Får noen rimelige typer av disse som kanskje kan settes inn, at man kan måle luftmengde og da regulere inn ønsket flow.

Ellers kan en løse det enkelt med av/på regulering.

Angående 1-wire sensor ser det ut som det hovedsaklig er temperatur og fuktighet.
Ikke funnet så mye annet interessant der enda.

Oppdatering..
Snekkerne forsvinner en uke igjen. Men jeg har bestilt taktekker på onsdag. Så må derfor fullføre reisverket selv. Har jobbet kontinuerlig gjennom hele helgen fra morgen til kveld og fått god hjelp fra min far + kanonfint vær.
Tror det skal gå greit likevel.

Mye ekstra arbeid/design for å få dampsperren gjennom taksperrene:


Gøy å se at sperrene treffer stenderne bånde i ytterveggene og innerveggene pr 60cm:


Begynner å ta litt form:


Justert inn sperrene:


Laange I-bjelker:


Plating av tak med 18mm OSB:


Ting blir så mye større i virkeligheten i forhold til tegning. Laangt vindu/glass:


Begynt på gesims/parapet:

Ble god lengde på den veggen der:


Dampsperre:




Har tapet alle skjøter i dampsperren. Her vises taket over innskutt inngangsparti. Måtte isolere og sette på asfaltplater inni her nå siden jeg ikke kommer til fra innsiden pga dampsperren.


Neste blir å bygge resten av gesims og kle denne innvendig med OSB.
Og så må jeg bygge alt takutstikk. Blir to hektiske kvelder nå, men satser på jeg klarer å bli ferdig til Onsdag/taktekking.

Liker dette prosjektet!

For et RÅTT prosjekt! Har du noen tidligere erfaringer med bygging/planlegging av hus/relevant jobbtittel? Meget imponerende! Gleder meg til å se fortsettelsen!

Hva slags takkonstruksjon legger du opp til ?
Kompakt, varmt tak?
Luftet? hvordan får du i så fall tilstrekklig lufting?
Innvendig/utvendig nedløp?

Anonym Monday, March 16, 2015

For et RÅTT prosjekt! Har du noen tidligere erfaringer med bygging/planlegging av hus/relevant jobbtittel? Meget imponerende! Gleder meg til å se fortsettelsen!

Takk takk. Jeg er Automatiker så egentlig ikke. Men er praktisk anlagt og lærer ganske fort.
Lest mye TEK10 og Sintef byggeblader det siste året.
Man lærer utrolig mye av disse byggebladene, så og si alt er jo beskrevet i detalj om planlegging og utførelse av alle fag. Men det er mye våkne netter og konstant problemløsing og tanker i hodet hele dagene. Hele tiden noe nytt en må finne ut av for å komme videre. Men det er jo gøy når en finner ut av det

axeln Monday, March 16, 2015

Hva slags takkonstruksjon legger du opp til ?
Kompakt, varmt tak?
Luftet? hvordan får du i så fall tilstrekklig lufting?
Innvendig/utvendig nedløp?

Bygger det som anbefalt flatt tak av Sintef.
Kompakt, varmt tak. Ikke luftet.
Fall 1:40 bygges med fallisolasjon over fuktsperren som ligger på OSB platene.
Det gjør konstruksjonen utrolig enkel siden sperrene ligger flatt, ingen plater som trenger å skråkappes verken innvendig eller utvendig.
Kjører innvendig avløp som også anbefales av Sintef med denne type tak.
Det blir 4 stk sluker som plasseres mellom bærende konstruksjoner (lavpunkt)

Imponerende prosjekt i seg selv, og så selvbygger i tillegg! Gøy å følge med her!

Bilde som viser damsperre gjennom sperrene:


Bygging av takutstikk:
Dette tok mye lenger tid enn planlagt. Mye oppmåling og vanskelig å henge ting opp i løse luften alene. Men rart hva en får til om man må.
Og 150vinkler/beslag med ca10 skruer i hver..
For å være snill med damsperren la jeg klebrig butyl klebebånd under vinklene. Det tyter butyl opp gjennom hullene der det ikke er skruer, så ser ut til å tette veldig bra rundt skruene. Sikkert overkill, men hadde det nå liggende.







Taktekker hadde vist ikke fått inn materiell til prosjektet mitt (fallisolasjon) så nå får jeg en ekstra dag på meg til å fullføre takutstikk. Passer bra, for den tiden trenger jeg

Oi, oi, oi...så store .. veldig stilie..

Veldig spennende og mye lærdom i forhold til mitt eget prosjekt som starter opp i løpet av året (håper jeg). Et par spørsmål

• Hvordan klarte du å få ansvarsrett til alle fag. Kravet er vel at man må sannsynliggjøre at man har kunnskapen, men hvordan klarte du dette? hadde du mye formelle kurs/erfaringer å vise til?

• Har du vurdert kuldebroen som takutstikket vil utgjøre? Det blir vel strengt tatt kontinuerlig treverk fra friluft ute og helt inn via OSB platene .  Legger du inn noen kuldebrobryter på noe vis? isolerer 5 cm på undersiden av OSB platene?

• I hvor stor grad har snekkerne du bruker vært med på planleggingen av detaljene? Eller er det du + Optimera som har konstruert alt du har satt opp til nå?

• Hvorfor valgte du Thermia Robust? blir det billigere enn de komplette pakkene når du legger inn frekvensomformer, ventiler og alle timene du må bruke på styringssystemet? Får du programmert et eget, bedre styresystem eller er det mest for egeninteressens skyld?

• Og et generelt spørsmål. Hva gjør man om det regner/snør når man legger takisolasjon/grunnisolasjon. Det er jo lite ønskelig å låse vann inne mellom dampsperre / takmembran?


Ansvarsrett:
Ingen formelle kurs. Jeg sannsynliggjorde kunnskapen ved å beskrive hvordan bygget skulle settes opp og kontrolleres. fra skyting/opparbeiding helt til listing innvendig steg for steg.

Kuldebro i takutstikk:
Ovenfra og ned i bjelkene som ligger ut? Det isoleres mellom disse, blir altså identisk som en vegg av bindingsverk. jeg ser ingen stor kuldebro.

Detaljer:
Det er konstruktør hos Optimera som har laget alle detaljene. Jeg tegnet f.eks. kontinuerlige I-bjelker rett ut i takutstikk. Han har endret dette til utstikk over taket for å få dampsperren gjennom bjelkelaget.

Varmepumpe:
Det er en brukt pumpe jeg har fått billig fra nedlagt fabrikk. Det blir rimeligere selv om jeg bygger den om enn en ny pumpe. Og så får jeg i tillegg et 100% integrert styringssystem med huset. Og full kontroll på alle deler av pumpen.

Regn/snø ved taktekking:
Tenkt mye på det samme selv, taktekker har ikke begynt enda.
Har fått alt heist på plass på taket nå, men taktekker begynner ikke før i morgen akkurat pga regn. Noe regn mente han gikk greit. Da arbeidet de i mellom bygene og dekket til når det regnet. Hadde også en del utstyr for å suge opp vann etterhvert.
Men selvfølgelig optimalt med null nedbør 2-3 dager.

Fått bygget resten av takutstikket ferdig:








Platet over det som stikker ut for å få skrufeste til tekking:

Dobble sperrer og cc30 cm på det største utstikket. Føles solid:



Jeg var også en tur innom vindufabrikken og så på vinduene mine.
Selve vinduene er nå malt (sorte):


Glassene er også kommet, fin farge. (ønsker blått kontra grønt skjær i glasset)


God lengde på et par av glassene


Status:
Materiell til taktekking isolasjon/sarnafil ligger nå klar på taket.
Taktekker venter på bedre vær, kommer forhåpentligvis i morgen.
Snekkerne skal starte på asfaltplater/vindsperre i dag.

Siste redigering: Monday, March 23, 2015 10:38:58 AM av WF

Taktekking:

Isolasjon og sarnafil:


Oppbygging:


Snart over hele taket:


Forholdsvis flatt: (1:40)

Asfaltplater på takutstikk:


Startet på innvendige vegger:


Plater på teknisk rom:


Startet på tyvek duken:


Skal bruke STO Ventec luftet fasade, platene er ankommet:

Bassenget har blitt container:


Vinduene er ankommet byggeplass:


Startet på montering av vinduene:




Skyvedør: (Heldigvis uten glass pga vekt)


Vinduer fra avstand:

Begynt å sparkle teknisk rom:


Det er fint nå når bygget er tett, da kan jeg jobbe ute når det er fint vær og inne når det regner.

Fortsatt litt på tyvek og stål lekter til Ventec platene:




Hadde et uhell med et av de provosoriske taknedløpene mine, det er ikke rent lite vann som samles opp på takflaten. Jaja, når jeg gjør absolutt alt selv så får huset tid til å tørke skikkelig likevel før jeg isolerer



Første malingstrøk i teknisk rom:
Brukte malingsprøyte, det var genialt. Gikk skikkelig fort og slapp å ta fram pensel til hjørnene og trange steder. Finishen ble også mye bedre enn med rulle.


Startet på de 4 innvendige taknedløpene. Bruker MA-rør med armaflex isolasjon.






Gikk stort sett greit uten at jeg trenger å lage noen kasser, men et par steder må det nok en kasse akkurat ved taket.

Har fått delene til ventilasjonsanlegget:








Hengt opp aggregatet på veggen:
Finish på strøk 2 med sprøytemaling ble utrolig bra.
Teknisk rom var en test, men jeg går nok for malingsprøyte i hele huset etterhvert.


200mm gjennomføring for friskluft inntak:


Startet på ventilasjonskanalene:
Det er til og fraluft i alle rom, så da blir det en del rør.


Og maaange hull i taksperrene:

Kjempefint hus du får deg!

Wow - dette var imponerende! Spennende å følge med videre! Hva er tidsperspektivet for ferdigsstillelse...?

Kjempeflott ! Og takk for at du legger ut bilder

Helt rått prosjekt !! ;D fyr løs med bilder !

Miie Friday, June 19, 2015

Wow - dette var imponerende! Spennende å følge med videre! Hva er tidsperspektivet for ferdigsstillelse...?

Har hele tiden sagt Jul 2015 og trodd jeg har god tid. Men innser jo at alt tar lenger tid enn planlagt
Har egentlig ikke dårlig tid, utenom rentekostnader for to boliglån da.
Kan jo leie inn folk og få det gjort kjappere, men det er noe med å ha gjort det selv etterpå også. + kostnad for innleide løper så immari fort

Er ikke drittlei enda, så får fortsette en stund til alene tror jeg.

Dette ser kjempefint ut, og imponerende at du gjør så mye selv. Lykke til framover!

Jeg har bygget og montert garasjeporten med motor, slik at bygget nå er tett.
Bruker dette som hovedinngang i byggeperioden.


Har laget 3stk pyntevegger, bærer ikke noe, kun for illusjon.
Disse er like tykke som taket, slik at det ser ut som taket bretter seg nedover bygningen.
Mye putlearbeid her ved garasjen, siden det er skrått i flere retninger samtidig og skal treffe kledningen i toppen akkurat på riktig sted. Ser skjevt ut, men er faktisk 100%


En litt enklere ved kjøkkenet:


Og en veldig enkel. Kun skrå i en retning


Fra litt avstand. Effekten blir nok bedre når kledningen kommer på.


Startet å kle den vanskeligste veggen. Det er plater laget av resirkulert glass, men minner om gips. Mye tilpassing her også for å få helt fine hjørner i alle retninger.




I helgen blir det nok ikke gjort så mye, fest og baluba. + holder på å designe en egen løsning for omramming av vinduer slik at jeg slipper lister på vinduer og dører utendørs. Løsningen gjør også at jeg slipper arbeid med plating og pussing av smyg.
Tror i tillegg det vil se enda bedre ut enn vanlige smyg.
Holder på med en prototype. Spent på hvordan dette kommer til å se ut i virkeligheten

Det ER så sykt det prosjektet her, pøs på med bilder!!
Imponerende!

Takk takk, ikke så mange spennende bilder i det sisste, men kan legge ut de jeg har

Begynt å isolere yttervegger slik at jeg kan få på dampsperre og lekte ut til rør/elektro:


Holder også på med fullføring av ventilasjonsanlegget, her er en elektrisk damper til et rom der jeg ønsker å kunne stoppe ventilasjonen ved behov. ca 300kr pr stk fra Aliexpress.  Har til og fraluft i alle rom, så ble da 2 slike dampere i dette rommet.
Åpnet en for å se på byggekvaliteten, spesielt elektrisk. Så faktisk ganske bra ut. Den er også bra opplagret og går HELT lydløst. ca 5sek åpning/stenging og stopper ved motstand eller på endebryter i begge retninger. Det er en glipe rundt spjeldet på 1mm innvendig, så den er ikke 100% tett, det var litt skuff, men tror den skal fungere ok likevel. Kjøpte 160mm og satte på reduksjon til 125mm som jeg kjøpte hos Monter.



Holder også på med sentralstøvsuger, gikk for DocIt motorisert inn/utrulling av slange som ligger i veggen. Denne har også motorisert børste som koster gulvet mens man støvsuger. Skal komme denne uken. Spent på denne. Den har 17m rekkevidde, så jeg når hele huset med kun et punkt. Virker som den er enda enklere i bruk og bedre løsning enn HideAHose systemet siden en slipper å dra ut korrekt lengde før en begynner og låsing/opplåsing av slange. Her styres dette fra håndtaket på slangen.



Monterer også Vroom Spot på 4 steder i huset der en ofte ønsker kjapp støvsuging:
Det er en 5m uttrekkbar slange i veggen. Nesten som en mini HideAHose


Samtidig har jeg såvidt begynt på rørIrør installasjonen slik at jeg kan få et toalettrom opp å gå under byggeperioden:

Ser smart ut med Vroom Spot, bare mens jeg så videoen planla jeg hvor jeg skal plassere fire av dem i vårt nye hus. Hehe.

Den DocIT saken er jeg litt skeptisk til. Alt som går rundt går sund. :p

Har du noen linker til hvor du kjøper disse?

Fant spjeldet du har kjøpt. Google translate i beskrivende tekst og masse kinesisk skrift. :p

http://www.aliexpress.com/item/Stainless-steel-electric-central-air-conditioning-cold-vent-damper-air-volume-control-valve-electric-valve/32386937778.html

Du får melde hvordan alt fungerer når du har prøvd det. Artig med duppeditter.

Knett Tuesday, July 14, 2015

Ser smart ut med Vroom Spot, bare mens jeg så videoen planla jeg hvor jeg skal plassere fire av dem i vårt nye hus. Hehe.

Den DocIT saken er jeg litt skeptisk til. Alt som går rundt går sund. :p

Har du noen linker til hvor du kjøper disse?

Jeg kjøpte alt hos centralvacuumstore, virket som det var rimeligst når jeg søkte.
http://www.centralvacuumstores.com/central-vacuum/hose-systems/quick-pick-up-retractable-hoses/vacuflo-spot-assembly-almond-spot-a

Til Vroom spot monterer men først et "Rough-in kit" som man setter i veggen og limer til sentralstøvsugeren. Denne koster $34
Når veggen er platet og malt/tapetsert setter man inn selve "Spot assembly" $96
Det samme gjelder DocIt, først et kit for installasjon, så monteres motor/slange og dør etter at veggen er ferdig.

Frakt internt i USA var gratis.
Sendte det med Jetcarrier/sjøfrakt, tar noen uker men pris på sjøfrakt er sinnsykt mye billigere enn fly

Knett Tuesday, July 14, 2015

Fant spjeldet du har kjøpt. Google translate i beskrivende tekst og masse kinesisk skrift. :p

Her er linken til spjeldet:
http://www.aliexpress.com/item/160mm-electric-air-damper-230VAC/32317812771.html

Litt bedre beskrivelse uten alle kinategnene.
Og halv pris

Lagt avløp, kort rørføring med servant på begge sider av veggen




Underfordeling, praktisk med stengeventil på alle kursene:



Gjennomføring stender:


Fikk forresten støvsugerslangen i går, Canavec DocIt. Virket som solide saker:


Fulgte også med en smart sak jeg ikke har sett før, fleksibel tynn suger. Bør komme til de fleste steder den der


Motoren som skyver ut/trekker inn slangen. Veldig god byggekvalitet. Fant endelig ut hvor mye den trenger av effekt. 120V 4A. Syns de kunne opplyst om det på nettsidene.


Ledningene ut til munnstykket er kveilet sammen med slangeforsterkningen istedenfor å ligge i lengderetning, mulig det gjør at de holder lenger?


Håndtak. Det er en svivel fra slange til musstykke slik at en kan rotere 360grader, selv med elektriske ledere inni. Slipper krøll på slangen.

Vroom Spot monteringsramme. Dette ER faktisk hideAhose:




Selve uttaket:






Og i uttrukket tilstand: (5m)

Montering av DocIt: (Ble mye bruk at inch/cm converter for å bygge 2x4 rammen


Koblet til støvsugerrør:


Stiftet fast liner på stenderne. (Slik at slangen glir godt inne i veggen)


Og så bakveggen:


Ferdig for nå. Skal en linerplate i front også, men den tar jeg når jeg skal på med gips.

Fikk også montert en av rammene for Vroom Spot:


Prøvemontert slangen:


Klar for gips:


Noen som har disse installert? Funker de like bra som på reklamen?
Virker forholdsvis greie å bytte ut om slangen blir dårlig/ryker.

Suverent prosjekt, meget bra, eller særdeles bra som det heter.
Holder på med sentralstøvsuger installering selv og har sett på den Vroom Spot. Det som er totalt uklart for meg er hvor slangen blir av i røret? Kreves det noen lengde på røret fra uttaket? Med andre ord; bør en være nøye med å ikke plassere forgreningsrør rett bak uttaket, slik at/ eller at slangen "okkuperer" gjennomstrømning til et punkt lengre unna? Eller klemmes den flat når den er "inne"? Og dermed bare "okkuperer" selve suge punktet/uttaket?

Det må være et rett strekk rett opp eller ned etter innsuget.
Dette strekket må være minst lengden av slangen. I manualen min står det at slangen er 45" lang og at en derfor må ha et strekk på minst 48" (ca 120cm), ellers blir slangen som du sier sugd 5m inn i systemet. Det er ikke veldig bra forklart nei, lurte på det samme selv.
Men står en liten setning om at man setter inn et spesialbend slik at slangen ikke entrer det horisontale røret.  Altså en slik krapp 90grader vinkel som følger med til vanlige sentralstøvsuger uttak. minst 120cm fra spot altså, men gjør jo ikke noe om den er litt lenger. På midterste bildet her ser du en slik i overgang fra vegg til tak.

Testet litt med slangen, den gikk rett gjennom vanlige 90 graders bend, men stoppet fint i det krappe 90grader bendet, uten å sette seg fast på noen måte

Stilig prosjekt du har WF. Virkelig imponerende!

God sommer og lykke til med videre bygging

Hvem har levert vinduer, dører og garasjeport til deg?

auin Tuesday, July 28, 2015

Hvem har levert vinduer, dører og garasjeport til deg?

Vinduene er levert av Førre Trevarefabrikk (Accoya tre)
Garasjeporten er fra Gapo (GS Slick stålport)
Begge deler er lakkert i samme sortfarge (RAL9005)

Har vert syk, så har ikke vert på tomten på en uke nå. Så det har skjedd lite i det sisste.
Fått flytesparklet et rom med Optimera sin Optiform flytsparkel. Funket bra den:


Så tabbet jeg meg skikkelig ut her i går når jeg skulle fikse litt på en PILI sluk der forskalingen hadde endt opp noe skjevt. Lurte på hvem som hadde støpt ned en Zip plastpose i betongen. Men fant fort ut at jeg hadde meislet meg rett inn i et rør for vannbåren varme


Har meislet forsiktig opp rundt røret så jeg kan få satt på en union etterhvert:


Og så har eg fått ferdig omramming/vannbord til vinduene..
Disse er laget i accoya og malt sort, samme tre/farge som vinduene.
Her står det to rammer ferdig satt sammen:


De er laget slik at en kan tre hele rammen på vindu så kiler det seg fast og henger av seg selv.
Stikker lit ut i underkant som treffer under vinduet der vannbrettbeslag normalt settes inn:


Og så er det frest ut 12x12mm spor rundt hele rammen slik at den kan tres på vinduet:


Har klargjort vindu og tapet vindsperren inntill karmen, når rammen kommer på vil den hjelpe til med å presse vindsperren til karmen:


Hengt opp på vindu. Står av seg selv pga blir kilt inn i vannbrettsporet i underkant. Men kommer til å skru inn skruer i karmen bak kledningen:


Skal også lage en del vinduer slik at det blir et sammenhengende vindussmyg/ser ut som et vindu. Så blir en del deler


Synes selv det ble penere med mer markerte vinduer:
(De to små til høyre er ferdige)

Veldig stilig prosjekt,Gratulerer med nytt hus.

Har fortsatt med omramming av vinduene. Noen steder skal vinduene se ut som det er et vindu. For å få denne effekten:


Dette gjøres ved å bruke felles vannbrett over/under og så skal jeg sette på noen plater i samme farge mellom vinduene. Her er vannbrett over vinduene på plass:


Og så har det kommet mer godteri i posten:


2 stk Mobotix T25 dørstasjon med 6mp video.


Kameraet er en SIP server, så kan kobles sammen med det meste, Mobotix har også egne apper som ser ut til å fungere veldig bra, så når noen ringer på døren popper bildet av personen opp på mobilene våre. Uansett om vi er hjemme eller på butikken, så kan en velge å "ta telefonen" eller avvise for å snakke med de som står utenfor døren. Og evt låse opp døren om man ønsker det.

Kameraet på denne er helt rått, sinnsyk bildekvalitet og så er det 180grader synsvinkel både til sidene og opp/ned. Det filmer altså alt på veggen, til og med en liten mus ved dørterskelen eller personer som går helt inntil husveggen på sidene av kameraet.

Software omdanner dette fisheye bildet til et vanlig bilde. Men man har fremdeles hele bildet tilgjengelig på opptakene.





I tillegg er det tastatur slik at en kan benytte kode for å låse opp døren, tastaturmodulen har også innebygget RFID leser. Gleder meg til å få testet disse i praksis!

Stilig dørkamera! Er dette noe du integrerer med knx? Må nesten kikke nærmere på dette produktet!

Når det gjelder fasaden din mistenker jeg at du har hentet inspirasjon fra handelsflåten. Jeg har alltid hatt sansen for båter som maler sort mellom vinduene, får litt sånn b-gjengen utrykk av det. Ett tilfeldig eksempel jeg fant på nettet er av Cunards Queen Mary 2, du kan jo selv gjøre opp en mening om hva som er penest, hvitt eller sort?

Rart hva litt maling mellom vinduene gjør ja

En kan koble den opp på flere måter...
En kan koble det opp med kun 1stk nettverkskabel, PoE.
SIP er standard kommunikasjonsløsning med dørtelefoner/ip camera, så det lar seg enkelt integrere med det meste. Loxone selger Mobotix som sin video dørstasjon, så der er allerede integrasjon helt på plass. Jeg skal bruke LogicMachine, der er det også klargjort for enkelt å koble seg til SIP enheter.
Da kan en lese av knapper, hente ut video/lyd og styre evt utganger på enheten.
Så kan en evt. sende status på disse verdiene ut som gruppeadresser om en ønsker det.

Enheten har i tillegg digitale inn og utganger som man kan programmere til å sende det man ønsker, da kan man koble på vanlige digitale inn og utganger og koble til hvilket som helst kontrollsystem. f.eks. KNX.
Signal til dørlås kan da sendes direkte fra enheten eller gjennom et kontrollsystemet til låsen.
Det beste er kanskje gjennom kontrollsystemet siden det ligger en sikkerhetsføler rundt utedelen slik at en kan få et signal om at den er revet løs som kan brukes for å hindre åpning av dør hvis denne er aktivert.

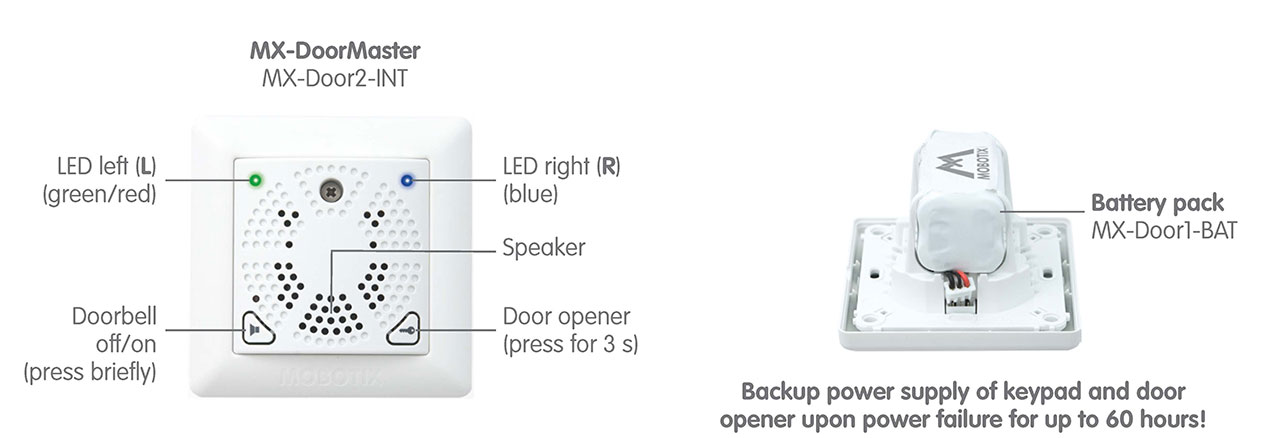

En enda sikrere og mer elegant løsning er en tilhørende Mobotix doormaster:

Denne monteres innendørs i en vanlig veggboks. Denne enheten fungerer også som ringeklokke.
Denne enheten styrer da dørlåsen. Da kan en ikke kortslutte/tulle med ledningene utendørs siden kommunikasjon mellom utedelen og dørkontrolleren er kryptert buskommunikasjon. Så kan man koble digitale signaler for lås opp/igjen og status på døren til denne enheten innendørs.
Fordelen med denne er at dørlåsen vil fungere som vanlig selv om styresystemet har problemer.
Det er også innebygget batteri i denne, slik at en kan operere elektrisk dørlås selv om strømmen er borte.

Jeg kobler meg opp med ethernet på begge dørene til LogicMachine, men skal ha en slik doorMaster på den ene i tilfellet smarthus/logicmachine skulle svikte.

Poe og sip er jo ingen dum løsning, da kan man intigrerer det med rimelige innendørs løsninger senere, eventuellt mobil. Men igjen er vi tilbake til det jeg alltid har hevdet, desentraliserte hovedfuksjoner. Hovedfunksjonen til en dørklokke er jo å gi beskjed at noen er på døren din, så jeg ble glad av å lese at den har en ordniær utgang for dette også slik at man fortsett kan åpne opp for besøkende selv om telefonsentralen har tatt seg en pause.

Hei! Hvor mye koster "ringeklokkeløsningen", og hvor handlet du?

Jonnis1973 Wednesday, September 2, 2015

Hei! Hvor mye koster "ringeklokkeløsningen", og hvor handlet du?

De er ikke akkurat billige, men Mobotix er som sagt veldig god kvalitet.
Kom på ca 15.000kr stk inkl frakt og moms/toll.

Nettbutikk: http://shop.schirra-it.de/haustechnik/t25-komplett-sets/1021/mx-t25-set1
Pris i nettbutikk er inkludert tysk mva (1468 Euro minus 19% tysk mva er 1233 Euro)

Lenge siden oppdatering nå, men det er en grunn til det:


Jeg klarte å brekke av ene enden på albuen. (På fritiden, ikke husbygging)
Så måtte inn å operere inn noe stål.
Så da stoppet egentlig hele husbyggingen helt opp siden det bare er meg der.

Jeg fikk akkurat startet på fasadeplatene før det skjedde:




Men huset kan jo ikke stoppe helt opp, så jeg fikk leid inn noen snekkere til å montere ferdig platene.. Fikk også endelig dørene denne uken.
Gikk en smule fortere med 2 snekkere som jobber hele dagen i forhold til bare meg noen timer på kvelden kan du si Men 1000 lappene ryker fort da.


Det tok ca 2 uker å plate huset. Så skulle huset pusses. Og da må det kles inn med plast siden murpussen ikke tåler vann i det hele tatt.
Så måtte leie inn stillas til å montere dette på, skulle ønske jeg hadde tenkt på dette litt før. Da hadde jo montering av platene gått mye lettere med stillas
