Jeg har planlagt en garasje ei stund nå, og planlegger å begynne å sette den opp om en måneds tid. Søknaden er straks ferdigbehandlet i kommunen, og da kommer forhåpentligvis graver og murer for å sette opp såle og ringmur. Nå har jeg vært litt frem og tilbake med ferdiggarasje vs. selvoppsatt garasje. Etter mye om og men har jeg landet på en egenkonstruert garasje.

Garasjen skal være på 6.2 x 8.0 meter, pulttak (8 graders takvinkel pga samme takvinkel på garasje og hus) og med  LOBAS garasjeport på 489 x 230 cm. Noe av grunnen for at jeg velger å konstruere den selv er at ferdiggarasjene kun ble levert med takstoler. Siden jeg skal ha pulttak med lav takvinkel syns jeg taksperrer er en bedre løsning slik at det er mulig å utnytte litt plass i høyden også.

Etter en del lesning av diverse byggforskdetaljer har jeg funnet ut at limtrebjelker med dimensjon 48x320 skulle være tilstrekkelig her (snølast på mark = 3.5 kN/m2). Noen som har kommentarer til dette? Andre løsninger som evt er bedre? Hva med I-bjelker for eksempel?

Jeg har tenkt å sette opp bindingsverket i 48 x 98 k-virke, med dobbelt bunnsvill og toppsvill (2 x 48x98). Hele veggflaten i garasjen lektes ut med 36x48 for å isolere boden og klargjøre for evt. isolering av resten. Grunnen til at jeg tenker dobbelt bunnsvill er fordi det muligens gjør oppsettingen enklere. Tenkte å forankre første bunnsvill i ringmuren, mens resten av bindingsverket blir spikret sammen liggende (øverste bunnsvill spikres til stenderne fra bunnen), for så å forankre dette rammeverket til bunnsvillen som igjen er forankret i ringmuren. Er dette en veldig rar måte å gjøre det på? Evt noen andre forslag?
Har tenkt å legge rupanel som undertak, uten noe mer lekting av taksperrene. Lurte på om jeg skulle lekte ut for å legge vindsperre, men så blir det så jækla høyt når taksperrene er planlagt å legges oppå toppsvillen.

Hva slags forankring er best/enklest å benytte? Jeg tenkte ekspansjonsbolter, men er dette egentlig litt overkill for en garasje? Funker det like greit å benytte spikerplugger? I følge byggforsk skal det holde med 3 forankringspunkter pr vegg med ekspansjonsbolter. Må jeg ha fler hvis jeg bruker spikerplugger? Er jo ikke interessert i at hele driten skal blåse ned hvis det kommer et vindkast her...hehe

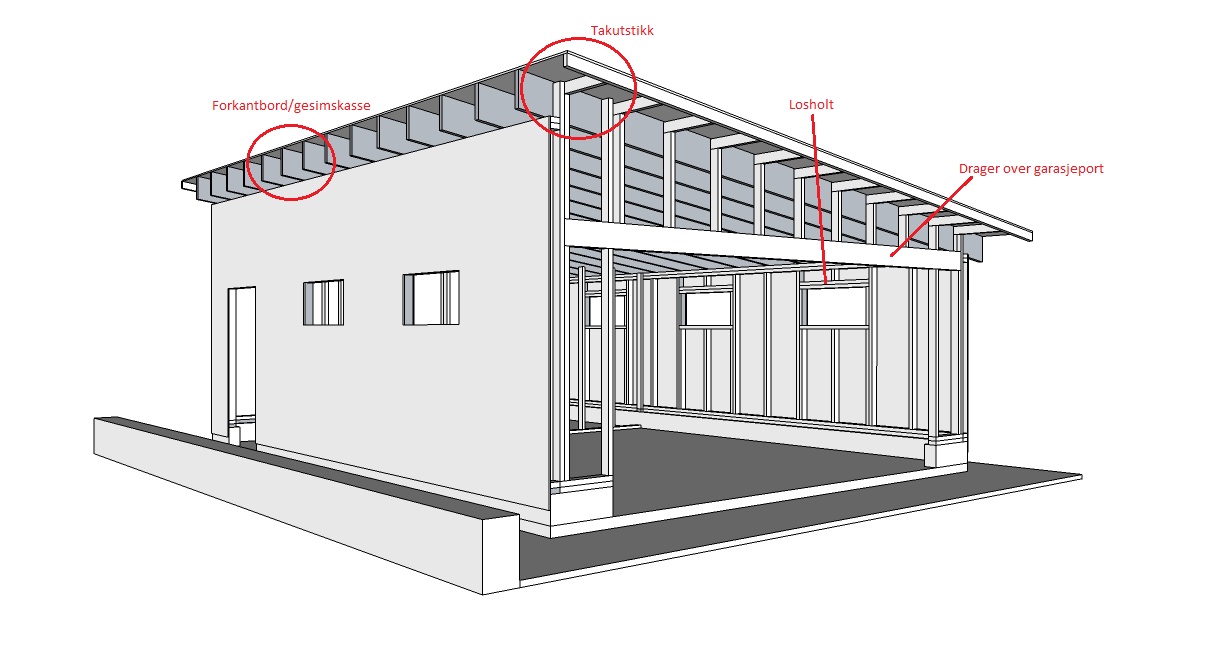

På det nåværende tidspunkt er jeg i tvil om 4 konstruksjonsprinsipper:
1) drager over garasjeport.
Slik jeg har tegnet det kommer første taksperre 98 mm fra frontenden på garasjen, og dermed kant i kant med drageren over porten. Blir det da egentlig noe last på denne drageren (utenom vekten av porten)? Jeg tenkte å legge 2x 48x223 (lysåpning ca 4,9 m). Dette skulle vel i så fall holde? (Eller er det skikkelig overkill?)

2) Takutstikk (50 cm)
Siden det ikke er planlagt noe lekting på tvers av taksperrene, må jeg lage takutstikk som forankres i første og siste taksperre. Her tenkte jeg å ha vertikale 48x98 cc60 som støtter opp horisontale 48x98. De vertikale hviler på drageren over garasjeporten samt spikres inn i taksperren, mens de horisontale tenkte jeg å spikre inn i taksperren. Må jeg har beslag for å forankre de i de vertikal samtidig? Og må jeg evt ha skråstøtter for at det skal holde?

3) Gesimskasse og forkantbord
Nå har jeg tenkt å legge limtrebjelkene på toppen av toppsvillen og med ca 50 cm takutstikk på begge sider. Grunnen til at jeg tenker å legge de på toppen av toppsvillen er for å få tilstrekkelig høyde for garasjeporten i laveste ende, samt at det forenkler konstruksjonen av takutstikket. Det som imidlertid blir litt rart er at høyden på limtrebjelkene er såpass store (320 mm), at forkantbordkonstruksjonen blir i overkant stor. Hvordan bør jeg legge forkantbordene her? Vanligvis legges det vel uhøvlet rettkant, to bord? Men jeg må nesten har flere bord over hverandre? Skal det her være lufting mellom bordene? Eller bør dette være tett (overlappende)? Så er jeg også usikker på hvordan jeg gjør det med gesimskassen. Her skal det vel legges uhøvlet rettkant, med ca 2 cm avstand for å få tilstrekkelig lufting? Blir det seende rart ut hvis disse bordene blir litt på skrå (altså at de spikres direkte inn i limtrebjelkene)? Bør gesimskassen være vannrett?

4) Losholt
Vinduene tenkte jeg skulle være 100 x 60 cm. Dette skulle passe fint med cc60 mellom stenderne. Hva bør jeg ha som losholt over vinduet? Holder det med 2 x 48x98, eller bør jeg gå opp til 148? Jeg er generelt i tvil om konstruksjonen rundt vinduet. Er det sånn at losholtet skal ta lasten fra taksperrene? Skal i så fall vinduene være festet til losholtet? Eller skal det installeres en lekte under losholtet som vindusrammen festes inn i, og dermed at kreftene ikke føres inn i vinduet?

Jeg er veldig åpen for andre forslag og kommentarer til konstruksjonen siden dette er barnelærdom for flere av de på forumet her, mens det er litt fjernere for andre Jeg er ingeniør av yrke (men ikke byggingeniør som dere skjønner), og syns det er gøy å konstruere Hvis dere har giddet å lese hele denne tråden, regner jeg med dere er mer enn middels interessert og kommer med svar/synspunkter/kommentarer! Alt mottas med takk!
