Ja det er ikke bra da den plast stussen er veldig tynn og ikke beregnet for slangeklemme.

@Mestertomas, takk for innspill.

Før jeg kjøpte den nye vannlåsen på Ikea så kjøpte jeg en forgreiner (usikker på rette nanvet) som passet på den gamle vannlåsen. Men problemet da var at overløpet ikke passet på denne. (Det var den som sto på den opprinnelige plassen). Og virket ikke som det var noe lurt å bruke slangeklemme på den plasten. Kanskje om det finnes et slikt overløpsrør som har gummi på enda, så kan det gå? Har fortsatt den gamle vannlåsen så det er ikke noe problem å bytte tilbake.

Det er heller ikke noen løsning.
Du må nok inn med et grenrør på avløpet før vannlåsen. Legg ut et oversiktsbilde av det, og jeg kan kanskje finne en god løsning for deg.

Vannlåsen jeg har nå er som nevt en fra Ikea http://www.ikea.com/no/no/catalog/products/40215522/ , virker som delene ikke kan tas fra hverandre(?). Men det er kanskje mulig å bruke vannlås/bunnventil fra en annen leverandør?

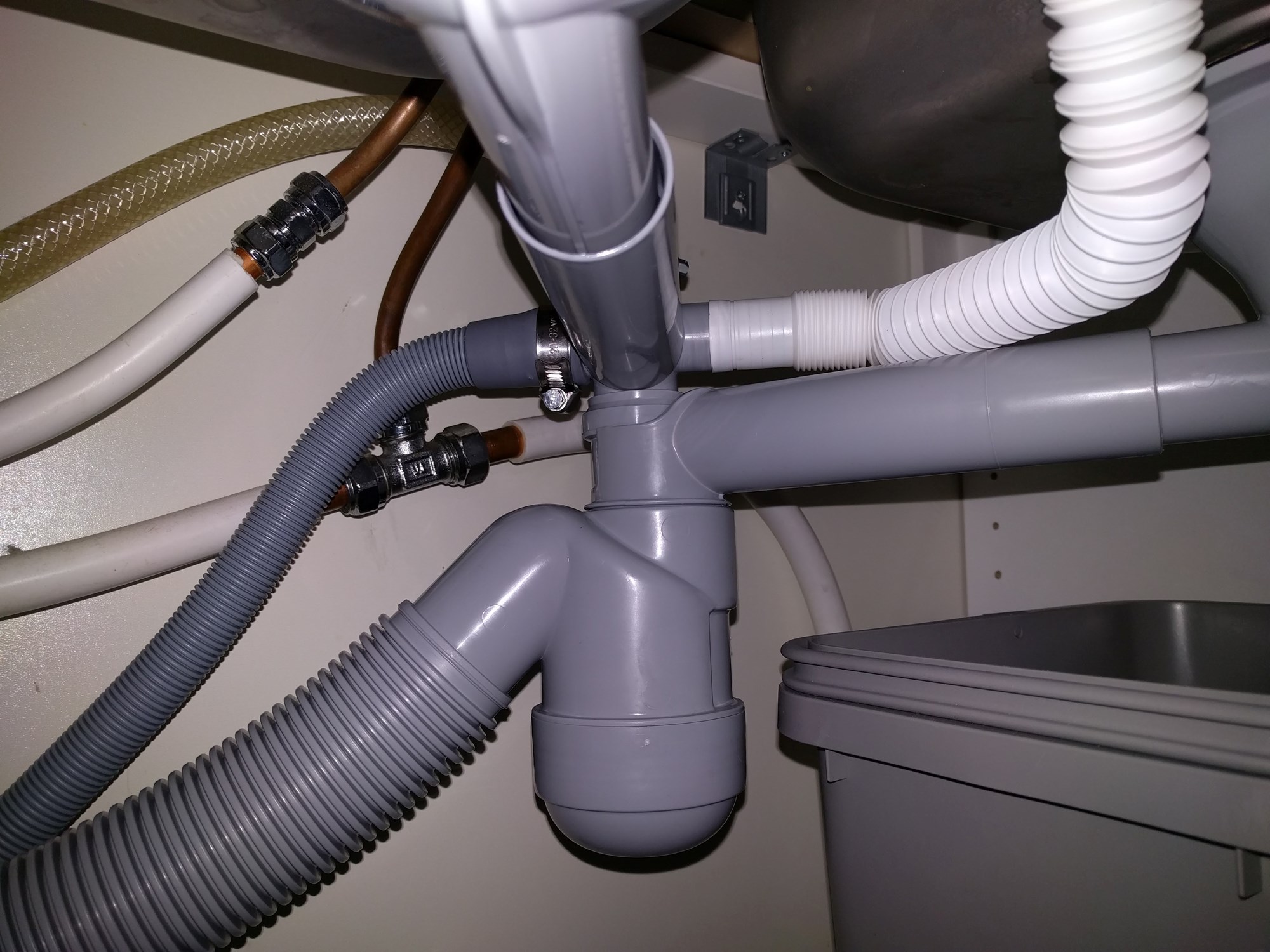

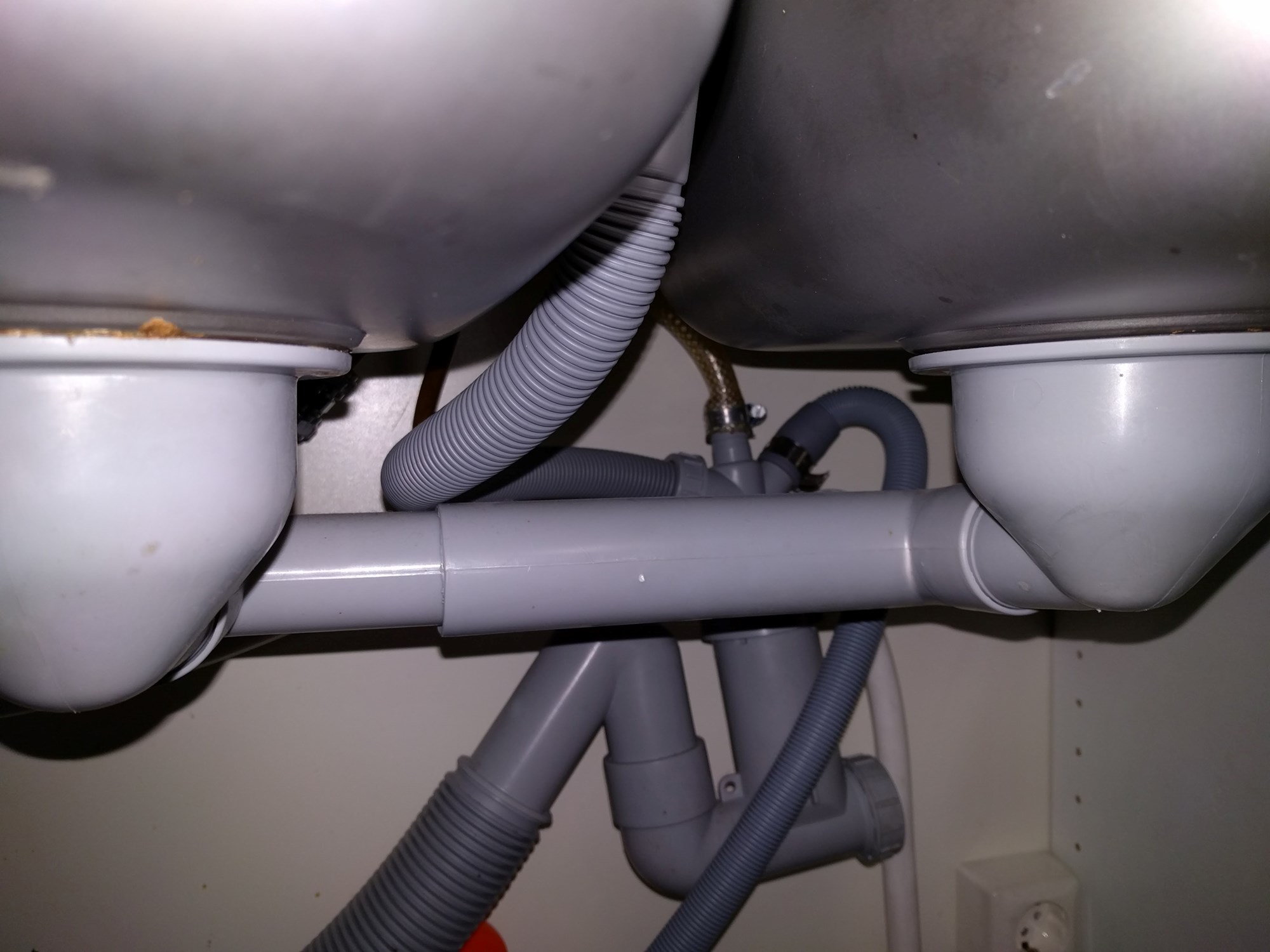

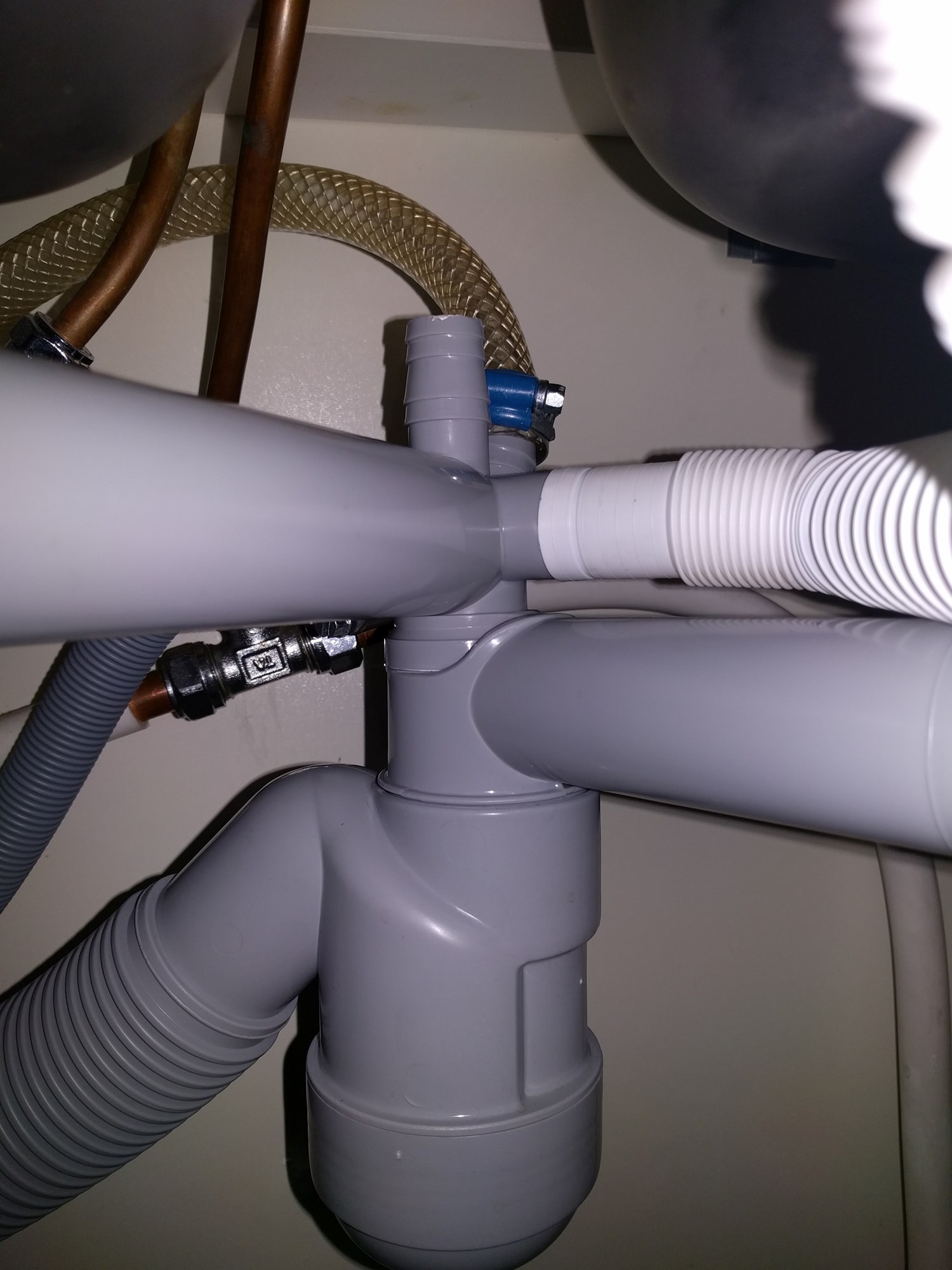

Legger ved et par ekstra bilder.

Ok. Jeg har bedre oversikt over deler på kontoret. Kan se på det til mandag. Jeg har løsningen. Må bare finne de rette nrf numrene på delene til deg.

Wow, kjempeflott. Innebærer dette et nytt vannlåssystem?

Hei. Monter tilbake den første vannlåsen.
Koble avløpet fra bereder inn på den nye stussen på grenrøret.
Jeg har tatt med ett 45 bend som du ser i det nye grenrøret. Dette er for at en liggende flexi slange ikke er bra da pakningen er dårlig.
Bruk patentbånd til å klamre dette skikkelig.
Husk at avløpslangene fra vaskemaskin og oppvaskmaskin må være høyere på et punkt enn bunnventil i vasken. Det er for å unngå tilbakeslag av urent vann i maskinene.

Fikk ikke snudd bildene.

Takk for bra svar. Et par spørsmål, (mulig ting blir litt mer klart når jeg har tingene foran meg, men spør uansett):
1. Det grenrøret skal trees på fra en av de rørene fra vasken?
2. "Bruk patentbånd til å klamre dette skikkelig.", hvilke deler snakker vi om?
3. Er delene noe som dette, (litt stress å rekke en vvs-butikk etter jobb): http://www.biltema.no/no/Bygg/VVS/Ror-og-rordeler/Avlopsror-og-rordeler/T-ror-45-med-gummitetning-2000018596/
og
http://www.biltema.no/no/Bygg/VVS/Ror-og-rordeler/Avlopsror-og-rordeler/Multislangenippel-2000018297/

Edit: ref. 1. spørsmål: er hjemme nå og ser at man kan skru ting fra hverandre


Biltema har sikker delene (har ikke sjekket) men det er ikke de hvite du har linket til.

Det skal være 50mm diameter, altså 50mm Grenrør 45* (*=grader) pluss et 50mm Bend 45*.
Grenrøret trer du inn istedenfor fleksirøret fra vasken, på toppen av Grenrøret må du ha en overgang fra 50mm til Slangestuss multi (eller tilsvarende) på denne kobler du vaskemaskinavløpet.
Obs: Som Mestertomas sier legg slangen i en "høy" bøy, slik at høyeste punktet på denne er høyere enn vannlåsen på vasken. Til alle vaskemaskiner følger det med en "plastbøyle/holder" til dette formålet.

I den ledige delen av Grenrøret dytter du inn 45*Bend slik at det skrår oppover, for som Mestertomas sie er det ikke veldig god tetting i fleksislangen. Den delen som sitter på plastslangen (konisk plastdel) trekker du av fleksislangen.
På fleksislangen sitter det en flat rund pakning som du tar av.
Tre den koniske plastdelen inn i 45*Bend.
Snu og vri på den fleksible avløpsslangen slik at den får en tilnærmet "rett linje" inn i konisk del.
Kutt av fleksislangen slik at den er lang nok til å rekke maksimalt inn i kon.
Sett tilbake den runde/flate pakningen, dytt fleksislangen inn i kon.

Klamring er en måte å feste alle de nye røren til veggen, for at de ikke skal sige og lage motfall, eller i verste fall skli fra hverandre og forårsake lekkasje.

Bruk patentband til Klamring (flatt metallband med hull for skruer, de har sikkert det også på Biltema)

Dette fikser du fint
