Jeg har ikke sydd ut sikringskapet enda så jeg velger nå å bytte fra WDU4 til WDK4N, først og fremst for at det tar overraskende mye plass i skapet med knx moduler så jeg trenger all den plass jeg kan få. Dermed sparer jeg inn flere skinner ved å bruke dobble rekkeklemmer.
Jeg skal forsøke meg å holde meg litt systematisk og ryddig på rekkeklemmene. Kanskje jeg bruker L på ene rekken og N på den andre rekken, det blir ryddig og greit. Da er det sikkert enklere å stokke om på klemmene også om det skulle bli behov for det senere. Noen av klemmene vil jo bli 3-fase mens andre har enda flere tilkoblinger, eksempelvis kjøkkenventilatoren som styres av en knx aktuator.
Hvordan ville dere merke disse dobble rekkeklemmene? Nummerere hver doble klemme med to tall, eksempelvis 1 og 2, 3 og 4 osv. Eller nummerere hver doble klemme med ett tall og bruke A og B for oppe og nede på klemmene?
sent svar på denne;
Vet mange merker klemmer med kurs nr, og noen merker bare med løpende nr. Kurs nr merking er ok hvis det ikke er noe særlig klemmer for styringer, svakstrøm etc
Løpende nr er nok best for deg, da har du mere kontroll på alt, siden du har et såpass stort skap med mye styringer etc.
i større skap, hvor det er mye styring og div, kan det være lurt og lage et eget rekke-klemme skjema, så er det veldig enkelt i ettertid og endre/feiløke etc du kan vel også kombinere det med kursfortegnelsen, men jeg syns det er mer ryddig med et eget skjema på det
feks; Klemme; Hva; Kurs nr; 1-2 ; stikk stue kurs xx 3-4 ; reserve 5-6-7 : Lysstyring kurs xx
jo mer nøye man er med merking, og på og lage skjemaer, jo enklere er det og vedlikeholde anlegget senere, og gjøre endringer
Ja jeg har laget skjema på rekkeklemmene allerede som oppdateres etterhvert som noe kobles. Kunne også tenkt å lage skjema på hele skapet. ABB legger ut cad tegninger av knx boksene sine, finner jeg cad tegninger på Hager skapet mitt også blir det kanskje ikke så mye jobb å lage skjema på hele skapet.
Jeg gikk altså for WDK2.5 - det er helt uproblematisk med dobbel endehylse med 2,5mm2 RK i de. Kjøper fra lokal installatør, aner ikke hva jeg betaler... Har noen andre Weidmüller klemmer for de få 6mm2-kablene jeg har (varmepumpe (3-fas), koketopp og badstue)
Har nummerert fortløpende med oddetall i bunn på klemma og partall øverst - samme nummer på "ut" og "inn" - har ikke differensiert med A eller B eller noe - det er såpass åpenbart at alt som er på øversiden er feltkabler.

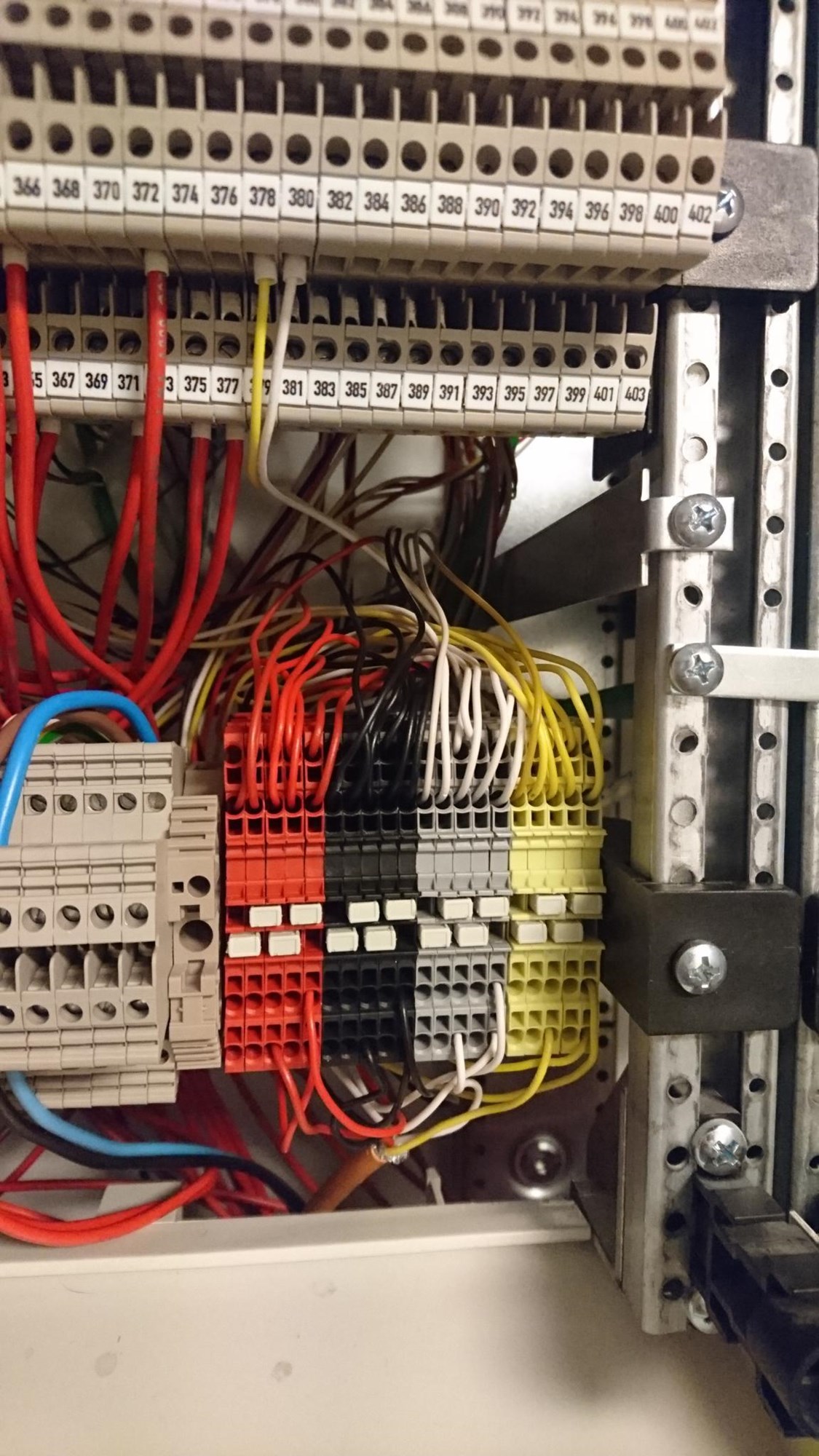

Brukte også WDK2.5 til alt av svakstrøm (vindusfølere, modbus til ventilasjon og varmepumpe, dørstyringer, adgangskontroll, ringeklokker, vanndetektorer, osv.) bortsett fra KNX-kablene. Der gikk jeg for Wago innstikksklemmer i forskjellige farger (rød, sort, gul, hvit). I ettertid ser jeg at jeg burde hatt innstikksklemmer for alt av svakstrøm, men det har forsåvidt ikke så stor betydning all den tid jeg fikk plass til nok klemmer. I hvert fall har det lite betydning når dekkingen er på
Lest denne med stor interesse og nå skal det endelig handles rekkeklemmer her og ja Håper noen kan gi noen kjappe innspill.
Jeg har et gulvstående skap der alle rør/kabler kommer inn på toppen. Fra toppen har jeg måler og all 230V og fra nederst i skapet har jeg en del Loxone utstyr, nettverksutstyr etc.
Nå har jeg tenkt å sette inn rekkeklemmer helt øverst å koble all 230V . Men, burde jeg ha/bruke rekkeklemmer også lenger ned i skapet slik at jeg i det minste kan koble sammen de L-ledere som skal tilbake inn på samme kurs på en oversiktlig måte ? Jeg vil ha det ryddig og enkelt kunne koble om litt i forhold til Loxone / Smarthus med tiden.
Håper dere forstår hva jeg mener, og her er et bilde jeg fant fra skapets tidlige dager så dere skjønner hvor ting er sann ca.
ja, ikke dum tanke. i såpass store skap kan det bli like oversiktilig med rekkeklemmer også nederst. da trenger du ikke gå opp/ned med så mange kabler (hvis jeg skjønte ditt spm riktig)
Jeg ville uansett kun brukt en side av rekkeklemmen til intern kabling. Hos meg blir det også rekkeklemmer i bunn, men det skyldes at jeg har rør også i bunnen.
sent svar på denne;
Vet mange merker klemmer med kurs nr, og noen merker bare med løpende nr.
Kurs nr merking er ok hvis det ikke er noe særlig klemmer for styringer, svakstrøm etc
Løpende nr er nok best for deg, da har du mere kontroll på alt, siden du har et såpass stort skap med mye styringer etc.
i større skap, hvor det er mye styring og div, kan det være lurt og lage et eget rekke-klemme skjema, så er det veldig enkelt i ettertid og endre/feiløke etc
du kan vel også kombinere det med kursfortegnelsen, men jeg syns det er mer ryddig med et eget skjema på det
feks;
Klemme; Hva; Kurs nr;
1-2 ; stikk stue kurs xx
3-4 ; reserve
5-6-7 : Lysstyring kurs xx
jo mer nøye man er med merking, og på og lage skjemaer, jo enklere er det og vedlikeholde anlegget senere, og gjøre endringer
Jeg gikk altså for WDK2.5 - det er helt uproblematisk med dobbel endehylse med 2,5mm2 RK i de. Kjøper fra lokal installatør, aner ikke hva jeg betaler... Har noen andre Weidmüller klemmer for de få 6mm2-kablene jeg har (varmepumpe (3-fas), koketopp og badstue)
Har nummerert fortløpende med oddetall i bunn på klemma og partall øverst - samme nummer på "ut" og "inn" - har ikke differensiert med A eller B eller noe - det er såpass åpenbart at alt som er på øversiden er feltkabler.
Brukte også WDK2.5 til alt av svakstrøm (vindusfølere, modbus til ventilasjon og varmepumpe, dørstyringer, adgangskontroll, ringeklokker, vanndetektorer, osv.) bortsett fra KNX-kablene. Der gikk jeg for Wago innstikksklemmer i forskjellige farger (rød, sort, gul, hvit). I ettertid ser jeg at jeg burde hatt innstikksklemmer for alt av svakstrøm, men det har forsåvidt ikke så stor betydning all den tid jeg fikk plass til nok klemmer. I hvert fall har det lite betydning når dekkingen er på
Hei,
Lest denne med stor interesse og nå skal det endelig handles rekkeklemmer her og ja
Jeg har et gulvstående skap der alle rør/kabler kommer inn på toppen. Fra toppen har jeg måler og all 230V og fra nederst i skapet har jeg en del Loxone utstyr, nettverksutstyr etc.
Nå har jeg tenkt å sette inn rekkeklemmer helt øverst å koble all 230V . Men, burde jeg ha/bruke rekkeklemmer også lenger ned i skapet slik at jeg i det minste kan koble sammen de L-ledere som skal tilbake inn på samme kurs på en oversiktlig måte ? Jeg vil ha det ryddig og enkelt kunne koble om litt i forhold til Loxone / Smarthus med tiden.

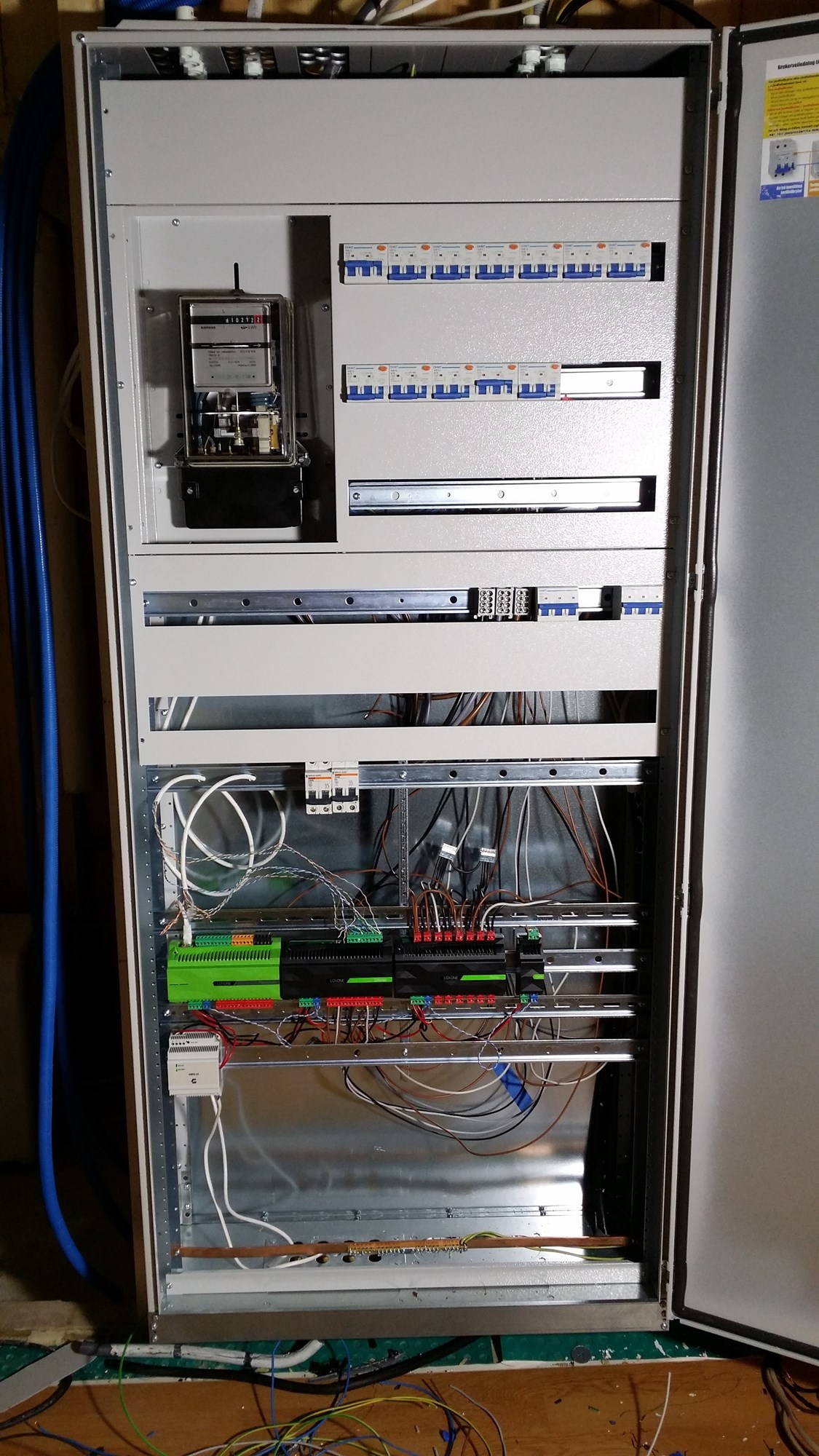

Håper dere forstår hva jeg mener, og her er et bilde jeg fant fra skapets tidlige dager så dere skjønner hvor ting er sann ca.
takk for god hjelp og innspill.
Mvh
Kristian
da trenger du ikke gå opp/ned med så mange kabler (hvis jeg skjønte ditt spm riktig)
Hos meg blir det også rekkeklemmer i bunn, men det skyldes at jeg har rør også i bunnen.
