Dimensjonering, baderoms gulv bjelker.
91
Elverum
0
Driver med et litt eldre hus ( tidlig 50tall ) der gulvet er .... dårlig ;)
Har et par ideer ang badet, ønsker samme nivå på gulv der inne som i resten av huset.
Kunne derfor tenke meg å bruke 48 X 148 i gulvet der inne, for så legge plater + støpe oppå.
Pga lysåpning kunne jeg tenke å gjøre slik som bildet under, er det mulig ??
( ER mulig, men er det sterkt nok ?? )
Badet er inne i grønt felt ... tegning er IKKE riktig proporsjonert :)
Lysåpning på de doble 48 x 198 bjelkene er ca 305 og 215 cm.
Et alternativ kunne være 2 * 48 x 198 + 48 x 148 ( og da 48 x 148 inn i mot badet )
Godt sammenskrudd + eventuelt limt ....
Lysåpning på 48 x148 bjelkene blir ca 160 cm, greit nok til CC 60 cm, men er enkelt å endre til 40 eller 30 cm .
Resten av gulvbjelkene går samme vei som de doble 48 x 198 ....
Arne Kjetil
Har et par ideer ang badet, ønsker samme nivå på gulv der inne som i resten av huset.
Kunne derfor tenke meg å bruke 48 X 148 i gulvet der inne, for så legge plater + støpe oppå.
Pga lysåpning kunne jeg tenke å gjøre slik som bildet under, er det mulig ??
( ER mulig, men er det sterkt nok ?? )
Badet er inne i grønt felt ... tegning er IKKE riktig proporsjonert :)
Lysåpning på de doble 48 x 198 bjelkene er ca 305 og 215 cm.
Et alternativ kunne være 2 * 48 x 198 + 48 x 148 ( og da 48 x 148 inn i mot badet )
Godt sammenskrudd + eventuelt limt ....
Lysåpning på 48 x148 bjelkene blir ca 160 cm, greit nok til CC 60 cm, men er enkelt å endre til 40 eller 30 cm .
Resten av gulvbjelkene går samme vei som de doble 48 x 198 ....
Arne Kjetil
Lindab bjelke http://www.lindab.com/no/pro/products/Pages/C-purlin.aspx
En eventuell påforing av tre på en nedseget gammel bjelke vil bare føre til at den nye bjelken også får heng. Heng kommer gjerne av 50 års belastning på en svak bjelke.
Setter inn nye bjelker, så spørsmålet gjelder enda ...
Er det mulig ??, blir det sterkt nok, kan/må noe forsterkes ...
Arne Kjetil
og noen skruer http://www.biltema.no/no/Bygg/Festeelementer/Skrue-og-Bolt/El-og-Blankforsinket/Kamskrue-250-stk-87120/
Overdriv gjerne med dobbel bjelke for hver 600 eller der vaskemaskin skal stå å riste. Det er billigere å overdrive en å reparer. Prøv å hopp litt på en bjelke etter montering. Legg gjerne gulvbord over bjelker, de fordeler vekten litt bedre en spon og er stivere.
Ja den veien er det greit, hvis jeg ikke husker helt feil så er det egentlig godt nok med CC 600mm opp til 2,0m med 6" ...
Var mere usikker på de lange doble 2" x 8" bjelkene, de har jo et spenn på litt over 3,0m OG skal holde alle 6" bjelkene .
Er bedre å dimensjonere "litt" over, en litt for lite ... better safe than sorry
Arne Kjetil
Greit nok, hadde tenkt å bruke 400mm eller 300mm CC på 6" uansett..
Var derfor jeg spurte... HVA må isåfall til for at det skal bli sikkert ??
Trippel 2*8 ?
Quadruple 2*8 ?
H bjelke ?
Annet ?
Arne Kjetil
Øverste 2*8 på tegningen er den lengste på litt over 3,1M, andre bjelken er ca 1 m kortere...
Så du mener at hvis det blir skrudd/boltet på 1 stk UNP 160 mm |__| profil på ene siden av bjelkene så vil det holde ??
Et annet alternativ kunne kanskje hvert en søyle/stolpe i kjeller ( blir ikke innredet ), men ....
Er det noen andre måter jeg kan oppnå det samme slutt resultatet på, andre materialer, snu alt helt rundt ??
Arne Kjetil
Hvor mye ville en slik konstruksjon tåle da ?, ved å legge til litt extra treverk på begge sider vil det også løse et par andre mindre problemer for meg ...
Litt mere info...
Betong gulvet vil kunne ligge an på grunnmur på de røde feltene, ikke direkte men via trebjelker ...
Grovt regnet vil et slik betong gulv veie CA 650++ kg? ( tykkelse ca 50cm), med litt armering burde det vel også bli relativt stivt ?.
Arne Kjetil
Da blir det noe slikt ?? CC blir ca 31 cm for en bredde på 160 cm ...
Første doble 2*8 er der pr i dag, går bæring opp videre ...
#1-- 2*6 blir skrudd til eksisterende doble 2*8...
#1 og #2 har et spenn på 215 cm som er OK ( under 245 cm )
#3-- Kan kobles til #2 via kubbing, evt en veksle bjelke oppå mur, evt med forsterkning ( Lindab bjelke ) ??
#4 og #5 blir for lange( over 245 cm ) , men med forsterkning ( Lindab bjelke ) ??
#6-- skrues til enkel/dobbel 2*8 ( gulv neste rom m CC 40 eller 30cm)
Arne Kjetil

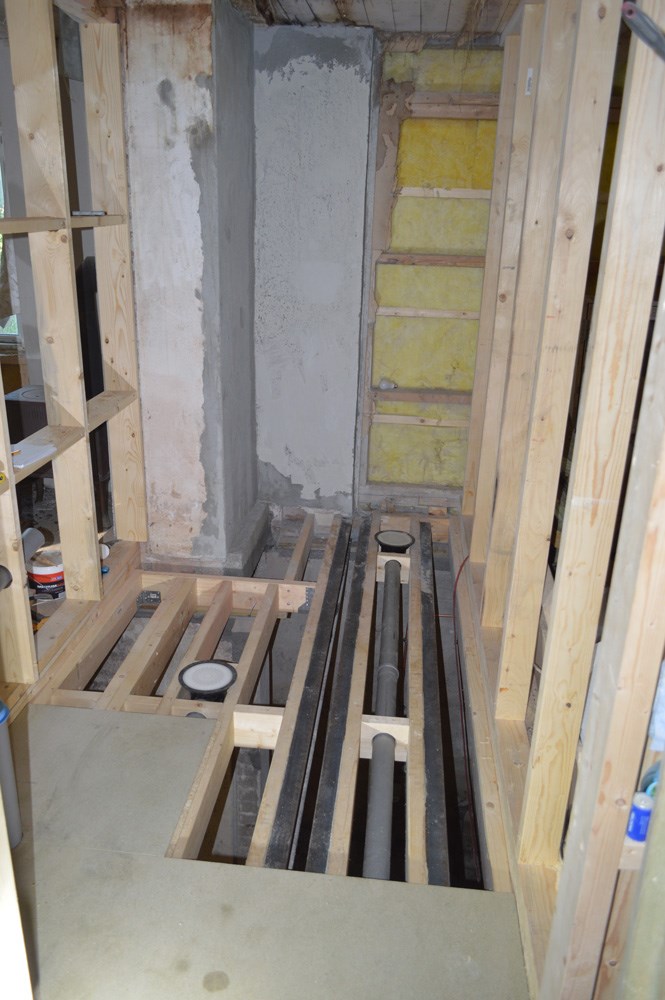

Hensikt oppnådd 8)
Arne Kjetil
Bittelitt igjen borte ved pipa men det er kjapt gjort ...
Arne Kjetil
- Baderomsbloggen min
....
...
...
Pr i dag bare ligger de der, skal på gulvspon ++, de komme opp
Arne Kjetil
