Ser i ettertid at jeg kanskje burde ha en stolpe midt på bakveggen - også for å støtte opp takbjelken. Eller???

Burde jeg kanskje lime og skru sammen 2 stk 98x48 til bjelken som holder taket i forkant?
I og med det er 15 graders fall vil blir den bakerste av 98x48'ene bare 72mm i bakkant.

Hvis jeg må endre dimensjon på bjelken til 148x48 eller mer så vil det kanskje være en løsning å samtidig heise taket slik at det ikke blir lavere under denne bjelken?

Umiddelbart tenker jeg at 48x98 er mer enn nok kraftig og at det kanskje hadde sett bedre ut med 36x73?

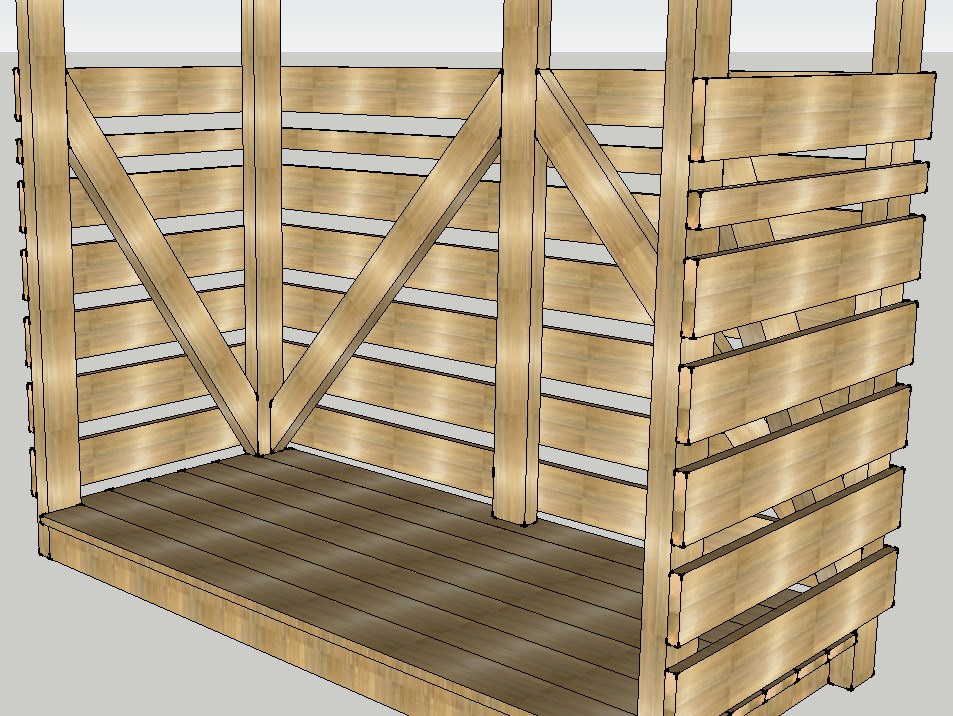

Men at noen diagonaler er smart for avstivning. Både på kortsidene og på baksiden.

20cm takutspring høres bra ut.

Tror også jeg hadde valgt en stender bak for å stabilisere bordene og hindre vridninger.

Takk for svar.
Mener du det er nok med 36x73 til å holde taket i fronten eller burde jeg øke dimensjonen?

Nedenfor har jeg lagt ved et bilde hvor jeg har lagt inn forslagene dine, slik jeg forstår dem.
Håper jeg har oppfattet deg riktig?

Jeg har ikke fått byttet fra 48x98 til 36x73 enda, men ser at det absolutt blir finere,

Stein Arne

Du bør ikke lage gulv som stikker opp. Da vil aldri kassene ble satt tilbake på plass iallefall. Og pass avstand fra vei. Om de har krav om helt trinnfri henting også bør du sjekke. Flere steder i midt Norge i allefall blir alle kassene satt "gal" vei. Dette fordi at de som tømmer skal slippe å snu kassene. Lokkene henglser da i front mot deg.... Da må en ha litt god plass.

TSt Friday, August 5, 2016

Du bør ikke lage gulv som stikker opp. Da vil aldri kassene ble satt tilbake på plass iallefall. Og pass avstand fra vei. Om de har krav om helt trinnfri henting også bør du sjekke. Flere steder i midt Norge i allefall blir alle kassene satt "gal" vei. Dette fordi at de som tømmer skal slippe å snu kassene. Lokkene henglser da i front mot deg.... Da må en ha litt god plass.

Gulvet blir omtrent på bakkenivå. Skal fylle opp med drenerende grus (uten steinmel) som dekker ramma under.
Har diskutert høyden med dattera. Hun vil heller snu søplekassene selv

Hvordan har du tenkt til å forankre sokkelen, regner med det ikke er nok å bare grave den ned slik at den flukter bakkenivå. Siden det er litt høyde på stativet vil det jo lett kunne velte dersom det ikke er godt nok forankret.

SyrinxGC Friday, August 5, 2016

Takk for svar.
Mener du det er nok med 36x73 til å holde taket i fronten eller burde jeg øke dimensjonen?

Nedenfor har jeg lagt ved et bilde hvor jeg har lagt inn forslagene dine, slik jeg forstår dem.
Håper jeg har oppfattet deg riktig?

Jeg har ikke fått byttet fra 48x98 til 36x73 enda, men ser at det absolutt blir finere,

Stein Arne

Ja, det var sånn jeg tenkte. Og så kan du jo vurdere om stenderen i midten bak skal gå opp ti taket eller om den skal stoppe i ved siste bordgang. Det kan jo bli en OK løsning om man ønsker en mest mulig luftig design.

Om 36x73 er solid nok? Det kan sikkert drøftes og argumenteres med at man bør bruke 48x98. Men om du ønsker ett luftig utseende, så hadde je vurdert 36x73. Jeg tror en større dimensjon vil virke tung. Skulle taket sige 1-2 cm på midten, så er jo det ingen krise på et søplestativ. Alternativt kan du jo bruke dobbel 36x73. Da vil du jo også motvirke evt vridning på bjelken (som også kan heve/senke taket....)

Forankring. Hva med søylesko som presses med i litt betong. Jeg hadde ikke brydd meg med å grave til frostfritt, etc, men gravd litt ned. Laget bunnrammen. Helt ned jordfuktig betong og lagt rammen på plass med søyleskoene ned i betongen. Så får du litt motvekt mot vinden.

Gjør plass til minst en stor beholder (240 l).  Lite forskjell på l og b.  Typisk vil man ønske mulighet for større papir,  noe som sjeldent kostet mye mer,  men rommer mer volum -  og pizza esker! Barn betyr for større restavfall. (Bleier)

Savls Friday, August 5, 2016

Hvordan har du tenkt til å forankre sokkelen, regner med det ikke er nok å bare grave den ned slik at den flukter bakkenivå. Siden det er litt høyde på stativet vil det jo lett kunne velte dersom det ikke er godt nok forankret.

Forkant blir festet til rester av en gammel mur. Bruker jordspyd bak og stolper da dette er i kanten av en skråning. Det er mye grov stein i bakken så hvis jordspydet treffer noe før jeg får det dypt nok så får jeg heller finne frem vinkelsliperen og kappe det.

Pal.ah Friday, August 5, 2016

Ja, det var sånn jeg tenkte. Og så kan du jo vurdere om stenderen i midten bak skal gå opp ti taket eller om den skal stoppe i ved siste bordgang. Det kan jo bli en OK løsning om man ønsker en mest mulig luftig design.

Om 36x73 er solid nok? Det kan sikkert drøftes og argumenteres med at man bør bruke 48x98. Men om du ønsker ett luftig utseende, så hadde je vurdert 36x73. Jeg tror en større dimensjon vil virke tung. Skulle taket sige 1-2 cm på midten, så er jo det ingen krise på et søplestativ. Alternativt kan du jo bruke dobbel 36x73. Da vil du jo også motvirke evt vridning på bjelken (som også kan heve/senke taket....)

Forankring. Hva med søylesko som presses med i litt betong. Jeg hadde ikke brydd meg med å grave til frostfritt, etc, men gravd litt ned. Laget bunnrammen. Helt ned jordfuktig betong og lagt rammen på plass med søyleskoene ned i betongen. Så får du litt motvekt mot vinden.

Takk igjen for gode forslag!
Går nok heller for dobbel 36x73 i dragerne som skal holde taket enn midtstender til taket.
Jeg får gi beskjed om at taket skal måkes hver gang de måker gårdsplasen

Som jeg svarte en annen bruker her så blir rammen i forkant festet til en gammel mur. Lurte opprinnelig på å bruke jordspyd bak - se det andre svaret ovenfor. Burde ikke det holde???

JEG Saturday, August 6, 2016

Gjør plass til minst en stor beholder (240 l). Lite forskjell på l og b. Typisk vil man ønske mulighet for større papir, noe som sjeldent kostet mye mer, men rommer mer volum - og pizza esker! Barn betyr for større restavfall. (Bleier)

Høres lurt ut - og vil ikke bli så mange cm ekstra i bredde og dybde.

Følger! Kommer det en prosjekttråd? Skal snekre noe liknende, men skal bruke stein minst 40 cm fra bakken og opp..

boany Wednesday, August 10, 2016

Følger! Kommer det en prosjekttråd? Skal snekre noe liknende, men skal bruke stein minst 40 cm fra bakken og opp..

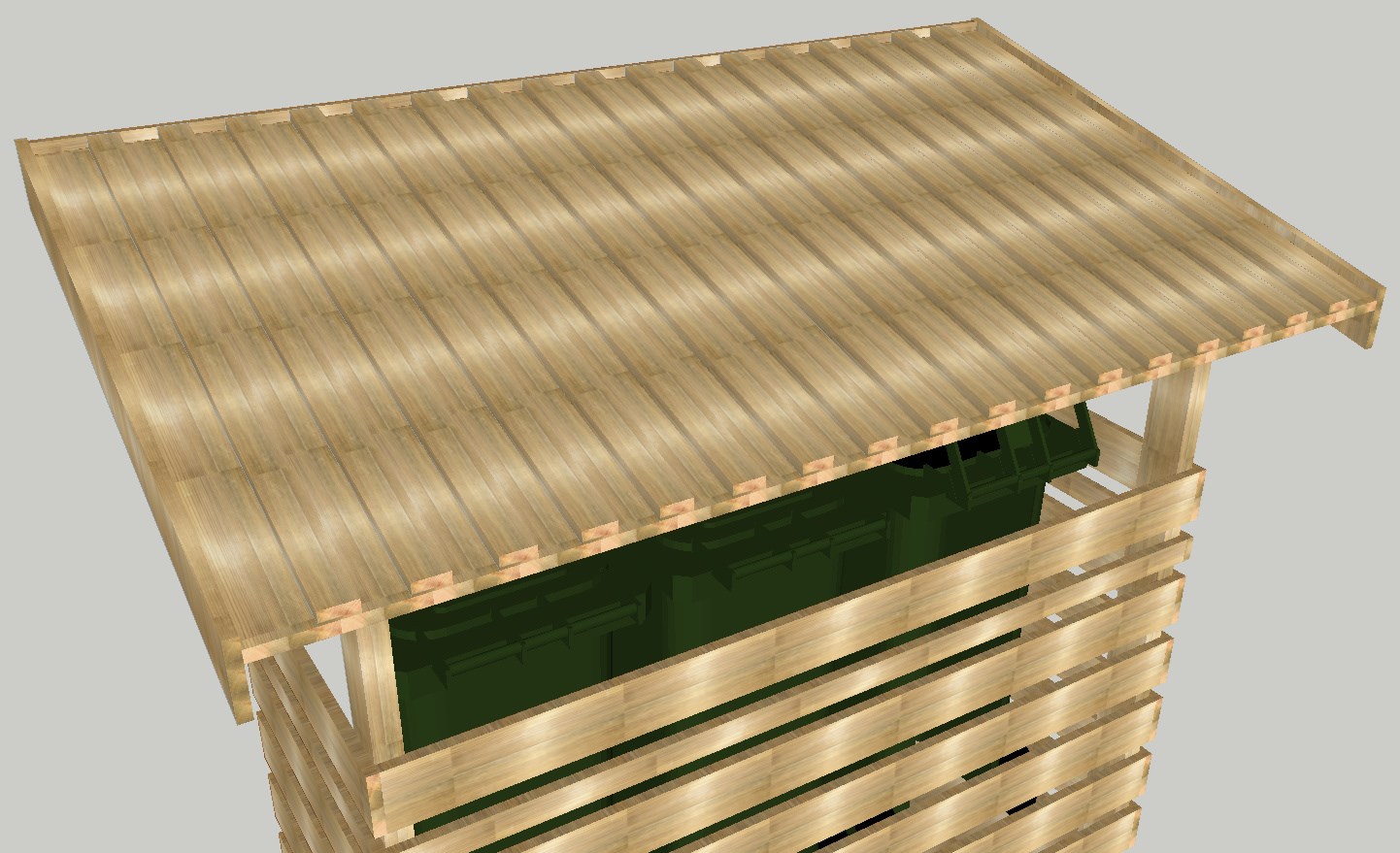

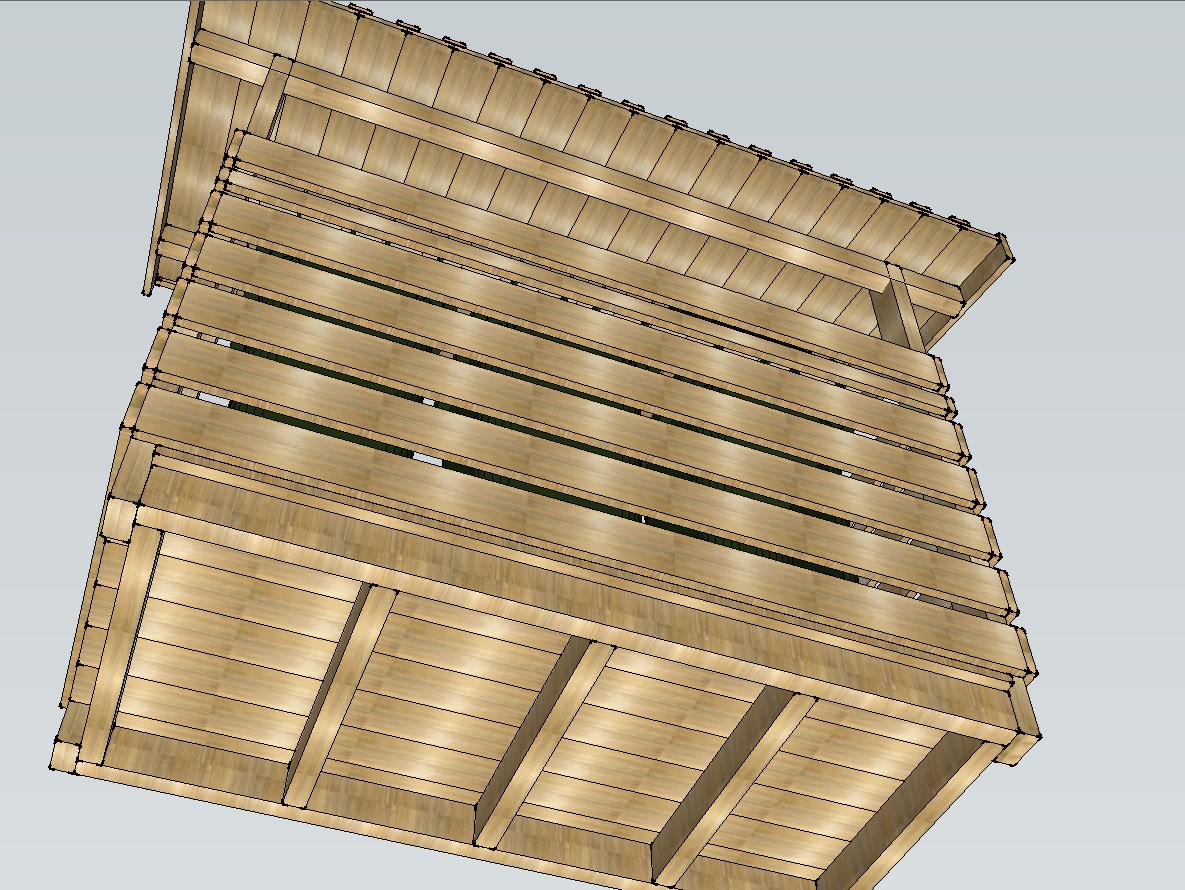

Hmmm. Har aldri laget prosjekttråd. Det jeg kan gjøre er å legge ut 3D modellen som jeg har laget i gratisprogrammet SketchUp. Jeg kan ev. også lage en modell i "exploded view" i den grad det er nødvendig for å se de enkelte material-lengdene. Det er relativt enkelt å endre dimensjoner i SketchUp, så det burde være mulig å tilpasse det til hva som helst.
Trenger kanskje et par dager på å få det ferdig. Den siste modellen er laget med 36x73mm bjelker som foreslått tidligere i tråden - og med plass til 2 x 140 liter og 1 240 liter dunk - også som foreslått i tråden.

Alt av dokumentasjon på det du har lagd er gøy å se på for inspirasjon! Syns de bildene du la ut i starten av tråden så ut som noe jeg kan bruke og jo mere jo bedre spør du meg!

HER ER PROSJEKTET:

Jeg har blitt spurt om å gjøre "tegningene" mine til et søpleskur-prosjekt jeg har stilt spørsmål om her på byggebolig.no. Bruk av tegningene er helt på eget ansvar.

Jeg er ikke spesielt snekkerkyndig. Dette er mitt andre prosjekt tegnet i Google SketchUp v.15. Jeg vet ikke om prosjektfilen er kompatibel med andre versjoner. Søpleskuret mitt står på plass nå og virker solid nok. Jeg vet imidlertid ikke om limtrebjelken i fronten av taket er sterk nok til å tåle noe særlig snø, så jeg har gitt beskjed om at taket bør måkes samtidig med innkjøringen til huset - hver gang.

Jeg valgte å tegne skuret først for å gjøre tiden med saging og snekring mer effektiv.  Takket være tegningen kunne jeg lage en ganske komplett kappeliste før jeg i det hele tatt fant frem verktøyet mitt. Fordi søpleskuret skulle settes opp hos min datter, 15km fra hvor jeg bor, så kappet jeg alt ferdig hjemme hvor jeg har bedre arbeidsforhold.

De usikre målene var:
Lengden på de korte bjelkene i gulvrammen
lengden på bordene til sidepanelet.
lengden på takbjelkene
lengden på skrå-avstiverne.
 - dette fordi bredden på gulvbordene stort sett aldri var nøyaktig 121mm. Jeg kappet derfor alle disse en del lengre enn nødvendig.

Jeg laget ferdig gulvrammen og gulvet hjemme og fraktet denne helt opp til datteren.
Jeg prøvemonterte stolpene med skruer som var kortere og tynnere enn det jeg brukte senere. Alt i skuret er skrudd sammen med unntak av takbjelken foran som er skrudd og limt. Også lektene som dekker skjøtene på taket er både skrudd og limt. Jeg brukte polyuretan lim både fordi det er sterkt og fordi det kan brukes på fuktige impregnerte materialer.

Forøvrig har hele prosjektet bestått av prøving og feiling.
Taket mitt har en vinkel på 26 grader - dette fordi det står ved siden av en trapp med samme vinkel. Hadde det ikke vært for dette og at datteren syns det så finest ut så ville jeg nok valgt en vinkel på ca. 15 grader. Det vil gjøre taket mindre vindutsatt.

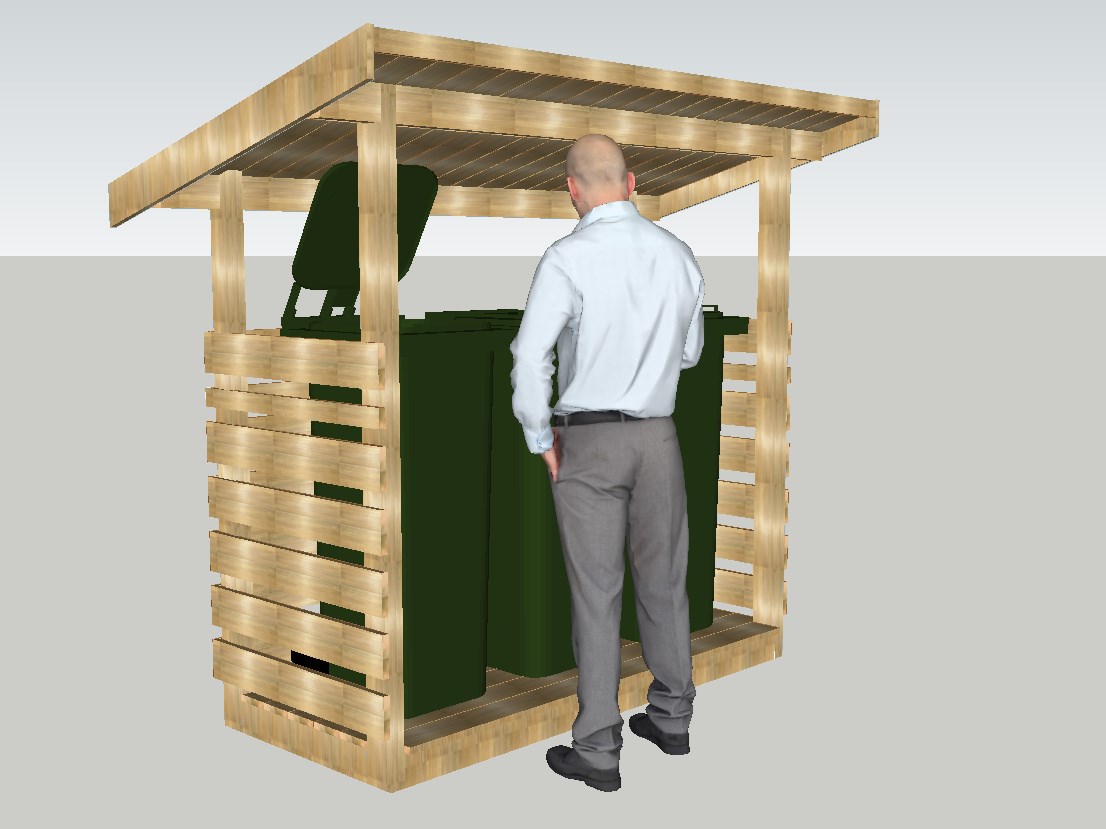

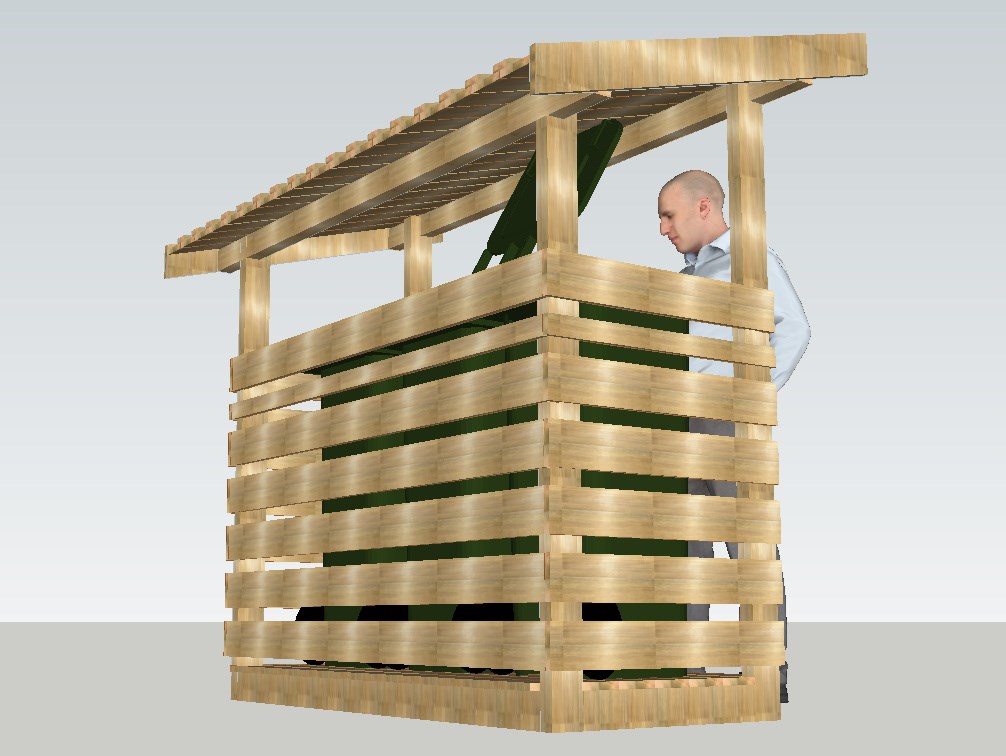

I utgangspunktet planla jeg at avstanden mellom gulv og limtrebjelken skulle være høy nok til at min 193cm høye svigersønn skulle kunne unngå å skalle i den hver gang han tømte søppel. Vi endte med et tak som er så lavt at det akkurat går an å åpne lokkene på søplebøttene uten problemer. Det ble MYE nettere.


Følgende dimensjoner av impregnerte materialer er brukt:

Verandagulv 121 x 21 mm - Dette er brukt til gulv, tak og vegger. Lektene som dekker skjøtene i taket er gulvbord splittet på midten. Ytterst på taket er det brukt en slik lekt splittet midt på en gang til.
Det er også brukt et splittet gulvbord som nest øverste bord i kledningen. Disse er avrundet i kuttflaten.

NB! For å gjøre det lettere å behandle treverket senere er avstanden mellom bordene i kledningen på veggene stor nok til at det er enkelt å komme til med en liten malerrull. Jeg har dillet og malt verandarekkverk og gjerder med pensel tidligere! Aldri mer hvis jeg heller kan bruke rull - uansett om det er beis eller maling.

73 x 36mm er brukt til stolper og takbjelker. Jeg har laget en limtrebjelkle til fronten ved å lime sammen 2 stk 73x36. På den bakerste av disse har jeg splittet avet stykke i samme vinkel som taket. Dette har jeg også gjort på bjelken bak. Her har jeg tatt et par millimeter ekstra så det stykket jeg fjernet kan brukes på toppen av limtrebjelken foran for å få et flatt anlegg for taket (det som ble kappet av bjelken foran ble for liten).

98 x 36mm er brukt til gulvrammen for å gjøre denne noe mer stabil. Avhengig av underlaget for skuret så kan det godt hende det hadde holdt med 73 x 36mm her også.
Skuret jeg har laget er i forkant forankret til restene av en gammel hagemur. I bakkant har jeg brukt Biltema jordspyd med åpning på 73 x 73mm. På arbeidstegningen går stolpene ned til underkant av gulvrammen. Der de ble brukt jordspyd endte jeg med å kappe dem 3cm lenger oppe og skjøte på med 2 stykker 73 x 36mm som jeg limte/skrudde sammen - den ene 3cm lengre enn den andre.
Disse jordspyd stolpene ligger halvveis under rammen og halvveis på utsiden - under stolpene til veggene.

Google SketchUp 15 kan lastes ned her; http://sketchup-make.en.softonic.com/
Dette ser ut til å være en grei instruksjonsvideo: https://www.youtube.com/watch?v=_2RRkGG7y7k

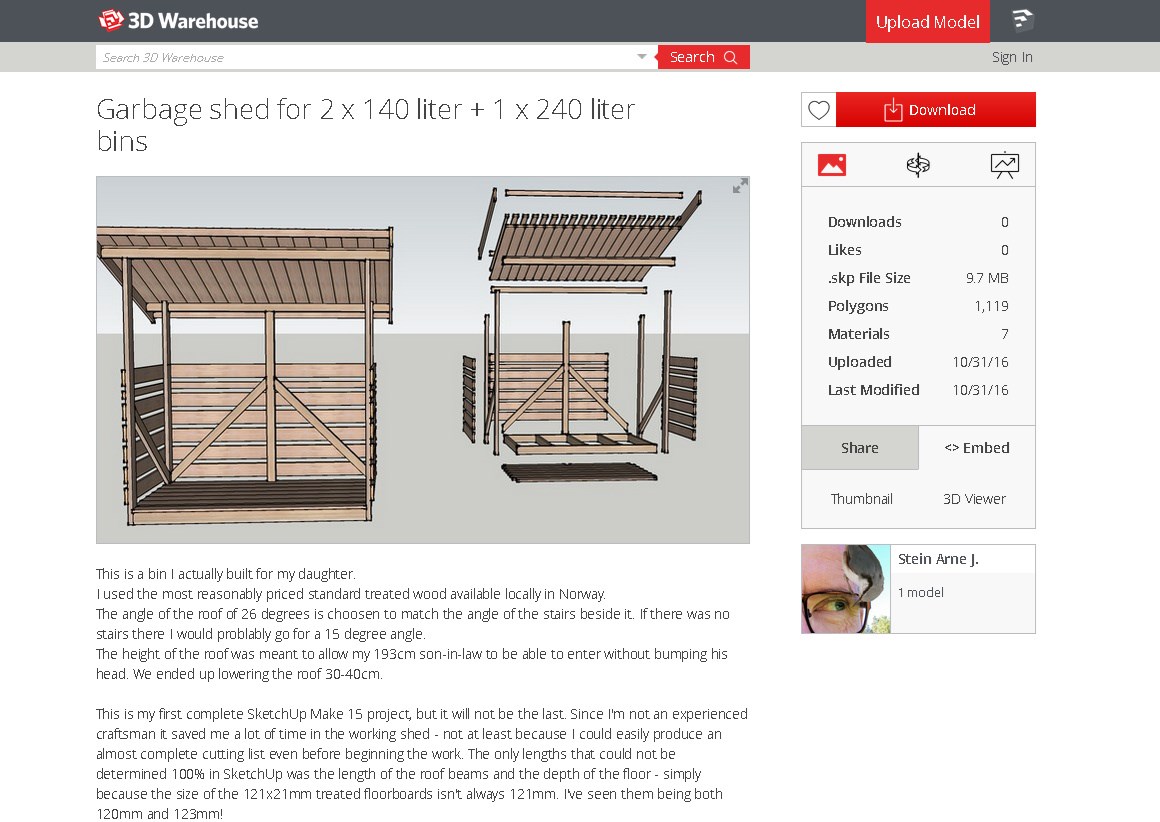

Selve 3D modellen finner du her: https://3dwarehouse.sketchup.com/model.html?id=5b7bc6e1-532b-4558-9658-e583bbdf9954

Du kan også åpne 3D Warehouse i SKetchup og søke på "Garbage shed for 2 x 140 liter + 1 x 240 liter bins" (uten "").
Det er to utgaver av skuret i modellen - en "ferdig" modell og en oppdelt som jeg håper gjør det enklere å ta mål.

Ved å bruke tasten T for "tape measure" i SketchUp er det enkelt å sjekke målene på hver enkelt plankebit brukt i søpleskuret. Bare klikk på et hjørne og flytt pekeren til neste hjørne.

Siste redigering: Monday, October 31, 2016 4:16:48 PM av SyrinxGC

Fabelaktig! Flotte beskrivelser i tillegg til 3D-figur, samt egne vurderinger rundt valgene. Kan ikke bli bedre

boany Monday, October 31, 2016

Fabelaktig! Flotte beskrivelser i tillegg til 3D-figur, samt egne vurderinger rundt valgene. Kan ikke bli bedre

Takk. Ser gjerne bilder her hvis du eller andre ender med å bygge noe lignende.

Her er foto av prosjektet og et noen andre prosjekt fra samme sted. https://flic.kr/s/aHskMNfCyX
