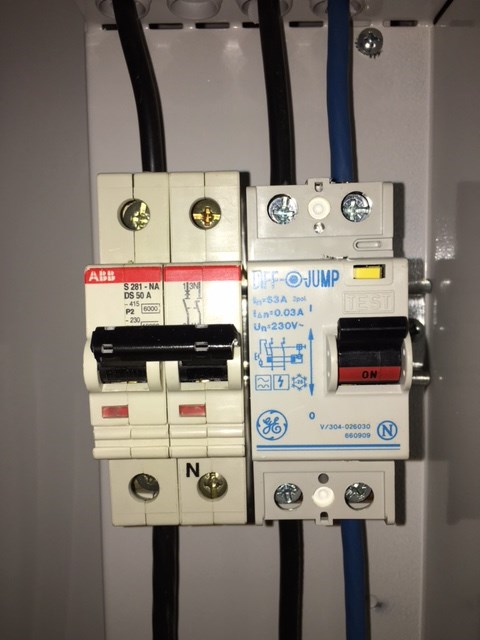

Det er størst sannsynlighet for at du er tilkoblet et 400V nett. Jeg vil anse det som mindre sannsynlig at man har benyttet feil sikringer i et helt skap. Merkingen du refererer til på sikringene (230V og 400V) opplyser bare om hva som er tillatt som maks spenning mellom polene. Det er ikke feil å benytte sikringer med vern i begge polene i et TN-nett, det gir høyere sikkerhet. Sikringer med vern i kun den ene polen er rimeligere, og blir derfor benyttet i noen anlegg for å redusere kostnadene (selv om det utgjør en marginal forskjell...). N-merkingen på samleskinnen er også et element som forsterker teorien om at du antagelig har et 400V TN-nett. Noen skinner har dog universell merking, som kan være forvirrende.
Har du 400V TN-nett så er alt her helt lovlig og riktig montert. Dersom du ikke har 400V TN-nett så har du feil sikringer.
En av måtene du kan få bekreftet om du har et 400V TN-nett er å se på inntakssikringen / hovedsikringen. Har du en 3-polet hovedsikring, så har du antagelig ikke distribuert N-leder, og er antagelig ikke tilkoblet et TN-nett. Dersom du har 4-polet hovedsikring, så er du garantert tilkoblet et TN-nett med distribuert N-leder.
Man oppfordrer dog ikke til å fjerne kapsling på inntaksvern. Skal kapsling på inntaksvern åpnes ved spenningssatt inntak skal man benytte godkjent hjelm, visir og hansker, ellers er det et direkte brudd på FSE.
I et 16 mm rør er der ikke lov med 2 kurser. Noen velger å gjøre det likevel. Dersom det trekkes inn 5 stk 2,5qmm ledere i et 16 mm rør, må begge sikringene være 10A med redusert I2.
I et 20 mm rør er det lov med 2 stk kurser, hvor det kan trekkes kan 5 stk 2,5qmm ledere. Eneste forskjell er at dette er en lovlig installasjon. Sikringene kan fortsatt ikke være mer enn 10A og med redusert I2 verdi.
I et 25 mm rør er det også lov til å trekke inn flere kurser. I et slikt tilfelle kan man trekke inn 3 stk 6qmm til en 20A eller 25A kurs, samt 2 stk 2,5qmm til en 10A kurs med redusert I2.
Hva blir konsekvensen av å ha 5 stk 2,5 i 16mm rør ? Når sikringen er 2x16A . Sånn praktiskt ?
5 stk 2,5mm2 med 2 x 16A kurser i felles rør er ikke lov under noen omstendighet. Ledertemperaturen blir for høy ved overbelastning, som gjør at ledningen smelter og antenner før sikringen har løst ut.
2 stk 16A kurser kan overbelastes til inntil 10670W i opptil 60 minutter før sikringen løser ut. Ledertemperaturen i det trange røret passerer 70*C lenge før sikringen har løst ut.
Ved føring av 2 stk 16A kurser med 2,5mm2 tverrsnitt i samme rør skal sikringene løse ut innen 60 minutter ved overbelastning opptil 6600W. I eksempelet du trekker frem hvor det er 2 stk 16A kurser i samme rør kan lederne overbelastes med ytterligere 4000W før sikringene løser ut ihht kravene. Dette skaper et alvorlig faremoment.
Har du 400V TN-nett så er alt her helt lovlig og riktig montert. Dersom du ikke har 400V TN-nett så har du feil sikringer.
En av måtene du kan få bekreftet om du har et 400V TN-nett er å se på inntakssikringen / hovedsikringen. Har du en 3-polet hovedsikring, så har du antagelig ikke distribuert N-leder, og er antagelig ikke tilkoblet et TN-nett. Dersom du har 4-polet hovedsikring, så er du garantert tilkoblet et TN-nett med distribuert N-leder.
Du er nok tilkoblet et 400V TN-nett, med kun 1 fase + N-leder.
Ettersom du ikke har 3-fase tilgjengelig, kan du ikke benytte en 3-fase 400V kurs som fordeles til platetopp og stekovn.
Tusen takk for hjelpen. Lærer litt hele tiden
Elruts
Man oppfordrer dog ikke til å fjerne kapsling på inntaksvern. Skal kapsling på inntaksvern åpnes ved spenningssatt inntak skal man benytte godkjent hjelm, visir og hansker, ellers er det et direkte brudd på FSE.
Hva blir konsekvensen av å ha 5 stk 2,5 i 16mm rør ? Når sikringen er 2x16A . Sånn praktiskt ?
2 stk 16A kurser kan overbelastes til inntil 10670W i opptil 60 minutter før sikringen løser ut. Ledertemperaturen i det trange røret passerer 70*C lenge før sikringen har løst ut.
Ved føring av 2 stk 16A kurser med 2,5mm2 tverrsnitt i samme rør skal sikringene løse ut innen 60 minutter ved overbelastning opptil 6600W. I eksempelet du trekker frem hvor det er 2 stk 16A kurser i samme rør kan lederne overbelastes med ytterligere 4000W før sikringene løser ut ihht kravene. Dette skaper et alvorlig faremoment.
Hvor ønsker du å finne ut om det er 3-fase? Tenker du på inntakskabel? Hovedsikring? Platetopp?
