Ting tar tid. Av diverse årsaker ble dette prosjektet satt på vent fram til i fjor høst, og så gjorde jeg en del da, men fikk det først ferdig nå, rett før de følsomme nesene begynner på ferien sin! Så for ti minutter siden ble filteret tatt i bruk.
Jeg bygde en kasse på 60x60 og 100 høy, med 60x40x80 som hovedkammer for kullet og 60x20x80 som reservekammer i tilfelle det ble for mye motstand. Det er jo mye lettere å åpne opp et ekstra kammer hvis det trengs enn å bygge til et nytt. Materialet er 5 cm tykk tetti, som var lett å jobbe med og lime. Luftingen fra renseanlegget går inn nederst i et 75 mm avløpsrør (som er på rundt 15 meter for å få en mest mulig skjult plassering av filterkassa). Der nede har jeg et 10 cm fordelingskammer til luften, så ligger det et aluminiusmgitter for å holde kullet i filterkammeret. Over det er filterkammeret, og så enda et alugitter for ikke å trekke kull opp i vifte. I toppen er det skåret et 315 mm hull til vifta (som nevnt en Systemair Sileo K315 L , med justeringstrafo fra 1-5, der 5 tilsvarer en middels jetmotor og 1 er hørbart bare et par meter unna) som står oppå hovedkassa. Til slutt bygde jeg en liten kasse på 45x45x20 til utluftingen fra vifta, der det fører ut et 75 mm rør til. Det ender bare midt på kassa, planen var å legge det i rør lenger bort fra plattingen hvis det var nødvendig.
Det hele er limt sammen og fuget i alle skjøter med Megaflis' Megastrong-lim. Hele hovedkassa er i tillegg kledd utvendig med 0,2 mm dampsperreplast for å få den helt lufttett, limt sammen med Sicrall-teip, men jeg tror egentlig ikke det var nødvendig.
Jeg fylte ikke kammeret helt opp, bare ca. 2/3 for testen, det tilsvarte en sekk med kull. Og resultatet? Jeg sto og sniffet luften som kom ut og det var ikke den MINSTE ANTYDNING til kloakkluft. Luften var varm (det er sol og varmt i dag, så renseanlegget går ganske varmt, med både forråtnelsen og påvirkning utenfra), men fullstendig nøytral i lukten. Det holder faktisk å ha vifta på 1, jeg merket tydelig suget i den gamle luftepipa, som er i motsatt enden av anlegget og hytta for dette. Så den er nå sperret av, og luften kommer gjennom lokkene over inspeksjonslukene/tømmingslukene, og gjennom mekanismen.
Så denne Petter Smart-spiren kan sette et kryss i taket for enda et vellykket prosjekt. Neste prosjekt blir å bygge det inne i et lite trehus, akkurat nå er det bare lagt byggplast og så en tung lerretspresenning over det hele.

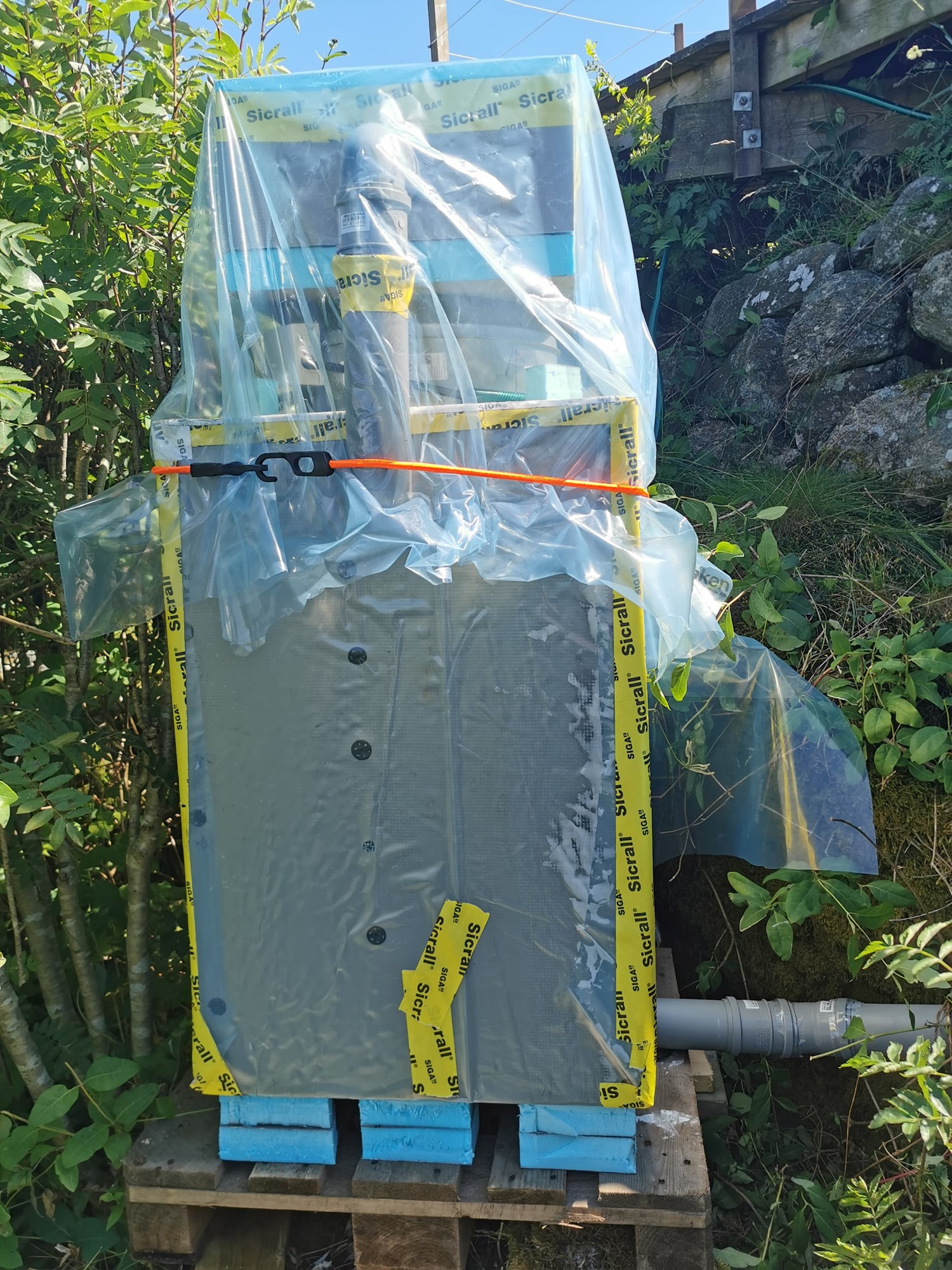

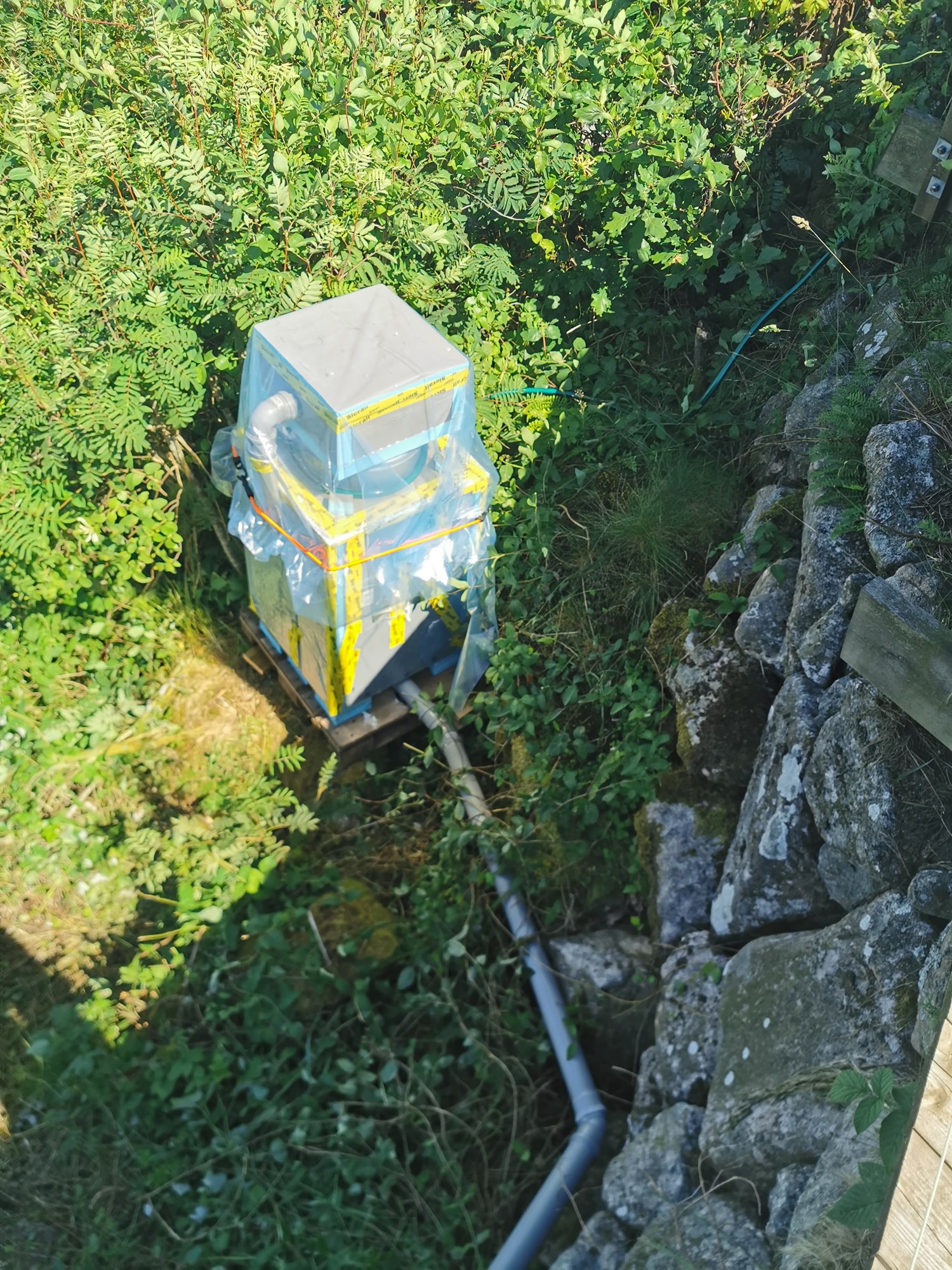

Her er et par bilder før lerretspresenningen. Det ser ut som jeg har en robot fra en sci-fi-film fra 50-tallet her!
