Solvarmer, Thermosyphon og rørsystem
6
0
Hei!
Tenker å lage en hjemmelaget varmtvannsløsning for hytta ved hjelp av en gammel varmtvannsbereder og en hjemmelaget solvarmer.
Det er noen forutsetninger her:
1. Kaldtvannstilførselen til hytta fungerer etter hevert-prinsippet
2. VVB er plassert høyere enn solvarmer, slik at thermosyphon-kan foregå
Har laget et forslag til kobling, men er usikker på om det er den mest effektive måten å gjøre det på.
Er heller ikke sikker på om jeg ønsker et trykksatt system eller ikke..

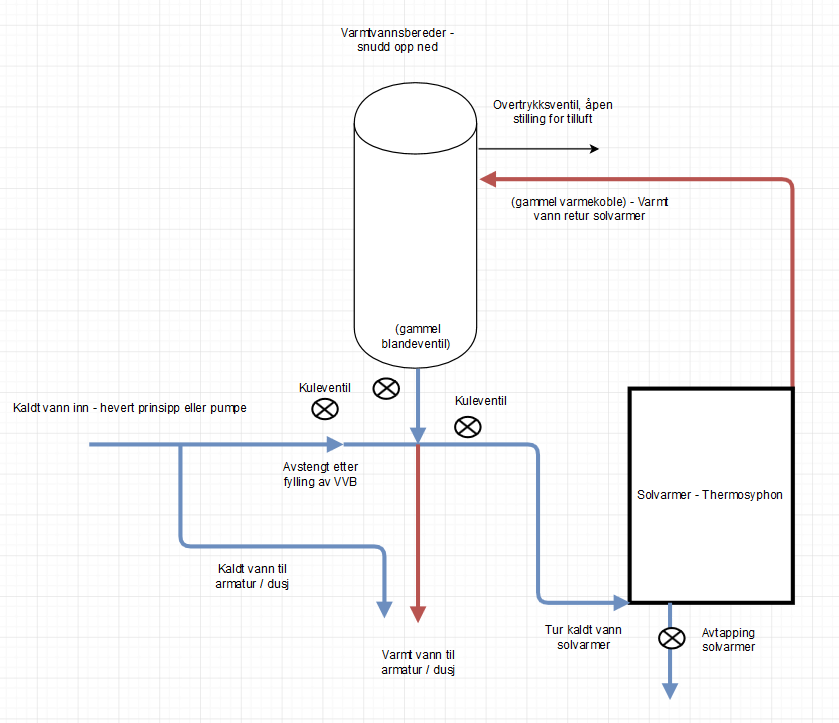

Tenkte noe slikt:
Kan en ombygd VVB uten blandeventil være trykksatt i tradisjonell forstand / vil det i det hele tatt fungere?
Eventuelt, hvordan/hvor kan jeg plassere en trykksensitiv pumpe for å få trykk på varmt og kaldt vann til dusj?
Tenker å lage en hjemmelaget varmtvannsløsning for hytta ved hjelp av en gammel varmtvannsbereder og en hjemmelaget solvarmer.
Det er noen forutsetninger her:
1. Kaldtvannstilførselen til hytta fungerer etter hevert-prinsippet
2. VVB er plassert høyere enn solvarmer, slik at thermosyphon-kan foregå
Har laget et forslag til kobling, men er usikker på om det er den mest effektive måten å gjøre det på.
Er heller ikke sikker på om jeg ønsker et trykksatt system eller ikke..
Tenkte noe slikt:
Kan en ombygd VVB uten blandeventil være trykksatt i tradisjonell forstand / vil det i det hele tatt fungere?
Eventuelt, hvordan/hvor kan jeg plassere en trykksensitiv pumpe for å få trykk på varmt og kaldt vann til dusj?
Gitt en moderne vvb med sikkerhetsventil ved gulvet og blandeventil på toppen. Kv innløpet går fra blandeventilen i et langt rør ned mot bunnen i tanken. Vanntrykket presser vv ut mot blandeventil på toppen.
Trykkløst system:
Fjern sikkerhetsventil og blandeventil. Vv fra thermosyphon inn på toppen med lufting. Vv ut fra sikkerhetsventilstuss. Vvb må stå tilstrekkelig høyt over dusjhodet til at det blir litt trykk.
Dersom dårlig trykk kan du utnytte trykket fra heverten. Da stenger du lufting, åpner for påfyll. Nå har du trykk på både vv og kv.
Temperaturen i dusjen er trolig vanskelig å automatjustere, du må bruke vanlig gammel dobbelkran.
Trykksatt system:
Du kobler inntak og vvb som ved elektrisk oppvarming. Henter vv fra blandeventil som vanlig, men setter blandeventil til max varmt vann.
Ved sikkerhetsventil settes T-stykke. Et løp tilbake til thermosyphon, et løp til sikkerhetsventil. På varm side ledes varmt vann fra thermosyphon til vv utløpet. Mulig du bør ha en tilbakeslagsventil i røret fra varmepanelet.
En forutsetning her er at det ikke er tilbakeslagsfunksjon i blandeventil.
Dette er et hasta la vistaforslag som et utgangspunkt.
Fjern sikkerhetsventil og blandeventil. Vv fra thermosyphon inn på toppen med lufting. Vv ut fra sikkerhetsventilstuss
<----------- og kv-tur TS fra gammel varmekoble-tilkobling (5/4")?
Trykksatt system:
Ved sikkerhetsventil settes T-stykke. Et løp tilbake til thermosyphon, et løp til sikkerhetsventil.
<---- Tur kv til TS?
På varm side ledes varmt vann fra thermosyphon til vv utløpet.
En forutsetning her er at det ikke er tilbakeslagsfunksjon i blandeventil.
<---- Det trenger jeg kanskje ikke ta hensyn til / være en begrensning, hvis jeg har TS-Retur inn der gammel varmekoble sto?
I et trykkløst system må en nok tappe slik du foreslår. En får da det kaldeste vannet først.
