Bryte strøm til utvalgte stikk - Korrekt prosjektering?
49
0
Hei,
Holder på å pusse opp en enebolig, og skal i den forbindelse oppgradere alt elektrisk. Hadde i den forbindelse et ønske om å kunne styre utvalgte stikk i hvert rom med en bryter ved dør.
Gav beskjed til elektriker om at jeg forstod det slik at vi kunne legge 3 ledere + jord til hvert stikk, slik at vi kunne "bypasse" utvalgte stikk - hvis det skulle dukke opp et ønske om å IKKE bryte strømmen til utvalgte stikk.
Elektriker har nå prosjektert anlegget, men jeg klarer ikke å se at den ønskede funksjonaliteten er tilstede. Kan noen bekrefte om dette er tilfellet?

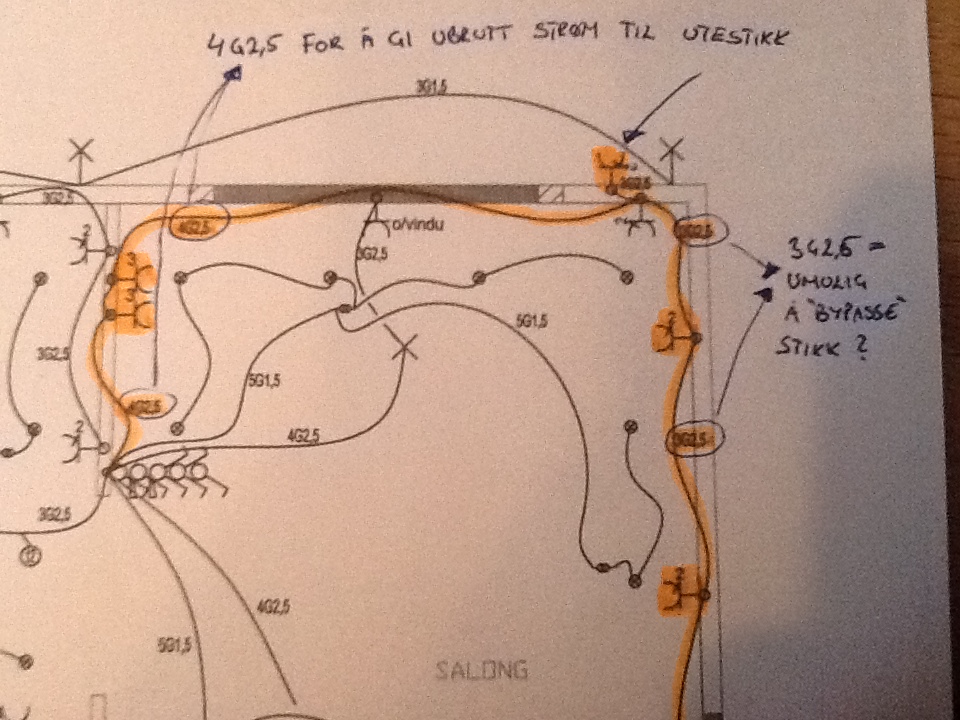

Vedlagt er tegning av det elektriske anlegget i stua.
Her går det:
4G2,5 til første stikk (virker lovende)
4G2,5 til andre stikk (still promising)
3G2,5 til utestikk (hmmmm)
3G2,5 til tredje innestikk (dette går vel ikke bra....?)
Slik jeg forstår dette har det nå blitt lagt fire ledere til de to første stikkene for å kunne gi ubrutt strøm til utestikket, mens alle innestikk vil brytes når bryter slås av. Stemmer dette, eller er det mulig å koble slik at for eksempel det fjerde stikket alltid har strøm?
Er den enkleste måten og ordne dette på og bare legge til en leder på alt som er prosjektert?
Gode råd mottas med stor takk!
Holder på å pusse opp en enebolig, og skal i den forbindelse oppgradere alt elektrisk. Hadde i den forbindelse et ønske om å kunne styre utvalgte stikk i hvert rom med en bryter ved dør.
Gav beskjed til elektriker om at jeg forstod det slik at vi kunne legge 3 ledere + jord til hvert stikk, slik at vi kunne "bypasse" utvalgte stikk - hvis det skulle dukke opp et ønske om å IKKE bryte strømmen til utvalgte stikk.
Elektriker har nå prosjektert anlegget, men jeg klarer ikke å se at den ønskede funksjonaliteten er tilstede. Kan noen bekrefte om dette er tilfellet?
Vedlagt er tegning av det elektriske anlegget i stua.
Her går det:
4G2,5 til første stikk (virker lovende)
4G2,5 til andre stikk (still promising)
3G2,5 til utestikk (hmmmm)
3G2,5 til tredje innestikk (dette går vel ikke bra....?)
Slik jeg forstår dette har det nå blitt lagt fire ledere til de to første stikkene for å kunne gi ubrutt strøm til utestikket, mens alle innestikk vil brytes når bryter slås av. Stemmer dette, eller er det mulig å koble slik at for eksempel det fjerde stikket alltid har strøm?
Er den enkleste måten og ordne dette på og bare legge til en leder på alt som er prosjektert?
Gode råd mottas med stor takk!
Du kan koble slik at både utestikk og tredje innestikk får konstant strøm, eller at begge er bryteravhengig, (avhengig av hvordan de to lederene fra 2+jord kobles sammen med de fra 3+jord -brutt eller ubrutt L-leder) men du får ikke til at utestikk er konstant på og stikk3 er bryteravhengig. Da må du ha 3+jord helt frem til stikk3.
Edit: rettere sagt må du ha 3+jord frem til utestikket, derfra videre til stikk3 er det forsåvidt nok med 2+jord -om du vil endre funksjonen på stikk3 kan det gjøres i sammenkoblingen ved utestikket -men da blir det ikke mulig å legge til et stikk4 lenger ut på kursen med valgbar funksjon (i forhold til stikk3 -de må da virke likt...) senere.
Ok, så hvis jeg finner ut at jeg ønsker at et eller flere av stikk 4-8 (ikke vist på tegningen laset opp, men de fortsetter på sløyfa) skal ha konstant spenning, er dette ikke mulig når de er koblet sammen med 3G2,5 leder?
Menmen, veldig kjekt å få faglig støtte her
(Altså ikke nødvendig å oppgrader både 4G2,5 --> 5G2,5 lederene og 3G2,5 --> 4G2,5 lederne)
