Hvilken karakteristikk/kategori/type er mine sikringer?
4
0
Hei! Jeg lurer rett og slett på om noen kan fortelle meg hvilken karakteristikk/kategori/type mine automatsikringer er? Altså det som skal fortelle hvor kvikke eller trege de er. Har skjønt at det er type B og C som er mest vanlig i norske hus og leiligheter, etterfulgt av A og D.

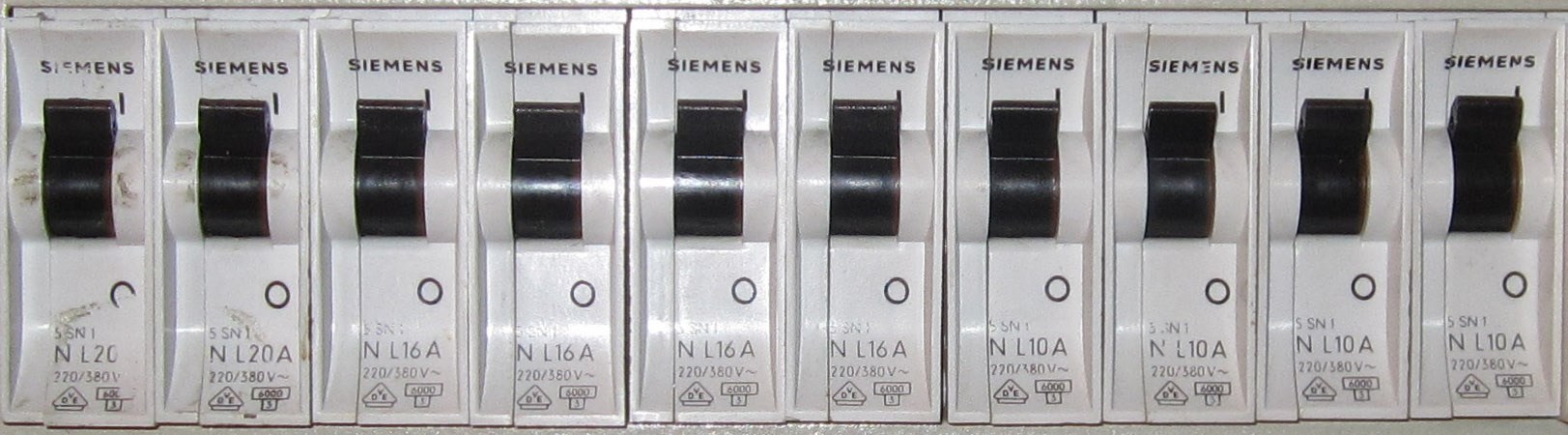

På mine sikringer kommer det dog ikke helt tydelig frem for meg. Det står forsåvidt en A, men det er rett bak størrelsen på sikringen, så det kan like gjerne står for "ampere". Bildet av sikringene ser dere under.
Teksten på de er som følger:
5 SN 1
N L10/16/20 A
220/380 V ~
DVE 6000/3
Noen forslag?
På mine sikringer kommer det dog ikke helt tydelig frem for meg. Det står forsåvidt en A, men det er rett bak størrelsen på sikringen, så det kan like gjerne står for "ampere". Bildet av sikringene ser dere under.
Teksten på de er som følger:
5 SN 1
N L10/16/20 A
220/380 V ~
DVE 6000/3
Noen forslag?
L karakteristikk er en gammel karateristikk, som har mye de samme egenskapene som gamle smeltesikringer i forhold til utløsetid.
L10A har I2 = 1,9 x In. Det vil si at en L10A automatsikring kan overbelastes med inntil 19A i inntil 60 minutter før den løser ut.
L16A har I2 = 1,75 x In. Det vil si at en L16A automatsikring kan overbelastes med inntil 28A i inntil 60 minutter før den løser ut.
@eydybdal: Det er flott at du skrev om overbelastningsfaktoren, for det var nemlig mitt neste spørsmål. Vet du også hva den er for sikringen på 20 ampere? Og hvor finner jeg en oversikt over dette?

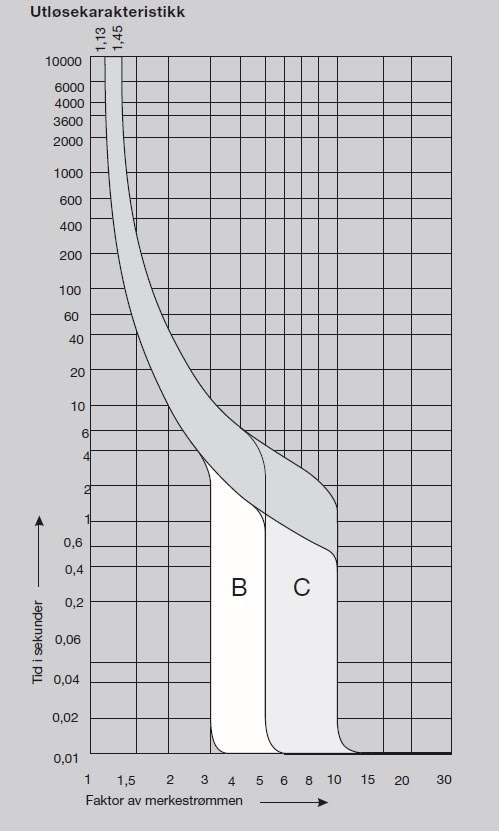

Jeg så på en annen oversikt over utløserkarakteristikk for B-sikringer (se vedlagt bilde), og de viser en litt annen faktor enn de du nevner her, eydybdal (ref. elektrikern som nevnte at L-sikringer nå kalles B-sikringer).
Karakteristikkene ble forandret i 1991 samtidig som vi fikk nye belastningstabeller for kabel. B, C og D kom da. Før den tid var det ikke noen egentlig fokus på utløseverdiene på sikringene.
Men er det noen som vet I2-verdien på en 20 ampere L-sikring?
Der hvor man tidligere benyttet L-sikringer, benytter man pr i dag B-sikringer. L-karakteristikk og B-karakteristikk er lik i forhold til kortslutning/startstrøm, hvor de løser ut raskt (I5 = 5 x In). I forhold til overbelastning kan en L-karakteristikk overbelastes dobbelt så mye som en B-karakteristikk.
Kurven du viser til over er en "standard" B-karakteristikk-kurve.
Både Eaton og Schneider har B-automater med andre verdier enn dette. Eksempelvis benyttes det mye sikringer med redusert I2 verdi for å ta hensyn til strengere krav som er innført de siste årene. Mange B-automater har I2 helt ned til 1,2 x In.
L16A har I2 = 1,75 x In
L20A har I2 = 1,7 x In

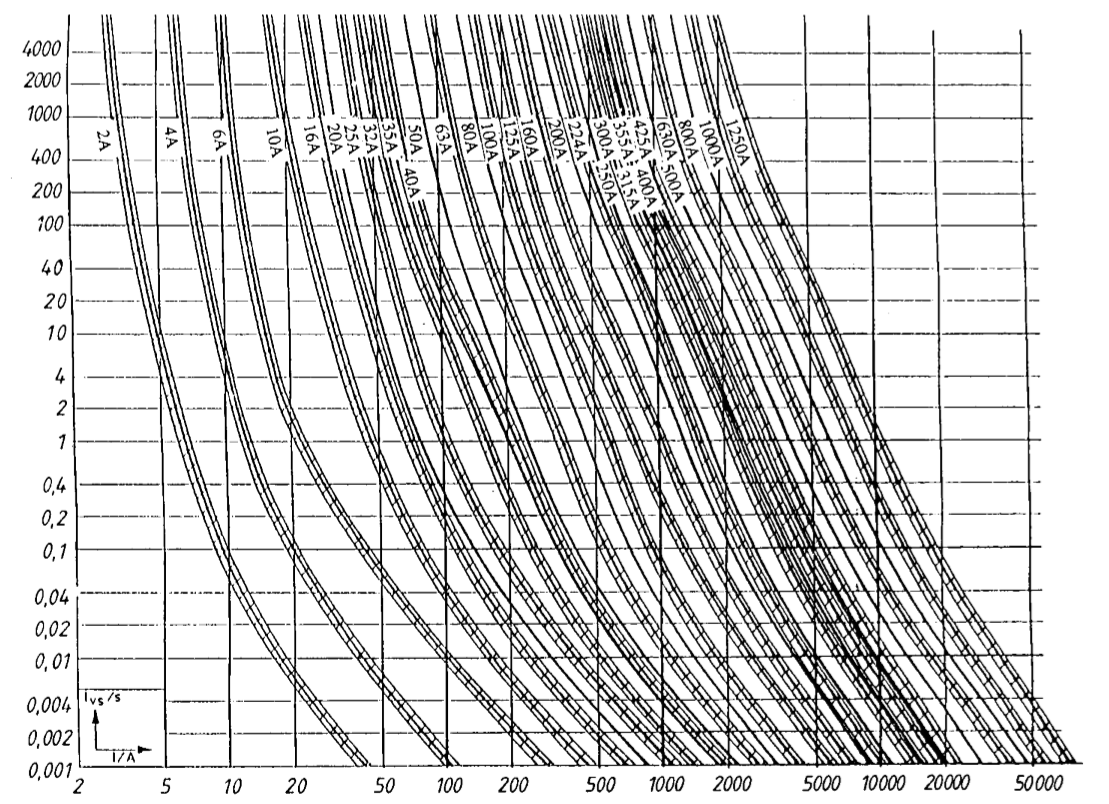

Kurve for L-karakteristikk:
