Riktig kobling
23
0
Jeg skal skifte en mekanisk termostat bryter til et gammelt bad, og jeg vil forsikre meg om at jeg kobler riktig.

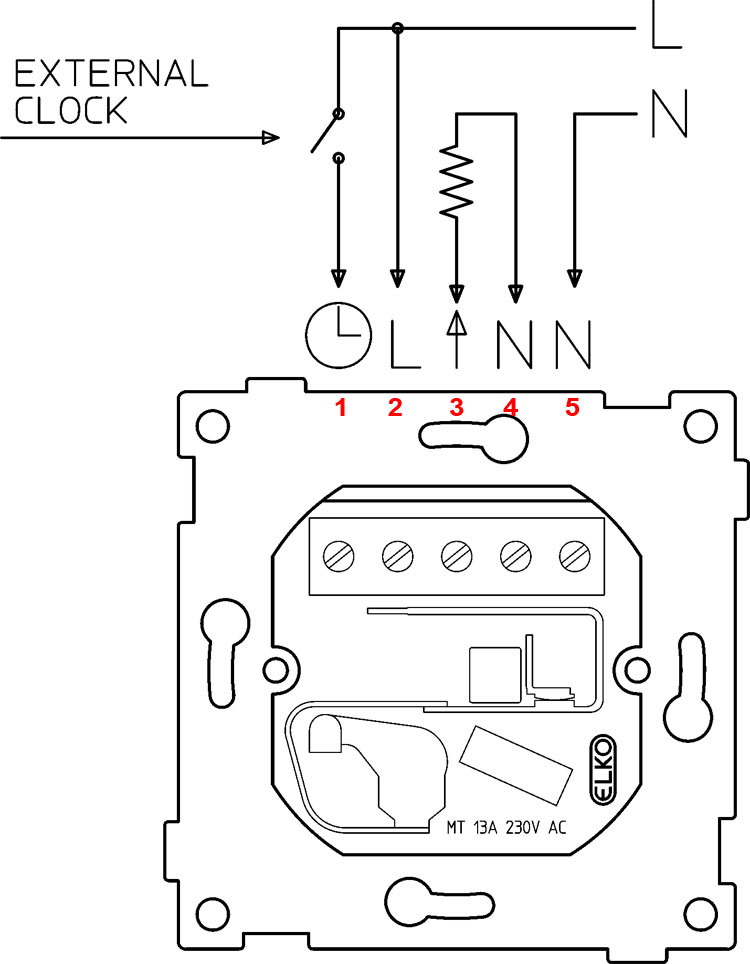

Nedenfor ser du et bilde av den nye bryteren.
Jeg har en blå leder (N) og en svart leder (L) i begge ender (altså innstrøm og kabel fra varmekabel).
Det virker på meg som at blå inn-leder skal kobles til nr. 5, og svart inn-leder skal kobles til nr. 2.
Det jeg er litt usikker på er hvor jeg kobler den blå og svarte lederen til selve varmekabelen. Det kan virke som L skal krysskobles på nr. 2, mens den blå fra varmekabelen skal kobles til nr. 3.
Noen som kan bekrefte dette, eller forklare?
Nedenfor ser du et bilde av den nye bryteren.
Jeg har en blå leder (N) og en svart leder (L) i begge ender (altså innstrøm og kabel fra varmekabel).
Det virker på meg som at blå inn-leder skal kobles til nr. 5, og svart inn-leder skal kobles til nr. 2.
Det jeg er litt usikker på er hvor jeg kobler den blå og svarte lederen til selve varmekabelen. Det kan virke som L skal krysskobles på nr. 2, mens den blå fra varmekabelen skal kobles til nr. 3.
Noen som kan bekrefte dette, eller forklare?
Fra en som ikke vet svaret på det du spør om.
Stefan
Ingen utdanning innen bygg, anlegg, elektro eller VVS.
Jeg ble bare litt forviirret av tegningen til Elko.
