Trenger kjapp koblingshjelp for ringeklokke....
 364     Omegn     0

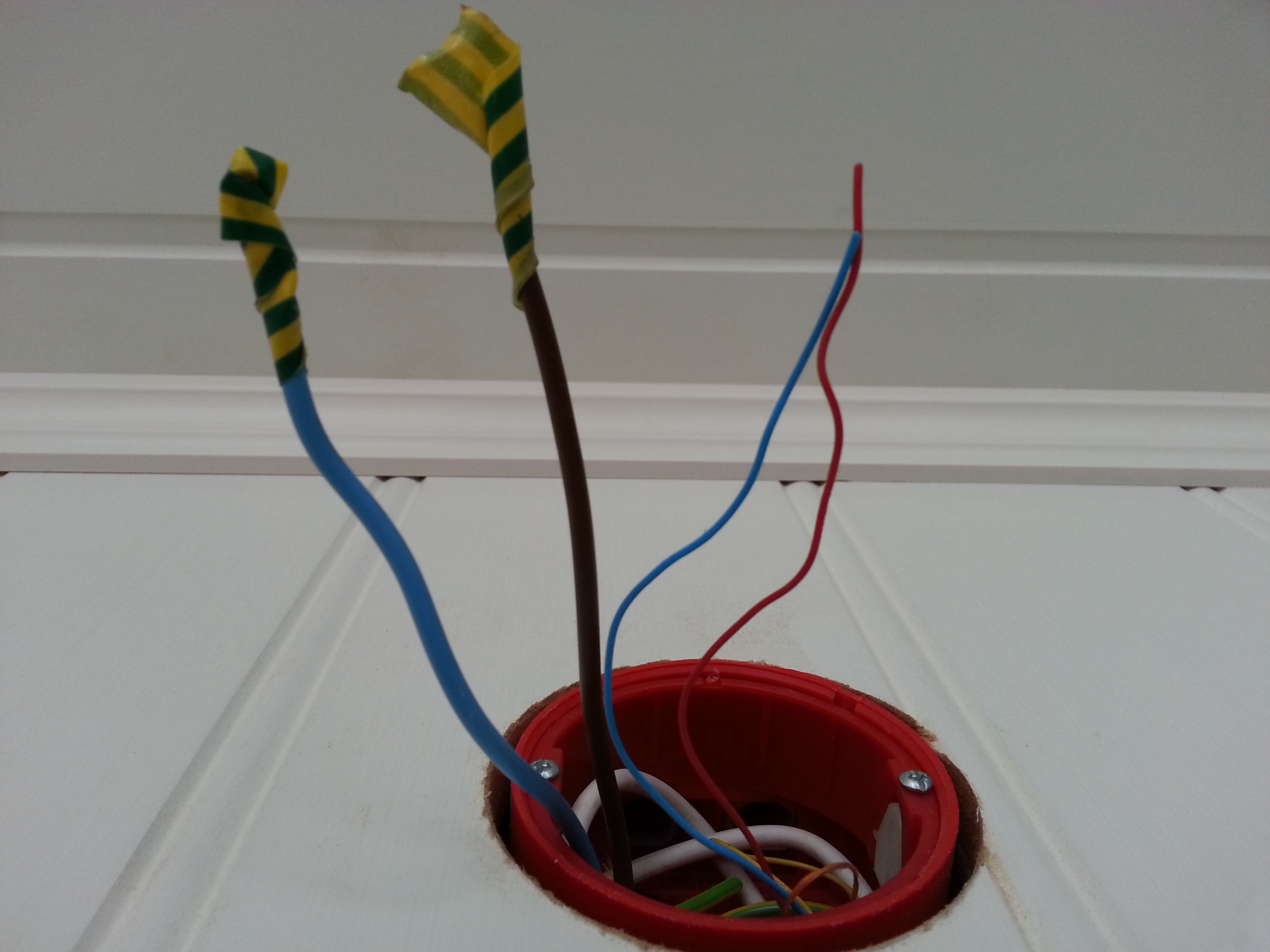

Skjønner ikke så mye av dette... De 2 tynne ledningene er fra ringeknappen, de 2 andre er fra trafo i sikringsskapet. Har ringeknapp med LED-belysning. Hvordan koble dette??
Trenger kjapp koblingshjelp for ringeklokke.... - 11.jpg - DonThomaso
Trenger kjapp koblingshjelp for ringeklokke.... - 12.jpg - DonThomaso
Trenger kjapp koblingshjelp for ringeklokke.... - 13.jpg - DonThomaso
Signatur
  Siter
   #1
 25,405     Akershus     0

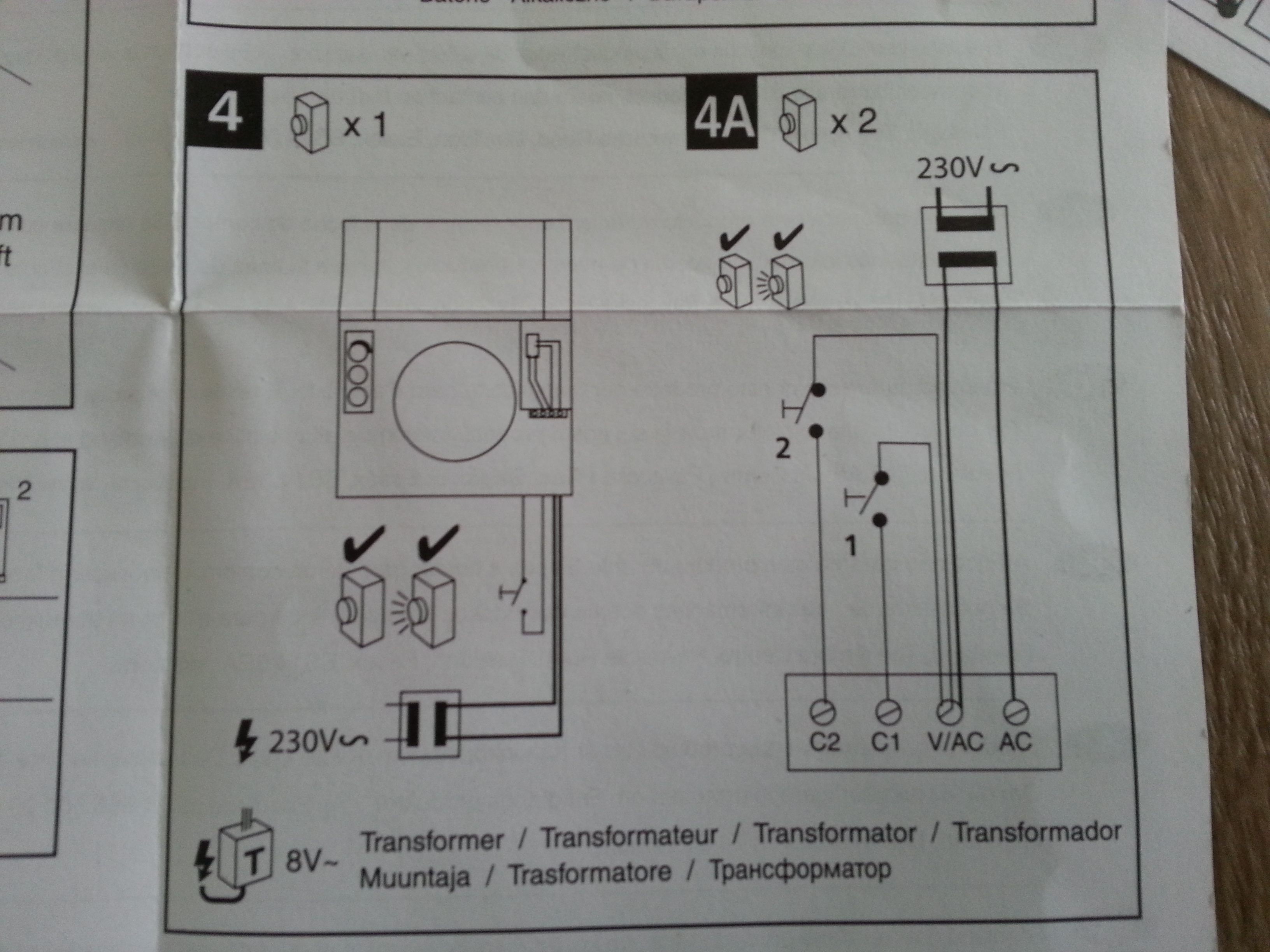

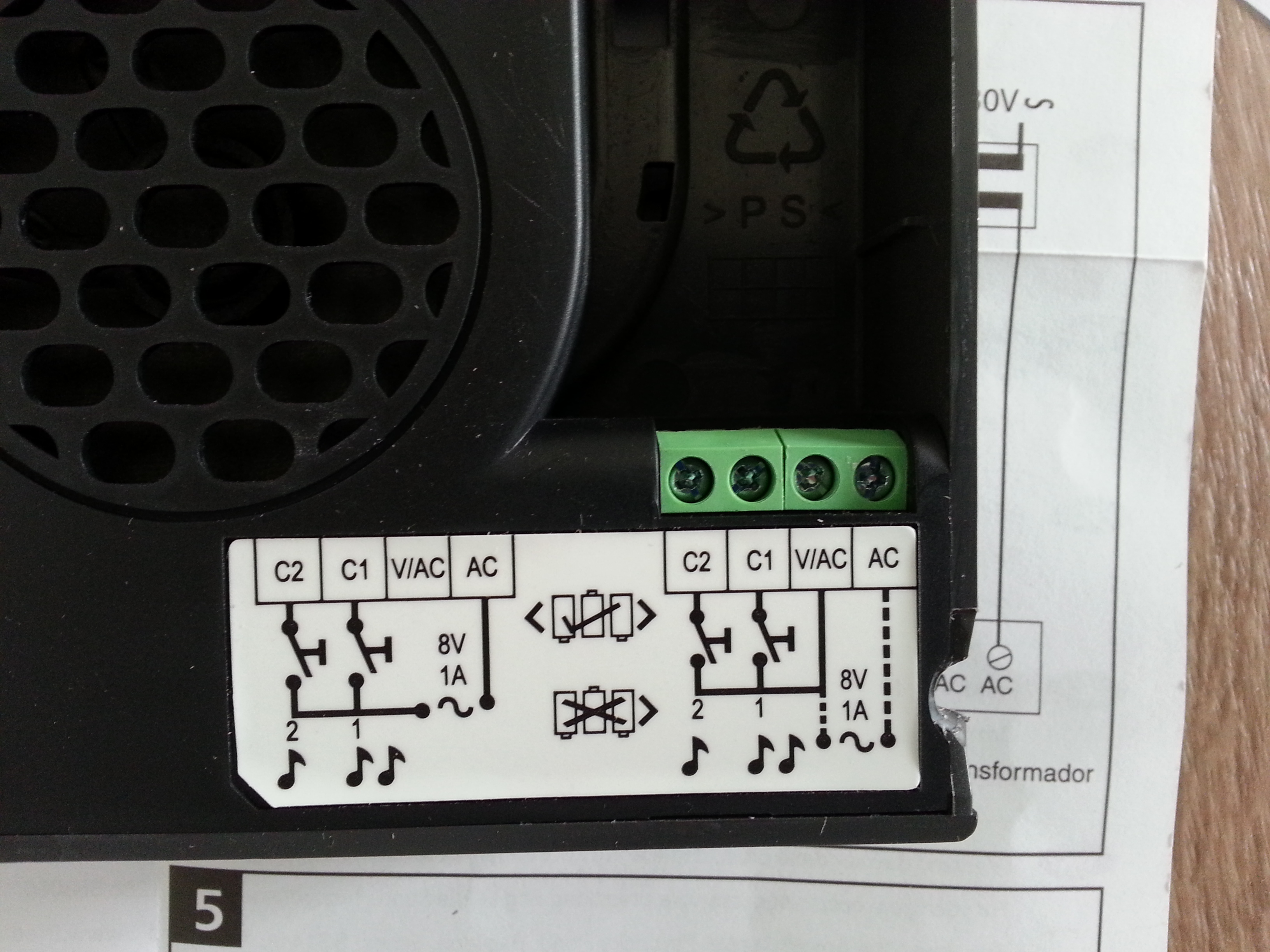

De to tykke på AC og V/AC. Valgfri polaritet.

De to tynne på V/AC og C1 eller C2. (Kan være forskjellig klang)
Signatur
  Siter
   #2
 22,342     Akershus     0
Hvilken spenning har du på de tykke ledningene? Er det nettspenning blir det lite lyd og mye røyk.
  Siter
  (trådstarter)
   #3
 364     Omegn     0
hans9001 Monday, May 12, 2014

Hvilken spenning har du på de tykke ledningene? Er det nettspenning blir det lite lyd og mye røyk.

Hehe... 8V trafo Smile Så håper det funker
Signatur
  Siter
   #4
 2,413     Ønsker ikke besøk av deg     0
Husker en kar på grunnkurs elektro som ikke var så stø i dette med kobling.

Han koblet opp en ringebjelle og trykket på knappen, kom et voldsomt ding og røyk ut av bjello under testen  ;D

hans9001 Monday, May 12, 2014

Hvilken spenning har du på de tykke ledningene? Er det nettspenning blir det lite lyd og mye røyk.
  Siter
  (trådstarter)
   #5
 364     Omegn     0
Hondaen Monday, May 12, 2014

Husker en kar på grunnkurs elektro som ikke var så stø i dette med kobling.

Han koblet opp en ringebjelle og trykket på knappen, kom et voldsomt ding og røyk ut av bjello under testen  ;D

hans9001 Monday, May 12, 2014

Hvilken spenning har du på de tykke ledningene? Er det nettspenning blir det lite lyd og mye røyk.


Funny  ;D
Signatur
  Siter
Annonsørinnhold
Les også:
Skal du ha downlights hjemme? Da må du vite dette først.
  (trådstarter)
   #6
 364     Omegn     0
KjellG Monday, May 12, 2014

De to tykke på AC og V/AC. Valgfri polaritet.

De to tynne på V/AC og C1 eller C2. (Kan være forskjellig klang)


Takker, ble bra det!
Trenger kjapp koblingshjelp for ringeklokke.... - 20140514_003107.jpg - DonThomaso
Signatur
  Siter
   #8
 25,405     Akershus     0
DonThomaso Monday, May 12, 2014

hans9001 Monday, May 12, 2014

Hvilken spenning har du på de tykke ledningene? Er det nettspenning blir det lite lyd og mye røyk.

Hehe... 8V trafo Smile Så håper det funker


Hehe... 8V er hva som står på skjemaet for bjella, sier lite om hva som er i andre enden av ledningen.

Nå var det jo i orden siden bjella funker.
Signatur
  Siter
   #9
 4,490     0
KjellG Monday, May 12, 2014

De to tykke på AC og V/AC. Valgfri polaritet.

De to tynne på V/AC og C1 eller C2. (Kan være forskjellig klang)

C1 og C2 er enkel tone og dobbel tone. Gjerne brukt for to dører, da vet man hvilken dør det blir ringt på.
