Overbelastingsvern
49
0
Hei.
Har et TN-C-S anlegg hvor jeg trenger et 3pol+N OV
Den totale belastningen er 23614W (med samtidighetsfaktor).
Det jeg da lurer på er om man skal dividere med roten av 3*400V eller 3*400V i formelen? Har kun en 10A 3fas kurs, resten er 1p + N
Har et TN-C-S anlegg hvor jeg trenger et 3pol+N OV
Den totale belastningen er 23614W (med samtidighetsfaktor).
Det jeg da lurer på er om man skal dividere med roten av 3*400V eller 3*400V i formelen? Har kun en 10A 3fas kurs, resten er 1p + N
230*1,73=400 så roten av 3 er der.
Enklest er å betrakte all last i vanlig husholdning som koblet mellom faseleder og N. Spenningen over lasten blir da 230V.
I ditt tilfelle med én 10A trefasekurs får en 230*10*3=6900W (alternativt 400*1,73*10=6900W)
Dette er formelen jeg bruker.
Effekt for 1fas kurser = 32380W
Effekt for 3fas kurser = 6928W
Ptot = 39358W
Har satt samtidighetsfaktor til 0,6 så får effekten ned til 23614W
Det jeg da lurer på er om jeg skal ta 23614W / (rot(3) x 400V ? eller 230V?

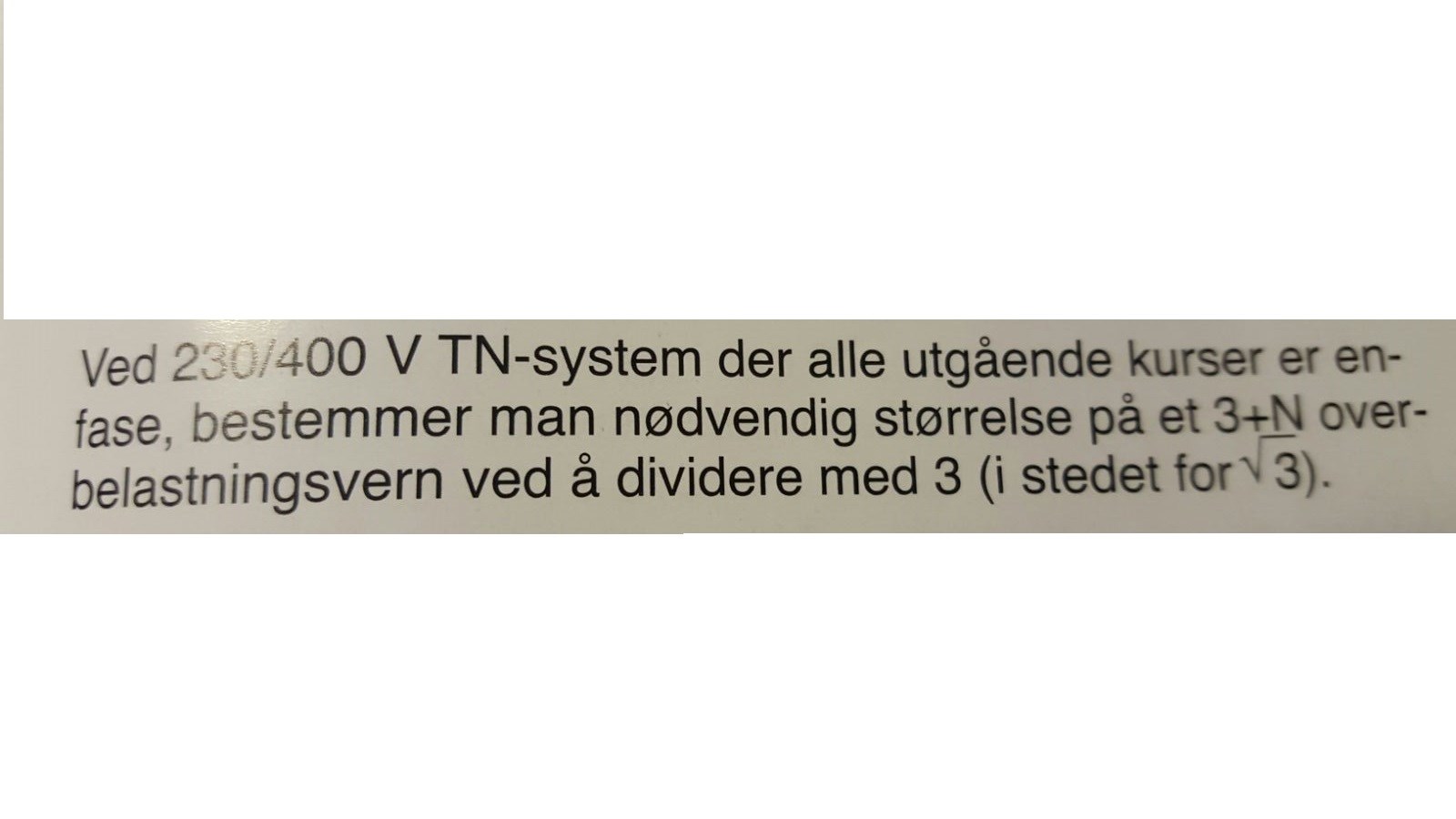

Kom også over dette som gjør meg enda mer forvirret
Hvis jeg gjør det havner jeg helt nede på 19A...et 20A OV virker for meg veldig urealistisk her.
Hvis det deles på rot(3) * 400 havner jeg på 34A
Takker for svar
10A 2P Stikk og lys stue (2300W)
16A 2P Kjøkken (3680W)
16A 2P VVB (3000W)
25A 2P Platetopp (5750W)
16A 2P Stekeovn (3500W)
16A 2P Stikk og lys soverom (3600W)
10A 2P VK soverom (2000W)
16A 3P Garasje (11000W)
Total installert effekt: 34830W
Sannsynlig effektbehov: 34830W x 0,6 (60%)
Beregnet effektbehov: 20898W
Faktor for utvidelseskapasitet: 20898W x 1,2 (20%)
Beregnet behov for OV: 25077W
OV størrelse: 25077 / (400V x rot3) = 36,2A
Valg av OV: 40A 3P+N
Utregningen til eydybdal viser et 400V TN-nett. Her ligger lasten mellom faseleder og N og får fasespenning.
Sluttutregningen kan også formuleres som:
I=20077/3*230=36,2A
Resultatet blir det samme, men en tydeliggjør stjernekoblingen.
