Riktig bruk av koblingsklemme
 7     0
Hei,

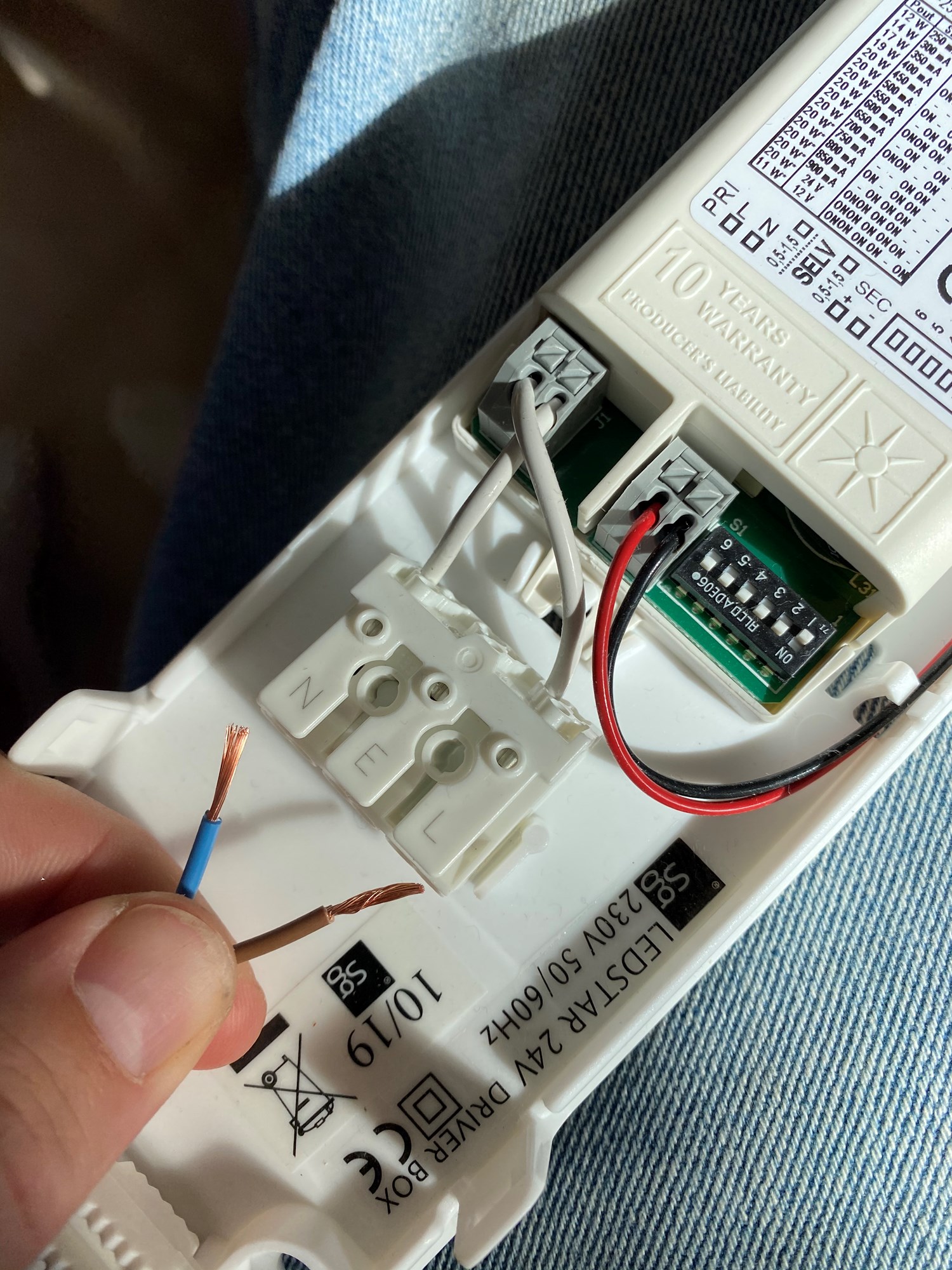

Jeg skulle installere noen nye LED downlights, og gikk for en god driver fra SG (LED star). Den hadde hvite koblingsklemmer (se bilde).
Jeg fikk festet ledningene tilslutt, men ble aldri helt fortrolig med patente på koblingdklemmeneog måtte bruke flere forsøk, så tenkte dette var en god mulighet for å lære hvordan man gjør dette riktig.

Jeg prøvde meg først ved å løfte opp klipsen før jeg satte i ledningen og klemte sammen, men synes jeg fikk dårlig feste. Det som fungerte bedt var bare å presse inn ledningen uten å løfte noe på klipsen. Er dette riktig?

Vet dette er veldig grunnleggende, men for en som utelukkende har vært borti skru-fester og wago var ikke det ikke helt rett frem!
Siste redigering: Saturday, July 18, 2020 12:35:06 AM av Magnus500
Riktig bruk av koblingsklemme - C05FB834-51B5-4472-9072-84934E39A7B5.jpeg - Magnus500
  Siter
   #1
 1,649     Asker      1
For ordens skyld, dette er arbeid hvor det kreves en elektriker - er ikke "gjør det selv". (Og i parentes bemerket; brannstart oppe i en himling er spesielt uheldig fordi en brann kan utvikle seg både hurtigere og mer før brannvarslere oppdager denne)

Hver klemme er en fjærbelastet press-plate som vender innover. Lederen lar seg lett(ere) presse inn, men stoppes av platen når den skal dras ut. Ved å presse ned armen åpnes knivene og leder kan tas ut ( alternativt settes inn). Normal (og effektiv) arbeidsgang er å presse ned press-armen lett, stikke inn ledningen, slippe opp og så sjekke at leder er forsvarlig festet.

Signatur
1   Siter
   #2
 4,480     1
Jeg tror ikke (er usikker) at disse klemmene er beregnet for mangetrådet ledning slik du har brukt. Denne typen innstikklemmer er normalt for helkjernet og flertrådet ledning, ikke mangetrådet.
1   Siter
   #3
 27     0
elektrikern Saturday, July 18, 2020
Jeg tror ikke (er usikker) at disse klemmene er beregnet for mangetrådet ledning slik du har brukt. Denne typen innstikklemmer er normalt for helkjernet og flertrådet ledning, ikke mangetrådet.

Er ikke PLS90 mangetrådet? Har aldri brukt niter på den, så skal vel være greit med denne og?
  Siter
   #4
 1,649     Asker      0
Er forskjell mellom flertrådet og mangetrådet. Mangetrådet har langt flere (tynne) kordeller og er dermed (mye) mykere. På TS sitt bilde ser kabelen ut til å være mangetrådet. Vil være vanskelig å montere dersom tilfelle. Har ikke sett DL-kabel som er noe annet enn 1,5 mm2 flertrådig og dermed relativt stive.
Signatur
  Siter
   #5
 25,368     Akershus     0
En variant av klemmer er slik at en trykker inn. Da kommer to hull over ett og en trer ledningen inn.
Signatur
  Siter
Annonsørinnhold
Les også:
Skal du ha downlights hjemme? Da må du vite dette først.
  (trådstarter)
   #6
 7     0
Takk for gode svar - ser jeg har vært litt raskt ute med valg av kabel her, og gikk for en bunt med standard lampeledning (PL-kabel) som jeg alltid har pleid å bruke når jeg skal koble støpsel på lampeledninger. Tanken var et det kun er to downlights koblet til driverne og at belastning derfor ville være små så dette var uproblematisk.

Jeg skal koble på et støpsel og koble driverne rett i stikkontakt som sitter etter en dimmer

Ser at det er anbefalt en 90-graders kabel til alle drivere. Elektroimportøren selger en RXKX kabel som downlights kabel - regner med at denne vil funke? Vil den være fler eller mangetrådet? Er det noe forskjell på denne og PLS90 som omtalt her?

  Siter
   #7
 27     0
Du kan fint bruke den kabelen. Husk å trekke den i rør, om du skal legge mellom 2 downlight-kasser.
  Siter
   #8
 1,649     Asker      0
Magnus500 Saturday, July 18, 2020
Ser at det er anbefalt en 90-graders kabel til alle drivere. Elektroimportøren selger en RXKX kabel som downlights kabel - regner med at denne vil funke? Vil den være fler eller mangetrådet? Er det noe forskjell på denne og PLS90 som omtalt her?

Er ikke tillatt å benytte PL (lampettkabel) til DL, er ikke en "anbefaling", men et krav.
Både RXKX og PLS90 er godkjent til bruk for DL.
Siste redigering: Saturday, July 18, 2020 7:52:01 PM av TDJ
Signatur
  Siter
