SPORE True ringeklokke med Friedland E3538SN
 259     Breim     0
Hei.

Kjøpte ny ringeklokke, SPORE True, og kobla denne inn i systemet med Friedland E3538SN ringetrafo og Friedland innvendig ringeklokke. Men det som skjer, er at LED-lys i SPORE lyser som det skal, men ringeklokka går og går og går og går..

Ser at E3538SN er kobla med blå og brun fra skinne i sikringsskap mot ringeklokke, og at det ligg sløyfe mellom innvendig ringeklokke og ringeknapp (med dei sedvanlige tanntråd-tynne kablane..) Mellom E3538SN  i sikringsskap og innvendig ringeklokke går det standard 2,5mm2 kablar.

Når eg har den vanlige Friedland-knappen (utan lys), er systemet ok, men om eg koblar inn SPORE True med LED-lys, så blir det altså kødd..

Slik eg har forstått det, skal det vere brutt krets når knappen er ute, og når knappen blir trykt inn, så fullfører ein krets og ringeklokke skal gå av..

Nokon som har ein kjapp HOW TO for kobling av dette snusket..?
Signatur
Quadra Milano på Breim i Gloppen - Sogn og Fjordane
  Siter
   #1
 25,405     Akershus     0
Utvendig ringeknapp som lyser vha en Led? To ledere til knappen?

Gitt forutsetningene over, så går det så mye strøm gjennom led at klokka tror knappen er inne. Mulig du kan skille ut led og trekke flere ledere? Ev sette inn et mellomrelé som ikke er så følsomt som klokka?

Skjema?
Signatur
Amatør som fikler med mangt og tror han kan alt.
  Siter
  (trådstarter)
   #2
 259     Breim     0
I utgangspunktet skal det vere plug and play. Men på mitt system er det altså to slynger - ei mellom ringetrafo og innvendig "buzzer" og ei mellom ringeknapp ute og innvendig "buzzer". Det er altså der eg blir litt forundra, sei..

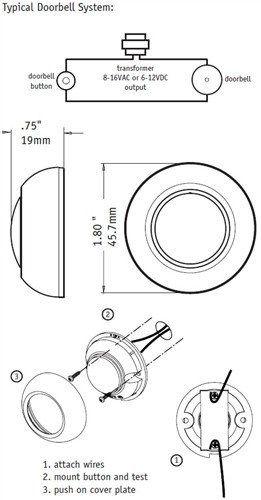

Mao, eg har ikkje ein krets som på bildet her, men derimot to..

SPORE True ringeklokke med Friedland E3538SN - spOre-TRUE-7_1400x.jpeg - FreddySBrakestad
Signatur
Quadra Milano på Breim i Gloppen - Sogn og Fjordane
  Siter
   #3
 25,405     Akershus     0
Du må etablere en kobling som vist uansett fysisk føring. Mao en ledning fra trafo til klokke, videre til knapp tilbake til trafo.

I ditt tilfelle kommer to ledere fra trafo til klokke. Én skal til klokke, én skal til knapp. Retur fra knapp skal til klokke.

Siden dette fungerer med klassisk knapp, så er det trolig koblet rett. Feilen oppstår når du kun kobler ute ved knapp?

Da tror jeg fortsatt det er "overledning" i knappen pga led som er problemet.
Signatur
Amatør som fikler med mangt og tror han kan alt.
  Siter
  (trådstarter)
   #4
 259     Breim     0
Ja, det er greit.. Det kan virke for at kretsen ringetrafo - innvendig klokke er ein fast krets, men som ikkje blir "aktivert" før kretsen ringeknapp - ringeklokke blir slutta med ringeknapp.

Men ringetrafo skal vel framleis sende 12V eller mindre, antar eg. Så då får eg prøve å koble om på innvendig ringeklokke, sidan denne ikkje har mindre enn 5 tilkoblingspunkt. Prøve å lage ein krets som på bildet, berre på ein annan måte..

Signatur
Quadra Milano på Breim i Gloppen - Sogn og Fjordane
  Siter
Annonsørinnhold
Les også:
Smarthus som gir deg hvilepuls? Selvsagt er det mulig.
  (trådstarter)
   #6
 259     Breim     0
Det er nettopp det.. Er bortreist fra heimen no, og slit med å finne modellen i Friedland sitt sortiment. Den som lignar mest er E2609, men mi ringeklokke er kun utstyrt med ein liten høgtalar og ei koblingsplate - og er montert i veggboks.
Signatur
Quadra Milano på Breim i Gloppen - Sogn og Fjordane
  Siter
   #7
 25,405     Akershus     1
Mulig å trekke flere ledere knapp/klokke og klokke/trafo? Plass til noe mer i sikringsskapet? Plass til noe mer i veggboks til klokke?

Tror fortsatt årsaken er at klokka er for følsom og reagerer på strømmen gjennom led. Kan kanskje fikses med noe motstandsmik i klokka, men da trenger en målinger eller tilstrekkelig data. Et relé i klokkeboksen kan kanskje løse problemet. Ev sette releet i sikringsskapet.
En annen løsning er om en kan skille led fra knapp og trekke en ekstra leder knapp/klokke.

Signatur
Amatør som fikler med mangt og tror han kan alt.
1   Siter
  (trådstarter)
   #8
 259     Breim     0
Jupp. Då er feilen lokalisert - eg har rett og slett ei Elko Plus ringeklokke, og denne tåler ikkje at ringeknappen har LED-lys. Så då blir det å kassere denne, og kjøpe ei ny klokke for innbygging som tåler lys i knappen.

Friedland E2609, f.eks.

Snåle greier - å få montert ei ringeklokke som ikkje tåler lys i ringeknappen - i 2016..
Signatur
Quadra Milano på Breim i Gloppen - Sogn og Fjordane
  Siter
   #9
 25,405     Akershus     0
Legg merke til at spenningen på 12V er litt høy for den klokka. Mulig det ikke spiller noen rolle, men faren for ny feil er tilstede.

Med en slik https://www.kjell.com/no/produkter/elektro-og-verktoy/elektronikk/electromechanics/releer/1-polet-dil-rele-5-v-dc-0-5-a-30-v-p36110

og litt mik med en motstand, kan du trolig fortsatt bruke Elko. Alternativt, løsrive led fra bryter og legge ekstra ledning.
