Hei.Beklager sen oppdatering.
Ja helt klart noe som ikke stemmer.Skissen er korrekt ,men i steden for vp så står det en vanntank som er oppvarmet av en vedovn med vannkappe. Bruker begge interne tankene og de er koblet i parallell.

Skal lage en skisse etterhvert. Har i helga byttet tur/retur på den vp tanken og det ser ut til å gi litt effekt. Men fortsatt sakte stigning.

Må ta å demontere pumpen for å sjekke tilstand.

500 liters tanken får en rask stigning ,men kommer ikke så mye høyere en 70 grader. Settpkt på den pumpen som sirkulerer til de interne tankene er 60 grader så vil tro at mye av effekten forsvinner dit.




Ja er ganske fornøyd, solfangerne er super effektive men avhengig av sol....Skulle gjerne hatt flere soner for tempjusteringer.
5 kw kolbe i tanken er alt for liten til mitt hus på kalde dager.

Pass iallefall på at tur ned i tankene er i toppen slik at du ikkje får alt for mykje omrøring, men er likevel redd du får det og derved mindre utnyttbar vame frå vedfyren. Du vil jo helst ha høg temp. i toppen og låg temp. i bunnen av hovedtanken.

Har nå prøvd begge stussene og det virker ikke som om det er store forskjellen. Går med mye effekt til å varme vatnet Må fyre kontinuerlig for å oppretteholde varmen på begge tankene.

Det er jo en betydelig mengde vann som skal varmes opp:
500 liter
2 x 200 liter
1.500 liter

Har du noen idé om hvor mange kg ved du legger inn i ovnen, og hvor mye temperaturen stiger i de forskjellige tankene?

Det er ganske kaldt i store deler av landet akkurat nå, så forbruket til å holde huset varmt er vel også betydelig.

Han får aldri dette varmt med kun vannkappe ovn

Med vedkjel og 4000L så er det 1-2 oppfyringer, det er mye ved i kjelen

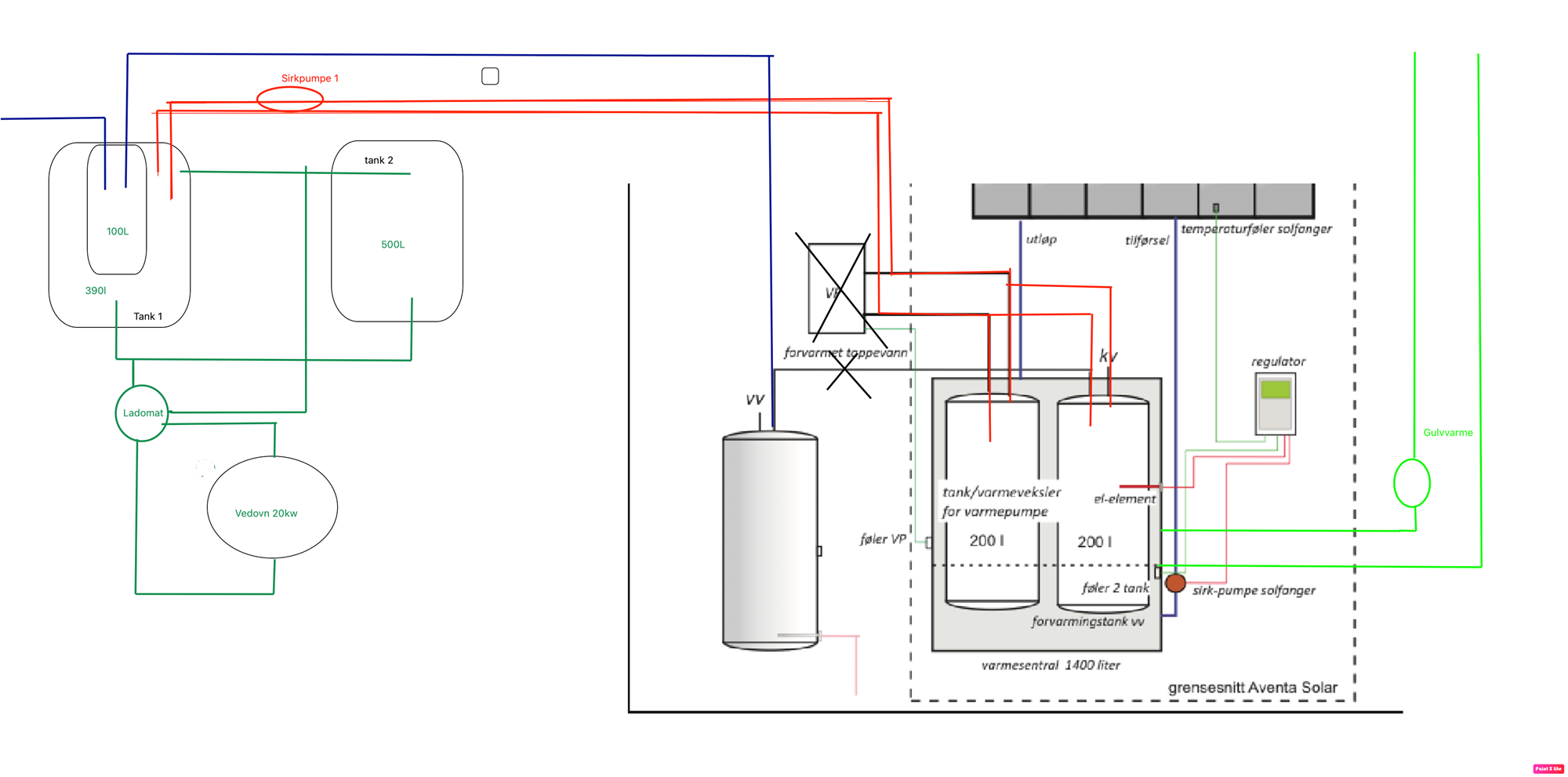

Dette er anlegget pr i dag. Har kjørt mange konfigurasjoner her ,en tank i drift,uten forvarming, variert på oppvarmingstankene internt, sirkulasjons justeringer osv.

Vet du hvor mye energi du bruker / tar ut av anlegget?

Nei gjør ikke det. Må nok sette meg ned å kalkulere litt. Men så kaldt som det er nå og uten å fyre i vannmantelen og i peisen i stua ligger nok kolben inne i ca 24 timer. temp settpkt på tanken er da 30 grader. dvs 5 kw i 24 timer 120kwh til varme i gulv.

Utnyttbar enegi i ein slik tank er avhengig av temp. diff.
Om ein har 60ºC i halve toppen av tanken og treng 35ºC ut i gulva og 0,001163 kWh/liter er utnyttbar energi 32,5kWh,
om halve toppen tanken er 35ºC er utnyttbar energi 0 kWh.

Eit problem du sikkert har er nok at du får for mykje omrøring i den store tanken, og sjølv om du får 60ºC vatn inn i dei to tankene blir temp. i toppen av den stor tanken kanskje ikke stor nok og du må varme opp heile tanken før du får høg nok temp ut i gulva.
For å få sjikiting i ein tank er det viktig å ha så lite flow som mulig ( for å hindre omrøring) og tilføre varme fra toppen og nedover. Runde tanker er også bedre en rektangulere da avkjøling i hjørnene skjer fortere enn midt på og ein få omrøring der.

Høres plausibelt det du sier, men det vil jo si at
Disse interne tankene aldrig vil fungere noe særlig
Og Aventa har jo designet den ene tanken til varmepumpe drift og med så lite effektivitet vil den
Varmepumpa gå mye for nå settpunkt.

Ser at temperaturen stiger ganske fort på tanken når elkoben ligger inne , den er på 5kw og står ca midt i tanken.

Har et prosjekt på gang med fyrrom og 50kw vedfyr
Men må finne en måte å kolbe disse sammen med best overføringseffekt. Tenkte å bruke disse tankene
Men ser jo at det er fånyttes. Enten må de skiftes ut med coiler, eller sirkulere mot en plateveksler.
Eller så må jeg skifte ut systemet til trykksatt og da er solfangerne bortkastet.

Hadde håpet noen har gjort dette før.
