Konstruksjon bjelkelag til terasse
2
0
Skal utvide terrassen min for å få bedre tomtutnyttelse. Terrassen skal forlenges 6m med 4m bredde.
Håper noen kan hjelpe meg med dimensjoneringen.
Har planlagt totalt 8 søylefundamenter som skal understøtte konstruksjonen, terrasse skal ikke festes i husvegg.
I skråning har jeg 2 søylepunkter som vil gyses fast i fjell med 2x8mm armeringsjern, disse søylene vil være Ø190, de 2 midtre søylene vil være Ø150, da disse graves 1m ned.
De indre søylene tenker jeg og enten grave ned 700mm ferdigfundamenter fra byggmax eller støpe Ø150 søyler 1m under terreng.
Grunnet stedlige utfordringer vil jeg på ett enkelt punkt få overheng på 70cm.

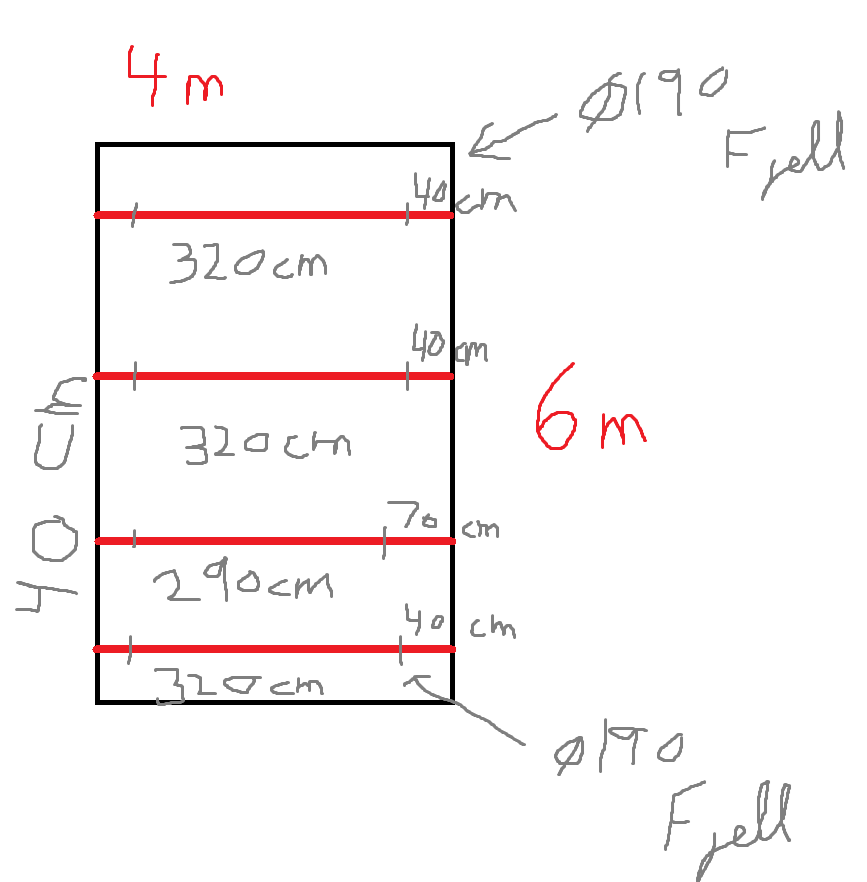

Se skisse.
Det jeg støper selv blir støpt i b35 frostsikker mørtel.
De rød strekene blir dragrene, ønsker å ha dem den veien for og unngå skjøting.
Vil konstruksjonen bli like sterk om bjelkelage skrues flush med dragrene? om bjelkelaget kommer oppå dragrene blir jeg nødt til og grave ned 20 cm.
Håper noen kan hjelpe meg med dimensjoneringen.
Har planlagt totalt 8 søylefundamenter som skal understøtte konstruksjonen, terrasse skal ikke festes i husvegg.
I skråning har jeg 2 søylepunkter som vil gyses fast i fjell med 2x8mm armeringsjern, disse søylene vil være Ø190, de 2 midtre søylene vil være Ø150, da disse graves 1m ned.
De indre søylene tenker jeg og enten grave ned 700mm ferdigfundamenter fra byggmax eller støpe Ø150 søyler 1m under terreng.
Grunnet stedlige utfordringer vil jeg på ett enkelt punkt få overheng på 70cm.
Se skisse.
Det jeg støper selv blir støpt i b35 frostsikker mørtel.
De rød strekene blir dragrene, ønsker å ha dem den veien for og unngå skjøting.
Vil konstruksjonen bli like sterk om bjelkelage skrues flush med dragrene? om bjelkelaget kommer oppå dragrene blir jeg nødt til og grave ned 20 cm.
