Terrasse-konstruksjon
26
0

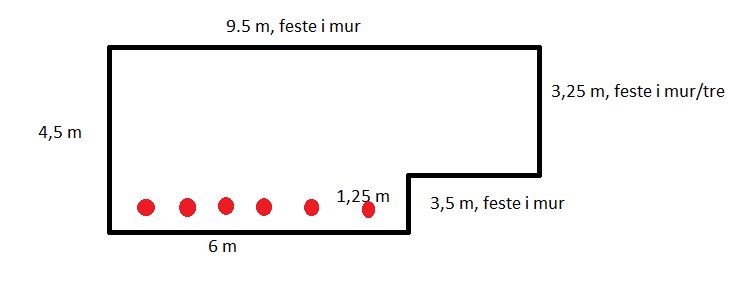

Hei! Trenger litt råd ang. bærende konstruksjon for min nye platting/terrasse. Dårlig skisse, men den viser sånn ca. hvordan det blir.
I utgangspunktet tenker jeg å ha bare denne "rammen" med bjelkelag ca. cc 60-60, og i fremkant av terrassen der den henger i løse luften tenker jeg å sette støtter i 98x98 med stolpesko i betong på annen hver (evt hver?) bjelke en liten meter inn for kanten (illustrert med de røde dottene). I mitt hode vil dette bli solide saker i og med at spennet bare er på 4.5 meter på det lengste. På den mindre delen der spennet på bjelkene kun er på 3.25 m tenker jeg at det blir stivt nok uten noe støtte ned mot bakken, bare feste i bjelkesko i begge ender. Har tenkt å bruke 48x148 til denne konstruksjonen.
Men, begynte så å stusse på om dette blir solid nok, eller om jeg bør ha 1-2 dragere (48x198) på tvers, under bjelkelaget? Blir ikke dette overkill?
I utgangspunktet tenker jeg å ha bare denne "rammen" med bjelkelag ca. cc 60-60, og i fremkant av terrassen der den henger i løse luften tenker jeg å sette støtter i 98x98 med stolpesko i betong på annen hver (evt hver?) bjelke en liten meter inn for kanten (illustrert med de røde dottene). I mitt hode vil dette bli solide saker i og med at spennet bare er på 4.5 meter på det lengste. På den mindre delen der spennet på bjelkene kun er på 3.25 m tenker jeg at det blir stivt nok uten noe støtte ned mot bakken, bare feste i bjelkesko i begge ender. Har tenkt å bruke 48x148 til denne konstruksjonen.
Men, begynte så å stusse på om dette blir solid nok, eller om jeg bør ha 1-2 dragere (48x198) på tvers, under bjelkelaget? Blir ikke dette overkill?
Selv 3,25m er altfor mye.
Det finnes en mengde tabeller på nett, eks. https://www.bergeneholm.no/byggeguider/bygge-terrasse#T11.
(Den gir 2,3m for 48x148 cc600)
Hehe, rotete tegning...ytterramma til plattingen. 2,3 m spenn på cc 60 tilsier vel da at jeg bør ha en drager på langs under bjelkelaget, hele veien. Om den legges tvers over midten på de lengste bjelkene så dekker den anbefalingen både på 4,5 metringene og 3,25 metringene. I tillegg bør jeg vel ha disse stolpene jeg nevner i forkant, evt en drager der også?
Må drageren være 48x198 eller kan en dobbel 48x148 gjøre nytten? Plattingen bli ganske nær ned mot bakken så med 48x198 må jeg muligens grave mer enn jeg hadde lyst til...
Linken jeg sendte sier også 2,8m maks spenn for dobbel 48x198 på drageren som da trenger 4 opplagspunkter på 9,5m lengde.
Det er ikke så vanskelig å konvertere den anbefalingen til dobbel 48x148.
Hvis en er konservativ og antar utbredd last så påvirker lengden på bjelken i fjerdepotens og høyden på bjelken i tredjepotens.
L1 = 2,8
L2 = ukjent
h1 = 198
h2 = 148
L1^4/h1^3 = L2^4/h2^3
L2 = ((2,8^4*148^3)/(198^3))^(1/4) = 2,25m maks fritt spenn.
Da trenger du 5 opplagspunkter for 9,5m spenn.
Tusen takk for utregning, det hadde jeg aldri funnet ut selv
Tenker jeg tar en drager på midten hele lengden med 5 opplagspkt og en i fremkant med 4 opplagspkt.
Så var det bare å få dette ut i praksis, litt usikker på metode for å få plassert bjelkesko riktig og med riktig høyde, men det var en fin beskrivelse i linken over så tenker det skal gå greitt
Sen om marken er god nok (uten fjell, store steiner eller problemer med telehiv etc.) vet jeg ikke. Men telehiv kan du jo få selv med betongsøyler.
Det er jo evt. litt skummelt mtp. telehiv å feste i mur (leca?) på begge sider og i marken i midten om du ikke er sikker på at telehiv ikke er problem.
Selv gjorde jeg iaf. en ganske stor gravejobb (for hånd) til vår platting. Tok bort 40-50cm med jord, la geoduk og noen bigbags med drenerende masser, stein/pukk etc. oppå. Plattingen har 48x148 impregnert rammeverk som ligger løst oppå markstein og asfaltpapp. Hovedgrunn til at det ble gjort slik er at jeg fikk tilgang på veldig fin plenjord som fikk ny bruk i et lekeområde ved siden av. Hadde nok satt det hele på søyler hvis ikke.
