Moxon skruvstikke

 1 695     Trondheim     0
Holder på å ordne en liten Moxon skruvstikke til snekkerboden.

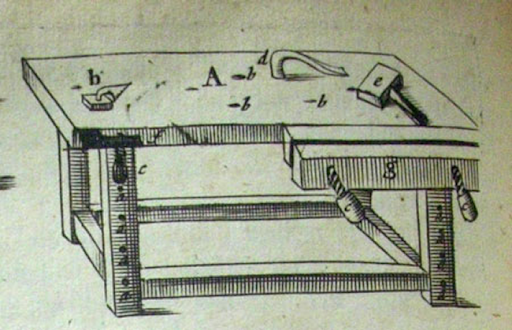

For de som er nyskjerrige er en Moxon skruvstikke oppkalt etter Joseph Moxon, som beskrev denne type skruvstikke på 17. hundretallet.

Moxon skruvstikke - A69F81D2-A894-401D-9102-A9838C76F4F2.png - tek73

Moxon skruvstikken er en skruvstikke som typisk festes oppå høvelbenken (selv om det ikke er vist slik på det historiske bildet) for å for eks. lage svalehaleskjøter. En av fordelene er at man får arbeidsstykket høyere opp og dermed slipper å bøye seg så mye ned.

Jeg planlegger å bygge min i treverk med treskruver. I tillegg planlegger jeg å lage min tilsvarende som Benchcrafted gjør, dvs. å la skruvene være fast montert og bruke mutteren for å skru fast emnene, istedenfor å bruke skruvene til å feste med som er det mer normale å gjøre.

Tenkte jeg skulle skrive litt om prosessen her, så kanskje noen synes det er interessant og blir inspirert til å gjøre det samme 😊
Det er forøvrig mange beskrivelser ute på nettet av forskjellige måter å lage Moxon skruvstikke på, men de fleste bruker metallskruver.
Både Benchrafted, Axminster, Lake Erie og flere andre selger både hardware for å lage egne Moxon skruvstikker og ferdige skruvstikker. De er typisk priset fra 200-400 USD, men er relativt enkle å lage selv.
Signatur

  (trådstarter)
   #1
 1 695     Trondheim     0
Første steg er å lage bakstykket. Det er dette som skal festes oppå høvelbenken.
Etter litt måling og vurdering frem og tilbake, inklusiv umdersøkelse på nettet av hva andre bruker å gjøre kommer jeg frem til at ca. 80 cm bred. Det burde gi en god bredde til emner av diverse størrelser og samtidig ha nok plass til skruvene og festene til holdfastene.

Jeg finner en kraftig plank av bøk som jeg sager til riktig lengde og høvler til passe bredde.
Opprinnelig hadde jeg håpet at denne ene planken skulle være nok for hele skrustikken, men det måtte jeg gi opp da jeg kom frem til at den måtte være 80cm bred. Høyden lar jeg bestemmes av planken. Jeg ønsker å ha litt høyde slik at jeg får emnet godt opp fra benken.
Til slutt lar jeg den være ca 4,5cm tykk. Det er greit å ha litt tykkelse siden skruvene skal festes i denne, og jeg tenker ikke å ha doble bakstykket slik en del andre har.
Moxon skruvstikke - 4A782423-710C-4756-9780-A8CD9DAE36DB.jpeg - tek73

Moxon skruvstikke - 97C12EA0-003F-47A2-A83E-00D4055730A1.jpeg - tek73

Deretter markerte jeg hvor jeg skulle sage ut slik at jeg får ører som kan brukes for å feste den til benken.
Jeg borer et hull i hjørnet pga at jeg ønsker en avrundet overfang istedenfor et rett hjørne. Det gjør jeg både for å unngå et potensielt svak punkt og fordi jeg synes det ser bedre ut (mest det siste)

Moxon skruvstikke - DE937F6C-D025-4170-AA66-67AEE40A1CF5.jpeg - tek73
Signatur
  (trådstarter)
   #2
 1 695     Trondheim     0
Neste steg er å lage hullene som skal gjenges opp for å feste skruvene i. Skruvene blir 45mm tykke, og hullene med gjengene i bores opp til
37mm. Dette fjør jeg ved hjelp av boret som fulgte med det antikke Peugout Fresere som jeg fant på Finn en tid tilbake.

Moxon skruvstikke - A79D4EF2-1F19-424A-A9BD-6348A9E0A058.jpeg - tek73

Moxon skruvstikke - A1CE881B-D50E-477B-9B0D-8ECCEE6C82BC.jpeg - tek73

Jeg forboret med et tynt bor og snudde planken før jeg var helt gjennom for å unngå at det fliset seg på baksiden når boret kom ut.

Etterpå avrundet jeg hullene på begge siden med en overfres slik at det ikke skulle være fare for at det sprakk opp ved inn- eller utgangen når hullet blir gjenget opp.

Denne delen gikk veldig greit.
Signatur
  (trådstarter)
   #3
 1 695     Trondheim     0
Neste steg er fremstykket. Dette lager jeg like bredt som starten på ørene til bakstykket.
Da blir ørene stående utenfor fremstykket, og jeg kan feste den (skrustikka) til benken med tvinger foran om jeg ønsker det.
Fremstykket gjør jeg ca 1-2cm høyere enn bakstykket. Hensikten med det er at jeg kan klemme fremstykket mot fronten av høvelbenken slik at bakstykket blir plant med kanten av benken.
Det gjør det altså enklere å få plassert skruvstikken presist når den monteres opp.
Frontstykkes rippes ned til ca 35mm. Jeg ønsket å ha dette litt slankere for å redusere vekten på hele skrustikken litt.

Jeg legger bakstykket oppå forstykket og bruker biret og skruvhulleme for å merke av hvor hullene til skruvene skal være i forstykket.
Moxon skruvstikke - FB8FC694-1377-4FDE-AD5B-6D31CA03E8DF.jpeg - tek73

Dette fikk fint, så gjorde jeg tilsvarende som på bakstykket og forboret hull, før jeg boret 45mm hull med forsterbit.
Og her gikk det av en eller grunn galt!
Jeg vet fortsatt ikke hvordan det skjedde, men da jeg snudde plankem for å bore fra baksiden bommet jeg på huller med ca 1cm slik at jeg etterpå stod igjen med hull som var halveis boret fra hve r side, men som bommet på seg selv.
Hmm… hva nå? Det var en ganske stor plan av bøk, må jeg bare kaste den og begynne på nytt?
Signatur
  (trådstarter)
   #4
 1 695     Trondheim     0
Jeg kom frem til at det er for ille å kaste et så stort stykke med fin material pga at jeg bommet på hullet,
men jeg kunne ikke la hullet være slik det var, det vil ikke fungere med skruvene.

It’s notma mistake, it’s a feature er det en del som sier, så her er det bare å brette opp armene!
Dette er tross alt noe som kun skal være i snekkerboden, så det får være OK om det er noen ekstra fetures i det;)

Jeg tar ut et stykke rundt hullet med et huggjern slik at jeg får et firkantet hull med rette vegger, mem som skrår litt innover på ene siden, dermed blir hullet litt trangere på en side.
I dette hullet limte jeg inn en kloss som fikk tørke over natten. Klossen var satt inn slik at den stod litt utenfor hullet på begge sidene. Jeg passet også på at treverket på klossen gikk i samme retning som treverket på planken.
Til slutt, etter at limet var tørket, brukte jeg øvelen til å høvle klossen jevn med planken.

Totalt sett var det ganske mye jobb for å få tetter hullet.
Moxon skruvstikke - 60358C61-CB90-40E2-B8AB-1430BCEB43FD.jpeg - tek73
Signatur
  (trådstarter)
   #5
 1 695     Trondheim     0
Nå er det på tide å begynne å tenke på skruver. Jeg skal lage skruvene i valnøtt, men ettersom de skal være 45mm før jeg ordner gjengene og plankene jeg har er ca 25mm har jeg ikke emner som er store nok.
For å ordne det retter jeg av en side på hver planke og limer dem sammen med trelim, og lar det tørke over natten.

Etterpå ripper jeg dem slik at de blir omtrent en firkant (de er ca 48x48mm), også høvler jeg av kantene slik at jeg til slutt har en stokk formet som åttekant.
Moxon skruvstikke - B69DA8EB-687E-417C-84D2-06536538D96D.jpeg - tek73

Moxon skruvstikke - 2E2C4D93-C181-481C-8329-2DC38D815A1E.jpeg - tek73

Moxon skruvstikke -  - tek73

Dette emnet er litt langt så jeg deler det i to, ett pr skruve.
Så er det inn i dreiebenken med disse og dreie dem ned til  emne på ca
45mm. Dette er emnet jeg skal lage skruver av.
Moxon skruvstikke -  - tek73
Signatur
  (trådstarter)
   #6
 1 695     Trondheim     0
Da er det på tide å gjenge opp skruvene.
Så lenge tykkelsen er riktig går det ganske greit. Gjengesettet fungerer veldig greit til dette. Jeg har tidligere laget gjenger selv, og det går det også, men det er mye arbeid og resultatet blir gjerne ikke like bra som med ordentlig gjengeutstyr.
Moxon skruvstikke -  - tek73


Moxon skruvstikke -  - tek73

I tillegg gjenger jeg opp bakstykket som skruvene skal skruves inn i.
Som nevnt tidligere skal skruvene stå fast, også skal det være muttere som skrus inn for å stramme skruvstikken.
For å få til dette lar jeg ikke gjengene i bakstykket gå helt gjennom. Da kan jeg etterpå skru skruvene inn i bakstykket og skruve dem inn til de stopper.
Signatur
  (trådstarter)
   #7
 1 695     Trondheim     0
Nå trenger jeg mutterne som skal brukes for å stramme skruvstikka.
Jeg forsøkte først å dreie en i valnøtt som jeg så gjenget opp. Den sytes jeg ble for liten og var vanskelig å få taket på, så jeg kom frem til at jeg fikk lyst til å forsøke å lage et håndhjul med eiker.
Moxon skruvstikke -  - tek73
Moxon skruvstikke -  - tek73
Moxon skruvstikke -  - tek73

Konseptet var nok bra, men ikke gjennomføringen.
Den ytterste ringen sprakk da pluggene (eller eikene om du vil) ble satt inn.
Men som dere ser på denne videoen så fungerte konseptet.

https://share.icloud.com/photos/071dPwPJMoW5ycc43ujUYhd3w

Dersom man skulle laget en slik løsning tror jeg man måtte ha kappet emnet til den ytre ringen i to og limt det sammen vridd 90grader slik at man får veden til å krysse i forskjellige retninger og dermed blir mindre utsatt for å sprekke. Litt mer nøyaktighet når man lager hullene og kanskje pusset ned eikene litt først ville nok også være til hjelp.

Men jeg har ikke tolmodighet til å forsøke igjen, og vil forsøke en litt annen løsning.
Signatur

  (trådstarter)
   #8
 1 695     Trondheim     0
Moxon skruvstikke -  - tek73Den alternative løsningen blir å lage handhjul av hele stykker av bøk, dreie disse til riktig form også gjenge dem opp.
Dette er første variant av disse, og se fungeree veldig greit. Men jeg planlegger å lage hull i
Innsiden av dem i tillegg til å sette på noen små håndtak som stikker ut slik at det blir enklere å få litt fart på dem når jeg skal sende dem innover ved å snurre på dem.

Moxon skruvstikke -  - tek73
Som avslutning skrådde jeg kantene på forstykket litt.
Moxon skruvstikke -  - tek73

Kanskje jeg også skal lage noe pynt for å skjule featuren jeg ordnet tidligere, også må selvsagr set hele settes inn med litt olje slik at det både holder lengre og ser litt bedre ut.
Men burde kanskje få tak i litt kork eller lignende for innsiden av kjeven til skrustikka…
Signatur
  (trådstarter)
   #9
 1 695     Trondheim     0
Moxon skruvstikke -  - tek73Moxon skruvstikke -  - tek73Moxon skruvstikke -  - tek73Moxon skruvstikke -  - tek73Og da foreligger det ferdige resultatet:
