finnmark4ever: Gulvvarme, mini(pris) prosjekt

 5 979     Finnmark     0
Vannbåren gulvvarme, 14,2 kvadratmeter!
Som skal koste minst mulig,  så jeg trenger litt innspill underveis:)
Ser at 14200 kr er kostnad med varmefolie på like mange kvadratmeter.
Mellomløsning før ombygging av huset. Pusser opp kjøkkenet,  som senere blir soverom og gjesterom/kontor. Lager derfor to kurser med rør i gulvet.
Planen er spaltegulv av bord på bjelkelaget.
Varmefordelingsplater med rør.
Gulvspon med belegg øverst.

Vil gjerne bruke deler som kan gjenbrukes når resten av huset blir oppgradert med vbv.........men det er noen vintre dit;)
Nå legger jeg rør slik at de går litt ekstra i kjeller og tilbake til bad( hvor varmekilde blir montert)

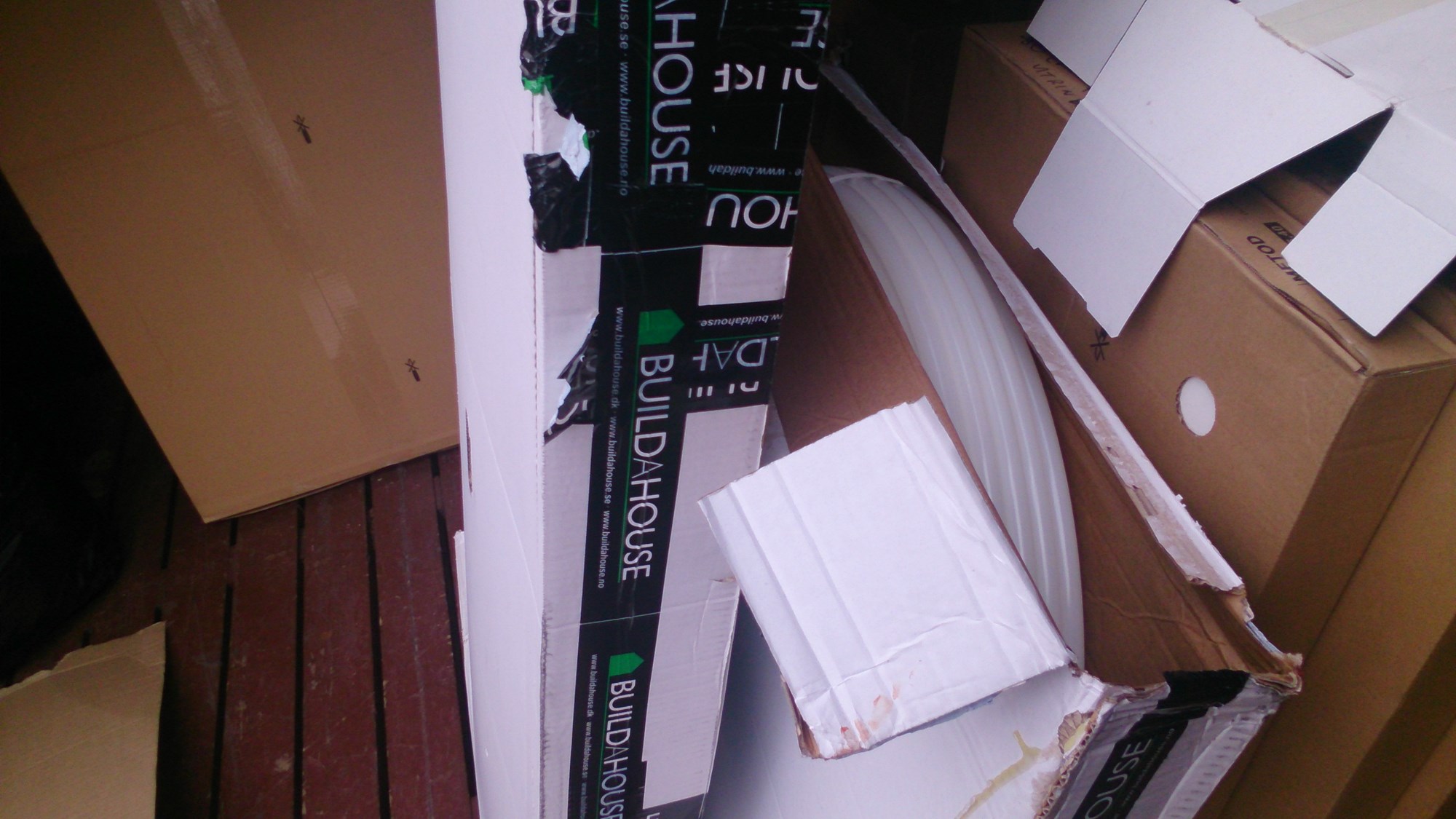

Idag kom 120 mm 17 mm rør og 1 pakke( 72 stk)varmefordelingsplater fra Buildahouse!
Kostnad sålangt i Nok: 2308 kroner
Ikke mottatt noen mva krav enda;) og ikke korrigert for faktisk forbruk av materiell Wink

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

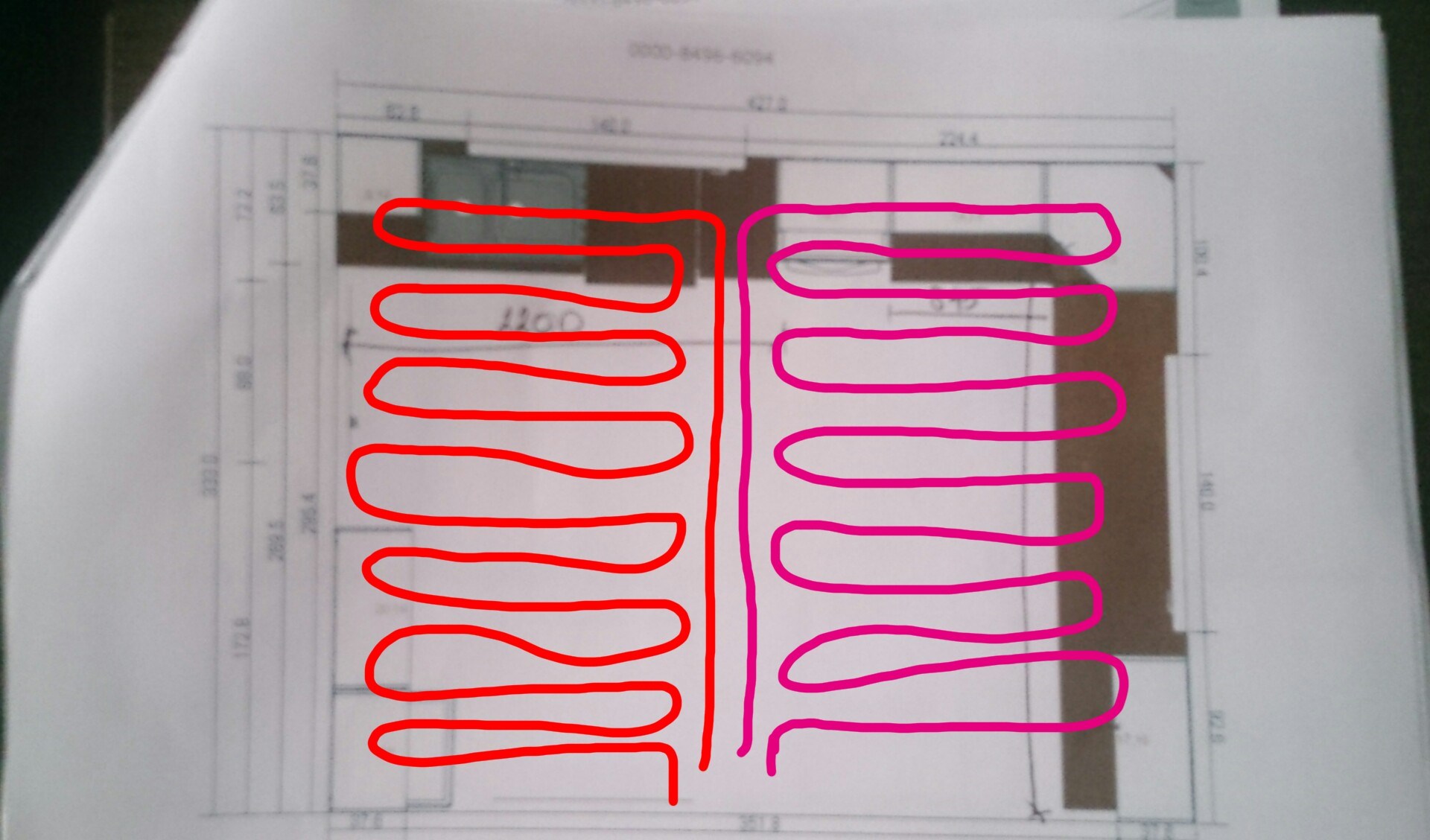

Her er primitiv tegning av hvordan jeg vurderer legging av rør, skal kjøres som en eller to kurser. Der rør går ut fra kjøkkenet er det ståhøyde i kjelleren!

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Signatur

  (trådstarter)
   #1
 5 979     Finnmark     0
Varmekilde(vvb) blir i eksisterende bad, så rør må gå dit( enten som en kurs eller to...........Vurderer provisorisk opphenging av rørsløyfe i gang under gulv.finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever
Signatur
   #2
 971     Krikaveien     0
Dersom du har planlagt garderobe på soverommet eller hyller på kontoret kan du jo knipe inn på sløyfene slik at du ikke har sløyfer under skap? (=enda mindre forbruk av rør).
  (trådstarter)
   #3
 5 979     Finnmark     0
Poenget er ikke å bruke minst mulig, men skal ikke ha rør helt mot yttervegger..........stikk i strid med det som er anbefalt;)
Har en ide om oppbygging av spaltegulv for å få dette enklest...


Signatur
  (trådstarter)
   #4
 5 979     Finnmark     0
Har litt tid på å finne resten av komponenter, men ca dette trenger jeg!............

Varmtvannsbereder på 10-30 liter, må kunne justeres helst ned til 25 grader.......Kan følge ny elregler for stikkontakt montering, så maks 1500 watt...
Feks en slik
http://www.jula.no/catalog/bygg-og-maling/vann-og-sanitar/varmtvannsberedere-og-tilbehor/varmtvannsberedere/varmtvannsberedere-436041/

Ekspansjonstank
http://www.jula.no/catalog/bygg-og-maling/innendorsklima/oppvarming/ekspansjonstank-og-tilbehor/ekspansjonskar-452295/

Manometer /sikkerhetsventil
http://www.jula.no/catalog/bygg-og-maling/innendorsklima/oppvarming/sirkulasjonspumper/lampesett-452297/

Med pumpe /shunt er det to muligheter!
Minishunt som blir overflødig når resten av bolig får vbv, men billigere i innkjøp nå!
http://www.buildahouse.dk/minishunt-m-termostat-regulering-3862.html

Eller vanlig, som også kan brukes senere
http://www.buildahouse.dk/pumpeshunt-gulvvarmeshunt-m-grundfos-pumpe-3860.html

Da må jeg også ha fordeling til kurser
http://www.buildahouse.dk/gulvvarme-fordeler-m-flowmeter-10-kredse-3850.html

Kanskje lurest å kjøre bare med minishunt nå, billigere og jeg vet jo ikke helt hvordan oppsett blir senere med vbv......
Signatur
   #5
 678     Bergen     0
Kan du droppe minishunt/shunt og kjøre full bereder temp (som du har sagt må kunne reduseres til 25 grader) rett ut på gulvet?
Da kan du enten kjøre gulvvarme som grunnvarme med styring av rom temp fra andre varmekilder, ha termostat på kursen(e) eller strupe kursene/regulere beredertemp manuellt?

Dropper du termostater kan du vel bruke en slik fordeler
http://www.biltema.no/no/Bygg/VVS/PEX-plastrorsystem/Push-koblingssystem/PEX-Fordeler-2000030615/

eller to T-koblinger for å fordele på to kurser sammen med kuleventiler?
Signatur
  (trådstarter)
   #6
 5 979     Finnmark     0
Trenger uansett sirkulasjonspumpe og det er visstnok innebygd i minishunten.....
Men justere temperaturen manuelt er ingen problemer.....


Har tilgang til billige rørdeler, også endel vbv deler;)
finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Signatur
  (trådstarter)
   #7
 5 979     Finnmark     0
Skiller ut del av gulvvarme i denne tråden, men det henger jo sammen med kjøkkenprosjektet!

Gjør klart det som skal ned i gulvet, midlertidige tur/returrør som drar gjennom til kjeller med ståhøyde!
Viser dere ett tips for å måle rør og ledning nøyaktig, så det i Russland Wink

Rett og slett ett større rør/slange på 1 meter som tres over det man skal måle, så skyver man det bare og merker meter for meter!
Fint å bruke dersom det ikke er merket meter for meter........jeg viser bare eksempel, rør fra Buildahouse er merket;)

Bruker rød og blå teip til tur/retur......

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Signatur

  (trådstarter)
   #8
 5 979     Finnmark     0
Litt framdrift nåWink

Rør som skal være midlertidig noen år, til hus bygges om!
La de inni plastslange og isolerte ekstra med rørskåler :

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Spaltegulvet av forskalingsbord til de to sonene

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever
Signatur
  (trådstarter)
   #9
 5 979     Finnmark     0
Har en teori om at mer isolasjon er bedre, fant 3 mm med aluminium ( koster ca240 kr for 20 kvadratmeter i Russland).
Legger dette under varmefordelingsplater å håper det gir effekt ( selv om det ikke kan måles).....
Deretter 2 mm underlag på platene.
finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Paslode krampepistol ble litt overkill, kramper gikk nesten helt gjennom varmefordelingsplater. Oppdaget at det var nok med Makita og 16,mm kramper/ stifter

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Paslode kramper ytterst på begge sider, og små kramper/stifter fra Makita i midten

finnmark4ever: Gulvvarme, mini(pris) prosjekt  -  - finnmark4ever

Har brukt 30 meter rør i hver sone og 10 meter fra kjelleren til bad.
Altså 70 meter 17 mm gulvarmerør, og ca36 varmefordelingsplater
Nå er denne delen av gulvvarme prosjektet ferdig, nå kan jeg begynne å fundere på resten.....
Siste redigering: 6. juli 2015 20:01:12 av finnmark4ever
Signatur
  (trådstarter)
   #10
 5 979     Finnmark     0
Studerte forskjellige vvb i Russland,  ett virvar å velge mellom Wink
Bittesmå helt ned til 400 watt og noen få liter!!

På en vvs butikk som også selger pexrør og vbv fant jeg denne sentralen......
Minishunten til Buildahouse er foreløpig øverst på lista av ferdige løsninger....

.....har veldig lyst på DIY løsning på dette,  for å teste hva som kan virke!

Ca pris for denne er 4300 Nok (34000 Rubel)

finnmark4ever: Gulvvarme, mini(pris) prosjekt  - DSC_0054.JPG - finnmark4ever


Og for pumpedelen ca 3030 kr(24000 Rubel)

finnmark4ever: Gulvvarme, mini(pris) prosjekt  - Screenshot_2015-08-12-16-00-55.png - finnmark4ever

Når hverdagen nå kommer,  blir det mindre tid men skal studere litt bedre de forskjellige typer vvb......Wink


Kjøpte 17 mm pexrør fra Buildahouse,  nå viser det seg at både på Biltema og i Murmansk har de 18 mm koplinger mm......Så det blir 18 mm rør når jeg fortsetter i resten av huset og har brukt opp det jeg har....

Må bestille slike euroconus:
finnmark4ever: Gulvvarme, mini(pris) prosjekt  - Screenshot_2015-08-12-16-27-31.png - finnmark4ever

.......Noen andre steder å bestille slike?




Siste redigering: 12. august 2015 19:15:49 av finnmark4ever
