Tilkobling av dreneringsslange til vv kolbe
124
Bergen
0
Jeg fikk installert ny varmtvannskolbe på hytta i vinter, men rørleggeren ferdigstilte ikke slangen for tømming av denne før vinteren.
Utløpet fra vv kolben er 3/4" hunn. Nærmeste avløp (fra en vask) er ca 1m unna og er 40 mm PP rør.
Hvilke overganger og slanger er det jeg trenger her?
Aller helst ville jeg hatt et system hvor jeg enkelt kunne koble fra denne avløpsslangen om våren slik at jeg ikke risikerte at det ble liggende noe avløpsvann i slangen (mellom avløpsrøret og vv kolbe). Hvis det er vanskelig så kan jeg alltids få hengt opp avløpsslangen i en "omvendt svanehals" (omvendt U), men ønsket hadde altså vært noe jeg enkelt kunne skrudd av og på for hånd.

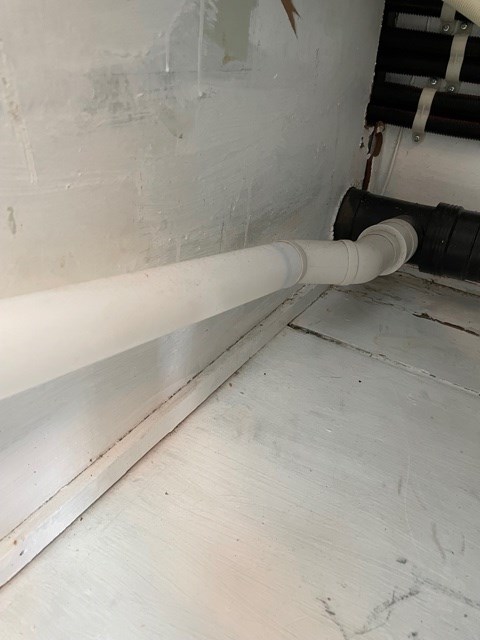

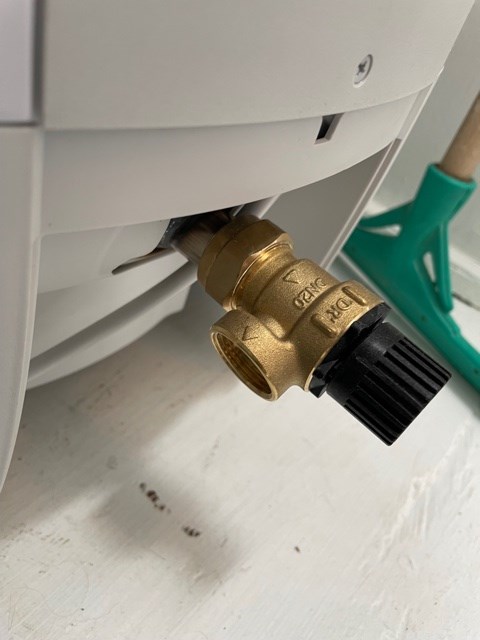

De to bildene under viser hhv vv kolben og avløpsrøret fra vasken.
Noen forslag?
Utløpet fra vv kolben er 3/4" hunn. Nærmeste avløp (fra en vask) er ca 1m unna og er 40 mm PP rør.
Hvilke overganger og slanger er det jeg trenger her?
Aller helst ville jeg hatt et system hvor jeg enkelt kunne koble fra denne avløpsslangen om våren slik at jeg ikke risikerte at det ble liggende noe avløpsvann i slangen (mellom avløpsrøret og vv kolbe). Hvis det er vanskelig så kan jeg alltids få hengt opp avløpsslangen i en "omvendt svanehals" (omvendt U), men ønsket hadde altså vært noe jeg enkelt kunne skrudd av og på for hånd.
De to bildene under viser hhv vv kolben og avløpsrøret fra vasken.
Noen forslag?
Nå kan dette modereres i en hytte. Det avhenger av totalløsningen.
vi la begge slangene/rørene ut i friluft, ikke innom noe avløp. ble enklest slik.
Siden dette er noe du gjør ofte, kan ev sikkerhetsventilen her fjernes og erstattes med en enklere kran og gardenaslange for tømming.
Det må imidlertid være en sikkerhetsventil et sted. Dersom en er helt sikker på at innløpet til vvb ikke inneholder noe kran-deler som kan fungere som tilbakeslagsventil, kan sikkerhetsventilen flyttes til et sted på kaldvannsrøret. Alternativt til varmtvannsiden, men da må en være obs på at her kan det komme svært varmt vann. Poenget er, sikkerhetsventilen må alltid være aktiv, skal aldri bli blokkert ved en feiloperasjon. Ved termostatfeil kan tanken begynne å koke og spyle ut damp.
Edit. Ser at alt_er_mulig har en alternativ løsning. Jeg har tenkt å implementere samme på vår hytte. Krever dobbel slange dog.
dobbelt sett kan jo unngås ved og koble sammen dette til en slange med en T etter hver kran/s.ventil, men vi syns det var like greit og bare kjøre dobbelt sett rett ut.
da er det ikke noe tull, og begge deler funker uavhengig av hverandre
Lekker patent, den låner jeg:)
Quality Assurance Engineer.
20 års erfaring innen Teknisk Gummi og Polymer.
På vvb står det en klemringskobling. Den får jeg ikke matet inn på nippelen. Finnes det en overgang fra en hunn klemringskobling (3/4") til en tilsvarende hann- eller hunnstuss som jeg kunne få koblet meg inn på grenstykket med?
Bildene viser i rekkefølge vvb med frakoblet ovetrykksventil og delene jeg har kjøpt, hann-stussen på overtrykksventilen og klemringskoblingen på røret ut fra vvb.
