LogicMachine tråden (embeddedSystems/openrb.com)
 575     Haugesund     0
Fikk min LogicMachine Re:actor2 med posten i dag. Kun 4 dager frakt fra openrb.com
Førsteintrykket er at den er mye mindre enn jeg hadde sett for meg.

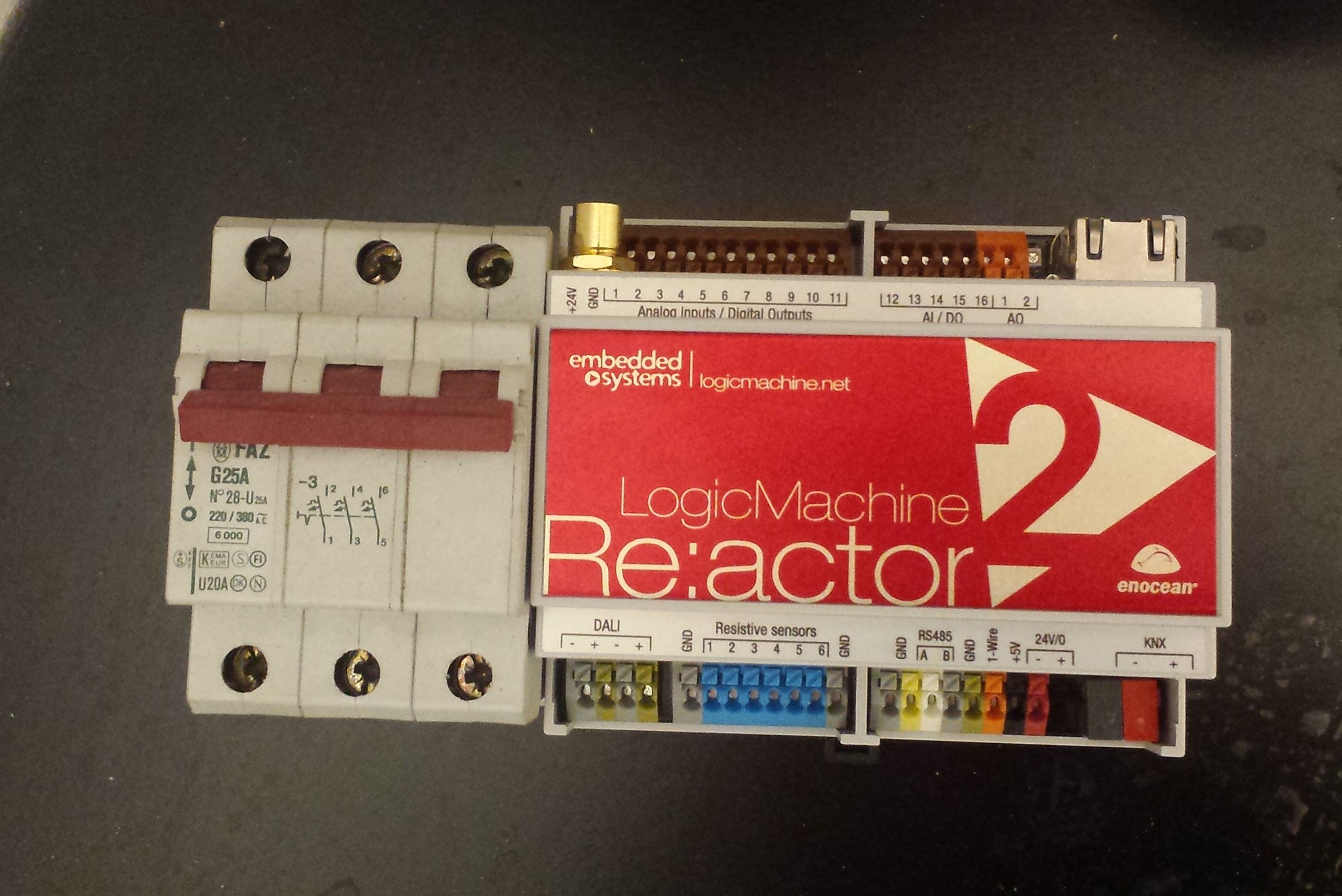

Tok et bilde av den sammen med en sikring her:
LogicMachine tråden (embeddedSystems/openrb.com) - - WF
Og så føles det som den koster under 50kr, kjennes ut som en tom plastboks med luft inni.

Det fulgte ikke med manual i esken, men den ligger her:
http://openrb.com/wp-content/uploads/2013/10/Reactor_manual.pdf
Virker som det er greit dokumentert.
Skal se om jeg får tid til å teste den litt i kveld/morgen. Men får besøk i kveld og holder på med grunnarbeid på huset i morgen.. off..
  Siter
   #1
 352     0
Blir spennende å følge denne tråden da vi også skal ha dette produktet i vårt nye hus på nyåret. Av kuriøsitet hva kom prisen på inkludert norsk toll\moms og frakt? Vi handler nok fra www.function.no men er jo greit å vite hvor mye rimeligere det eventuelt er.
Jeg har programmert en del via www.oprenrb.com sine nettsider, og brukergrensesnittet er litt mer innviklet enn blant annet loxone men du verden for muligheter.
Jeg programmerte inn værmeldingen fra Flekkefjord på en side og det fungerte utmerket;)
Signatur
  Siter
  (trådstarter)
   #2
 575     Haugesund     0
Vet ikke totalpris helt enda, har tollkreditt så får ikke mva regning før i slutten av mnd.
Men har både dårlige og gode nyheter.
Modbus som jeg har planlagt å bruke for inn og utganger virket litt tungvindt å programmere. Fant en "Visual Modbus Mapper" i download seksjonen til openrb.
Men fant ikke ut av hvordan jeg skulle bruke denne, ingen info i dokumentasjonen av hvordan man lager en modbus-profil for en modbus-enhet.

Sendte mail til openrb og spørte, fikk svar tidlig neste arbeidsdag.
Det viser seg at denne ble ferdig utviklet rett før helgen, så fikk nå dokumentasjon + eksempelfil for obbygging av JSON objekt fil.
Det gjør det jo mye enklere å mappe opp Modbus adresser om til KNX adresser visuelt istedenfor i script.
LogicMachine tråden (embeddedSystems/openrb.com) - - WF

Det er altså positivt med kjappe tilbakemeldinger, de utvikler produktet hele tiden.
Fikk også beskjed om å spør hvis jeg trengte hjelp til noe mer.
Spørte også om det fantes et brukerforum, dette skulle de lage snart.

Har et basseng på tomten som skal støpes på onsdag, så jeg må fullføre bygging av dette i kveld og i morgen. Etter dette er støpt får jeg nok mer tid til testing Smile
  Siter
  (trådstarter)
   #3
 575     Haugesund     0
Lite tid til testing for tiden. Men kan oppdatere med at jeg fikk til Modbus-kommunikasjon ganske greit etter jeg fikk dokumentasjon/eksempel-fil.
Funker fint her nå. Maks hastighet er 1sek for lesing. Skriving/utganger til Modbus skjer umiddelbart.
  Siter
   #4
 10     Klepp     0
Jeg leser med stor interesse innleggene dine, WF, og sakser inn litt fra en annen tråd for å ha med her;
WF Saturday, December 6, 2014
...
Det som passer best til det enkelte formålet. KNX er bra på knapper, DMX er billigst/best på LEDlys, Modbus er best på kommunikasjon med 3.part utstyr, 1-Wire er billig/best på temperatur og EnOcean er vel best der en ønsker trådløse senorer uten strømtilførsel/batterier.
Altså hovedsaklig KNX,DMX, Modbus og 1-Wire + kanskje litt Arduino.

Planen er å ikke ha noen lysbrytere i huset, at systemet selv finner ut hva som skal gjøres.
Det ordnes med en KNX tilstedeværelsedetektor i hvert eneste rom/tak, også WC, bod, gang og garasje.
Disse rekker 24m med montasjehøyde på 3m. En kan også detektere i hvilken retning (4retninger) bevegelsen kommer fra. F.eks. hvilken del av gangen.
Disse sensorene måler også lys i rommet som analog verdi.

Hvis systemet ikke detekterer noe nærvær noe sted på f.eks. 15 minutt settes huset automatisk i "Borte" modus. Inget nærvær på 24T = "Ferie" osv..
Så kan en skru av lys og vanntilførsel osv basert på dette.
Lyset slår seg på i rommene basert på hvilken modus boligen eller rommet er i.
Ingen modus = Lys På, styrke = x antall LUX.
Nattmodus = Lys På, styrke = mye mindre LUX.

Tenkte å måle strømtrekk i alle sikringskursene. En slik clip-on sensor koster ikke mer enn ca 20kr stk koblet til en Arduino.
Så kan man f.eks. starte avtrekksvifte på kjøkkenet hvis systemet måler strømtrekk fra kokeplaten. I tillegg kan kjøkkenet automatisk settes i aktivitet "Matlaging" hvis stekeovn eller kokeplate trekker strøm. Dette kan igjen trigge f.eks. optimal lyssetting for matlaging.
En kan også holde igjen stenging av vanntilførsel hvis en måler at oppvaskmaskin eller vaskemaskin trekker strøm. Hvis den ikke har trukket strøm på så så lenge kan en fullføre stenging av vanntilførselen.

Skal også ha basseng, så en sensor på om lamelltrekket er åpent eller lukket kan jo gi aktiviteten "Bading" aktiv status. Som f.eks. igjen da ikke trigger "Borte" modusen selv om huset ikke føler nærvær i noen rom.

I tillegg tenker jeg å sette en iPad mini eller Ipod sak i hvert rom. Vil ikke ha disse for fancy, det må være enkelt å bruke. Best å ha disse nesten låst til kun det rommet den hører til og få, enkle, intuative knapper for å styre kun det rommet. Har en en slik på veggen i alle rom har en jo også mulighet å kjøre Sonos appen på disse og da ha full kontroll over lyd i rommet også. Men det behøves egentlig ikke, en har jo som regel telefonen i lommen likevel.
Signatur
  Siter
   #5
 10     Klepp     0
Hva/hvordan har du tenkt å bruke DMX til styring av LED lys? Jeg har tenkt å ha LED striper til hovedbelysning i stue og kjøkken, og lurer på alternativer for styring av disse.
Signatur
  Siter
Annonsørinnhold
Les også:
Smarthus som gir deg hvilepuls? Selvsagt er det mulig.
  (trådstarter)
   #6
 575     Haugesund     0
Foreløpig plan er det samme her. Indirekte lys fra led striper rundt hele rommet.
Takhøyden er 270, så tenker også en del "plattformer" i taket rundt omkring som bygger ned til 240. At disse også har lys bak seg.
Lurer også på å bruke systemhimling i en stripe langs veggene, slik at en har god plass og kommer til elektronikk/ledstriper osv fra undersiden. Og så er det jo utrolig lettvindt å montere spotter eller forandre på lyssetting av himlingen senere. kabler/bakhøytalere osv.
For ikke å snakke om å slippe unna sparkling Smile
En kombinasjon av disse bildene:
LogicMachine tråden (embeddedSystems/openrb.com) - 06-01-2015 13-28-23.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 06-01-2015 13-29-15.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 06-01-2015 13-29-29.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 06-01-2015 13-29-50.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 06-01-2015 13-30-22.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 15-10-2014 10-32-06.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 15-10-2014 10-35-15.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - 15-10-2014 10-39-12.jpg - WF
LogicMachine tråden (embeddedSystems/openrb.com) - Ceiling 1.jpg - WF
  Siter
  (trådstarter)
   #7
 575     Haugesund     0
Tenker skikkelig lyssterk hvit led stripe for selve lyset.. Varmhvit
I tillegg legges en lystripe med RGB for pyntelys.
Tenker å bruke 24V og styre stripene med DMX led drivere, ikke sikker på hvilke enda.
Jeg kommer nok til å bruke LogicMachine boksen til å styre disse LED driverne.
  Siter
   #8
 11     0
Tror dette er et interessant produkt da det kan interface flere teknologier. Jeg har selv SmartHDL / Smartbus og kom nettopp over dette da jeg nå ser på GUI-biten for huset. Har puslet litt med Iridium Mobile, men det blir fort dyrt når alle iPhonene, iPadsene osv må ha hver sin lisens.. og så er det jo jeg selv som lager all GUI, men må altså betale pr device.. så jeg ser på en Linux-basert web-løsning som et langt rimeligere alternativ. Logic Machine har også DALI-buss, noe jeg bruker for alt av LED i huset. Mater DALI-styrt LED-driver med 48V fra UPS, så her er det lys hele tiden hehe, veldig kjekt å ha på høsten med alle disse strømbruddene vi har hatt i de siste par årene, så det kan jeg anbefale.. Blir spennende å se hva du syr sammen til slutt, lykke til!
  Siter
   #9
 10     Klepp     0
WF Tuesday, January 6, 2015
Tenker skikkelig lyssterk hvit led stripe for selve lyset.. Varmhvit
...
Tenker å bruke 24V og styre stripene med DMX led drivere, ikke sikker på hvilke enda.
...

Ikke sant.. Har tenkt det samme angående lyssterk og 24V da jeg tenker å ha driverne i sentralt skap med kun ledning direkte ut til stripene. Blir maks 10m til start av de fjerneste stripene. Har bare ikke funnet ut hvor jeg skal bestille. En kamerat bestilte noen billige striper fra Kina til å ha utendørs og de har slukket etterhvert selv om han har dimmet dem ned til ca 10%.
Rapportér gjerne når du velger både striper og DMX drivere.
Signatur
  Siter
  (trådstarter)
   #10
 575     Haugesund     0
Har ikke sett på drivere enda, men har kjøpt inn 2 forskjellige hvite 5630 striper til nå for å sammenligne kvalitet over litt tid. Har også noen 5050 striper utenom som jeg også må teste.

Disse så ok ut, så bestilte dem:
Epistar LED: (Greit chip merke)
http://www.aliexpress.com/item/5630-smd-40lm-led-300led-5m-60led-m-bright-5630-led-strip-light-24-volt/32249024053.html
ca 40kr pr meter

Men har tro på en stripe fra Kina som hevder å bruke orginale Samsung 5630 chips.
Denne er dobbel pris, men alikevel veldig overkommelig.
Viktig med god kvalitet på noe som installeres og gjemmes bort.
Hvis dette faktisk er Samsung fabrikat skal disse være utrolig lyssterke.
Rundt 2100 lumen/meter.
Dobbelt så sterk som 5050 chips, men langt i fra dobbelt strømtrekk.
Fargegjengivelse er CRI>88  Jeg skal teste fargetemperatur 3000K
Denne koster ca 80kr pr meter inkludert frakt og MVA
Men blir nok en god del billigere om man kjøper noen 100 meter pga fraktkostnad.
Tror jeg har fått begge, kommer så mye pakker for tiden at jeg ikke har rukket å pakke opp Smile  Skal sette deler av dem på 100% output noen måneder for å sjekke forskjell fra brukt ubrukt stripe og forskjell mellom dem og rapportere her Smile
http://www.aliexpress.com/item/10meters-Samsung-LED-strip-light-60led-m-12V-24V-Brightest-strip-Free-shipping/32214791220.html
