Spikerplate/Hullplate

 5     0
Hei. Er det noen som vet om det er vanlig å fullspikre spikerplater/hullplater?

Har forsterket det gamle 2x6" sperretaket med 2x8" skrudd inntill de gamle 2x6". Valge å legge begge hanebjelkene som vist på bildet i stedet for å skru på utsiden, regner med dette blir stivere og mer solid? Men lurer på om det er vanlig med så tett i mellom skruene, eller om det f.eks. svekker treverket?

Bruker beslagskruer/kamskruer beregnet for spikerplate. 4,8 x 40mm.

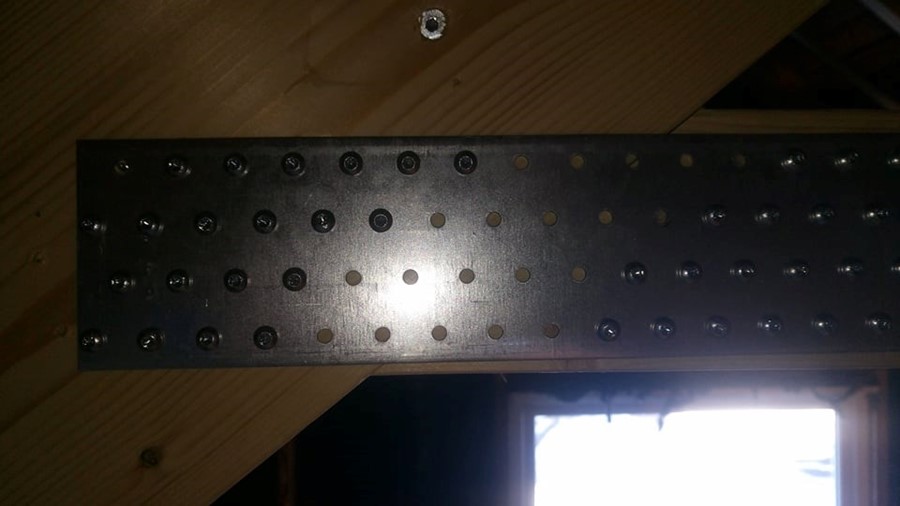

Spikerplate/Hullplate  - 30221330_10160582096715657_5277987917375995904_n.jpg - Iacocca

   #1
 4 268     Vestfold     1
Det finnes ganske detaljerte beskrivelser for hvordan spikerplater skal spikres, og hvor stor last hver spiker klarer. Kommer spikrene for tett eller langt ut mot kanten eller mot endeved blir skjøten svakere. Jeg fant det ved googling i fjor sommer. Har det muligens liggende på en annen pc.

Sånn grovt fra hukommelsen klarer hver kamspiker 1kN når det er minst 3 spikre i hvert trestykke. Spikrene må ha cc på minst 2cm i treets bredderetning, og 4cm i treets lengde retning. Avstand til kant må være minst 2cm, og avstand til endeved må være minst 6cm.
Dette er fritt fra hukommelsen, og kan være at jeg har rotet litt med tallene her. Budskapet er i hvertfall at man må regne ut hvilke krefter beslaget utsettes for, utav det beregne antall spiker som trengs og hvor stort område de må spres over. Dette blir det avgjørende for hvor stort beslag man trenger.
  (trådstarter)
   #2
 5     0
Hei. Takk for svar. Dette er jo innfestning til hanebjelkene, så det blir jo litt krefter i sving her.

Selve spikerplaten har 2 cm cc mellom hullene i lengderetning, og 4 cm. i bredden av plata, men da må den i tilfelle settes andre veien om jeg skal kunne bruke de målene du her viser til?
På Essve sine sider står det faktisk at (om hullplate): "beslaget kan fullspikres/skrues, dersom man utelater spiker/skruer skal dette skje i midten av hver spikergruppe". Ellers syns jeg avstandene til kant og endeved høres logisk ut.

Mine plater er 80mm x 300 mm x 2mm tykkelse. Skruene er beslagskruer 4,8 mm x 40 mm.

Hvis vi sier at en skrue tåler 1KN, og at det røfflig er 100 kg, så er det jo ikke så voldsomt mange man egentlig trenger. På de tekniske dataene som skruene er levert med står det at denne type beslagskrue tåler 8410 N/mm.

Men jeg skulle gjerne hatt en slags "bruksanvisning" før jeg skrur alt sammen her. Har en først skrudd i treverket kan en jo ta ut igjen skruen, men det blir vanskelig å f.eks. flytte en slik spikerplate/hullplate.
   #3
 572     0
Det unike ved hullplater er de kan spikres/skrues fulle. Det vil si at alle avstander følger Norsk Standard NS-3470-1 5. utgave juli 1999 med endringsblad A1:2008 for avstand innbyrdes.

For å unngå eksentrisk belastning og vridning er det nødvendig å bruke 2 plater pr. forbindelse.

Det er viktig at alle kant- og endeavstander i henhold til Norsk Standard overholdes.

  (trådstarter)
   #5
 5     0
Det unike ved hullplater er de kan spikres/skrues fulle. Det vil si at alle avstander følger Norsk Standard NS-3470-1 5. utgave juli 1999 med endringsblad A1:2008 for avstand innbyrdes.

For å unngå eksentrisk belastning og vridning er det nødvendig å bruke 2 plater pr. forbindelse.

Det er viktig at alle kant- og endeavstander i henhold til Norsk Standard overholdes.


Takk for svar. Med andre ord så kan jeg gjøre slik jeg har gjort på bildet vil jeg tru?

Har en plate på hver side, men det er dobble hanebjelker og dobble sperrer.
  (trådstarter)
   #6
 5     0
Siste setning over betyr at de ikke fullspikres

Takk for svar. Ja, med tanke på avstander til kant og endeved? Jeg har ca. 6 cm til endeved og 2 cm til kant som på bildet i første innlegg. Er det det du tenker på? Jeg kan gjøre som jeg har gjort på første bilde?
   #7
 572     0
Du har gjort helt rett, siden du tar hensyn til endeavstand.

Hullplater kan fullspikres siden de har alle avstanden innbyrdes, men så må man jo og ta hensyn til ende og kantavstand i Norsk Standard. Så er jo litt hvor man bruker de.

   #8
 4 268     Vestfold     0
Det unike ved hullplater er de kan spikres/skrues fulle. Det vil si at alle avstander følger Norsk Standard NS-3470-1 5. utgave juli 1999 med endringsblad A1:2008 for avstand innbyrdes.

For å unngå eksentrisk belastning og vridning er det nødvendig å bruke 2 plater pr. forbindelse.

Det er viktig at alle kant- og endeavstander i henhold til Norsk Standard overholdes.



Viktigere å holde seg innenfor minsteavstander til treverkets ender enn å fylle platene med spiker.

Det er ikke uvanlig at platene stikker utenfor treverket når man setter sammen bjelker i en vinkel. Dette fordi man må ha plass til nok spiker på begge bjelkene. Hvis spikerplaten skal være innenfor begge bjelkenes dimensjoner kan den bli for lite spiker i en av bjelkene.
  (trådstarter)
   #9
 5     0
Takk for svar alle sammen. Jeg har nå skrudd sammen hanebjelkene i det gamle huset mitt, samt forsterket litt. Før var det bare 2x6 og en 2x4 hanebjelke som var spikret på med 3-4 spiker på hver side, samt at det hvilte på en kottvegg som bare hvilte på bjelkelaget under. Kottveggen er flyttet ut 50 cm fra yttervegg, 2x8 er skrudd inntil 2x6 sperrene, hanebjelkene er doble 2x4 og forsterket. Dette for å hindre at ytterveggen skal gli ut mer enn den allerede har gjort.

Spikerplate/Hullplate  - 30689059_10160606646425657_8581356726266101760_n.jpg - IacoccaSpikerplate/Hullplate  - 30628967_10160606643955657_6513485996519063552_n.jpg - Iacocca
