Appen59 Thursday, June 18, 2015

Skal sette inn stort vindu i gavlvegg og lurer på hvordan jeg skal ivareta bæring/utveksling over vinduet: Tenker en limtredrager over vinduet, men ser ikke helt konkret hvordan jeg skal gjøre det. Jeg skal ha en tømrer til å gjøre det, men vil gjerne ha litt peiling på hvordan dette løses før jeg snakker med ham.

Du har nesten løsningen på bildet over. Bæringen blir større, og jeg klarer ikke i farten å se om den som ligger der i dag er understøttet. Den blir understøttet på hver side av vinduet, for å føre kreftene ned til etasjeskillet. Kan skissere det opp dersom du ikke skjønte det.

Men er den veggen bærevegg? Dersom det ikke er en drager i mønet er den muligens ikke det...

.Thag

Figuren viser vel ganske tydelig at sperrene ligger på mønedrager på toppen..

Ser såvidt drageren i toppen av bildet.

Du lager dette ekstra vanskelig når vinduet går så langt ut til sidekanten. Sikker på ay det ikke er lurt å dele det i 2 og sette inn en limtresøyle/ Firkantjernsøyle mellom ?

Du har nesten løsningen på bildet over. Bæringen blir større, og jeg klarer ikke i farten å se om den som ligger der i dag er understøttet. Den blir understøttet på hver side av vinduet, for å føre kreftene ned til etasjeskillet. Kan skissere det opp dersom du ikke skjønte det.

Men er den veggen bærevegg? Dersom det ikke er en drager i mønet er den muligens ikke det...

.Thag[/quote]

Det er en bærevegg med drager i toppen. Tungt tak, torv, men det skal jeg bytte ut neste år.
Jeg skjønte ikke helt hva du mente så veldig fint med en skisse, hvis mulig.

mvh
Appen59

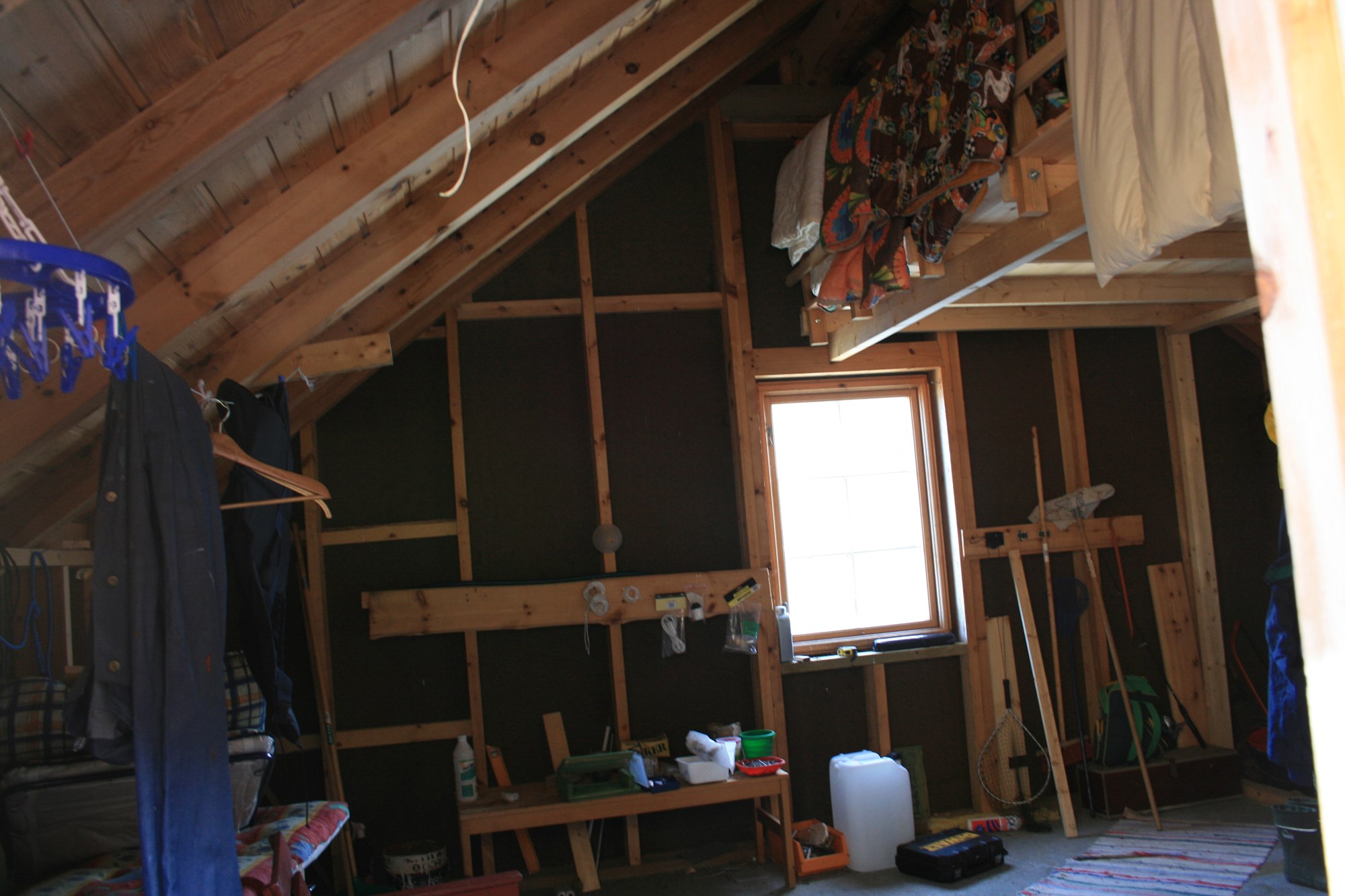

Et par bilder til som kanskje kan gjøre det tydeligere. Har satt opp en ramme som viser hvor vinduet er tenkt.

cozmo Thursday, June 18, 2015

Figuren viser vel ganske tydelig at sperrene ligger på mønedrager på toppen..

Min feil. Registrerte ikke den detaljen i snittet

.thag

Jeg hadde valgt en pragmatisk tilnærming, "delt" vinduet og satt inn to vinduer i stedet. Noe sånt.

Du har i dag utveksling helt oppe under drageren på møne. Liknende dette må gjentas lenger ned (men med større tversnitt) slik at bæring kommer ned i konstruksjonen. Men som flere påpeker blir dette veldig komplisert hvis du ikke deler opp dette med en søyle før det skrå begynner.

Appen59 Thursday, June 18, 2015

Du har nesten løsningen på bildet over. Bæringen blir større, og jeg klarer ikke i farten å se om den som ligger der i dag er understøttet. Den blir understøttet på hver side av vinduet, for å føre kreftene ned til etasjeskillet. Kan skissere det opp dersom du ikke skjønte det.

Men er den veggen bærevegg? Dersom det ikke er en drager i mønet er den muligens ikke det...

.Thag

Det er en bærevegg med drager i toppen. Tungt tak, torv, men det skal jeg bytte ut neste år.
Jeg skjønte ikke helt hva du mente så veldig fint med en skisse, hvis mulig.

mvh
Appen59[/quote]

Mmm, først nå ser jeg det fulle omfanget av vindusformen.. En utfordring. Liker det

To muligheter: Enten så gjør du som foreslått, del det i to med en bærende stolpe i midten. Eller så får du en som kan det til å regne på om det er mulig å forsterke den ytterste sperra, evnt gavelveggen, slik at drageren kan henges opp i veggen, og kreftene på en eller annen måte kan føres ned via selve takkonstruksjonen. SIstnevnte kan ikke si om lar seg gjøre, da jeg ikke ser nok ut fra bildene, ei heller har jeg kunnskap til å regne på sånt.

På høyre siden er du ikke langt fra senter av konstruksjonen, skulle vært artig å hørt om hva som skal til av forsterkninger dersom du for eksempel forlenget jernet over vinduet og hengte det opp i taksperra. Bare en tanke!

.Thag
