Dimensjonere tre eller stålbjelke over større vindu/dørparti
 794     Rogaland     0

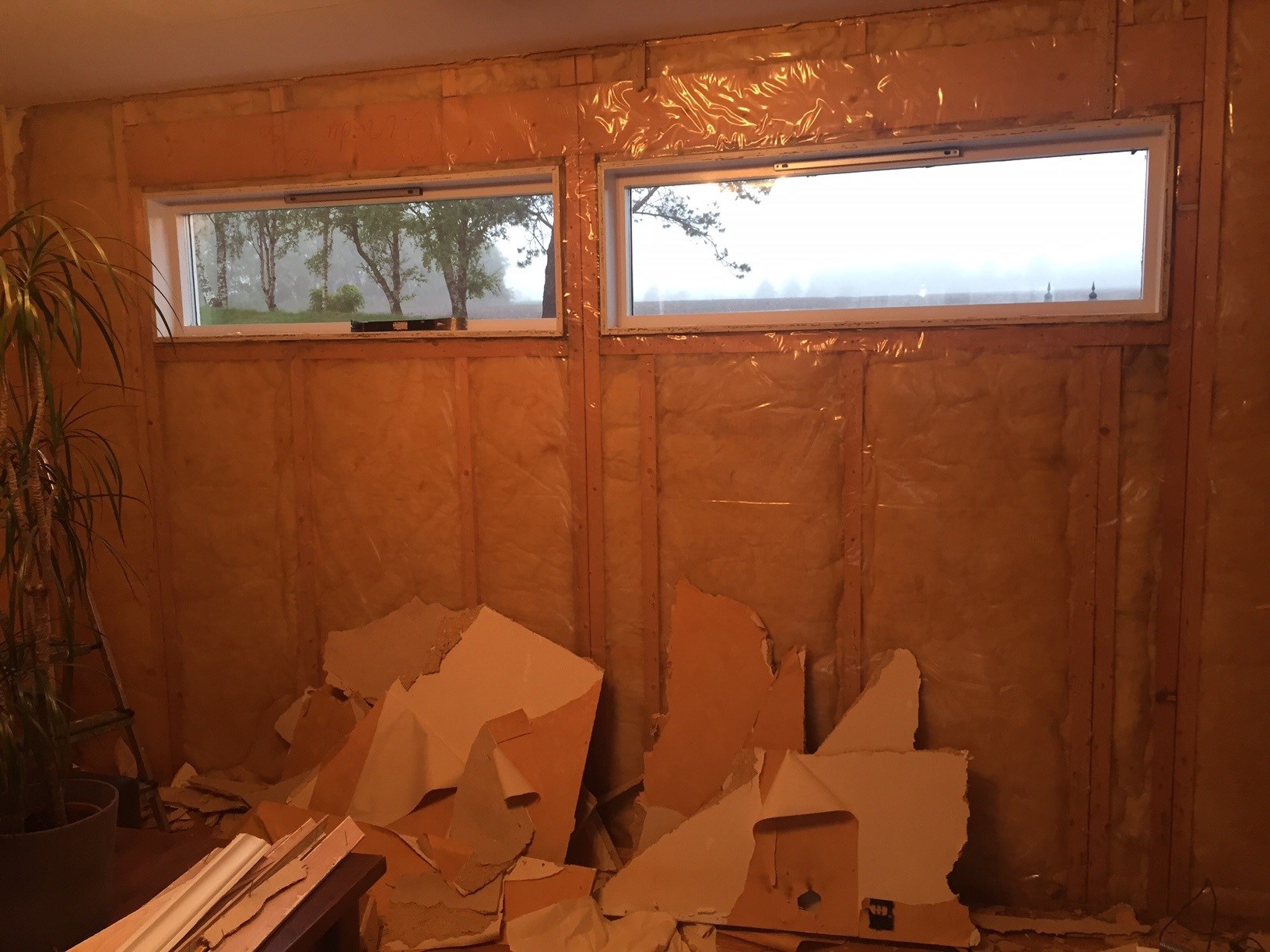

Skal fjerne to vinduer på 1,5x0,5m og erstatte disse med mer glass, i form av skyvedør eller foldedør. Hvis det blir foldedør er det ingen integrert bæring, mens en 4-fløyet skyvedør har to bjelker som kan hjelpe mye på. I dag er det 2 stk 2x8 over hvert vindu, og 2 stk 2x4 stendere mellom vinduene som bærer disse. Dette er originalt fra arkitekt/byggeår. Se bilde.

Dimensjonere tre eller stålbjelke over større vindu/dørparti - Untitled.jpg - GR

Noen som har noen formening om dimensjonering ved lysåpning på 3,1 eller 3,5 meter? Ønsker 2,1m høyde på vindu/dørseksjon. Veggen er i dag 4", men vil bli foret ut til 6 eller 8", så det kan være plass til en brukbar stålbjelke om nødvendig.
  Siter
   #1
 1,459     Trondheim     0
Du må si noe om hva slags krefter som kommer ned i veggen. Hvordan er huset bygd?
Signatur
  Siter
  (trådstarter)
   #2
 794     Rogaland     0
Kan fikse noen tegninger eller bilder i morgen, men kort beskrevet: Huset er gavlvendt, 8x15 meter, gulvet på bildet ligger på stedstøpt grunnmur (full kjeller under). Vinduene på bildet står på langvegg (altså gavlvegg). Bjelkelagene er 2,5x8" som går fra gavlvegg og inn til senter av huset, delvis på bærevegger og delvis på stålbjelker. Takstolene ligger altså motsatt vei av bjelkelaget i etasjeskillene, og ligger på fem limtrebjelker som går gjennom hele huset. Endeveggen på åtte meter begynner i venstre kant på bildet. Der ligger også ytterste limtrebjelke på toppen. Neste bjelke ligger på innervegg som går rett i bildets høyre kant. Tredje bjelke er i mønet. Mao. bør det være snakk om minimalt med krefter på denne veggen.

Siden seksjonen på bildet er i ytterkant av huset er det kun kott over, lav takhøyde/knevegg.

Takvinkel mener jeg er 22 grader, betongtakstein, og krav til snølast er minimal, sannsynligvis laveste en får i Norge, lurer på om det er opp til 200kg/m2.
  Siter
   #3
 350     Viken     0
Har lysåpning 3,6 meter på gavlvegg, (forholdsvis lite tak.)
Limtre 140X405mm. Mener de kom fra hunton som også dimensjonerte.
Fikk ikke inntrykk av at dette kostet noe når jeg handlet mine.
Sendte tegninger på epost, enkelt og greit.
Signatur
  Siter
   #4
 277     Hjemme     0
Da bærer det vel bare etasjeskillet som jeg kan skjønne fra din beskrivelse. Hvor langt er det fra denne veggen til neste bæring for etasjeskillet?
  Siter
  (trådstarter)
   #5
 794     Rogaland     0
Det stemmer, 2.5x8" ligger på denne veggen og går fire meter inn til stålbjelke som ligger i senter av huset.
