Dimensjonering av bærebjelke - gammel tømmervegg -større lysåpning
318
0
Ifb oppussing av et rom som ligger i tilknytning til kjøkkenet vurderer jeg å lage større lysåpning. Pr idag er det standard døråpning på ca 80cm, men ved å fjerne deler av veggen håper jeg å øke lysåpningen til ca 160cm.

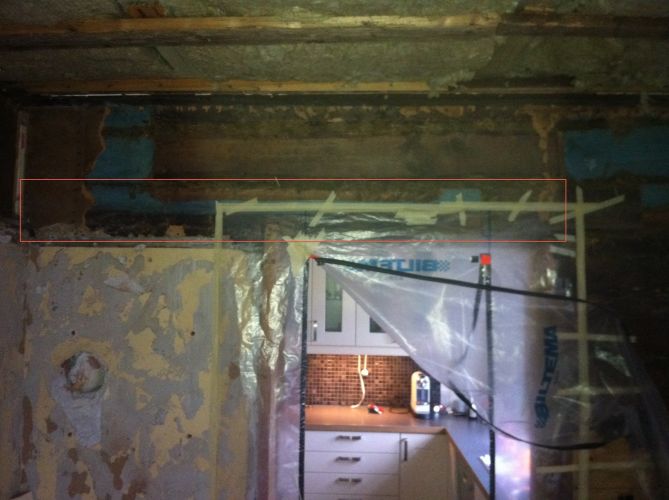

Veggen er gamle selvbærende tømmerstokker som delvis ligger oppå en gammel mur. Tanken er å fjerne deler av denne muren (gammel brannmur i teglstein som ikke lengre har funksjon som brannmur) Huset er opprinnelig fra 1916 og rommet det dreier seg om ligger i 1 etasje, med 2 etasje og loft over dette. Se bilder. (øverste bildet er markert med rødt hvor jeg ser for meg ny bæring, nederste bilde som av en eller annen grunn ble liggende, er muren som evt må bort markert med rødt)
Størrelsen på den nederste tømmerstokken er omlag 12x20cm samt at det er endel gammelt panel og plater slik at total veggbredde er på ca 17-18cm. Ved å fjerne denne vil jeg kunne få plass til f.eks 3x2"8 på høykant som bæring, evt en H-bjelke i stål om nødvendig. Max spenn blir ca 160-180cm.
Det jeg lurer på er om 3x2"8 som er limt og skrudd sammen vil være tilstrekkeilg, eller om jeg må bruke limtre eller stålbjelke?
Veggen er gamle selvbærende tømmerstokker som delvis ligger oppå en gammel mur. Tanken er å fjerne deler av denne muren (gammel brannmur i teglstein som ikke lengre har funksjon som brannmur) Huset er opprinnelig fra 1916 og rommet det dreier seg om ligger i 1 etasje, med 2 etasje og loft over dette. Se bilder. (øverste bildet er markert med rødt hvor jeg ser for meg ny bæring, nederste bilde som av en eller annen grunn ble liggende, er muren som evt må bort markert med rødt)
Størrelsen på den nederste tømmerstokken er omlag 12x20cm samt at det er endel gammelt panel og plater slik at total veggbredde er på ca 17-18cm. Ved å fjerne denne vil jeg kunne få plass til f.eks 3x2"8 på høykant som bæring, evt en H-bjelke i stål om nødvendig. Max spenn blir ca 160-180cm.
Det jeg lurer på er om 3x2"8 som er limt og skrudd sammen vil være tilstrekkeilg, eller om jeg må bruke limtre eller stålbjelke?
Du må finne ut hvilke belastninger som ligger over.
Uansett, et såpass lite spenn som 1.6 meter så vil nok 3 stk limte 2"8" være langt sterkere enn hva som faktisk er der idag.
Vær veldig forsiktig med denne jobben, siger huset så kan du få store problemer. Støtt opp, lag midligertidig bæring som du jekker opp.
Tenkte å stemple opp/jekke mot eksisterende takbjelker mot soverommet over og plukke ned teglsteinsmuren trinnvis. Tror nok at tømmerstokkene holder brukbart på bæringen til jeg lagt inn ny bæring. Har gjort noe lignende et annet sted i huset, men der brukte jeg H-bjelke i stål. Der var det ikke noen mur som måtte fjernes først kun et par stendere, og spennet var endel lengre. Tømmerstokkene som lå over denne åpningen viste ikke antydning til bevegelse når jeg fjernet stenderne.
Så derfor for meg at det måtte være enklere og billigere å bruke 3x2"8 på dette rommet..
Men eksempelet jeg har laget her gjelder for bærevegg under etasjeskillen UTEN lastoverføring fra tak m.m:
-Egenlast kontruksjon 0,6kN/m2,
-Nyttelast 2,0kN/m2
-Spennvidde bjelkelag 7200mm (fra yttervegg til ytterveg og denne bæreveggen er plassert på midten)
= en bruddlast på 12,31kN/m2
Det vil si at 1 stk 48x198 c24 vil få en nedbøyning ved oppgitt maks last på 3mm ved frittt spenn på 1600mm
En dobbel 2x8 c24 vil få en nedbøyning på 2mm ved oppgitt maks last (12,31kN/m)
