Dimensjonering av H-bjelke i bjelkelag.
7
2
Hei!
Ifm. renovering av stuen har jeg gått på et ganske omfattende arbeid med taket/etasjeskillet.
Dette bestod i fra før av to underdimensjonerte bjelkelag av 2"6", der det ene lå oppå det andre, + diverse undergulv og takplater. Dette bygget en god del nedover, og jeg hadde derfor en takhøyde på bare 220cm i stuen.
Jeg har nå fjernet alt utenom gulvbordene i 2. etasje og det øverste bjelkelaget, som er midlertidig stemplet opp.

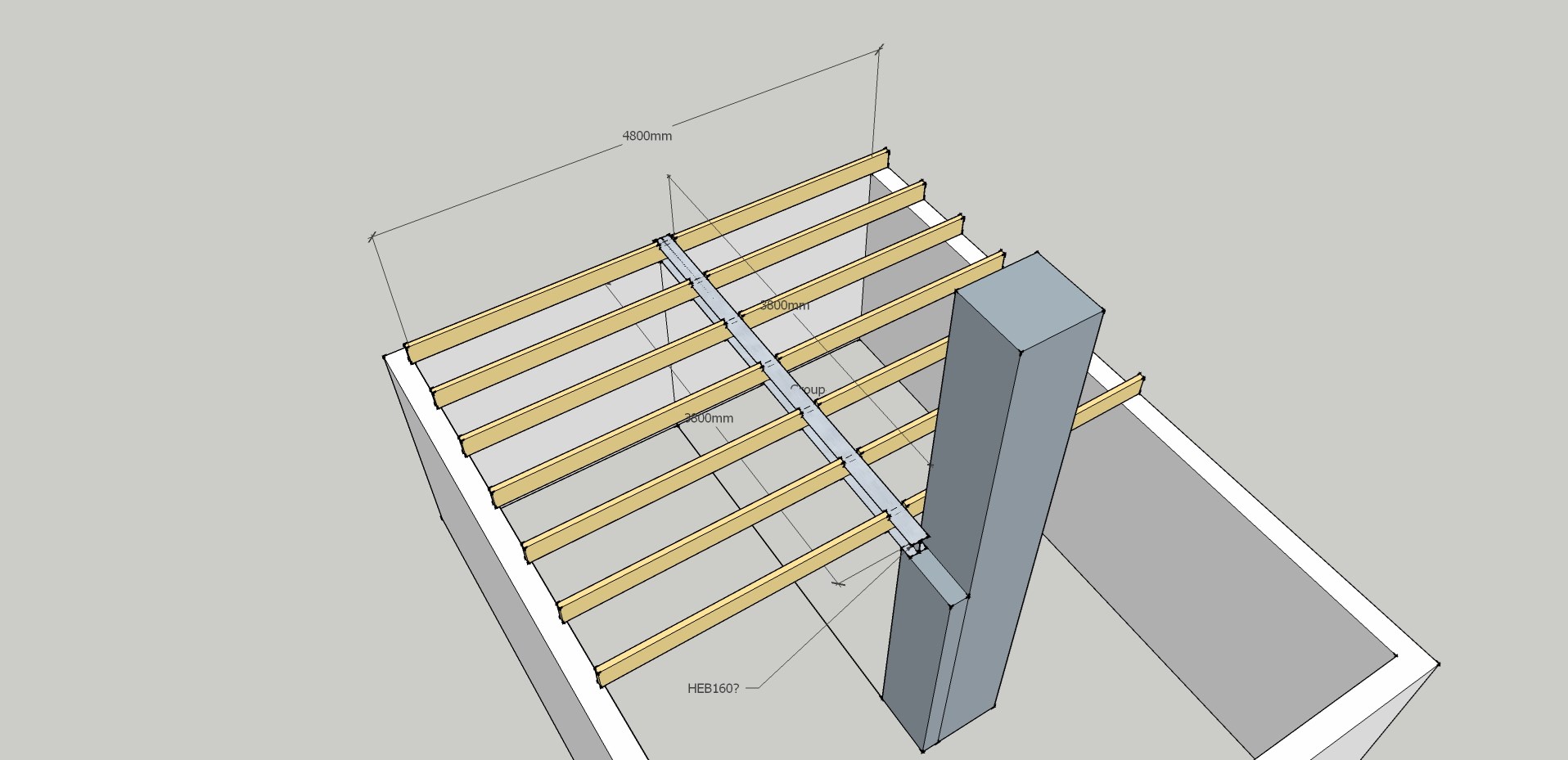

Jeg skal nå starte arbeidet med å forsterke det øverste bjelkelaget, og har kommet frem til at dette skal bestå av bjelker på 2"8", som skal ligge an på en HEB-bjelke, som på bildet. Det gamle bjelkelaget vises ikke på bildet, men skal fortsatt være med i konstruksjonen (ser for meg å skru de nye 2"8"-bjelkene fast i de eksisterende 2"6"-bjelkene).
Det jeg er usikker på er dimensjonen på HEB'n. Jeg har sett for meg å bruke en HEB160, men vet ikke om den blir kraftig nok? Lurer derfor på om noen her inne har erfaring med HEB160 i samme type konstruksjon og med tilsvarende eller større spenn?
Til sammenligning så har en "proff-kar" på byggmakker regnet ut at limtre på 114x270 vil gjøre jovbben, men denne blir litt for høy.
Ifm. renovering av stuen har jeg gått på et ganske omfattende arbeid med taket/etasjeskillet.
Dette bestod i fra før av to underdimensjonerte bjelkelag av 2"6", der det ene lå oppå det andre, + diverse undergulv og takplater. Dette bygget en god del nedover, og jeg hadde derfor en takhøyde på bare 220cm i stuen.
Jeg har nå fjernet alt utenom gulvbordene i 2. etasje og det øverste bjelkelaget, som er midlertidig stemplet opp.
Jeg skal nå starte arbeidet med å forsterke det øverste bjelkelaget, og har kommet frem til at dette skal bestå av bjelker på 2"8", som skal ligge an på en HEB-bjelke, som på bildet. Det gamle bjelkelaget vises ikke på bildet, men skal fortsatt være med i konstruksjonen (ser for meg å skru de nye 2"8"-bjelkene fast i de eksisterende 2"6"-bjelkene).
Det jeg er usikker på er dimensjonen på HEB'n. Jeg har sett for meg å bruke en HEB160, men vet ikke om den blir kraftig nok? Lurer derfor på om noen her inne har erfaring med HEB160 i samme type konstruksjon og med tilsvarende eller større spenn?
Til sammenligning så har en "proff-kar" på byggmakker regnet ut at limtre på 114x270 vil gjøre jovbben, men denne blir litt for høy.
Lysåpning under drager = 3,8M
Bredden på rommet = 4,8M
Jeg har endelig(!) kommet i kontakt med en som jobber med dette.
Ut i fra hans beregninger så ville en HEB160 holde, men den ville ha en nedbøyning på 11mm med dagens krav på 2,5kn/m2, så han anbefalte meg derfor å gå opp til HEB180.
