Hei,

Jeg trenger litt faglig input til et prosjekt jeg skal i gang med - egentlig både på dimensjonering og løsninger knyttet til materialvalg - samt det praktiske rundt.

Jeg skal bygge et takoverbygg på en markterasse, med størrelse på ca 6,6mx5,6m. Her er det evt litt slingringsmonn for å få det til å gå opp med målene. Siden jeg ikke ønsker en stolpe i midten i front, blir det vel en frontdrager i limtre eller stål. Her trenger jeg litt gode råd ift hva som er mest hensiktsmessig. Øvrig konstruksjon blir vel sikkert i tre, men dette kommer helt an på hvilke dimensjoner man trenger og om det er løsbart innenfor hensiktsmessige rammer.

Litt info:

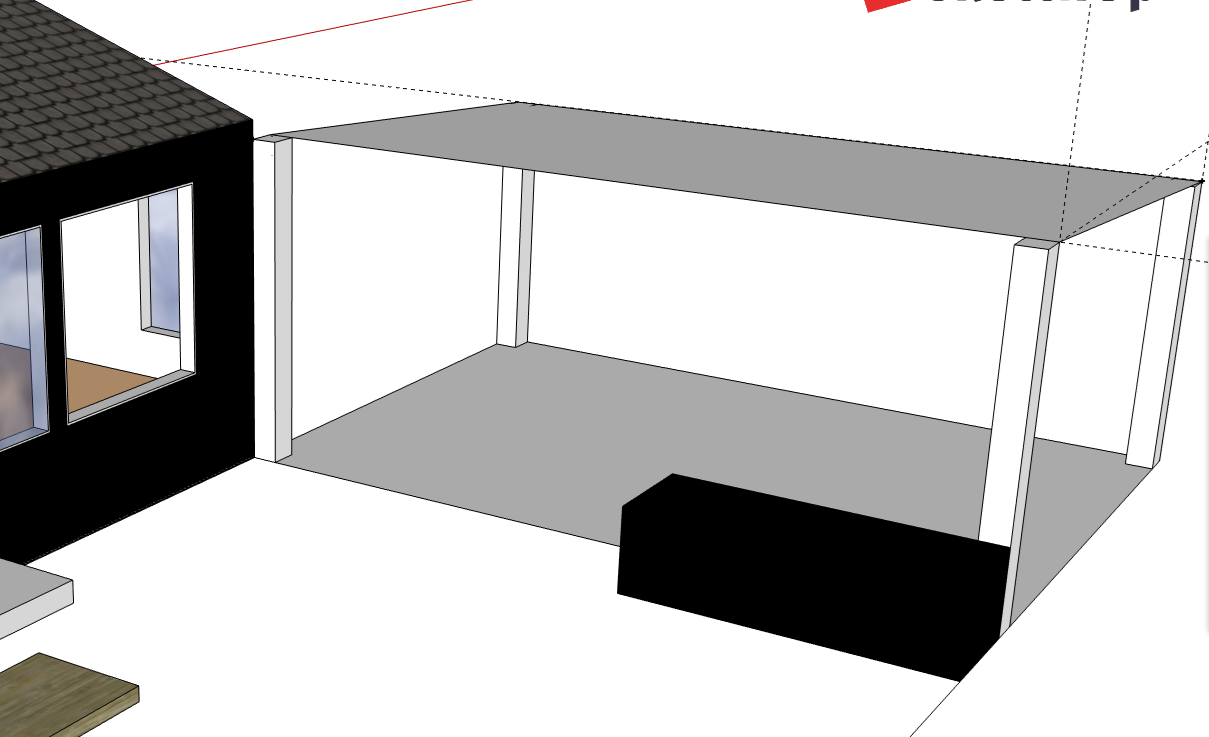

1. Taket blir omtrent som den målsatte tegningen, altså et pulttak med svak helning. Ii tillegg skal det være tett tak - slik at det må også være takåser (som ikke er tegnet inn her). Med dimensjonene som er tenkt her, er dette også noe som jeg trenger litt input på - og om man må ha en bjelke på midten eller om det går uten. Taket tenker vi fortrinnsvis et alternativ i plast.
Ved limtre så har jeg tenkt at åsene må flukte i toppen med drageren og ikke ligge oppå - for at det ikke skal bli for høyt.

2. Det er tenkt å ha halvvegger i bakkant hjørne på sofaside og langs bakveggen. Dette vil jeg også tro er nødvendig i forhold til å stive av konstruksjonen.

3. ALle stolper vil bli fundamentert ned i bakken. Det er også mulighet for at den målsatte stolpen i front kan ankres mot hjørnet av husveggen. Hvilke typer stolper man må opp på er også usikkert.

Du sier ikke noe om hvor i landet du holder, dette med tanke på forventet snølast. Det er stor forskjell på Stavanger og Tromsø!
Så til spørsmålene dine, dimensjoner først: De mest brukte limtredimensjonene er hyllevare i de fleste større trelastene. Men standardlengde er som regel 6000mm, så regne med det. Bærende stolper ville jeg kanskje valgt limtre til, mest fordi at det holder seg pent. Dersom dette blir utsatt for vær bør dette være impregnert.
På den lengden ville jeg kanskje si at 90/115*315mm holder, men avhenger av forventet snølast. Liten digresjon - utrolig irriterende og merarbeidsskapende at ikke dimensjonene kan stemme med noen standarder, og heller ikke egne standarder. Men har 100*100 stolpe som standard, men ingen standard limtre er 100, de er enten 90 eller 115. Nok om det!
Gitt dimensjonen på konstruksjonen din må du antakelig bestille takbjelker. Så du får finregne litt på nettop lengdebehov og høre hva trelasten din kan levere før du låser fast dimensjonen. Med mindre økonomi ikke er en faktor her. Normalt er maks lengde 5,40meter rettkappet, dersom vi holder skjøtte lengder utenfor i denne omgang.
Om du slipper unna med opplegg i kun endene eller trenger et opplegg på midten henger i stor grad sammen med det jeg nevnte innledningsvis. Men basert kun på egenvekten av taket ditt trenger du ikke et midtopplegg.
Halvvegger er greit, men husk på at de alene ikke gir særlig avstivning, det bør komme skråsverter i tillegg som dekker hele høyden av stolpen. Siden jeg ikke vet hvordan dette eventuelt kan forankres til et hus er det vanskelig å komme med mer håndfaste råd i øyeblikket. Men for komfort og utseende er bakvegger topp.
Stolper ville jeg, som nevnt over, bruke limtre til, eksempelvis 100*100 (Med mindre økonomien tilsier noe annet). Ikke på grunn av belastningskapasiteten, men fordi det estetisk tar seg bedre ut i mine høyne, fordi de som regel er penere, både som nye, og over tid, enn to 48*98 skrudd sammen. Men igjen, lommeboka skal være med på dette!
Lykke til!
.Thag

Tusen takk for svar!

Holder til på Lillehammer, så det er relativt mye snø til tider - men er innstilt på å måke av det værste. Men ser jo poenget i at man plutselig er bortreist i 14 dager vinterstid, og hjemme snør det som f.... slik at man bør kanskje ha litt ålreite toleranser... det er vel 4,5 som er standard her omkring. Om det er nødvendig å hensynta fullt ut vet jeg ikke. Men må man da ha midtoplegg?

Økonomi er selvsagt et poeng, men det skal være relativt stor forskjell for at jeg skal ta noen snarveier på bekostning av beste løsning. Jeg er nok redd for at 6,6 og 5.2-5,6 er målene jeg må opp i, da jeg på den måten kommer utenfor eksisterende platning med stolpene - og får disse ned i bakken. Da blir det vel sikkert spesialbestilling mtp lengdene, og vil tro at kanskje stål er like nærme mtp pris.. Om noen har en anelse på dimensjoner her hadde det vært utrolig hjelpsomt, samt litt praktiske tips i forhold til takbjelkene i kombinasjonen med stål. Ved limtre hadde jeg som sagt planer om å la takbjelkene flukte med bjelken i front.

Igjen, takk for svar!

Hei,

En liten oppdatering.

Jeg har vært i kontakt med Moelven som har kalkulert for meg.

De kom frem til, med en lysåpning på 6,6m, at anbefalt dimensjon på bærebjelker (front og bak) var 140x540. Voldsomme dimensjoner med andre ord. Ved stolpe i midten ble høyden vesentlig redusert, ned til 140x270.
Dette var beregnet med en snølast på 6,5kN/m2, som var standard ved 400moh eller mer i Lhmr-området. Nå vet jeg ikke hva huset mitt fra 1972 er dimensjonert for, men vesentlig mindre. Kanskje 3,5 eller mindre.

Takbjelker måtte ha dimensjonen 48x350 i S-bjelke, ved lysåpning 5,9m.
Søylene ble kalkulert til 140x135.

På bærebjelkene blir jeg dermed nødt til å se på alternativer i form av stolpe i midten eller stål.

Er det noen her inne med kompetanse til å se på hvilken ståldrager jeg trenger, samt dimensjon, så hadde jeg satt umåtelig pris på det.

Mvh

Sender opp igjen denne i håp om at noen «biter på 😊😉
