Hjelp til beregning av h-bjelke under PEVA 45 samvirkedekke (garasje)
2
Porsgrunn
0
Hei folkens!
Sitter og klør meg i hodet over hvordan jeg best mulig kan løse dimensjoneringen av garasjetaket mitt.
Bygger dobbelgarasje med utvendig bredde 7,45 x lengde 11,65, og skal ha plasstøpt samvirkedekke på toppen av type PEVA 45.
Garasjen har 2 porter med søyle mellom, slik at jeg kan legge en h-bjelke i lengderetningen for å avlaste taket så ikke spennvidden blir for stor for samvirkeplatene.

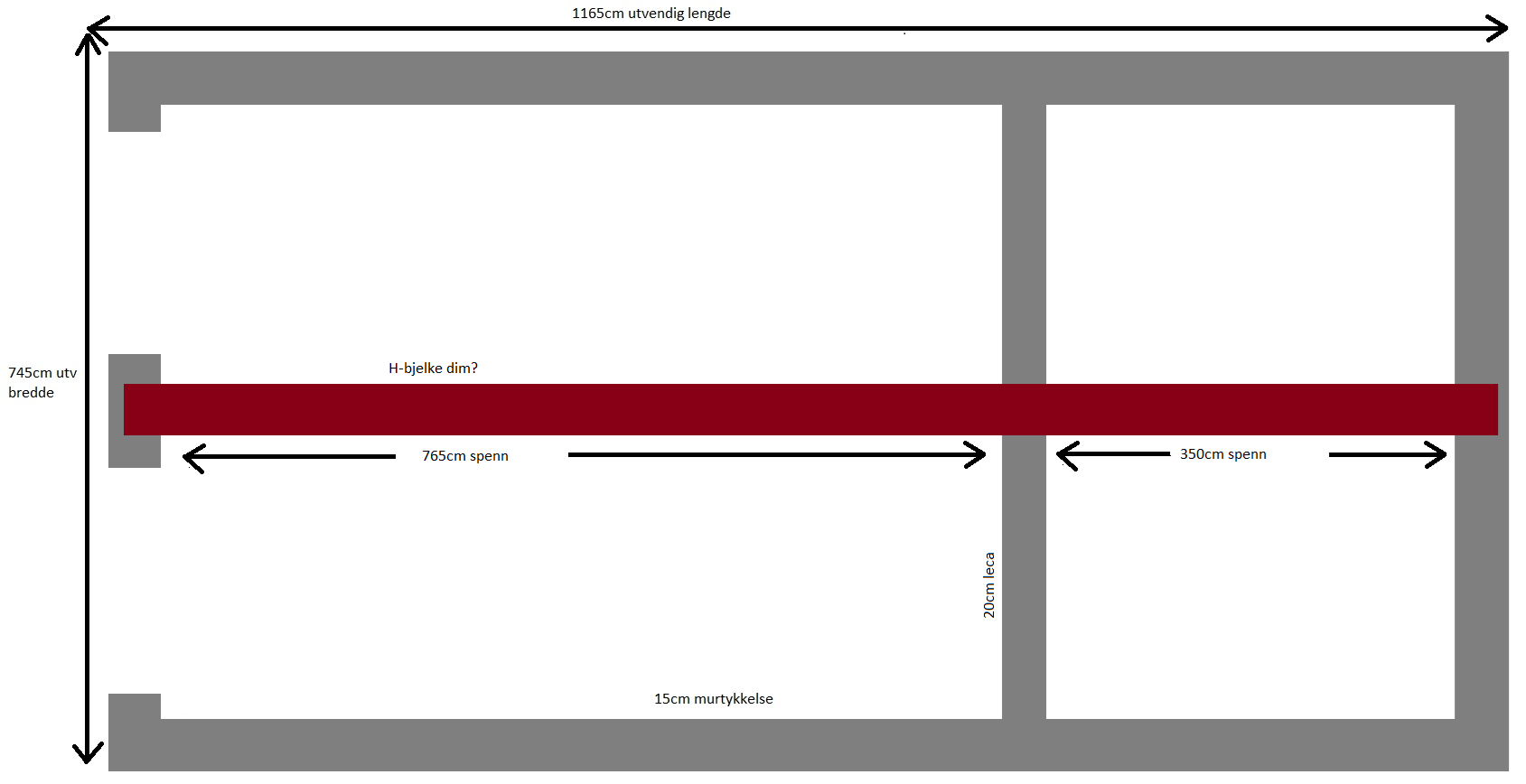

Det er også en skillevegg i garasjen som vist på tegningen her, slik at det vesentlige/største spennet h-bjelken må dimensjoneres etter vil bli 7,65m
Utfordringen jeg har nå er at jeg har fått beregning fra produsenten av samvirkedekket/PEVA 45, men ettersom de ikke beregner ståldragere, så viser beregningene her en støttevegg istedenfor en h-bjelke.
Prøvde å regne litt på dette selv, men jeg har rett og slett ikke nok greie på dette, og håpet noen kanskje kunne hjelpe meg litt?

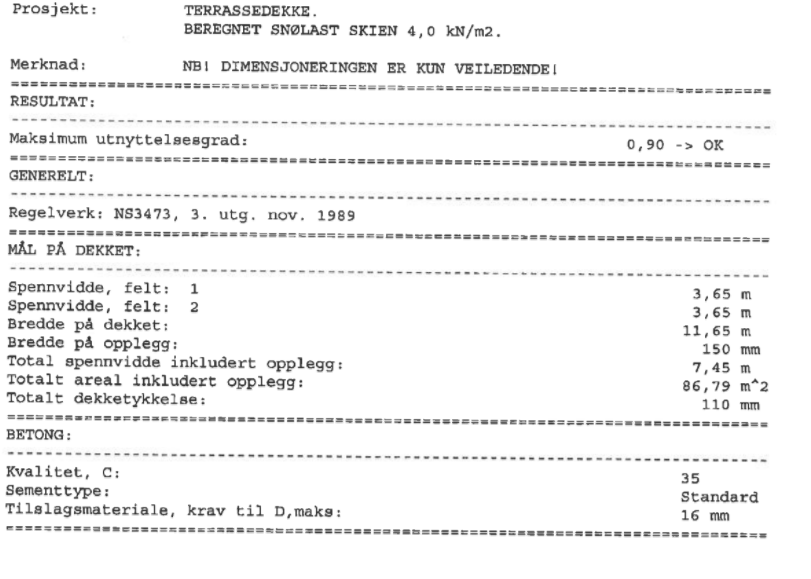

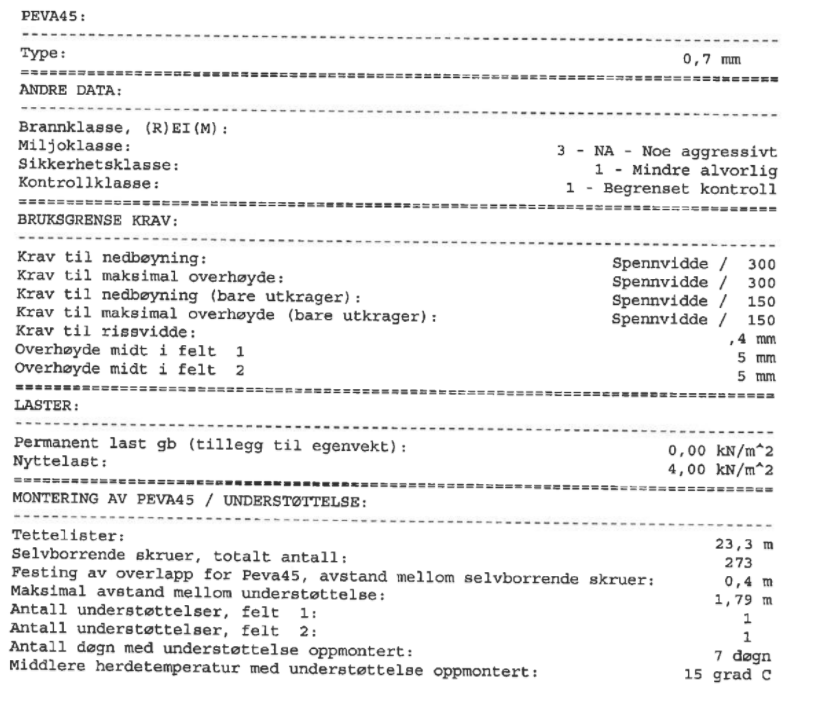

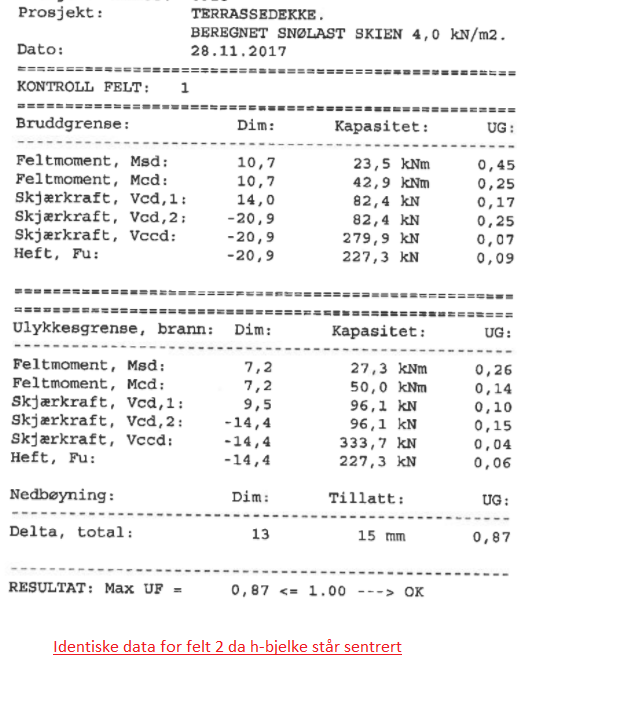

Regner med dette er det vesentlige fra beregningene til produsenten:
På forhånd takk for svar!
Sitter og klør meg i hodet over hvordan jeg best mulig kan løse dimensjoneringen av garasjetaket mitt.
Bygger dobbelgarasje med utvendig bredde 7,45 x lengde 11,65, og skal ha plasstøpt samvirkedekke på toppen av type PEVA 45.
Garasjen har 2 porter med søyle mellom, slik at jeg kan legge en h-bjelke i lengderetningen for å avlaste taket så ikke spennvidden blir for stor for samvirkeplatene.
Det er også en skillevegg i garasjen som vist på tegningen her, slik at det vesentlige/største spennet h-bjelken må dimensjoneres etter vil bli 7,65m
Utfordringen jeg har nå er at jeg har fått beregning fra produsenten av samvirkedekket/PEVA 45, men ettersom de ikke beregner ståldragere, så viser beregningene her en støttevegg istedenfor en h-bjelke.
Prøvde å regne litt på dette selv, men jeg har rett og slett ikke nok greie på dette, og håpet noen kanskje kunne hjelpe meg litt?
Regner med dette er det vesentlige fra beregningene til produsenten:
På forhånd takk for svar!
Signatur
Selverklært altmuligmann
Ettersom dekket er beregnet til å være totalt 11cm tykt, så gikk jeg inn i tabellen for egenvekter på PEVA 45, hvor jeg fant en egenvekt på dekket til å være 2,31 kN/m2. Ganger dette med sikkerhetsfaktor 1,2 og får 2,772kN/m2.
Snølast er beregnet til 4kN/2 * sikkerhetsfaktor 1,6 = 6,4kN/m2
Tilsammen 9,172kN/m2
For å finne kN/m (L/400) som HEB bjelker er oppgitt for i byggforsk 520.226 veilledning/tabell, så multipliserte jeg egenvekten pr. m2 med spennvidden på dekket/2 (3,58m) og kom da frem til at bjelken må tåle minimum 32,84 kN/m ved L/400 nedbøying, dvs at jeg må ha en veldig tykk bjelke som er utenfor denne tabellen om jeg ikke skal ha noen søyle i garasjen...?
Eller er jeg helt på villspor her?
Så ser jeg også at PEVA dekket er oppgitt til maks nedbøying L/300...
Så med riktig last kan man kanskje slippe å regne samvirke.
