Det er helt umulig for oss her å vite hvor mye sikkerhetsmargin som ble lagt inn da det ble beregnet dimensjon på limtredragerne dine.  Hvis du ikke finner noen statiker som kan gå god for at du kan svekke dragerne slik, så ville jeg i ditt sted føre kabler og rør under dragerne i stedet for gjennom.  Det vil være så kjipt å gjøre noe nå som fører til at hytta faller sammen om noen år når det tilfeldigvis blir mye snø og uheldig vindretning et år.

Høres ut som et fornuftig svar. Dragerne ble beregnet av byggmesteren som gjorde jobben ut fra høyeste snølast her på Sørlandet, men marginen vet jeg jo ikke noe om. Må kanskje spørre ham om det i morgen og heller utsette akkurat denne delen av jobben.

Enig. Det er vanskelig å svare generelt på dette. Det er avhengig av hvor du legger rørene osv. Et 50mm hull i en 400mm drager kan antagelig gå bra, men dette må vurderes nøyere enn vi kan gjøre her. Kan du ikke høre med hytteleverandøren?

PS. Så du svarte før jeg postet.

Simultanposting, ja. Men jeg måtte bare svare: Hytteleverandøren døde nok på 70-tallet... Hytta er sen 50-tallsgreie og er blitt forsterket nå med limtrebjelker i forbindelse med en full oppussing. Jeg har faktisk måttet rette opp inn mot 3 cm på veggen i bredden fordi hytta har seget utover av snøbelastning i løpet av de nærmere 60 årene den har stått.

Du kan lage hull i bjelken hvis du tar det på et sted der det ikke påvirker styrken.

Interessant! Hvor er det? Jeg må legge hullene 35 cm fra bunnen (altså 15 cm fra toppen) og rundt 150 cm fra den ene enden, der den er støttet opp.

Det er trolig greit å ta hullene der, men sjekk med noen som har mere peil.
(Hør med produsent av slike bjelker.)

Hvor mange hull er det? 3 stk på 5 cm? Du må ha noe avstand mellom hullene.

hans9001 Sunday, June 16, 2013

Du kan lage hull i bjelken hvis du tar det på et sted der det ikke påvirker styrken.

Hvis det hadde eksistert steder i en limtrebjelke der et hull overhodet ikke påvirker styrken, så ville vel mange valgt å bore hull der, for å spare vekt.

Virkeligheten er vel heller at det er noen steder et hull vil gjøre mye mindre skade enn andre steder.

En bjelke som bærer en linjelast ovenfra vil bøyes ned.  Det vil den gjøre helt til det er balanse mellom de ulike kreftene.  Nederst i bjelken vil det bli strekkraft, øverst i bjelken vil det bli trykkraft, og i nærheten av opplagringspunktene for bjelken vil det bli skjærkraft, som totalt sett blir like store som kreftene fra linjelasten.  Hvis man tenker seg at man beveger seg nedover gjennom bjelken vil man starte i et område med mye trykk, som reduseres etterhvert som man går nedover, forsvinner helt, og går over til et voksende strekk.  "Nullpunktet" ligger i det man kaller nøytralaksen.  Så hvis man holder seg borte fra endene, og lager et hull i nærheten av nøytralaksen (i nærheten av senter av bjelken), vil man svekke bjelken mye mindre enn om man lager hull helt nederst.  Har man flere hull burde man legge alle på nøytralaksen, med endel avstand mellom.  Slik innsikt er det som ligger bak designet av I- og H-bjelker.

15 cm fra toppen og 35 cm fra bunnen, og 150 cm fra enden, er langt fra det verste stedet å lage hull.

Nå var det jo noen ganske voksne hull det var snakk om.  Et 50 mm hull pluss to mindre hull vil føre til svekkelser uansett hvor de plasseres; spørsmålet er om bjelken er dimensjonert med nok sikkerhet til å tåle det.

Takk for forelesningen! Det er nok litt verre: to 50 mm hull. Jeg tror jeg dropper de mindre hullene, jeg klarer akkurat å lure meg utenom dem. Men i så fall to 50 mm hull i den høyden med kanskje 20 cm mellomrom?

Alternativet er å legge vannet over 15 cm isolasjon fram til det er forbi bjelken. Det er da snakk om et strekk på ca. 140 cm ekstra på kaldloft, altså til sammen 240 cm (siden det kommer fra veggen med fordelingsskapet, opp på kaldloftet i tilbygget fra 90-tallet (som står i vinkel på det jeg holder på med nå) og går ca. én meter inn i der jeg holder på nå før det bryter gjennom isolasjonen (på grunn av skråningen på taket må det føres inn i undertaket (som altså lektes ned 10 cm). Kanskje det lureste ville vært å lagt inn en femmeters frostvakt/varmekabel i hvert av disse rørene for å kunne tine hvis det frøs til?

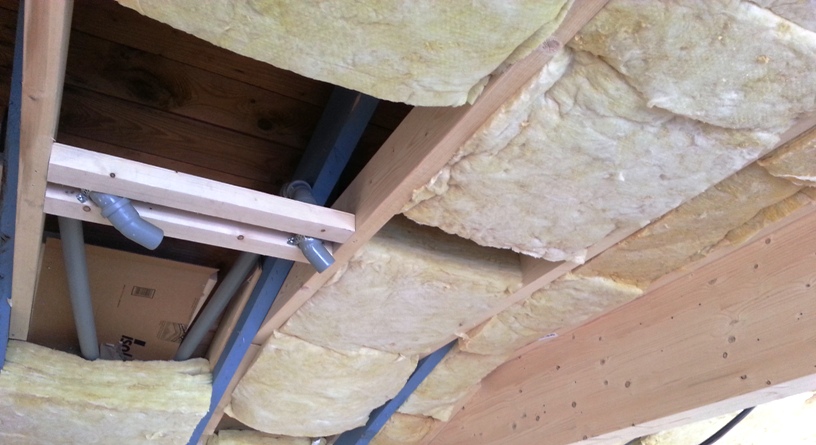

Forklaringen var kanskje litt krøkkete og uforståelig, så her er et bilde av der rørene i øyeblikket kommer ut og limtredrageren. Jeg endrer i så fall oppsettet til at de går igjennom på motsatt side av drageren. Å, jeg er klar over at luftespalten er "litt" lekk der. Men det går som sagt inn til et loft, så det blir ikke veldig mye trekk inn i isolasjonen, jeg har den hovedsakelig der for å få mellomrom mellom isolasjonen og taket for å unngå kondens.

Pallantir Sunday, June 16, 2013

Men i så fall to 50 mm hull i den høyden med kanskje 20 cm mellomrom?

Høres greit ut med den avstanden.
