Konstruksjon for flytting av tung høvel

 507     0
Jeg skal prøve å få en høvel på 240 kg inn et kjellervindu inn til hobbyrommet.
Skal få samlet noen folk til bæring og har laget en plan.

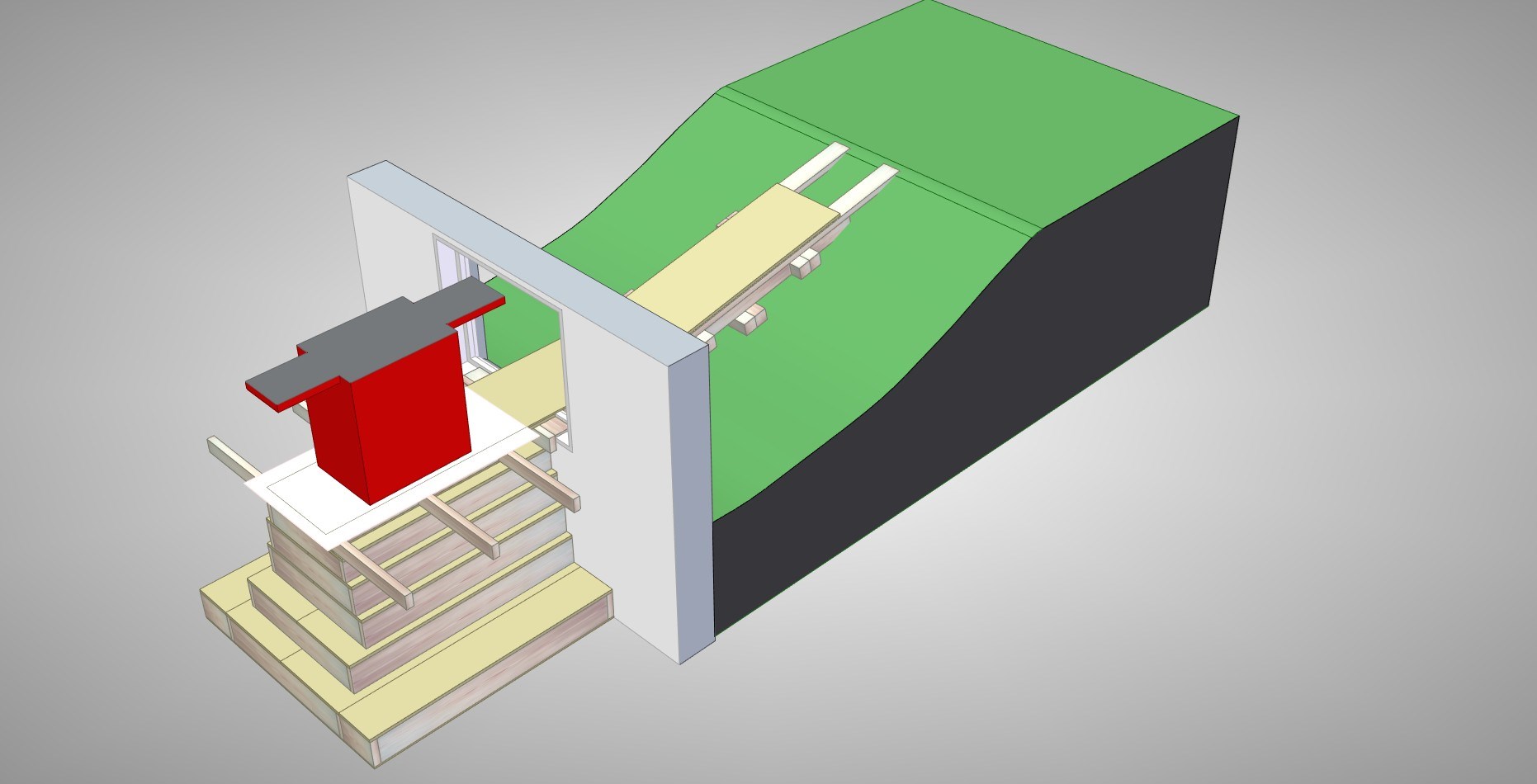

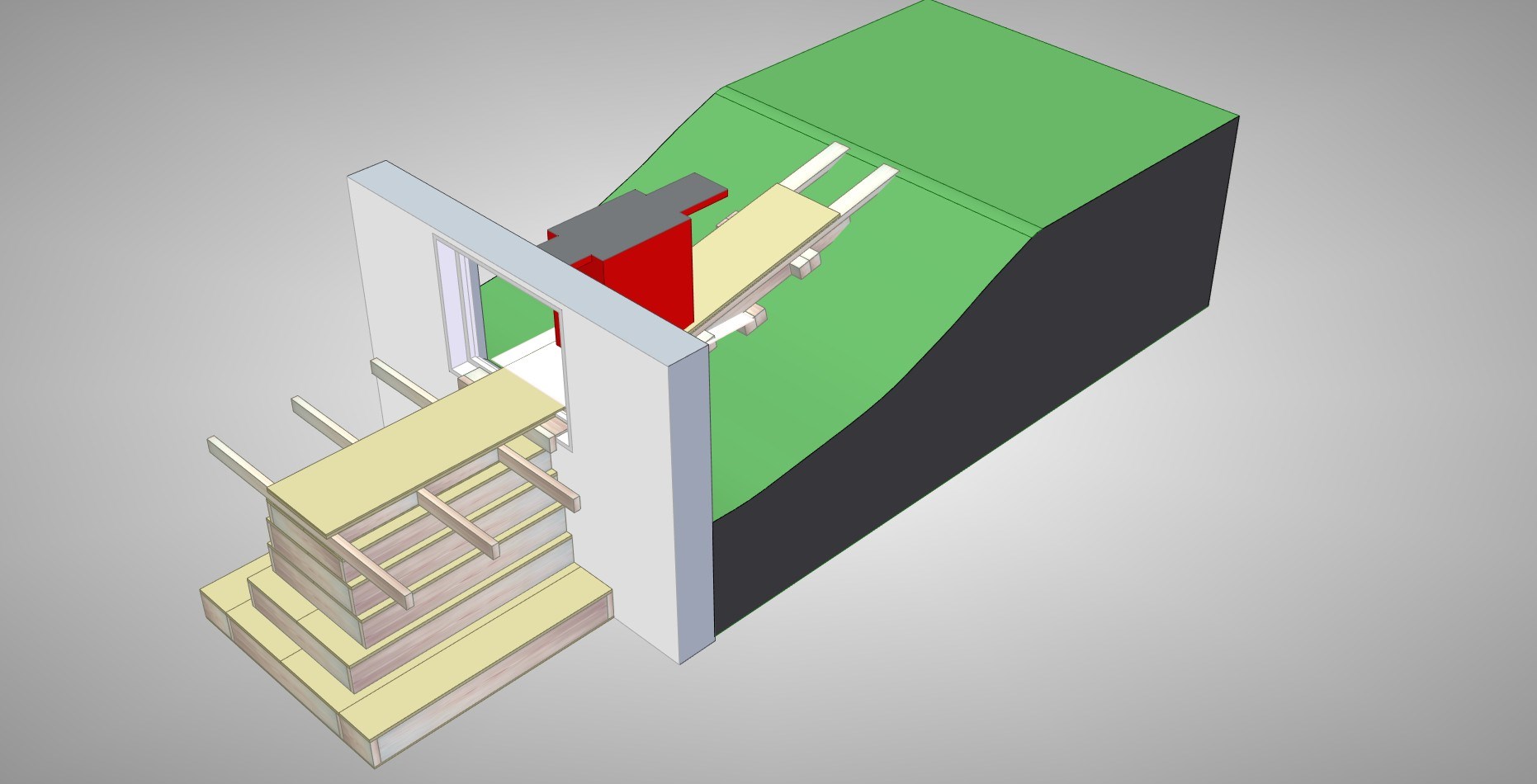

Har kun 1 cm klaring mot topp av vinduskarm, så har tegnet en konstruksjon hvor høvelen blir dratt
gjennom vinduet på en 2mm plastplate. Den blir dratt inn på en stabel av avsatser.

Den øverste avsatsen skal deretter løftes og de underliggende avsatsene fjernes en etter en.

Hms er 1. pri. og konstruksjonen bærer nok preg av det.

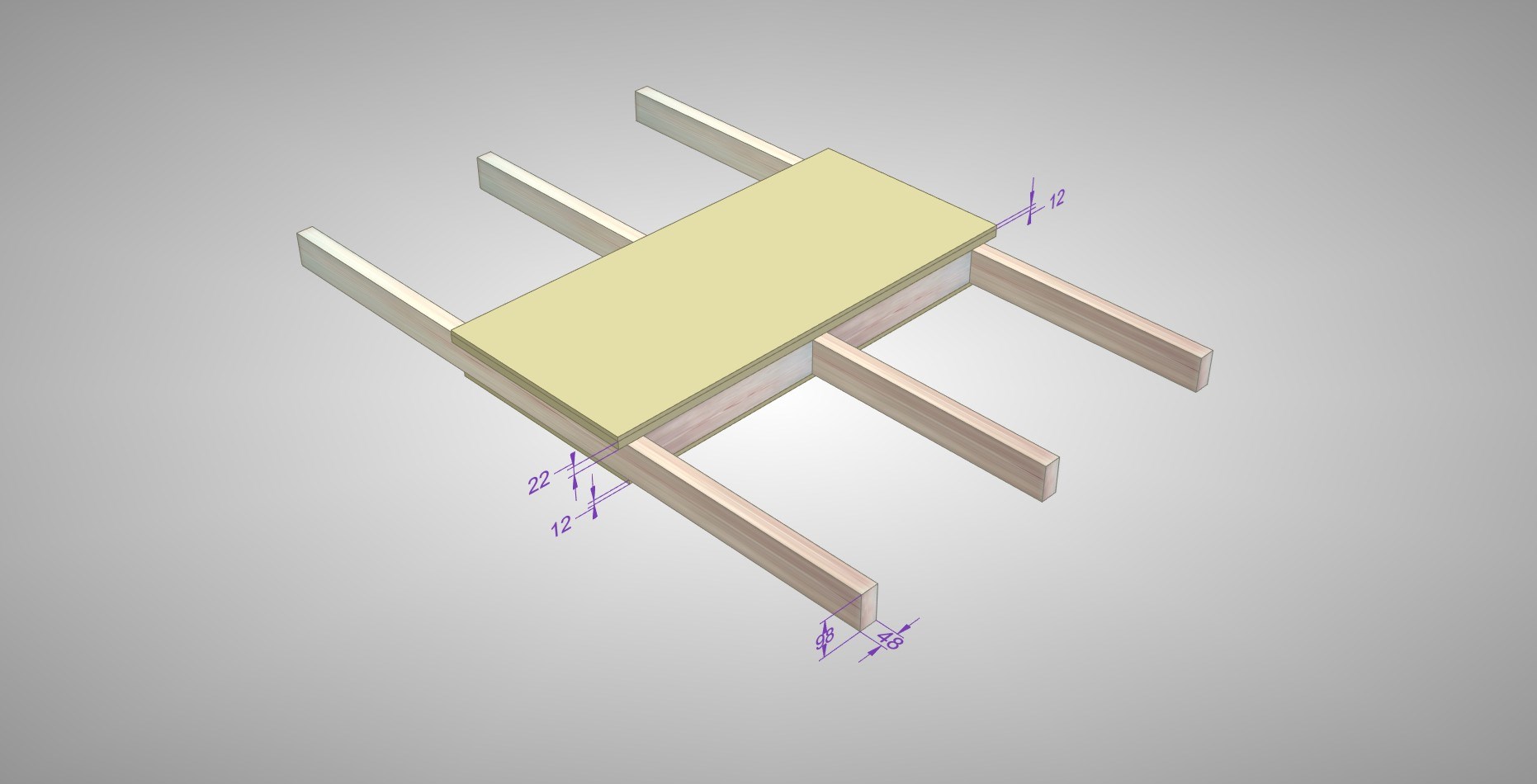

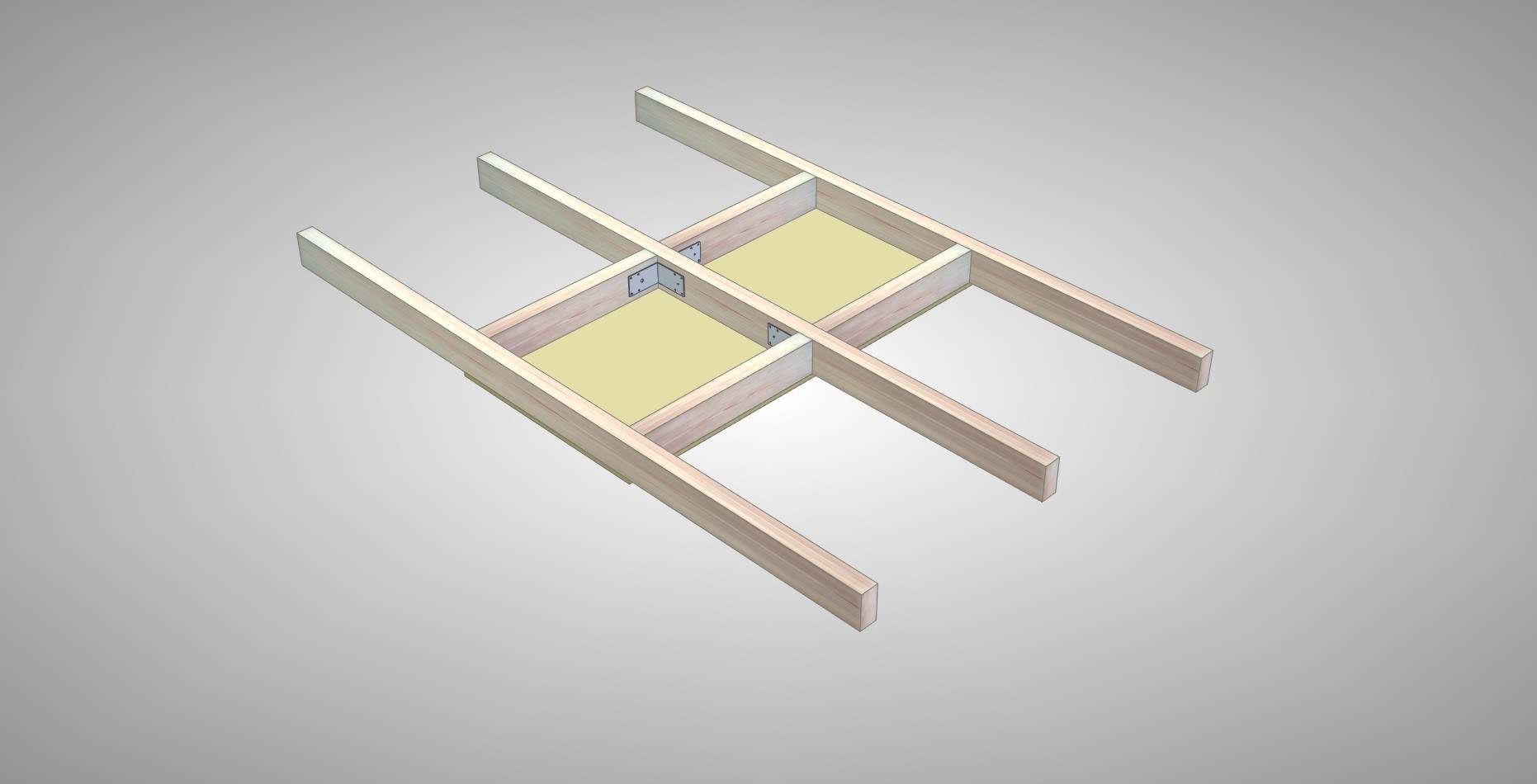

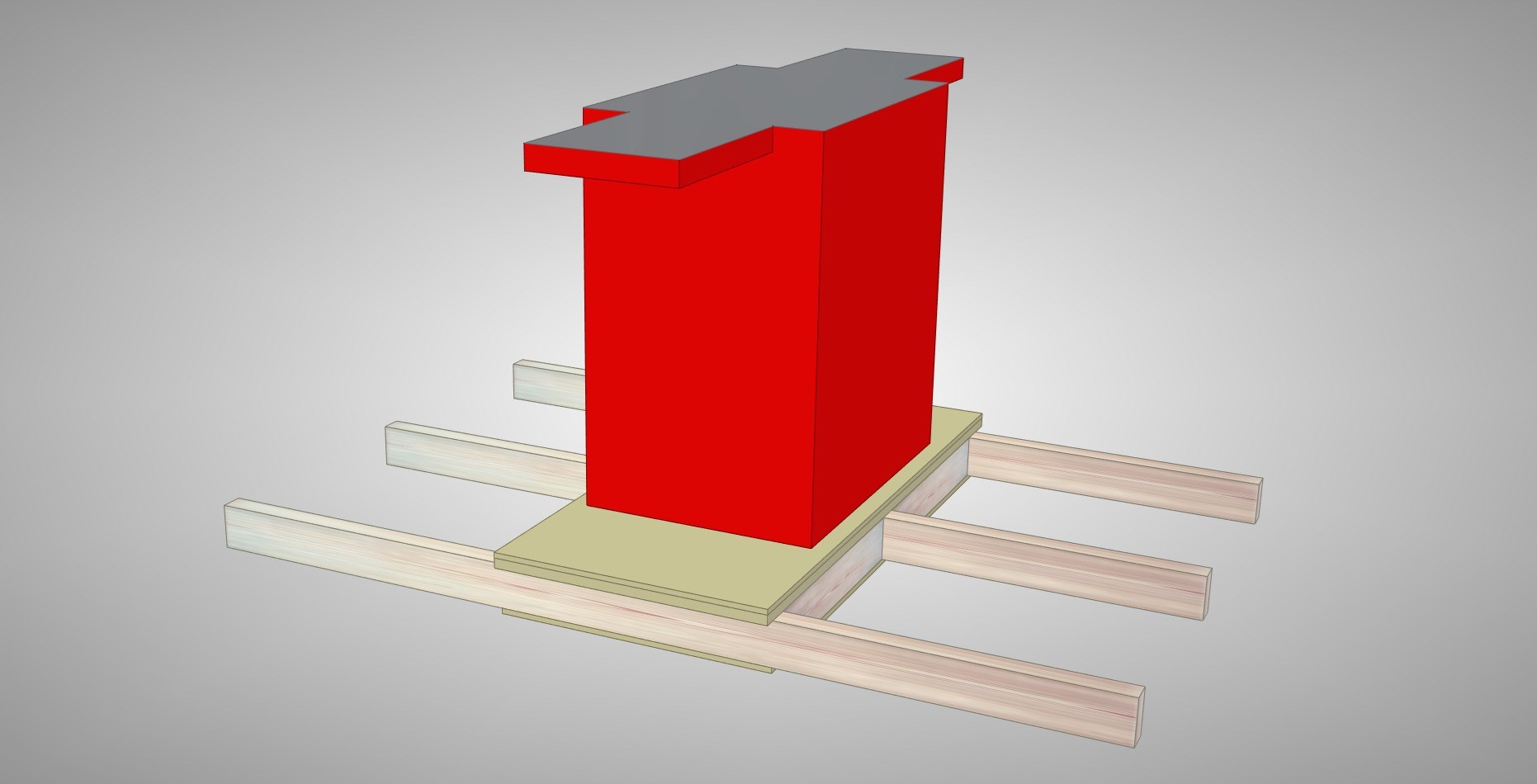

Er allikevel litt usikker på selve bæreplaten som høvelen står på og som skal løftes.

Ser det ok. ut, eller har noen innspill på noe som bør endres?

Konstruksjon for flytting av tung høvel - 1.jpg - Gøffe

Konstruksjon for flytting av tung høvel - 2.jpg - Gøffe

Konstruksjon for flytting av tung høvel - 3.jpg - Gøffe

Konstruksjon for flytting av tung høvel - 4.jpg - Gøffe

Konstruksjon for flytting av tung høvel - 5.jpg - Gøffe

   #1
 24,668     Akershus     0
Hvordan skal du flytte den når den er kommet ned? Låne en jekketralle?

Om du lager understøttelsen av plank, kan du slippe å bære høvelen for å senke den, vippe fra side til side og plukke bort plank, jfr understøttelse av brakkerigger.
Signatur
  (trådstarter)
   #2
 507     0
Ja, når jeg har fått den ned går videre på jekketralle.

Har lite lyst å vippe da den er topptung.
   #3
 24,668     Akershus     0
Litt derfor jeg foreslo vipping. Har du bedre kontroll med 10 mann som løfter, tildels høyt?
Signatur
  (trådstarter)
   #4
 507     0
Det er tenkt at 6 mann løfter i hver sin utstikkende 2"x4".
Løfter 5 cm opp - hvor underliggende avsats trekkes bort - høvelen senkes 25 cm og settes ned på neste avsats - pause. I starten står en på de nederste avsatsene - hvor løftet blir i hoftehøyde, - disse fjernes når en nærmer seg gulvet.

Selve konstruksjonen inne må stå veldig støtt og stabilt i det høvelen blir dratt inn gjennom vinduet.
Derfor skeptisk til å lø opp plank som base.
   #5
 1,699     Trondheim     0
Har du vurdert om den kan deles i to slik at den ikke blir så tung? Antar den har støpejernstopp ettersom den er topptung - og den kan jo gjerne skruves av med noen skruver.
Er det slik at du ikke har dør inn i kjelleren?
Signatur
  (trådstarter)
   #6
 507     0
Jo jeg kan demontere bordene på toppen som vil gjøre den lettere. Det er nødløsning da en risikerer en tidkrevende og frustrerende kalibrering etterpå.
Har dessverre ikke kjellerdør.
   #7
 4,110     Akershus (Follo)     0
Jeg har gjort noe liknende 2 ganger. En fres og en båndsag. Begge gangene liggende (lite vindu). Jeg skled dem ned på solide bjelker og hadde vinsj til å holde dem igjen og talje til å dra dem ned. Dette fordi det ute ikke var bratt nok til at de skled av seg selv, men inne var det bratt.
I ditt tilfelle kan du feste ganske høyt oppe for at den ikke skal bikke over. Da er det også viktig at bjelkene er godt underbygd så du ikke får sideveis svikt.

Med båreløft av 240Kg med 6 mann bør nok HMS ansvarlig være bortvist fra området før arbeidet starter.

Og den kalibreringen bør du nok gjøre uansett. Det er ikke spesiellt vanskelig om ikke utmaterbordet er klønete festet.
Signatur

  (trådstarter)
   #8
 507     0
Er dessverre for liten klaring vertikalt for å  "skli" den ned.
Den er splitter ny og kalibrert fra fabrikk, men har ikke avskrevet den muligheten.
Men er det så mye lumbago-fare for 6 mann å løfte 40 kilo (240/6) i så små etapper??
HSt
   #9
 36,582     Lillestrøm kommune     0
Vi gikk en vedovn inn i en nisje ved å ha stropp under og et L formet åk som sto i bakken. Når vi løftet i enden av L-en så lettet ovnen noen mm og svingte litt innover, vi gjentok dette mange ganger.  HMS ansvarlig er vel opptatt av at det bør være en form for sikring, det er kun 1. nivås sikring i en del av operasjonen her. Med limtredragere på hytta sikret vi med lastestropper mens den skiftvis ble løftet i hver ende.
