Lite anneks (14kvm) - Hvordan konstruere tak? Stort vindu og ønske om takhøyde utfordrer!
28
0
Hei alle!
OBS: En glad amatør her, som aldri har tegnet konstruksjoner, og bare har lett erfaring fra oppussing og bygging av en mindre hagebod fra før.
Vi ønsker oss anneks på hytta, og har noen tanker om hvordan vi ønsker at dette skal se ut. Så da har vi lært oss SketchUp over natten, og lest oss opp på nett om bindingsverk.
Mye av inspirasjonen kommer herfra: https://www.byggmakker.no/artikler/guider/anneks/
Men vi står fast her: Hvordan skal man konstruere taket?

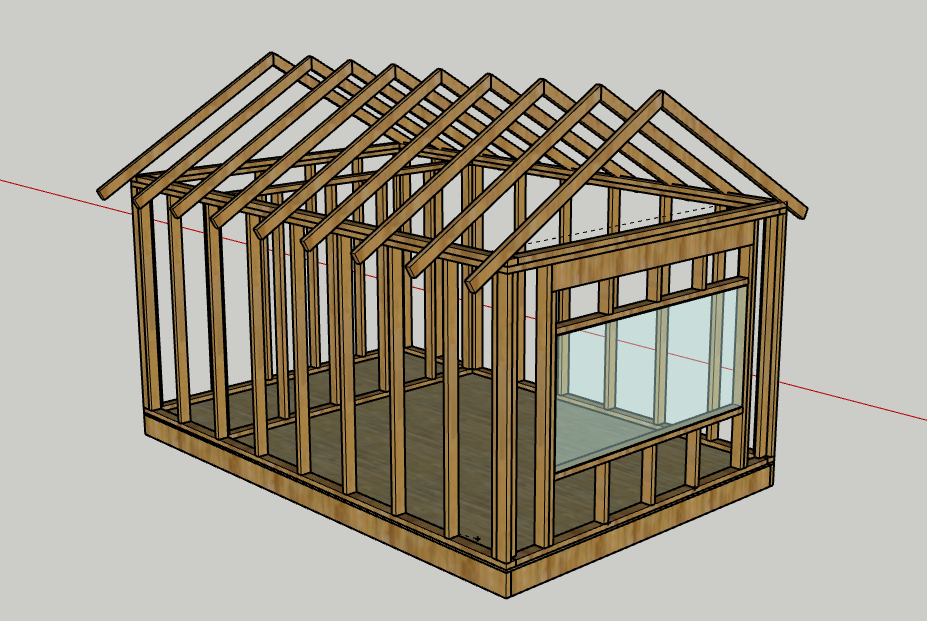

Antar det som er skissert under ikke er tilstrekkelig? Alle andre tips om prosjektet er også hjertelig velkommne!
Noen stikkord om prosjektet:
Utfordringen min, i tillegg til kunnskapsløshet, er hvordan jeg kan få høyest mulig takhøyde innvendig, og samtidig ha det store vinduet på enden.
Jeg har skjønt det slik, forenklet sagt, at kreftene fra taket og snølast enten:
Hvilken tak-konstruksjon gir høyest mulig himling (skråtak), men samtidig tillater det store vinduet?
OBS: En glad amatør her, som aldri har tegnet konstruksjoner, og bare har lett erfaring fra oppussing og bygging av en mindre hagebod fra før.
Vi ønsker oss anneks på hytta, og har noen tanker om hvordan vi ønsker at dette skal se ut. Så da har vi lært oss SketchUp over natten, og lest oss opp på nett om bindingsverk.
Mye av inspirasjonen kommer herfra: https://www.byggmakker.no/artikler/guider/anneks/
Men vi står fast her: Hvordan skal man konstruere taket?
Antar det som er skissert under ikke er tilstrekkelig? Alle andre tips om prosjektet er også hjertelig velkommne!
Noen stikkord om prosjektet:
- Anneks til hytte for ekstra soveplasser
- Utvendig dimensjon 480cm x 320cm, høyde ~325cm
- Vil stort sett stå kaldt
- Tegnet med 48x98 i hovedsak
- Tenker 10 cm isolasjon, ingen dampsperre (?)
- Stort vindu på endevegg (220cm bredt)
- Ønsker høy/åpen himling
Utfordringen min, i tillegg til kunnskapsløshet, er hvordan jeg kan få høyest mulig takhøyde innvendig, og samtidig ha det store vinduet på enden.
- Den ene endeveggen domineres av et stort vindu. Her har jeg nå tegnet inn overdekning med en 48x198 på høykant
- Jeg ønsker så høy himling som mulig, da det vil ligge køyesenger på tvers innvendig. Derfor er lave sperrebind uønsket.
Jeg har skjønt det slik, forenklet sagt, at kreftene fra taket og snølast enten:
- Bæres av langvegger ved bruk av takstoler, da ofte med sperrebind i bunnen, eller
- Av kortvegger, ved at en eller flere "dragere" går hele veien fra kortvegg til kortvegg, men at dette da krever kraftig bæring direkte under drageren (noe som vanskeliggjøres av det store vinduet?)
Hvilken tak-konstruksjon gir høyest mulig himling (skråtak), men samtidig tillater det store vinduet?
Litt avhengig av hvor i landet dette skal oppføres: Ville gått opp litt i dimensjon på taksperrene, dersom de er tenkt som 2*4.
Plast eller ikke? Alltid interessant. Personlig er jeg av den oppfatning at så lenge det er gjort riktig, og eventuell fukt kan tørke opp utover, ville jeg lagt det. Men dette er en kilde til diskusjon
.Thag
Ang. drager, her er jeg veldig usikker på terminologi og vanlig praksis. Ikke vær redd for å teskje-fore meg.
Mener du noe sånt som dette?
Drager og sperrer:
Her er da tegnet inn en "drager" som 2 stk 2x4 oppå hverandre (men tenker å bruke 2x8, altså. Merket med rødt).
Understøtting av drager:
Nå har jeg bare reist en enslig 2x4 under "drageren".
Denne står på overdekningen over vinduet som består av en 2x8 på høykant (merket med rødt)
Overdekningen støttes så opp av 1 stk 2x4 på hver side, som ligger inntil hver sin stender.
Blir det riktig?
.Thag
Om du skal ha bordkledning i himlingen, start ved mønet og jobb deg nedover.
En løsning med er litt spinkelt tak er å rigge slik at en setter inn en eller to vinterstolper under drageren ved fravær. Da må bæring i gulvet være forberedt.
Det finns løsninger slik du tegner først ved å legge opp en litt bred toppsvill. Denne må bindes godt i hjørnene
og tar opp krefter utover.
En annen løsning kan være ett eller to horisontale stålstenger som holder langveggene sammen. Slikt må planlegges slik at det ikke kommer i veien. En slik løsning vil gi en visuell høy himling.
Noen oppfølgningsspørsmål:
Hanebjelker:
Hanebjelker kan være en løsning, dersom disse ikke trenger komme lengre ned enn ca halveis på takets høyde. Dette pga høye køyesenger i endene. Hvordan finner jeg ut hva som kreves?
Vinterstolper:
Høres ut som styrete og usikkert, vil heller dimensjonere tilstrekkelig for å slippe dette.
Horisontale stålstenger:
Dette kan være et alternativ, eller kanskje som sperrebind på utvalgte steder. Hvor mange trenger man? Dersom man har ett sperrebind ved den innvendige stolpen, og et midt på langveggen, vil det holde? Eller må det være på hver takstol?
Status nå:
Har jobbet litt videre og blant annet økt dimensjonen på sperrene til 2x6.
Det er også kommet inn en innvendig skillevegg som åpner for bæring under mønet, slik at dimensjonene på drageren kanskje reduseres noe?
Mitt egentlige spørsmål er vel hvordan man går frem for å kvalitetssikre dimensjoneringen på de 3 kritiske elementene slik jeg ser det:
1. Selve drageren (kan jeg slippe unna med å skru sammen 2 sk 2x8? feks, ev. hvilken dimensjon bør jeg ha?)
2. Bæring/stolpene til drageren
3. Løsningen på endevegg med vinduet
Det lengste spennet er nå 355cm fra innerkant til innerkant på stolpene.
Endeveggen ser slik ut, hvor bæring for drageren er forsøkt markert i blått.
Det er 2 stk 2x4 som stolpe rett under drageren, som så møter 2 stk 2x8 som ligger på høykant over vinduet, som i sin tur hviler på en stående 2x4 i hver ende.
Dragere bygges av kryssfiner lag laminert i mellom 2/4 - 2/8 osv. men målene her blir litt rare, kanskje bruke 36 +12+36+12mm for å få tilnærmet.
Jeg er fortsatt usikker på hvordan jeg skal løse taket her. Jeg ser 2 alternativer, som er beskrevet under her.
Hovedformålet er fortsatt å beholde et så høyt tak som mulig innvendig.
Spennet er 3,2m på kortsiden og totallengden 4,8m på langsiden
Har noen tips til hvem man kan henvende seg til for å få sjekket dette opp, altså dimensjoneringen?
Er det andre muligheter jeg ikke har tenkt på, som en hobbysnekker med begrenset budsjett kan få til?
Alternativ 1: Mønedrager - som på bildene i forrige innlegg
- Mønedrager med lengste spenn på 355 cm som beskrevet over, og stolpe i hver ende
- Kraftig overdekning over vinduet på endevegg for å spre kreftene fra drageren
Spørsmål til denne løsningen:
1. Hvilke dimensjoner på drager? Takvinkel på 30 grader, tak av glatte panner, men kan være mye snø og vind her.
2. Hvilke dimensjoner på overdekning over vindu, og stenderene som bærer denne
3. Jeg har kun planlagt for 2 pilarer på endevegg, en i hvert hjørne, er det tilstrekkelig med tanke på kreftene fra mønedrageren (i begge ender av bygget)?
4. Bør jeg ha pilar direkte under den innvendige stolpen? Det vil ligge en 2x8 på høykant som gulvbjelke under denne.
Alternativ 2: Enkle taksperrer med noen undergurter/sperrebind, eventuelt hanebjelke?
- Sette opp enkle taksperrer med cc60 i 2x6, som settes sammen med spikerplater
- På minimum hver 3. sperre etablere undergurt/sperrebind for å motvirke press utover på langvegger
- Eventuelt sette på små hanebjelker så høyt oppe som mulig
- Bilder under
Spørsmål til denne løsningen:
1. Er det i det hele tatt mulig å bære dette slik?
2. Må jeg ha hanebjelker?
