Er sikker nok det, men som tidligere bemerket, vannlekkasjer etterpå er mye mer arbeid en 20 cm ekstra beslag nå
Signatur
Vennlig hilsen Vegar i Isoteks Miljø as Teknisk fagskole bygg 1983, byggeleder 85-92, daglig leder i byggbransjen fra 1992, Etterutdanning og mye praksis på: Spesialavfall i bygg, Isolering, og sugebiler som sugere ut flis, leire, stein, jord osv
Lufting av kledning på vegg og overgang til membran får eg finna ut av beste løysing. Eg tenkte beslag mellom kledning og luftelekt i vegg, for å føra lufting frå garasjetaket opp gjennom vegg. Då får eg lufting på 4 sider av garasjetak. Men ettersom beslaget mellom garasjetak og vegg må inn bak luftelektene på veggen, får eg prøva å triksa det til.
Dette er det eg har kome fram til når det gjeld lufting av taket, Sett frå sida. Brun er 48x198 bjelkelag. Gul er 48x48 lekter. Grøn er vindsperreduk, raud er membran og blått er rekkverk.
Eg tenker å leggja 40cm lange 48x48mm lekter med 20cm mellomrom oppå vindsperreduk, skrudd ned i bjelkelag. Då vert det 20cmx5cm lufting på kryss gor kvar 60cm altanlengd. Frå andre sida vil det jo vera 10cm - 15cm høg luftespalte heile vegen.
Skjønte ikke skissa helt Bjelken kan gå helt ut, ser ut som rekkverket henger i binders og tegnestifter mer en nok spalte mellom bjelknene for slippe ut og ta inn luft. Poenget med kryssluftkuing er å får inn og slippe ut luft på minimum 3 sider, har du det så går nok dette bra
Signatur
Vennlig hilsen Vegar i Isoteks Miljø as Teknisk fagskole bygg 1983, byggeleder 85-92, daglig leder i byggbransjen fra 1992, Etterutdanning og mye praksis på: Spesialavfall i bygg, Isolering, og sugebiler som sugere ut flis, leire, stein, jord osv
Hehe, proffskissa mi er nok ikkje så tydeleg. Dette skal vera bjelkelaget sett frå ei side.
Oppå bjelkelaget stiftar eg vindsperreduk. Oppå der legg eg langsgåande 48x48mm lekter. Desse kappar eg på 40cm, og let det vera 20cm opning mellom dei. For å la luft passera på kryss mellom lekteradene På toppen av desse lektene skrur eg fast 48x48mm lekter i heile lengder. Då vil det sjå om lag som på skissa ut, sett frå ei side. I front og bakende, vil jo luftespalta vera 2x48mm høg og 55,2cm brei.
Luftespaltene vil då vera som om dei er laga av 48x98 på høgkant, men med 5x20cm hol/opning kappa ut for kvar 60cm lengd.
Når eg tenker meg om, kan det vera enklare å gjera nettopp dette:) Å nytta 48x98 på høgkant, som eg sagar opningar i, enn å nytta to lag 48x98
Så skråkappar eg lekter på langs og legg på toppen, for å få litt fall.
På toppen membran.
Når det gjeld lekter på utsida av enden på bjelkelag, i staden for bjelkelaget lenger ut, har eg gjort det for å få trekt vindsperreduken over enden kanten og ned på sida av bjelkelaget.
Innfesting av rekkverk er tenkt med 3stk av dei lengste og kraftigaste skruene eg får tak i.
Edit: Om lag sånn vil det sjå ut i front. Blå er luft, raud er membran og grøn er vindsperra. Vindsperra og membran vil brettast ned over bjelkelaget og dekkja dette. Vindsperra rett på bjelkelaget, under luftelekter, og membran over luftelekter. Luftinga vil altså gå frå undersida og opp over bjelkelaget.
Løsningen med denne kryssluftinga blir dårligere, forskjellen er 2x 48X48 i kryss gir ca 275cm2 luftspalte pr 60 cm. din løsning gir 100 cm2 pr 60 cm.
Signatur
Vennlig hilsen Vegar i Isoteks Miljø as Teknisk fagskole bygg 1983, byggeleder 85-92, daglig leder i byggbransjen fra 1992, Etterutdanning og mye praksis på: Spesialavfall i bygg, Isolering, og sugebiler som sugere ut flis, leire, stein, jord osv

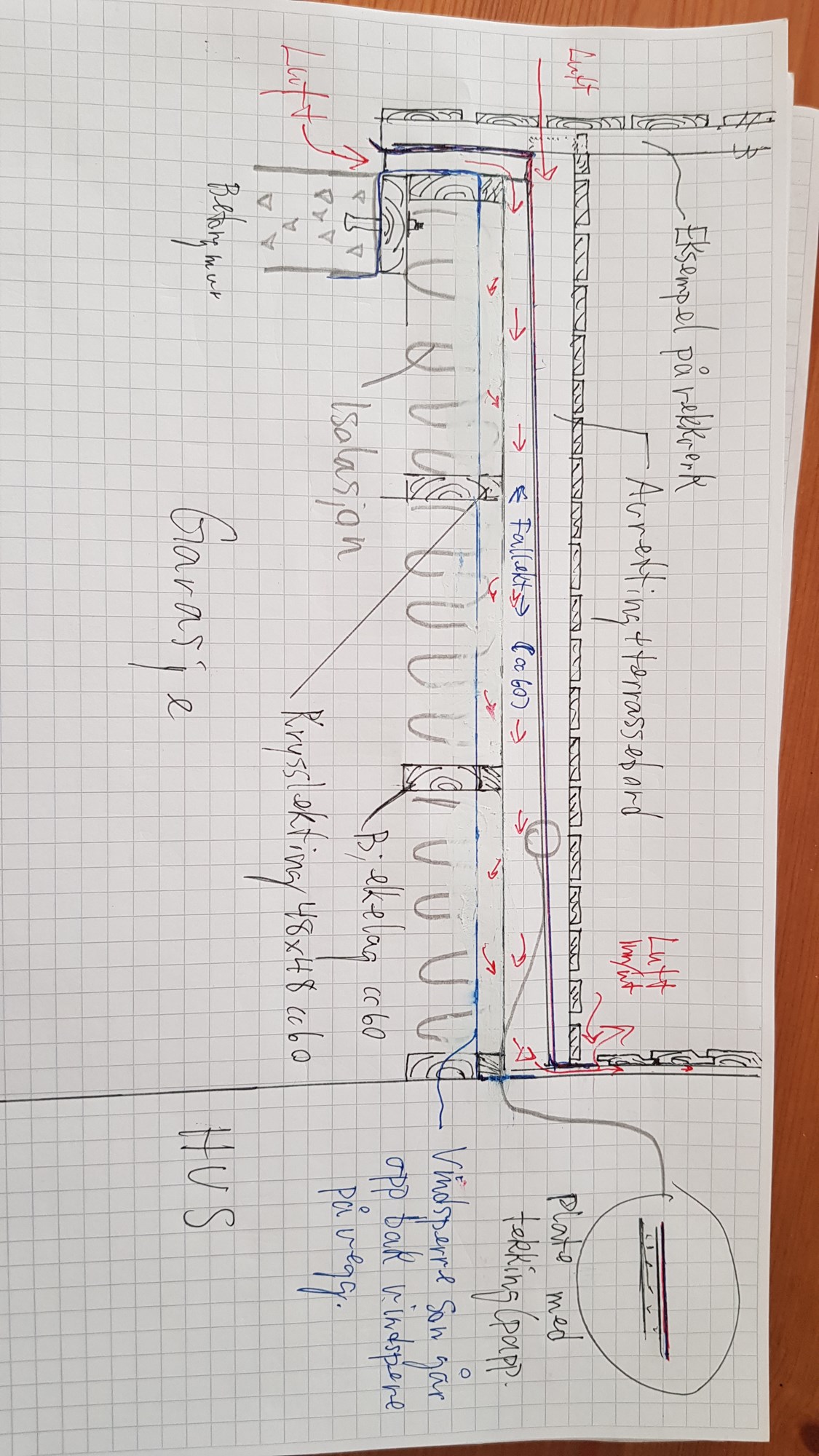

Har skisset ett lufteprinsipp eg har vært med å bruke. Viktige momenter med luftingen er å få ut og inn luft hvor kledningen starter ved veggen din, at det også komme inn/ut der. Det er også viktig at vinnsperr trekkes opp på vegg, samt papp ved tekking, slik at vannsprut eller lignende ikke blir noen risiko. Mtp. avslutning er det mange løsninger som er mulig og skisset bare opp ett eksempel.
Takker for svara så langt. Til helga planlegg eg å starta med prosjektet.
Overgang vegg og tak har eg to valg (veggen er sat opp):
1 Teipa saman vindsperreduk frå garasjetak og vegg. Luftinga frå garasjetaket på den sida vil då via 36mm uftespalte i vegg, og opp på kaldloft på huset. Beslag mellom altan/garasje må då gå utanpå luftelekter på vegg, bak kledning. Fordel: enklare å laga til, slik som veggen er no.
2 Kappa luftelekter og vindsperreduk nederst på vegg, for å smyga beslag bak vindsperreduk og lekter. Vegg får då lufting nederst og øvst. Garasjetak får ikkje lufting på denne sida.
What to do?
Når det gjeld oppbygging av sjølve luftskiktet på taket, har eg vore fram og tilbake mellom for mange løysingar. Det ser no ut som eg landar på dette (nedenfrå og opp).
48x198 bjelkelag. 48x48 lekter på tvers av bjelkelaget. 48x48 lekter langs bjelkelaget. 22mm vannfast spon membran
Fordel: VANNVITTIG god krysslufting:) Eg har og høve til å leggja klossar av 48x48 mellom bjelkelaget og øvste lag med luftelekter, om eg har behov for å gjera det stivare (eg reknar med at t.d. ein 5cm lang kloss kvar 60cm ikkje drastisk øydelegg for luftinga).
Ulempe: Litt vanskelegare og meir klur når eg må leggja 48x48mm lekt på tvers av bjelkelaget oppå vindsperreduk (lettare å klemma duken fast langs bjelkelaget). Litt meir klur med å få lagd fall. Her trur eg løysinga kan vera å skråkappa 48x98 lekter (frå 48mm til 98mm over 8 meter), og nytta desse i staden for 48x48mm lekter på øvste lag.
Det vert sannsynlegvis 36mm lekter og 28mm terassebord oppå. Då er er 64 cm over membran/tekking. Det vil i så fall gi beslag nesten 50cm opp på vegg.
Vegar i Isoteks Miljø as
Teknisk fagskole bygg 1983, byggeleder 85-92, daglig leder i byggbransjen fra 1992, Etterutdanning og mye praksis på: Spesialavfall i bygg, Isolering, og sugebiler som sugere ut flis, leire, stein, jord osv
Lufting av kledning på vegg og overgang til membran får eg finna ut av beste løysing. Eg tenkte beslag mellom kledning og luftelekt i vegg, for å føra lufting frå garasjetaket opp gjennom vegg. Då får eg lufting på 4 sider av garasjetak. Men ettersom beslaget mellom garasjetak og vegg må inn bak luftelektene på veggen, får eg prøva å triksa det til.

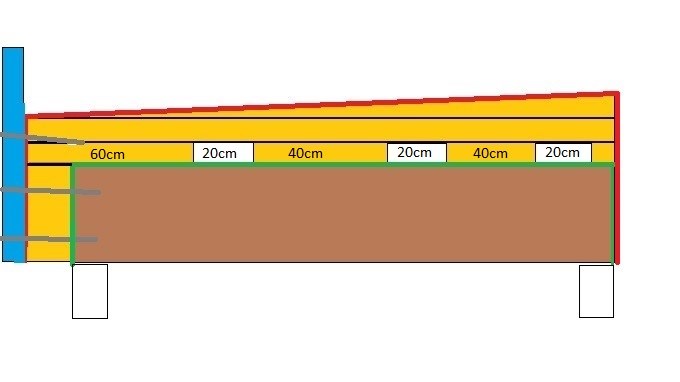

Dette er det eg har kome fram til når det gjeld lufting av taket, Sett frå sida.
Brun er 48x198 bjelkelag. Gul er 48x48 lekter. Grøn er vindsperreduk, raud er membran og blått er rekkverk.
Eg tenker å leggja 40cm lange 48x48mm lekter med 20cm mellomrom oppå vindsperreduk, skrudd ned i bjelkelag. Då vert det 20cmx5cm lufting på kryss gor kvar 60cm altanlengd. Frå andre sida vil det jo vera 10cm - 15cm høg luftespalte heile vegen.
Er dette ei grei løysing?
Takker for svar. Då går eg nok for det.
Bjelken kan gå helt ut, ser ut som rekkverket henger i binders og tegnestifter mer en nok spalte mellom bjelknene for slippe ut og ta inn luft. Poenget med kryssluftkuing er å får inn og slippe ut luft på minimum 3 sider, har du det så går nok dette bra
Vegar i Isoteks Miljø as
Teknisk fagskole bygg 1983, byggeleder 85-92, daglig leder i byggbransjen fra 1992, Etterutdanning og mye praksis på: Spesialavfall i bygg, Isolering, og sugebiler som sugere ut flis, leire, stein, jord osv
Oppå bjelkelaget stiftar eg vindsperreduk. Oppå der legg eg langsgåande 48x48mm lekter. Desse kappar eg på 40cm, og let det vera 20cm opning mellom dei. For å la luft passera på kryss mellom lekteradene På toppen av desse lektene skrur eg fast 48x48mm lekter i heile lengder. Då vil det sjå om lag som på skissa ut, sett frå ei side.
I front og bakende, vil jo luftespalta vera 2x48mm høg og 55,2cm brei.
Luftespaltene vil då vera som om dei er laga av 48x98 på høgkant, men med 5x20cm hol/opning kappa ut for kvar 60cm lengd.
Når eg tenker meg om, kan det vera enklare å gjera nettopp dette:) Å nytta 48x98 på høgkant, som eg sagar opningar i, enn å nytta to lag 48x98
Så skråkappar eg lekter på langs og legg på toppen, for å få litt fall.
På toppen membran.
Når det gjeld lekter på utsida av enden på bjelkelag, i staden for bjelkelaget lenger ut, har eg gjort det for å få trekt vindsperreduken over enden kanten og ned på sida av bjelkelaget.
Innfesting av rekkverk er tenkt med 3stk av dei lengste og kraftigaste skruene eg får tak i.

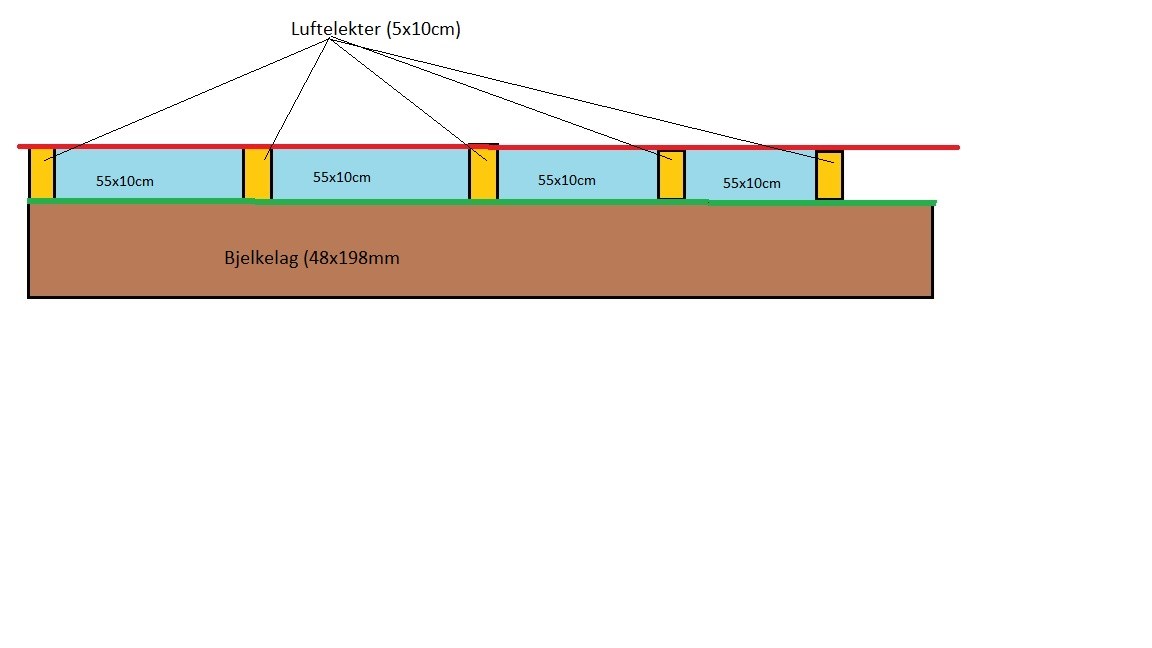

Edit: Om lag sånn vil det sjå ut i front.
Blå er luft, raud er membran og grøn er vindsperra. Vindsperra og membran vil brettast ned over bjelkelaget og dekkja dette. Vindsperra rett på bjelkelaget, under luftelekter, og membran over luftelekter.
Luftinga vil altså gå frå undersida og opp over bjelkelaget.
Vegar i Isoteks Miljø as
Teknisk fagskole bygg 1983, byggeleder 85-92, daglig leder i byggbransjen fra 1992, Etterutdanning og mye praksis på: Spesialavfall i bygg, Isolering, og sugebiler som sugere ut flis, leire, stein, jord osv
Viktige momenter med luftingen er å få ut og inn luft hvor kledningen starter ved veggen din, at det også komme inn/ut der. Det er også viktig at vinnsperr trekkes opp på vegg, samt papp ved tekking, slik at vannsprut eller lignende ikke blir noen risiko.
Mtp. avslutning er det mange løsninger som er mulig og skisset bare opp ett eksempel.
Overgang vegg og tak har eg to valg (veggen er sat opp):
1 Teipa saman vindsperreduk frå garasjetak og vegg. Luftinga frå garasjetaket på den sida vil då via 36mm uftespalte i vegg, og opp på kaldloft på huset. Beslag mellom altan/garasje må då gå utanpå luftelekter på vegg, bak kledning.
Fordel: enklare å laga til, slik som veggen er no.
2 Kappa luftelekter og vindsperreduk nederst på vegg, for å smyga beslag bak vindsperreduk og lekter. Vegg får då lufting nederst og øvst. Garasjetak får ikkje lufting på denne sida.
What to do?
Når det gjeld oppbygging av sjølve luftskiktet på taket, har eg vore fram og tilbake mellom for mange løysingar.
Det ser no ut som eg landar på dette (nedenfrå og opp).
48x198 bjelkelag.
48x48 lekter på tvers av bjelkelaget.
48x48 lekter langs bjelkelaget.
22mm vannfast spon
membran
Fordel: VANNVITTIG god krysslufting:)
Eg har og høve til å leggja klossar av 48x48 mellom bjelkelaget og øvste lag med luftelekter, om eg har behov for å gjera det stivare (eg reknar med at t.d. ein 5cm lang kloss kvar 60cm ikkje drastisk øydelegg for luftinga).
Ulempe: Litt vanskelegare og meir klur når eg må leggja 48x48mm lekt på tvers av bjelkelaget oppå vindsperreduk (lettare å klemma duken fast langs bjelkelaget).
Litt meir klur med å få lagd fall. Her trur eg løysinga kan vera å skråkappa 48x98 lekter (frå 48mm til 98mm over 8 meter), og nytta desse i staden for 48x48mm lekter på øvste lag.
Kva tenker folket?
