Nok bæring for tak 8 m2 med 35 graders vinkel?
15
0

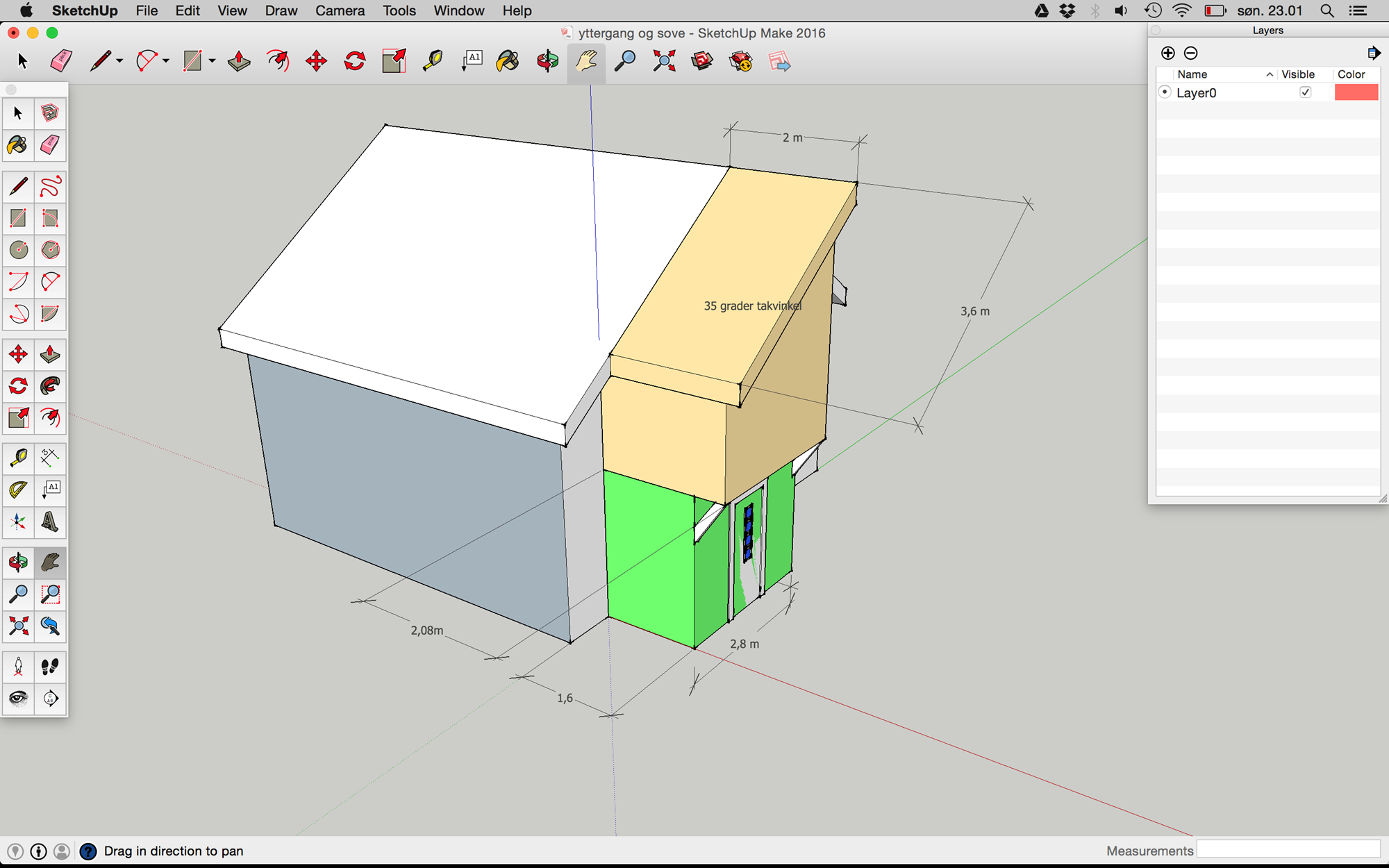

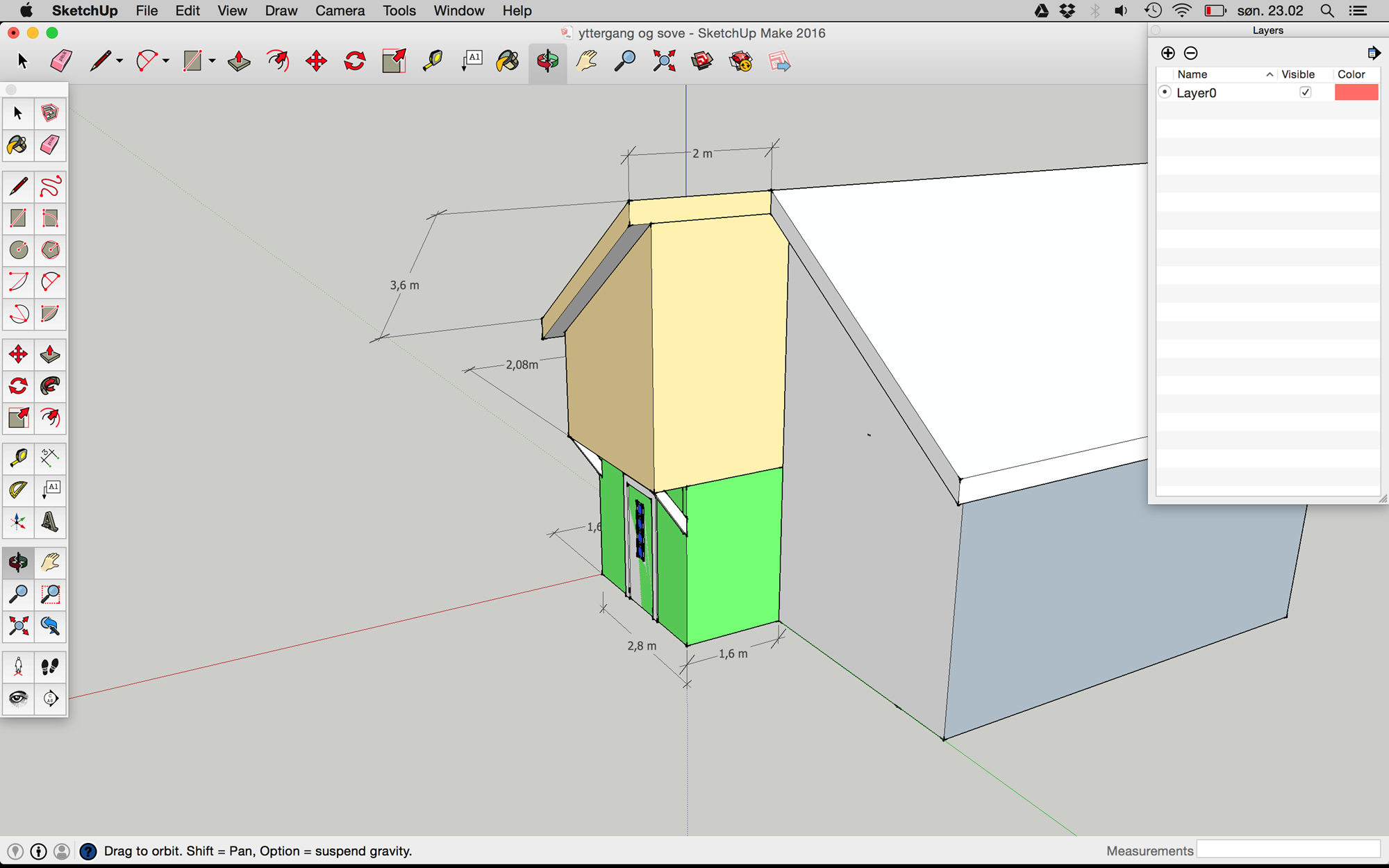

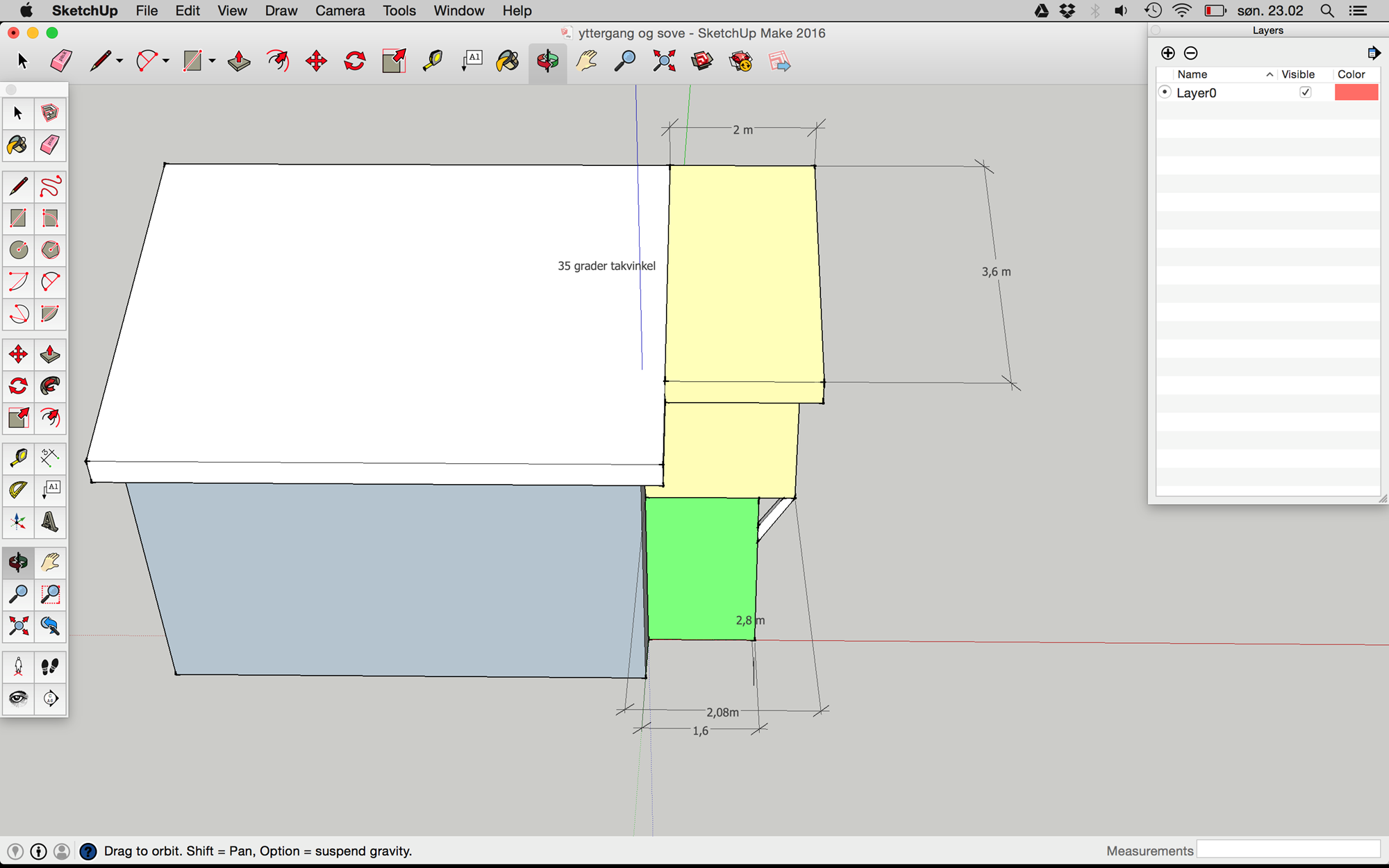

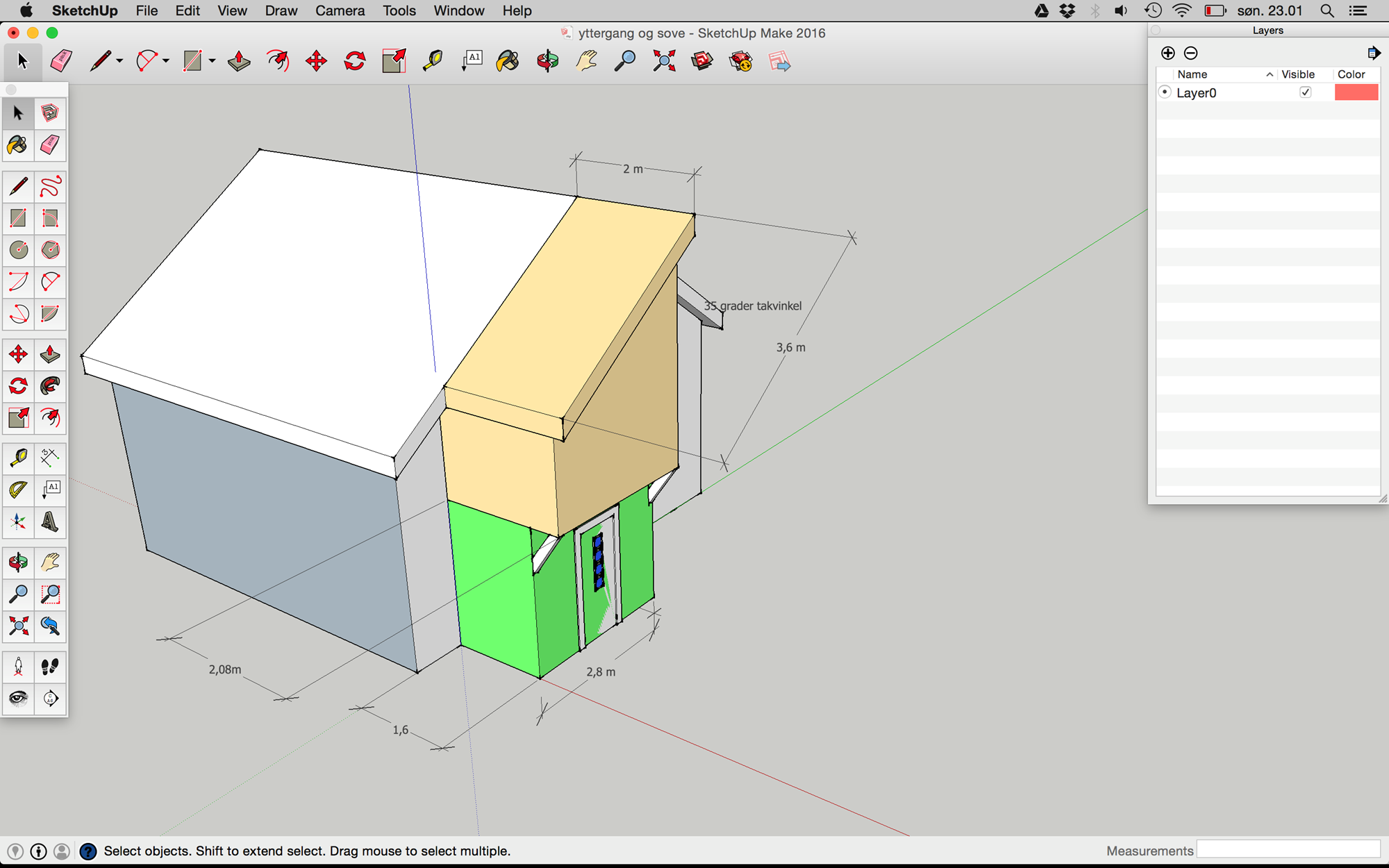

Planen er å bygge ut påbygg (markert gult/grønt) med tilhørende gult tak.
Det hvite huset bak er det som finnes pr i dag.
Påbygget er 1,6 * 2,8 m i 1 etg og 2 x 2,8 i 2 etg.
Takvinkel er 35 grader.
Taket er planlagt å være åpent (ingen kaldloft).
Planen er å bære hele sulamitten med:
|-----------------------Decra classic-------------------------|
|---------------------- undertak, vindsperre osv-----------|
| -------------------------Taktro------------------------------|
| --------------takåser cc60 på 148 x 48--------------------|
|taksperre gesims 198x98 |--- |Taksperre møne 198x98 |
|48x48mm | |48x48mm |
| søyle | | søyle |
|-------------------- vannfast gulvspon ---------------------|
|---------Bjelkelag for gulv 2. etg cc60 48x148 -----------|
|-------------- drager for gulv 2. etg 98 x 198 -------------|
|48x48mm | |48x48mm |
| søyle | | søyle |
|--------------------- vannfast gulvspon --------------------|
|-----------Bjelkelag for gulv 1. etg cc60 48x198 ----------|
|----- drager for gulv 1. etg 98 x 198 ------|
|48x48mm | |48x48mm |
| søyle | | søyle |
[søylefundament] [søylefundament]
Ok fundamentert?
Dette er i trøndelag.
Det hvite huset bak er det som finnes pr i dag.
Påbygget er 1,6 * 2,8 m i 1 etg og 2 x 2,8 i 2 etg.
Takvinkel er 35 grader.
Taket er planlagt å være åpent (ingen kaldloft).
Planen er å bære hele sulamitten med:
|-----------------------Decra classic-------------------------|
|---------------------- undertak, vindsperre osv-----------|
| -------------------------Taktro------------------------------|
| --------------takåser cc60 på 148 x 48--------------------|
|taksperre gesims 198x98 |--- |Taksperre møne 198x98 |
|48x48mm | |48x48mm |
| søyle | | søyle |
|-------------------- vannfast gulvspon ---------------------|
|---------Bjelkelag for gulv 2. etg cc60 48x148 -----------|
|-------------- drager for gulv 2. etg 98 x 198 -------------|
|48x48mm | |48x48mm |
| søyle | | søyle |
|--------------------- vannfast gulvspon --------------------|
|-----------Bjelkelag for gulv 1. etg cc60 48x198 ----------|
|----- drager for gulv 1. etg 98 x 198 ------|
|48x48mm | |48x48mm |
| søyle | | søyle |
[søylefundament] [søylefundament]
Ok fundamentert?
Dette er i trøndelag.
- Baderomsbloggen min
....
...
...

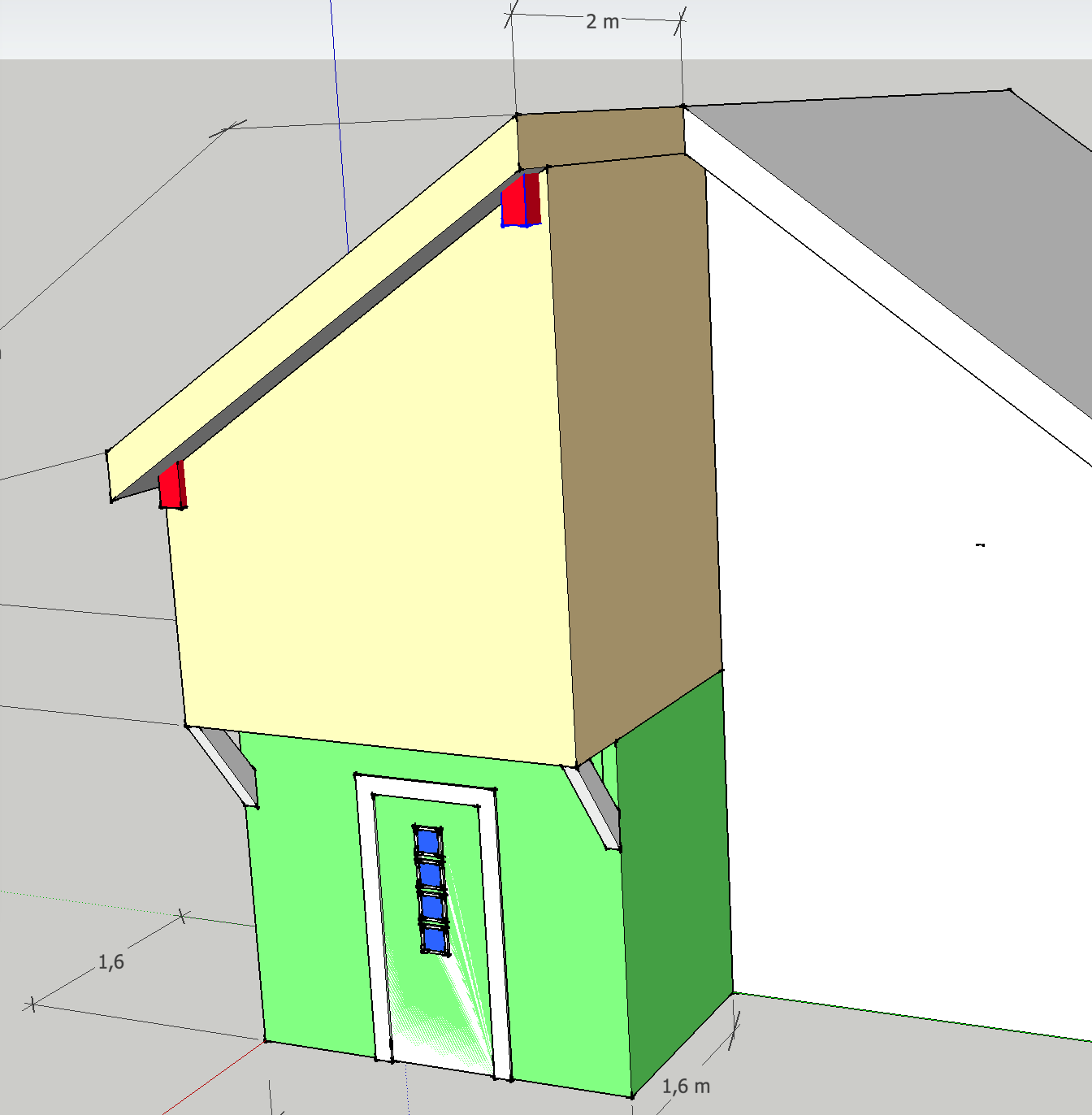

Altså, grunnen til overhenget er ytterdør som bør være under tak, samt at jeg allerede har bygget 1. Etg 80% ferdig, men ønsker en halvmeter ekstra i 2 etg.
Jeg kan evt sette opp et par ekstra søyler for å bære overhenget. Det blir kanskje finere og skaper en innramming for ytterdøra, i tillegg til at man slipper å belaste de andre søylene med horisontal forskyving...
- Baderomsbloggen min
....
...
...
- At dybden på påbygget blir litt dypere
- At dybden er den samme i 1. og 2. etg (finere og bedre konstruksjon)

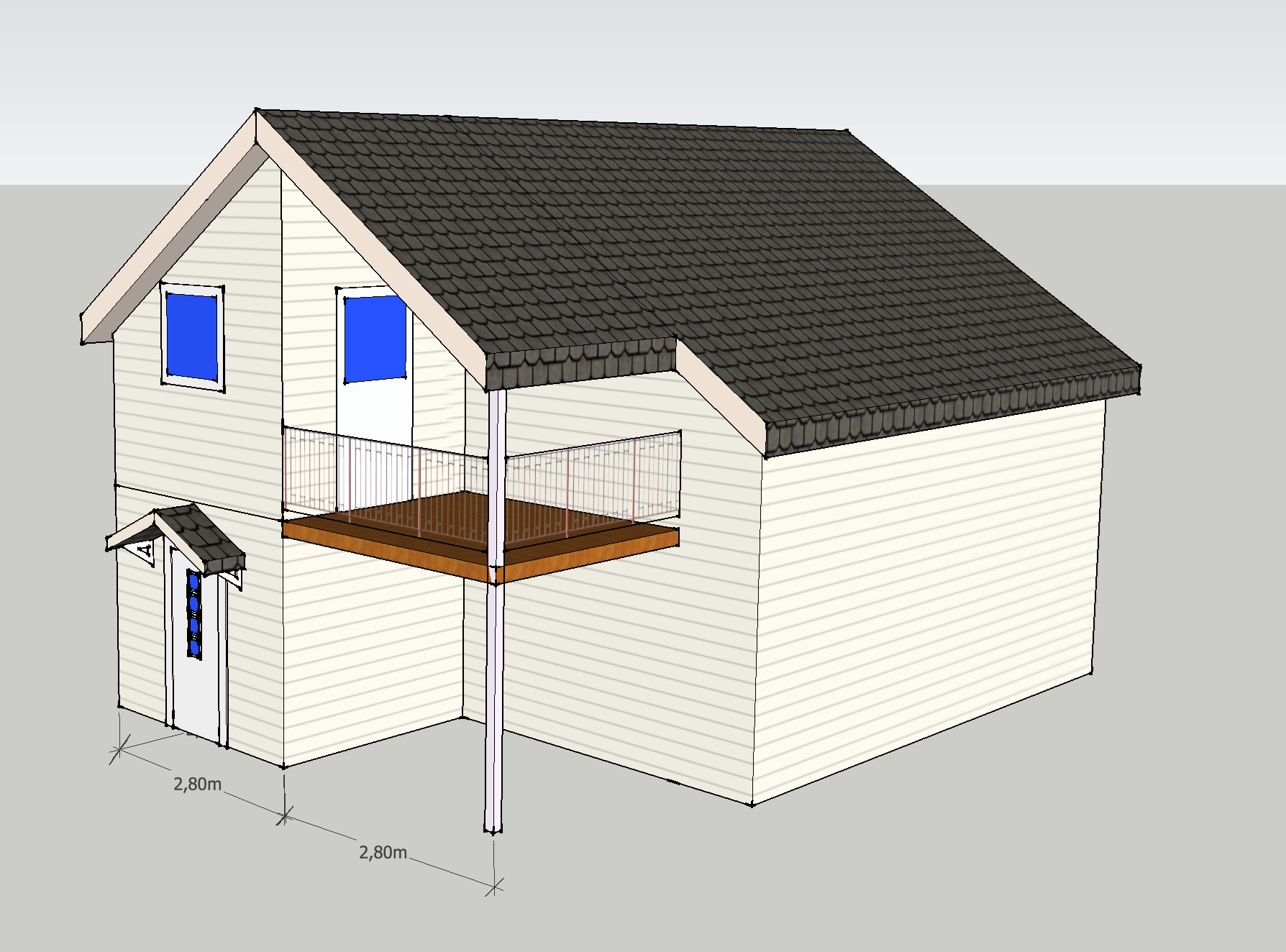

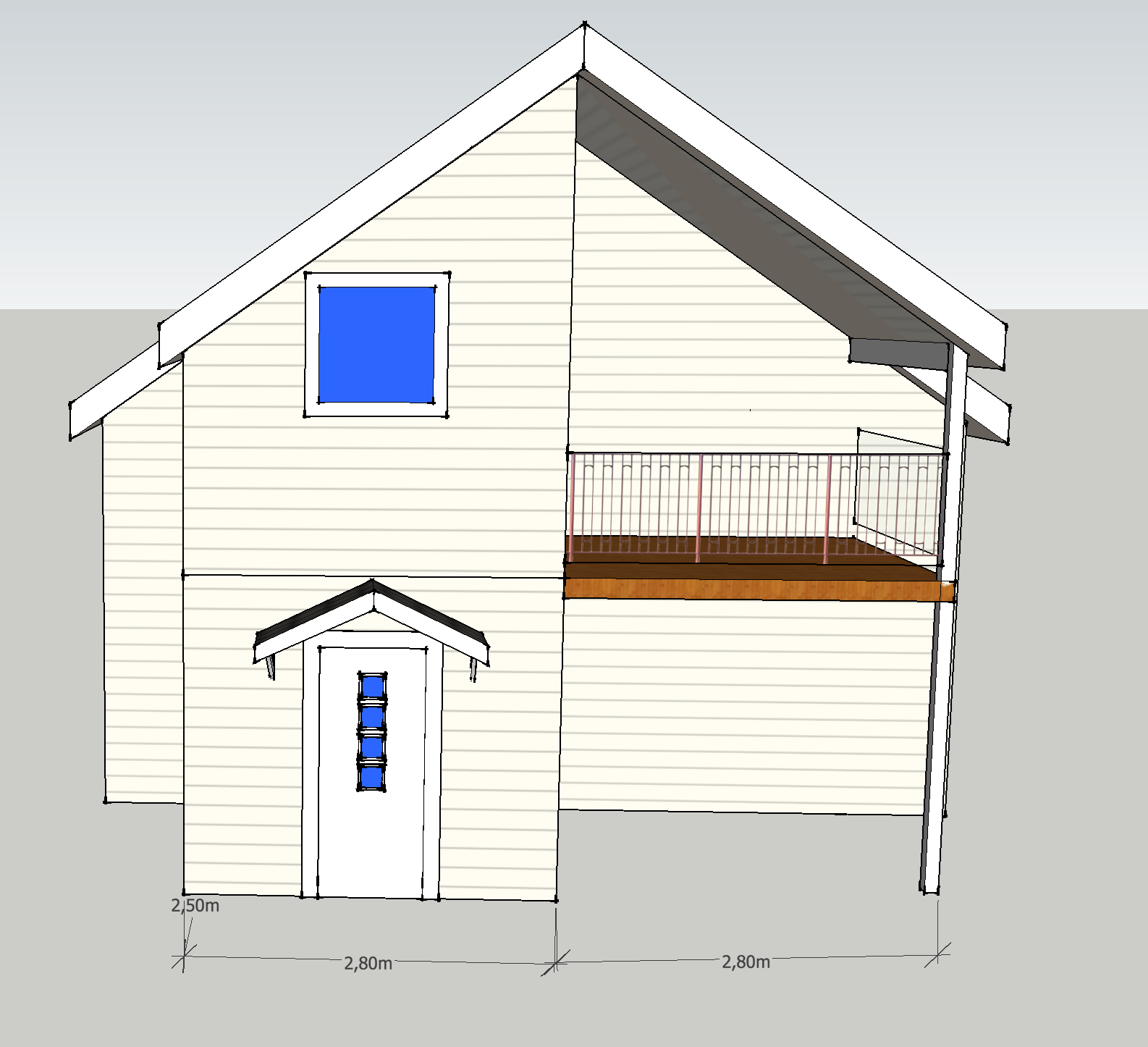

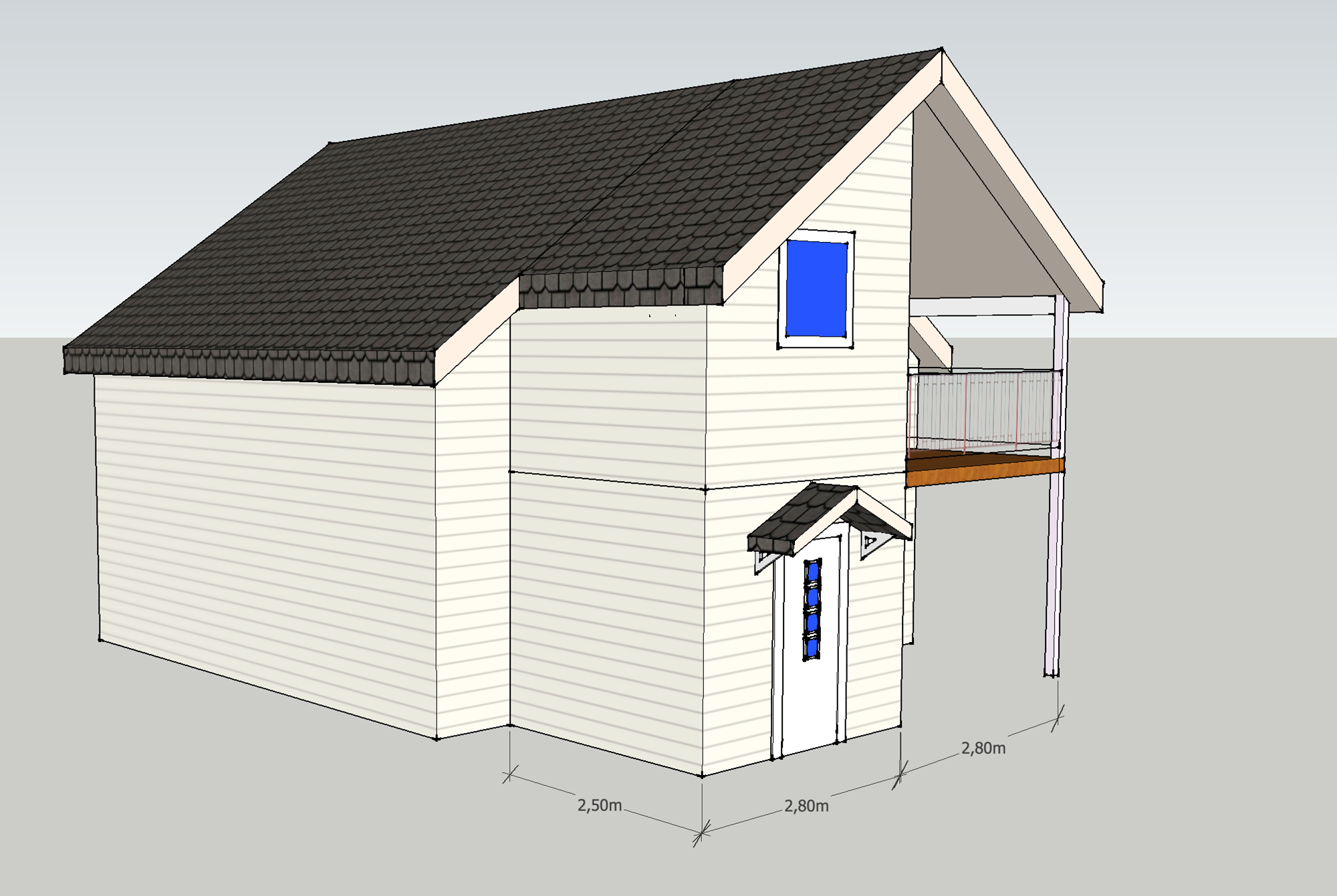

- Taket endres fra pulttak til saltak og den høyre siden blir tak over en terasse som nå er tegnet inn.
- Taket på venstre side bæres av venstre og høyre vegger i bindingsverk (c60 48x98mm? nok?)
- Jeg trenger bare en synlig søyle (resten er bæring i vegger) - på høyre side, terasse.
- På høyre side bæres taket av en 98x98 søyle (2x 28x98) med limtredrager i dimensjon _____ (?)
Yttergangen støttes opp av 4 stk søylefundamenter, henholdsvis 1,5m og 2,2 m fra huset hvor tilbygget selvfølgelig også er festet i.
Det er også et søylefundament som støtter opp høyre side av taket, 2,2 m fra veggen.
Jeg har en limtredrager på 30x9 cm liggende. Vil den være tilstrekkelig for høyre side av taket?
Hva tror dere?
TUSEN takk så langt for gode tilbakemeldinger
Tror du limtredrager 30x9cm er nok som taksperre høyre side? Jeg setter nok inn noen skråavstivere på høyre søyle også.
