Skal stive av og forsterke ett tak og gulv : Forslag til dimensjonering
5
Trøndelag
0
Hei
Skal stive av/forsterke ett tak/gulv og trenger dermed noen forslag til dimensjonering av konstruksjonen.
Rommet er i 1 etg. og det er taket i 1 etg som skal forsterkes for å unngå at taket "siger" ned. I 2 etg er det
ett soverom. Huset er gammelt og laftetplank.
Rommet har følgende mål: lengde=5000mm x bredde=3800mm

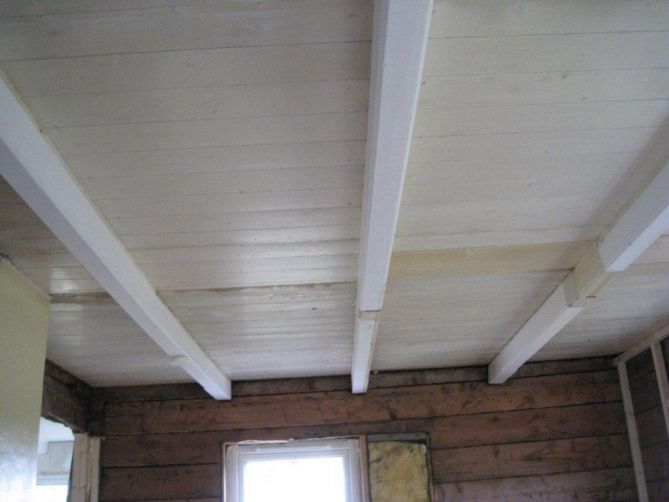

I lengderetningen (5000mm) ligger det i dag 3 dragere som bærer loftsgulvet (se bilde)
Tanken er å legge en HEA/IPE eller tilsvarende i bredderetningen (3800mm) under de 3 dragerne som ligger
der i dag, for å hjelpe til med å bære eksisterende konstruksjon.
Det jeg da er ute etter er å få hjelp til å dimensjonere stålbjelken som jeg skal ha opp.
Så denne bjelken jeg skal ha opp skal ikke bære 2 etg alene, men kun hjelpe eksisterende konstruksjon slik at taket ikke siger ned og får svai. På loftet vil det maks oppholde seg 4 voksen personer.

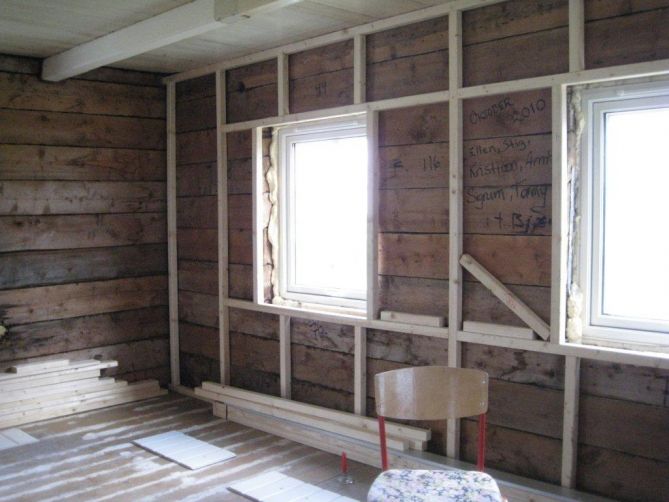

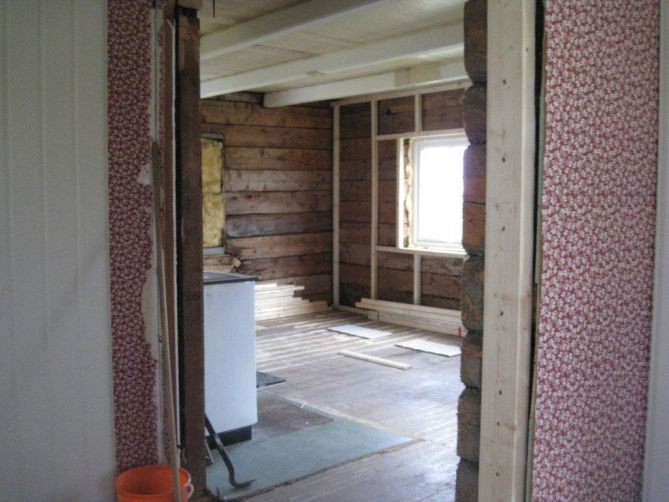

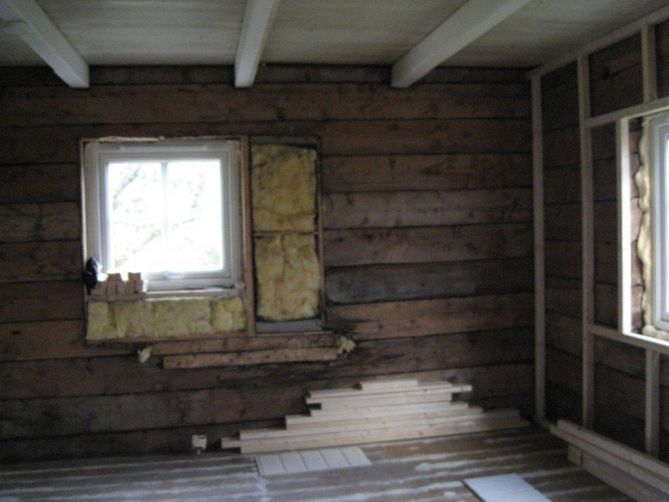

Legger ved noen bilder av rommet også :)
Skal stive av/forsterke ett tak/gulv og trenger dermed noen forslag til dimensjonering av konstruksjonen.
Rommet er i 1 etg. og det er taket i 1 etg som skal forsterkes for å unngå at taket "siger" ned. I 2 etg er det
ett soverom. Huset er gammelt og laftetplank.
Rommet har følgende mål: lengde=5000mm x bredde=3800mm
I lengderetningen (5000mm) ligger det i dag 3 dragere som bærer loftsgulvet (se bilde)
Tanken er å legge en HEA/IPE eller tilsvarende i bredderetningen (3800mm) under de 3 dragerne som ligger
der i dag, for å hjelpe til med å bære eksisterende konstruksjon.
Det jeg da er ute etter er å få hjelp til å dimensjonere stålbjelken som jeg skal ha opp.
Så denne bjelken jeg skal ha opp skal ikke bære 2 etg alene, men kun hjelpe eksisterende konstruksjon slik at taket ikke siger ned og får svai. På loftet vil det maks oppholde seg 4 voksen personer.
Legger ved noen bilder av rommet også :)
for å unngå at den blir til hinder i rommet
Vil det ha noen funksjon?
En annen metode som kan være effektiv, om enn litt arbeidskrevende, er å bygge de om til limtre ved å lime+skru en eller to 11/2x4 oppunder. Da må du først få vekk maling inn til reint tre. Hvis du vil forsøke å jekke det beint, må du da først legge oppunder et bord med lim mellom, så jekke, så skru, og la jekken stå til det tørker. Fordelen med denne metoden er at det ikke egentlig er så farlig om det ikke blir jekket beint, det vil allikevel gi et stivere bjelkelag med mindre svikt.
Hadde ikke tenkt å ha helt flatt tak, skal lekte ned ca. 2" ifra eksisterende tak/undersiden av gulvbordene og legge panel imellom slik at den gamle stilen bevares noe og dragerne fortsatt er synlige.
Tror jeg skal forsøke med flattjern på sidene, hvis ikke noen mener at det absolutt ikke vil ha noen funksjon.
Mvh
Tommy
Ble flattstål 8x80 på begge sider av dragerne. Funker veldig bra, fortsatt litt svikt i gulvet på rommet over, men langt bedre enn det var. Skrudde og limte flattstålet på dragerne.
