Takstoler som kommer til å bomme på stendere
108
RAUFOSS
0
Hei,

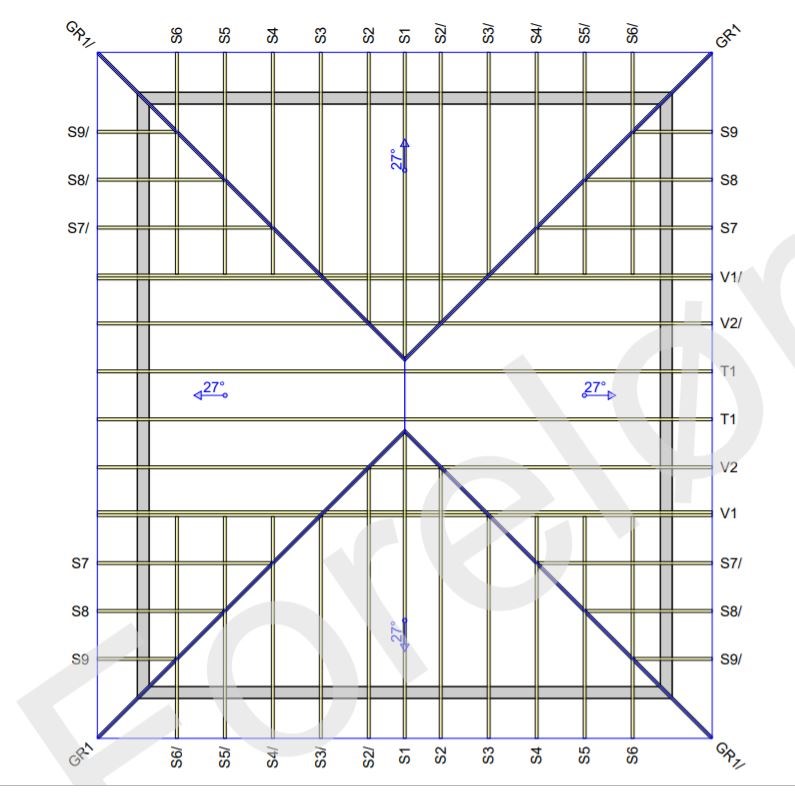

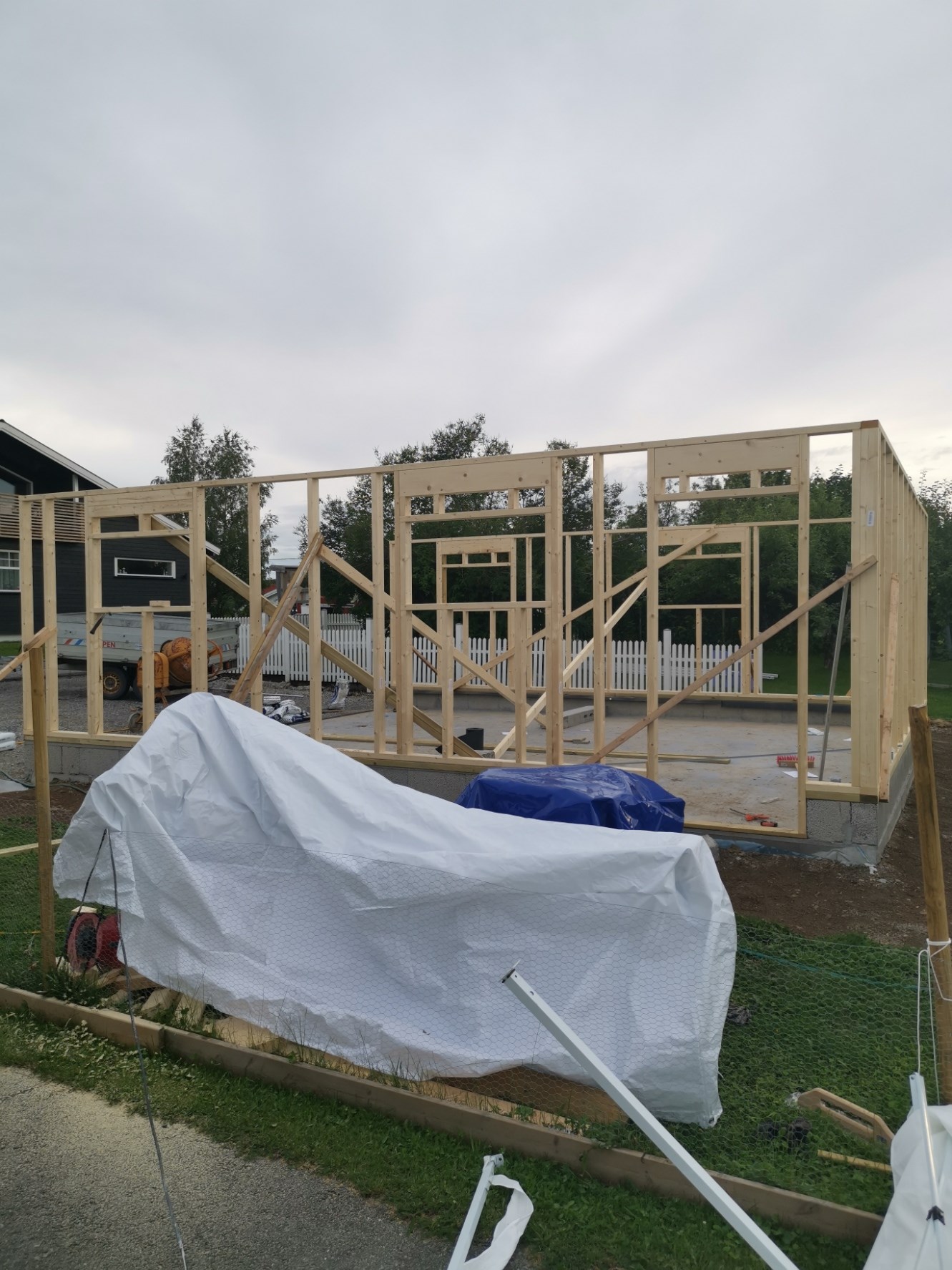

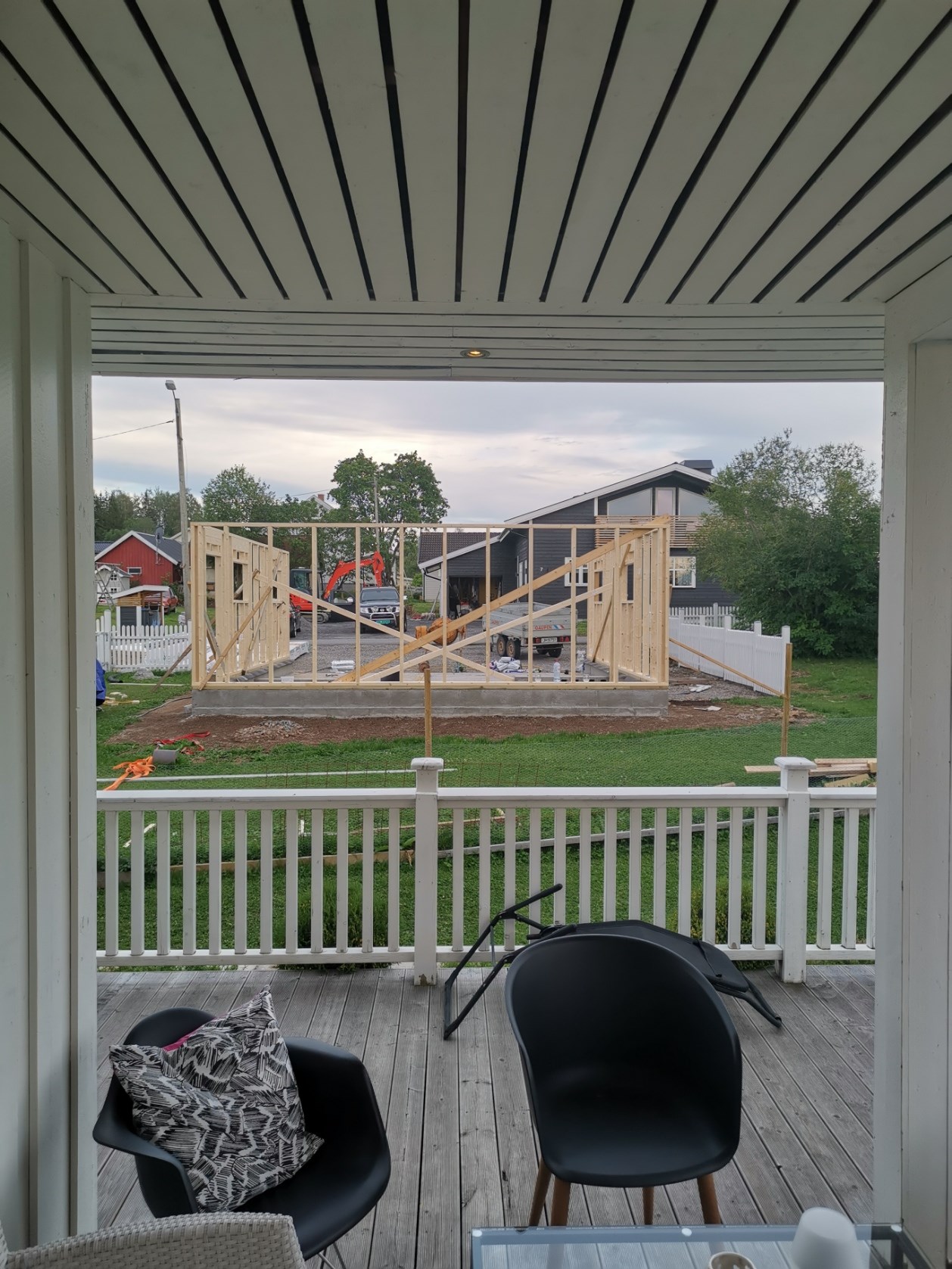

Vi satte opp reisverket til garasje i går, og etter hva jeg kan bedømme ut fra takplanen på takstolene, så kommer de til å bomme på stenderne i veggen.
Det er valmet tak, 27 grader. Tegningen er ikke målsatt, men etter det jeg klarer å bedømme på øyemål så er det varierende avstander mellom de forskjellige delene i takkonstruksjonen. Midt på bakvegg og over porter er det noen elementer som er tettere på hverandre enn ellers, og det kan se ut som det er noen doble stoler midt i taket.
Basert på antall deler som ligger an på toppen så går det ikke opp med 60x60 som vi har i veggen.
Jeg har enkel toppsvill pr nå, bør jeg legge en til, og vil det være nok?
De doble stolene kan evt få en dedikert stender, såfremt de ikke havner over vinduer, noe jeg tror de gjør. Vinduer har dobbel 2x8 på kant oppunder toppsvill, som er forplantet ned til bunnsvill.
Over porter kommer det dobbel fingerskjøtt 2x8 på 6 meter, som ligger an på sidene og med midstøtte, 660cm total bredde på garasjen. Drageren får 7cm anleggsflate på hver side, og 45 cm understøtting på midten. Dette er det byggtorget sendte med basert på tegningen av garasjen jeg gjorde i deres program.
Og et sidespørsmål. De har sendt med 36x148 som "utraftingsperre". Jeg aner ikke hva det er, og takstolene er rette på undersiden, og jeg skal ikke ha noen skrånende utstikk, de skal være horisontale på undersiden. Tilfelle de mener at de skal brukes til å forlenge skrå vinkel fra taket og ned på utstikk. Tegningen er dog ikke slik, men den er veldig generisk.
Jeg har tegnet en garasje, fått utvendige mål som viser hvor vindu og dører skal sitte, og en haug med materialer. Resten må jeg finne ut av selv :P Trodde tegning av garasjen ville medføre en form for bruksanvisning, i det minste i form av "dette har du fått, og dette skal brukes her, dette her og det andre der."
Vi satte opp reisverket til garasje i går, og etter hva jeg kan bedømme ut fra takplanen på takstolene, så kommer de til å bomme på stenderne i veggen.
Det er valmet tak, 27 grader. Tegningen er ikke målsatt, men etter det jeg klarer å bedømme på øyemål så er det varierende avstander mellom de forskjellige delene i takkonstruksjonen. Midt på bakvegg og over porter er det noen elementer som er tettere på hverandre enn ellers, og det kan se ut som det er noen doble stoler midt i taket.
Basert på antall deler som ligger an på toppen så går det ikke opp med 60x60 som vi har i veggen.
Jeg har enkel toppsvill pr nå, bør jeg legge en til, og vil det være nok?
De doble stolene kan evt få en dedikert stender, såfremt de ikke havner over vinduer, noe jeg tror de gjør. Vinduer har dobbel 2x8 på kant oppunder toppsvill, som er forplantet ned til bunnsvill.
Over porter kommer det dobbel fingerskjøtt 2x8 på 6 meter, som ligger an på sidene og med midstøtte, 660cm total bredde på garasjen. Drageren får 7cm anleggsflate på hver side, og 45 cm understøtting på midten. Dette er det byggtorget sendte med basert på tegningen av garasjen jeg gjorde i deres program.
Og et sidespørsmål. De har sendt med 36x148 som "utraftingsperre". Jeg aner ikke hva det er, og takstolene er rette på undersiden, og jeg skal ikke ha noen skrånende utstikk, de skal være horisontale på undersiden. Tilfelle de mener at de skal brukes til å forlenge skrå vinkel fra taket og ned på utstikk. Tegningen er dog ikke slik, men den er veldig generisk.
Jeg har tegnet en garasje, fått utvendige mål som viser hvor vindu og dører skal sitte, og en haug med materialer. Resten må jeg finne ut av selv :P Trodde tegning av garasjen ville medføre en form for bruksanvisning, i det minste i form av "dette har du fått, og dette skal brukes her, dette her og det andre der."
Signatur
Kim
Kim
Rart du ikke har fått målsatte tegninger av taket.
Har du fått et slags bygge sett der alt er merket hvor det skal plasseres? Synes det er rart ikke taket er tenkt på ved plassering av stendere, om det ikke er beregnet dobbel toppsvill. S1 ligger jo i senter på kortveggen, der har du stender? Og som du selv sier så ser det ut som S2 har mindre enn cc60, men stenderne i veggen har cc60?
Ser nå som jeg leste igjennom det du skrev en gang til at det ikke var med noen beskrivelse. Men fulgte med målsatt tegning av vegger?
Til side spørsmålet, litt vanskelig å si eksakt hva de er til uten å ha sett dem og noe bedre tegninger osv. Så er raft bunn av taket. Så mulig de skal på sperre endene om de er skråskjært. Vanlig ved bruk av duk og huntonitt asfaltplate undertsk.

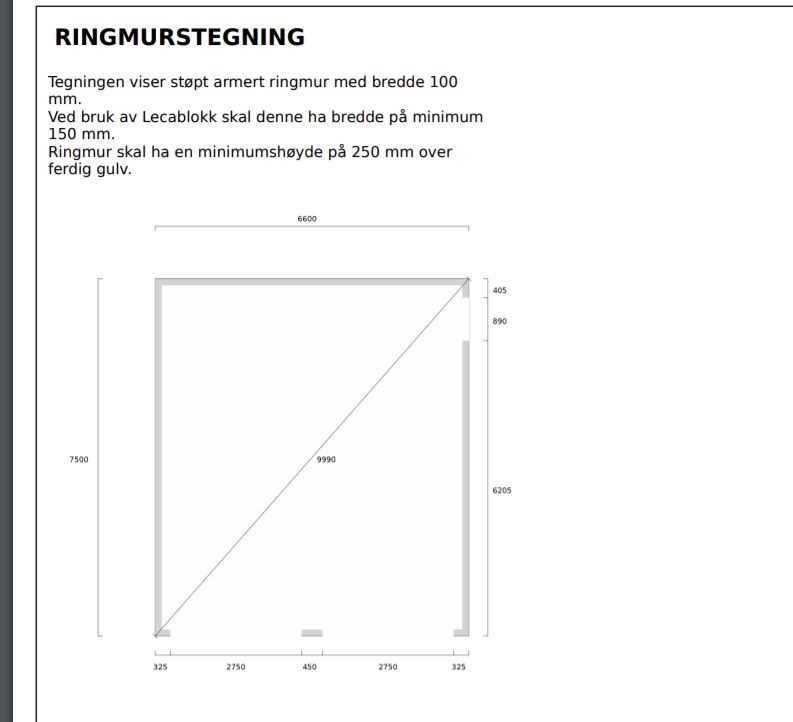

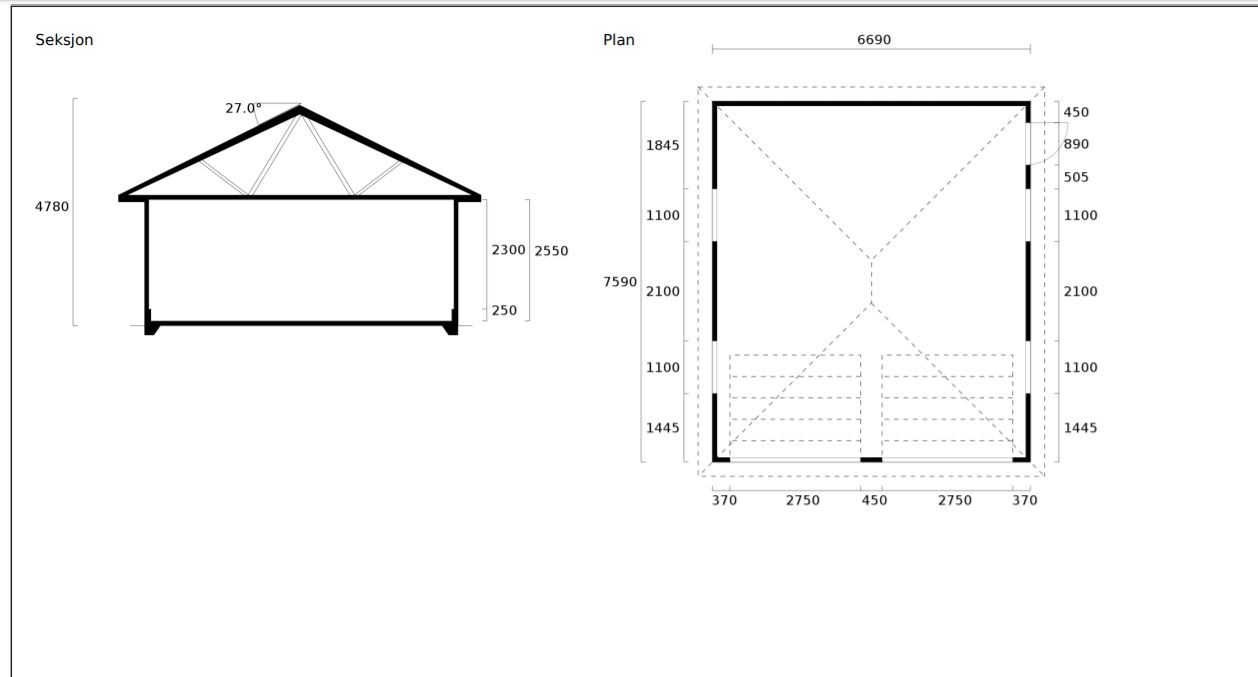

Hei, har ikke fått tegninger av noe annet enn det jeg skal legge ut nedenfor. Vi bygde veggen på "vanlig vis" med cc60 og vinduer der de skulle være. Bortsett fra tegningene, som er veldig generelle, så fikk jeg en haug materialer og lykke til

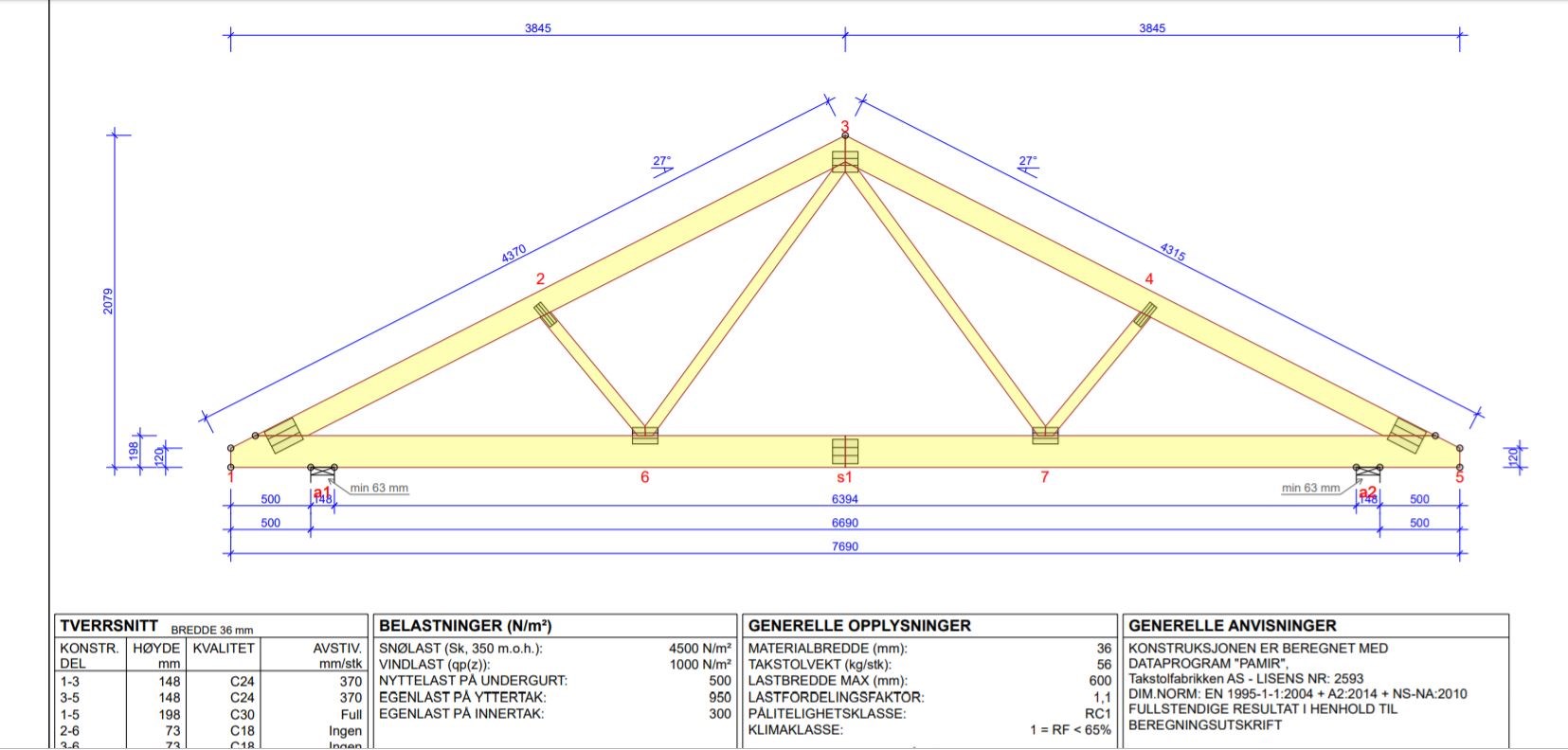

Legger ved bilde av en takstol. Så langt jeg tolker den så skal den ha forkantbord på enden og takrenne etc utenfor der igjen, ikke noe mer.
Kim
Eksempel på raftsperre, fra nedre ås til ut over vegg.
(Edit: Den lenka fungerer ikke å editere inn, finnes her: http://kalsa.no/bilder-fra-restaureringa/huseiere-blir-informert-om-framgangen-raftsperrer-er-pa-plass-over-vinduet/ )
I ditt tilfelle menes trolig sperrene på endetakene fra gradsperre og ut over veggen.
At sperrene S4-S6 er tegnet helt inn til V1/ synes å være en feil.
For valmstol V2/ tilpasses plassering slik at gradsperrespissen kommer i rett høyde. (Andre tak jeg har sett, så er gradspissen lagt til siden av siste hele sperre, lettere å bestemme punktet. Husk at det kan være nødvendig å skråhøvle gradsperrene på toppen hvis en er nøye på det.
Gradsperrene må trolig klosses opp på vegghjørnet.
Valmstol V1/ bærer store deler av endetaket og er forsterket. Nøyaktig plassering bestemmes av gradsperre og høyde på raftsperrene.
Raftsperrene må trolig klosses opp på endevegg. På stedet må det tilpasses spikerslag oppunser for flat underside av raftekasse.
Selv stusser jeg over at ikke ikke S7 og kanskje S8 også er valmstoler..
Uansett, pass på at ikke V1 og V2 kommer for nær endeveggen, da kommer gradsperra for høyt, eller du må hugge ut (for) mye.
Edit: Jeg har antatt at det som omtales som «raftsperrer» er kun rette sperrer, ikke sammenbygd som halve takstoler?
KjellG;
Jeg tror ikke nødvendigvis tak og tegneprogram er samkjørte 100%.
Ser i materiallisten fra programmet, så står det " 5 takstoler".
Byggevarehuset har gitt en takstolfabrikk de samme tegningene som jeg har vist over, og de har beregnet et tak for snølast i området.
Tegneprogrammet kan ha ment at jeg skal bruke 5 "vanlige" stoler på midten og så bygge resten av valmen med løse sperrer. 3d bolig som står bak dette tar ikke telefonen, så jeg får ikke spurt dem om hva de egentlig mener.
Det er forsåvidt slik taket på både hus og den gamle garasjen fra 76 er bygd også.
Gir allikevel ikke helt mening, for utraftsperrene som de heter i lista, er 36x148 C14. Styrken på materialene indikerer at de ikke skal bære noe.

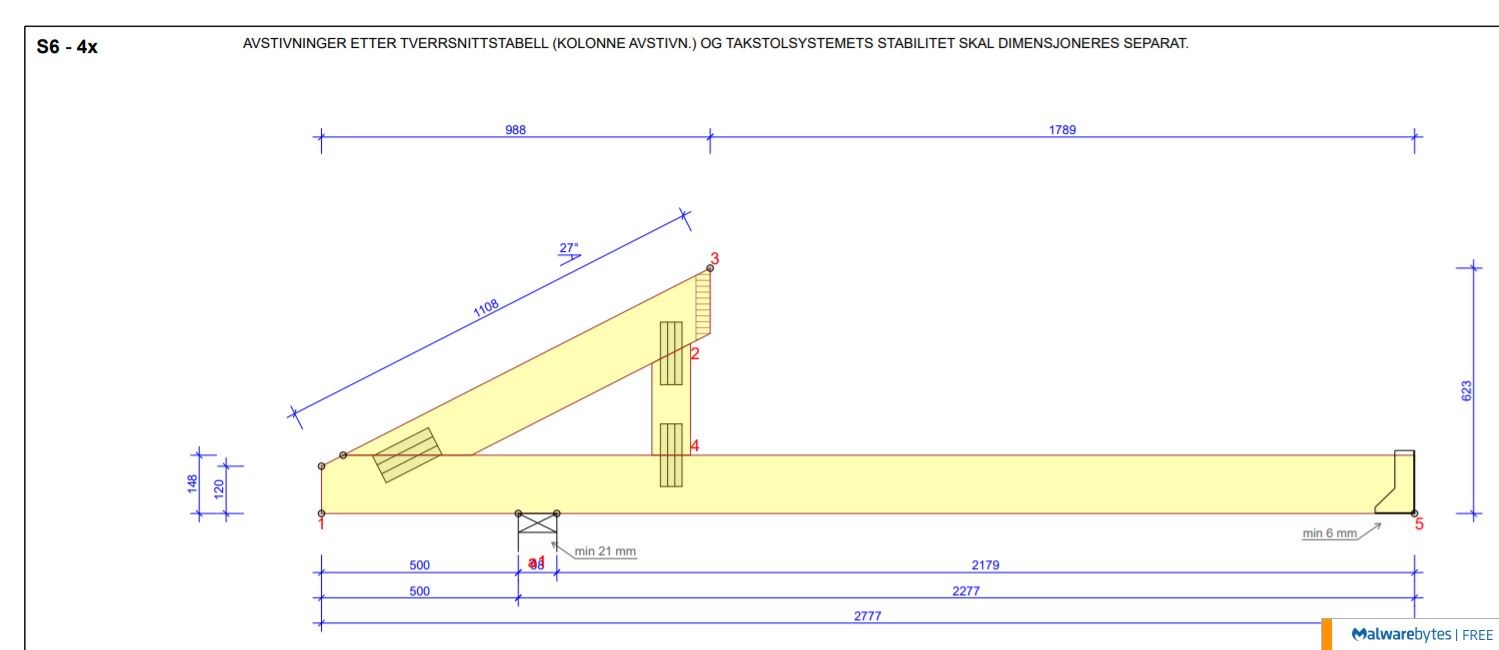

Legger ved bilder av flere stoler, om det gir bedre mening. Siden alle er helt flate under og er beregnet til å stikke 50cm utenfor veggen, så syns jeg det ser ut som at raftet, eller utstikket, om jeg har forstått det riktig, ordner seg selv bare jeg får sentrert alt sammen. Du nevner oppklossing etc, jeg tolker tegninger av takstoler som at stolene, og elementene, er beregnet til å legges rett oppå reisverket, og ferdig. (?)
Nå står det derimot noe minimumsmål der som veggene skal stå under stolen, som jeg ikke forstår. Kanskje det er oppklossing som du snakker om?
Kim
Må kle på utsiden så lenge, ellers blir det nok stående slik en stund uten at det skjer noe, stolene har nok noe leveringstid.
Litt teit med de tegningene osv, planen min var egentlig bare å kopiere den gamle garasjens oppbygging, og bruke grøvre materialer. Når jeg kom over tegneprogram som skulle lage tegninger og materiallister, så hørtes det veldig smart ut, men da er jeg også låst til å bygge slik de har ment, og ikke avvike for mye. Det er ikke like lett når de ikke gir med noen særlig form for instruksjoner.
Kim

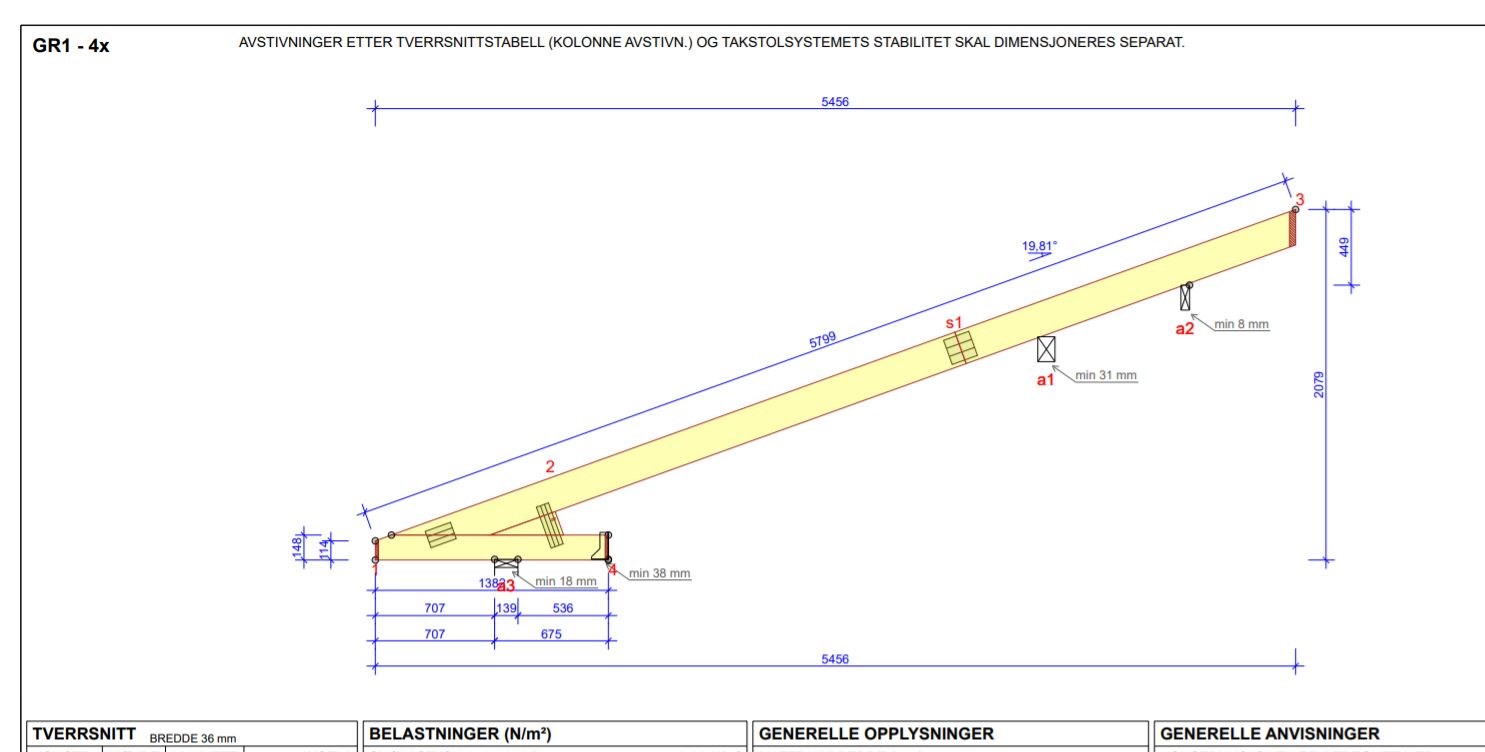

Tegning GR1 (Se oppe venstre på tegn) viser gradsperra. Nederst har den fått på det jeg kalte oppklossing, så den er klar.
Den ligger på a1 og a2. På din tegning ser det valmstolene V1 og V2. Øverst er gradsperra skåret i 45grader for å møte nabosperra.

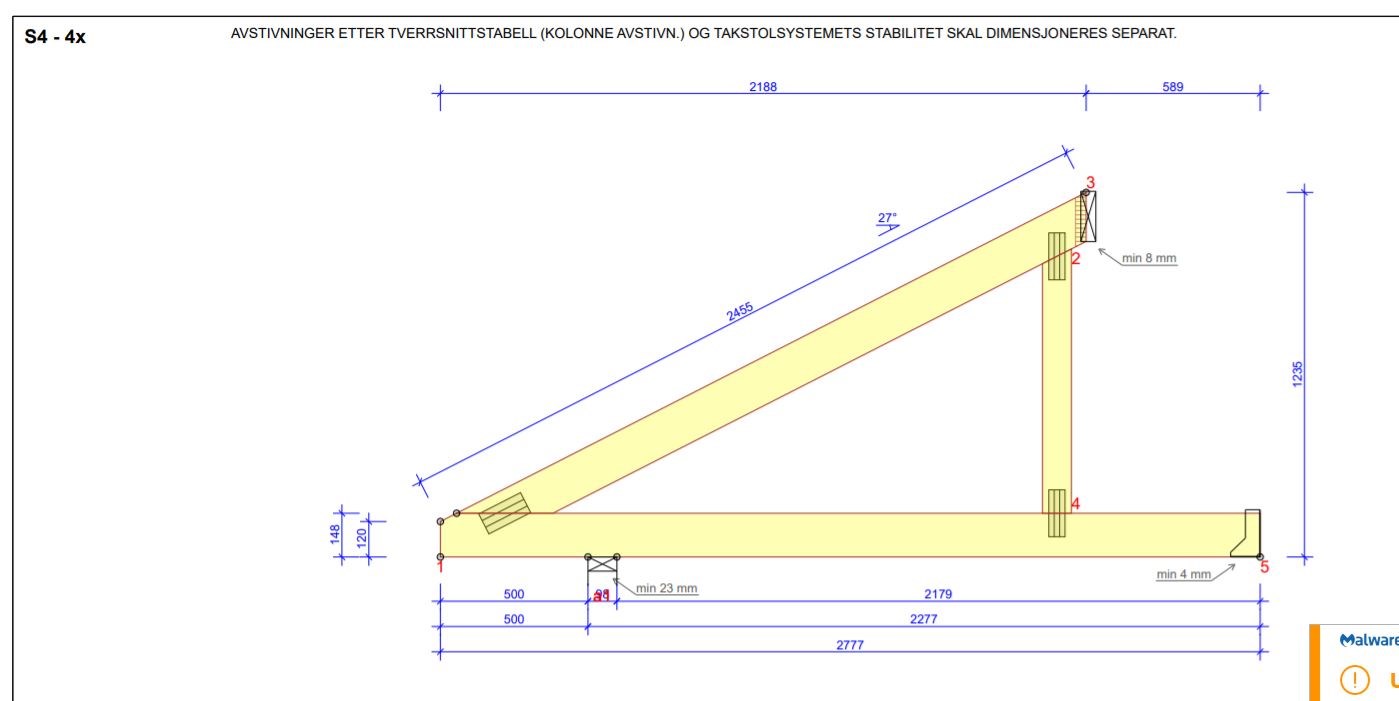

S4 ligger på veggsvil og undergurt går inn til den doble valmsperre V1. Overgurt er skråskåret og møter gradsperre.
S6 som S4.

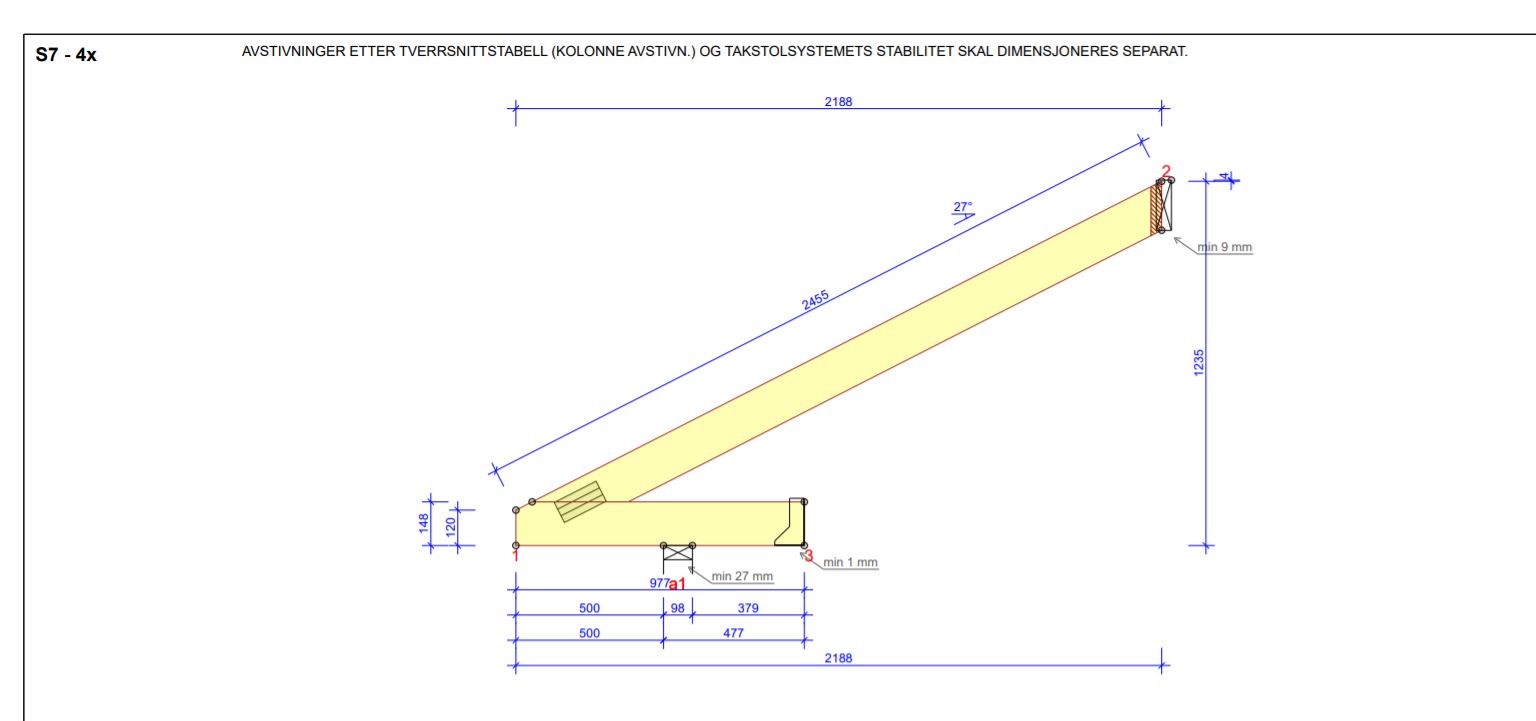

S7 overgurt treffer gradsperre. Undergurt går inn til S6 og festes med bjelkesko. Her ville jeg satt inn en kloss over veggen mellom undergurt og overgurt.
Her kan det se ut til at delene er bedre tilpasset enn i vårt tilfelle. En skulle tro at en kan starte med å plassere V1 bestemt av mål = undergurten på S7. Deretter legges gradsperrene på, plasserer V2. Nå må en kontrollere om spissen på gradsperrene kommer i rett høyde mot fulle taksperrer, ev ta av, eller klosse opp under gradsperre over V1 til en er fornøyd. Legg ev noen planher langs mønet på T1 til hjelp for å plassere gradspissen. Det er enklere å plassere gradspissen litt høyt og ev frese av litt med høvelen.
Der det på tegningen står minimumsmål er jeg ukjent med. Kan være toleransemål eller avskaving for god anleggsflate. Legg merke til at tegningen S4 og S7 synes å indikere at gradsperre må høvles jevnt med takflatene.
«Raftsperrer er fortsatt uklart.
Legg merke til at doble toppsviller bør settes på høykant for maks stivhet. Nå tror jeg enkel svill er ok. Eneste sted det kommer litt ekstra er under V1, het er det en fordel om det ikke er alt for langt til stolpe.
Legger dobbel liggende svill og forsterker litt mer der det trengs. Jeg har alt 1 liggende svill og med en til blir garasjen 5cm høyere enn den skulle...
