Trenger hjelp til dimensjonsberegning terrasse med stor snølast
3
M&R
0

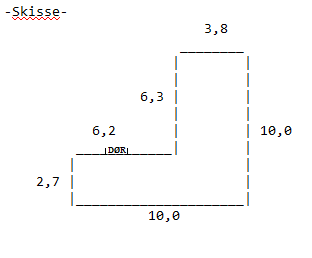

Planlegger å bygge en L-formet terrasse på søyler med rekkverk på hytte (Oppdal 735 moh, snølast inntil 5,5 kN/m2).
Altså betydelig snølast i dette området, og vi har erfart at det avogtil samles opp snø på den siden hvor terrassen skal ligge. Jeg får erfaren hjelp av far til selve byggeprosjektet, men tenkte det var best å innhente proffråd fra dere om hvilke dimensjoner på trevirke en bør bruke.
Så langt tror jeg at jeg trenger:
48x148 bærebjelke
48x148 gulvbjelker
28x120 terrasse bord
a) Er litt usikker på hvor godt feste bærebjelkene vil få i isoelementet (støpt såle), og lurer derfor på om jeg bør gå for 2 dragerrekker når terrassebredden blir 3,8 meter
b) Hvilken drager-dimensjon jeg bør velge (10 meter lang)?
c) Hva bør avstanden mellom søylene (maksimalspennet til drageren) være ?
d) Duger gulvbjelker med c-c 60 cm eller bør jeg gå for lavere ?
Altså betydelig snølast i dette området, og vi har erfart at det avogtil samles opp snø på den siden hvor terrassen skal ligge. Jeg får erfaren hjelp av far til selve byggeprosjektet, men tenkte det var best å innhente proffråd fra dere om hvilke dimensjoner på trevirke en bør bruke.
Så langt tror jeg at jeg trenger:
48x148 bærebjelke
48x148 gulvbjelker
28x120 terrasse bord
a) Er litt usikker på hvor godt feste bærebjelkene vil få i isoelementet (støpt såle), og lurer derfor på om jeg bør gå for 2 dragerrekker når terrassebredden blir 3,8 meter
b) Hvilken drager-dimensjon jeg bør velge (10 meter lang)?
c) Hva bør avstanden mellom søylene (maksimalspennet til drageren) være ?
d) Duger gulvbjelker med c-c 60 cm eller bør jeg gå for lavere ?
Terrassen ligger 40-60 cm over bakkenivå.
Jeg er ikke tømrer, og med fare for å fornærme har jeg fortsatt noen spørsmål.
Mener du 2*6 gulvbjelker som i (2 tommer x 6 tommer) som ved 1" = 25,4 mm omregning noenlunde tilsvarer f.eks Cu-imp 48mm x 148 mm ?
Slik jeg har forstått det lager man en drager f.eks av overlappende 48x148 , 2 i bredden slik at drageren da får en dimensjon på 96x148.
Slik jeg leste svaret ditt anbefaler du 2 dragerrekker med maxavstand 2,8 m, slik at gulvbjelkene får et maxspenn på 2,8 meter og ikke mer enn 50 cm overheng.
Er det slik at dragerspennet heller ikke skal overstige 2,8 m, slik at jeg i mitt tilfelle trenger 5 søyler på hver drager (10 m) med hhv 2,25 m avstand ?
Det er virkelig mye sne i området, og noen ganger har jeg ikke alltid anledning til å besøke hytta ukentlig for å måke.
Jeg må innrømme at jeg har vært inne på tanken om det er nødvendig med dragere på 96mm x 198mm, men er maksimalspennet mellom søylene 2,8 meter da også ?
Velger to dragerrekker bestående av 2 laskede 2*8 hvor hver drager er understøttet av 6 stk søyler (10 meter drager dvs dragespenn i underkant av 2 m) og 2*6 bjelker med c/c 50 cm.
Er det mulig fra tabell å finne omtrentlig egenvekt per m2 eller hva slags last denne konstruksjonen vil tåle, eller krever dette avansert utregning og ingeniørutdannelse ?
Regner med at 12 stk søyler pluss en 6 m solid forankret bærebjelke med 28mm x 120mm bolter iallefall vil kunne ta imot maks snølast (5,5 kN/m2) over et område på 38 m2, siden en enkel leca søyleblokk alene greier å holde inntil 26 kN.
Gleder meg til prosjektet, kjøper inn øl og materialer og setter av neste helg til støyping av søyler.
Et siste spørsmål som sannsynligvis er besvart tidligere i forumet. Hytta står på en komprimert sprengsteinsfylling med fjell under dette, kan jeg da unnlate å isolere under søylene ?
