Presentasjon av bergvarmepumpe 16 kW (Nibe S1155-16 EM 3x400V)

 87     Sola     4
Da har jeg satt i drift min nye bergvarmepumpe i nybygget, som selvbygger Smile
En Nibe S1155-16 EM 3x400V på 16 kW tilkoblet en brønn på 200m (Vannspeil i topp og rett i fjell) 500 VV bereder (Altoc) og 200 liter akkumulator tank. Alt er koblet opp og planlagt selv (Ut fra prinsipp skisse)

Det var ganske lite info og finn fra andre selvbyggere så tenkte eg skulle dele litt om noen kan ha nytte av det.
Legger med en del bilder også. Brønn er i teorien for liten så jeg har lagt opp to 110 mm "trekkerør" til en annen del av tomten med enkel tilgang for å bore en brønn til hvis det blir behov. Jeg har med vilje overdimensjonert, liker det Wink

Jeg har fulgt prinsipp skissen som er vedlagt.

Den er klargjort for frikjøling og pool kit.

Den skal levere tappevann og oppvarming til en bolig på ca 400 m2 med garasje på 100 m2. (Det er 2 utleiedeler med bad/kjøkken)

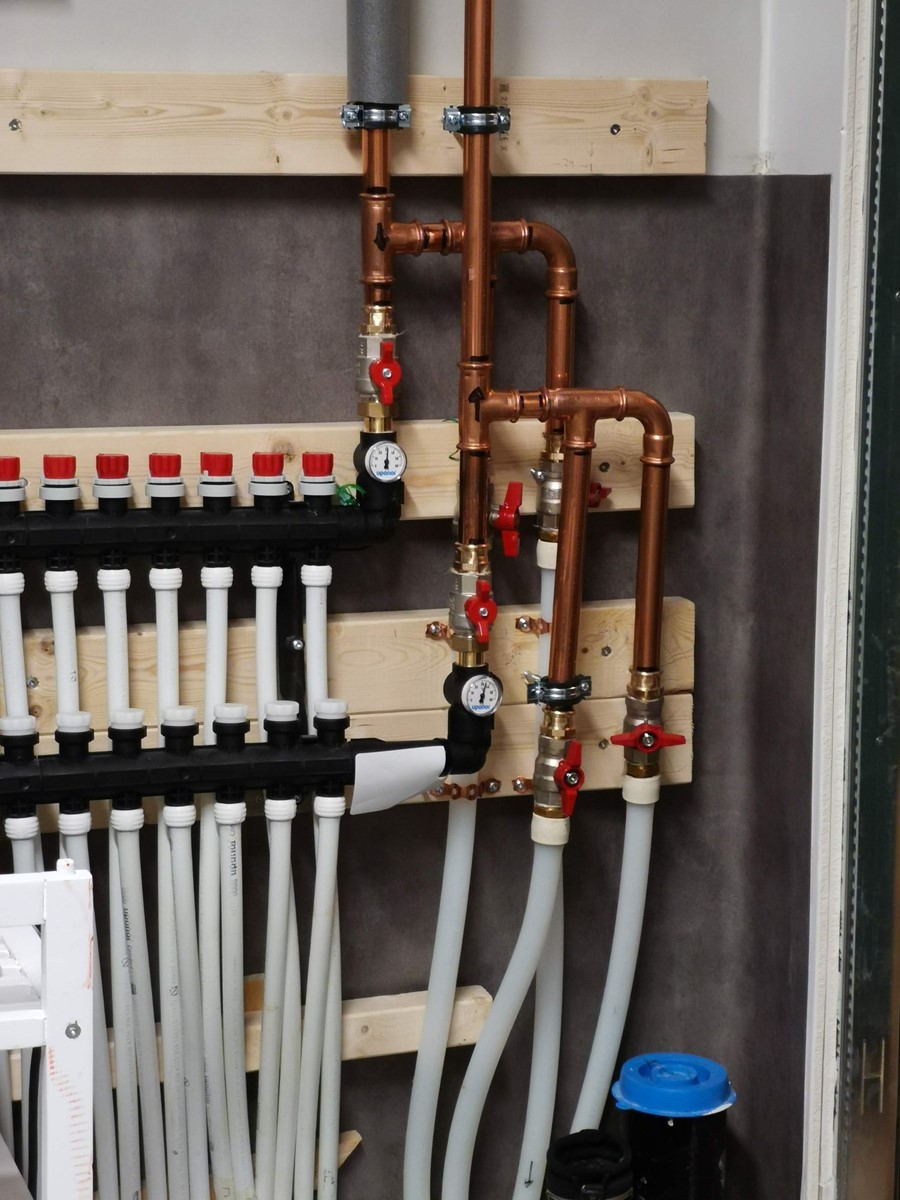

Gulvvarmen er 20 mm rør støpt ned i 10 cm betong, 300 mm c/c utenom bad der er det 200 c/c fordelt på 31 sløyfer (4 fordelere)

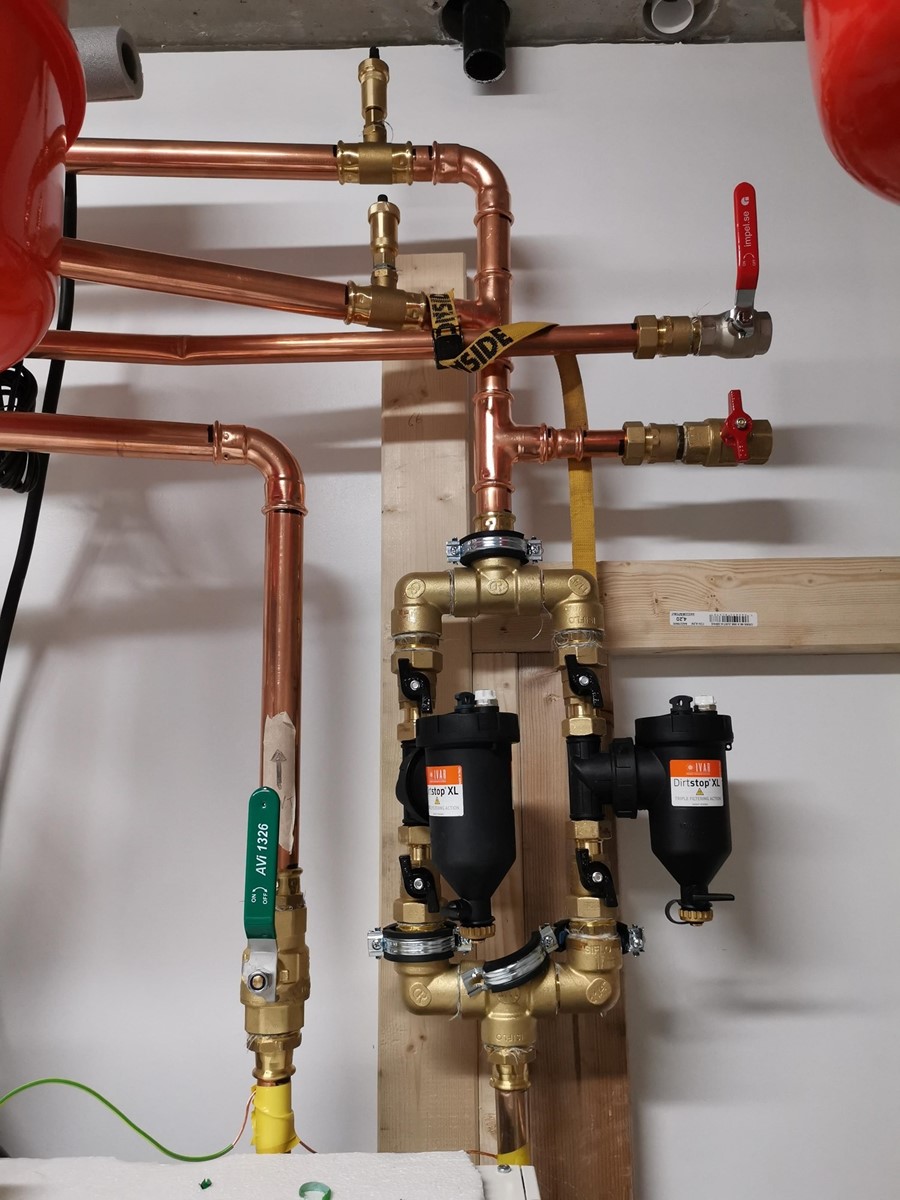

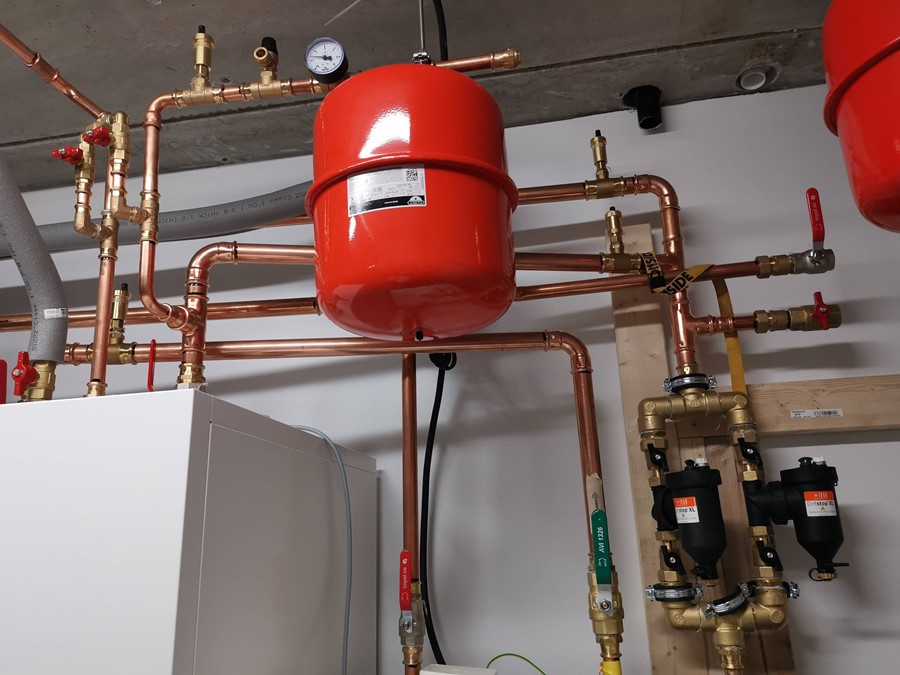

Har brukt 35 mm kobberrør og presskoblinger for å koble opp anlegget. 28 mm pex til garasje og leilighet. 28 mm kobber til 1 og 2 etg i vår del.

Hva har jeg lært til nå?
Ekstern VV og Akk tank kompliserer systemet mye mer en jeg hadde sett for meg ;)

Hvis det er noen som lurer på noe er det bare å spørre.

Skal holde tråden oppdatert. Etter hvert skal det kobles til et kjølebatteri på ventilasjon tilluft, et kjølerom, varmeveksler til basseng. Mer avansert styring og integrering.

Arbeid som gjenstår: Isolere rør til brønn med armeflex eller noe, koble 28 mm kobber rør til 2 etg, rydde litt, isolere varme rør ++
