Design av vanntank
 27     Norge     0
Har grublet og tenkt litt på design av en vanntank til vannbåren varme.

Tanken jeg har tegnet er beregnet på en 1-stegs luft til vann varmepumpe, med en ut temperatur på ca 45-50 grader C. Den vil i tillegg forvarme varmt tappevann, før det går inn i en vanlig elektrisk vv-bereder.

Virkemåte:

  • Oppvarmet vann kommer fra varmepumpen, og inn i toppen av "høytemp-kammeret" på tanken.

  • I høytempkammeret overføres varme til buffertanken for varmtvann (tappevann)

  • Vannet går så videre til det nederste kammeret, lavtempkammeret.

  • Sløyfene for vannbåren varme forsynes fra toppen av lavtempskammeret, og returen kommer inn i bunnen av lavtempkammeret.

  • En "preheatingcoil" kjøler ned vannet ytterligere i bunnen av lavtempkammeret.

  • Varmepumpen suger deretter fra bunnen av lavtempkammeret, og sender det oppvarmede vannet til toppen igjen.



Hva jeg finner positivt med designen:

  • Forhåpentligvis en stor forskjell på temp inn og ut av tank

  • Under defrosting av varmepumpe, vil buffertanken for tappevann tilføre varme motsatt vei



Vil gjerne ha tilbakemeldinger på design.
Hva er fungerer bra og hva bør gjøres annerledes...

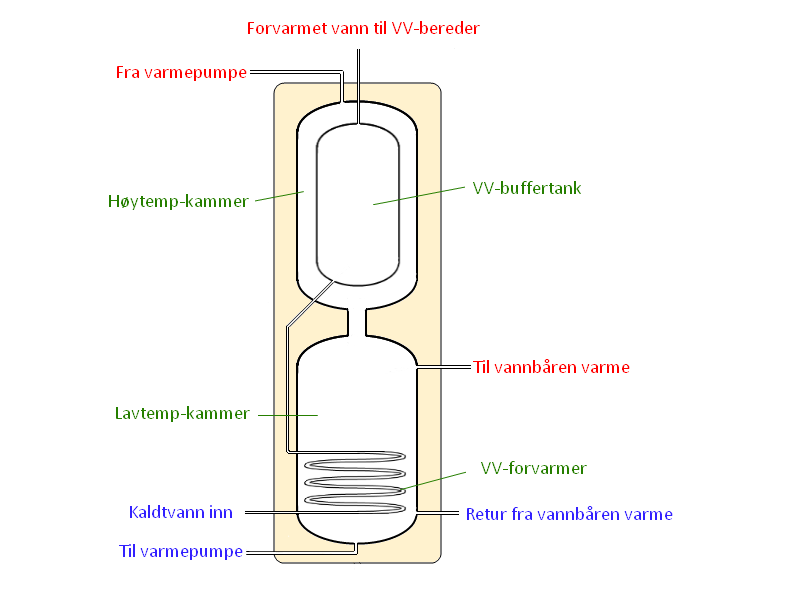

Design av vanntank - tank.png - caid
  Siter
   #1
 1,545     Sørlandet     0
Hvilken temperatur ser du for deg at den vannbårne varmen skal ha på de kaldeste dagene? Når du henter vann til gulvvarmen fra toppen av lavtemperaturkammeret, betyr det at varmepumpen må jobbe med høye temperaturer for å oppnå høy nok temperatur til gulvvarmen. Det gir dårlig virkningsgrad.


Sats heller på en enklere løsning med kun en enkel tank der du prioriterer gulvarmen. Da blir arbeidstemperaturen varmepumpa jobber med lavere og virkningsgraden høyere. I denne enkle volumtanken har du en rørspiral til forvarming av kaldtvannet inn på den el-oppvarmede varmtvannsberederen du har i tillegg. Da forvarmer du tappevannet med samme gode virkningsgrad som gulvvarmevannet.

Dog blir det forvarmede tappevannet aldri varmere enn temperaturen på vannet du sender ut til gulvvarmen. I praksis et par grader lavere, faktisk. Og med mye og rask tapping av varmtvann, synker forvarmingstemperaturen ytterligere. Likevel blir det en god gevinst også på tappevannssiden.

Cluet er: Du prioriterer optimale forhold for gulvvarmen fordi den utgjør nærmere 80% av energien varmepumpa leverer.
