Det avhenger av hvor stor vannmengde du skal ha til samlestokken. Alt fra 18 til 35mm i cu er normalt. Det skal ikke være for stor hastighet på vannet i rørene

Takk for svar!!
Det er 13 kurser med ett snitt på ca 60-70meter 20mm rør pr kurs. Så det betyr vel at jeg bør ha ganske bra dim på rørene. 22mm blir for lite?

Nå vet ikke jeg hva slags pumpekapasitet du har.
Generelt
Regner vi i snitt 3 l i minuttet per sløyfe så bør du opp i 35mm.

22 er altfor lite da du vil få en pa på ca 2000  vi vil være under 300.

Beklager å kuppe tråden, men det virker som Lambda har såpass peiling at jeg ikke klarer å la være :)

Jeg har 22 kurser med ca 80 meter snittlengde, for det meste 17mm rør.
Hos meg er det lagt opp Ø28 mannesmann frem til fordelerstokk, pumpa står på maks og det er en ubehagelig høyfrekvent lyd i mannesmannrøret. Når jeg leser det du skriver kan det virke for at noe er feil hos meg?
Har innjustert alle kurser med flowmeter, maks flow jeg får er 1-1/2 l/m når alle er åpne..

Hva heter sirkpumpen din?

Du har en pa på rundt 1200 med 28mm rør. Lyd kan oppstå med så høy hastighet man da har på vannet 1,5m /sek

med 35mm havner du på over 300, så det betyr egentlig at du skal ha 42mm. Konklusjon: jeg mener at du hadde klart deg med 35mm, 28mm er for lite.

Alt med en snittflow på  2l/m i sløyfene, som du omtrent bør ha

Peiling og en del synsing i miks

Henger meg på denne tråden litt. Relevant tråd for mitt problem.  :)
Jeg har satt opp en fordelerstokk med 5 kurser. alle kursene er mellom 70 og 90 meter lange. 17 mm. slanger. Komplett fordelerstokk med pumpe kjøpt fra Buildahouse.
Som varmekilde bruker jeg foreløpig en 300 liter VVB, CTC Ferrotherm. Denne har ett 3 Kw. element. Planlegger etterhvert å få kjøpt den luft til vann VP fra Jula som kan levere 6+3 Kw. Fra tank og til fordelerstokk har jeg brukt 22 mm.CU, og samme dim. på retur. Ekspansjonstanken med påfyllingskran og overtrykksventil har jeg satt inn på returrøret fra fordeler til tank.
Det er ca. 1,5 meter rør fra tanken til fordelerstokk.
Dersom jeg stenger ventilen mellom retur og pumpen, slik at alt vannet "tvinges" til å gå via tanken oppnår jeg en flow på halvannen til 2 l/m. på alle kursene. Åpner jeg ventilen slik at pumpen får vannet også direkte fra returstokken legger flow seg på 3 l/m. Alle kurser helt åpne.
Alt fungerer veldig bra, og VBV i gulvene er helmax. Problemet mitt er temperaturen....
På meg så virker det ikke som om shuntventilen på inntaket til fordelerstokken har noen særlig betydning. Vann ut på sløyfene holder 30 grader, og temp på returen er ca. 28. Dette forandrer seg ikke, selv om shunten settes mye høyere. Hva kan være feil ? Stenger jeg ventilen fra retur mot pumpen så presses alt vannet via tanken, og da stiger temperaturen på turvannet opp, og når innstilt temp på shunten nås, så stenger den, og da stopper selvfølgelig sirkulasjonen. Men hvorfor får jeg ikke mer enn 30 grader på turvannet når returventilen er åpen ?
30 grader på tur, 28 på retur, 5 kurser med 3 l/m har jeg kalkulert til en avlevert effekt på 1,83 Kw. Tanken har element på 3 Kw, så det skulle holde. Er den utregningen rett ?
Jeg skulle gjerne hatt ett par grader mer i temp. i de aktuelle rommene, og da må jeg jo få temp. på turvann opp ett par grader, men det vil seg ikke  :(

AIDaniel Saturday, November 24, 2012

Henger meg på denne tråden litt. Relevant tråd for mitt problem.  :)
....................ene er helmax. Problemet mitt er temperaturen....
På meg så virker det ikke som om shuntventilen på inntaket til fordelerstokken har noen særlig betydning. Vann ut på sløyfene holder 30 grader, og temp på returen er ca. 28. Dette forandrer seg ikke, selv om shunten settes mye høyere. Hva kan være feil ? Stenger jeg ventilen fra retur mot pumpen så presses alt vannet via tanken, og da stiger temperaturen på turvannet opp, og når innstilt temp på shunten nås, så stenger den, og da stopper selvfølgelig sirkulasjonen. Men hvorfor får jeg ikke mer enn 30 grader på turvannet når returventilen er åpen ?
30 grader på tur, 28 på retur, 5 kurser med 3 l/m har jeg kalkulert til en avlevert effekt på 1,83 Kw. Tanken har element på 3 Kw, så det skulle holde. Er den utregningen rett ?
Jeg skulle gjerne hatt ett par grader mer i temp. i de aktuelle rommene, og da må jeg jo få temp. på turvann opp ett par grader, men det vil seg ikke  :(

Har ikke egen erfaring med slike system, men kan jo forsøke med et forslag til årsak. Forstår det slik at når du  stenger tilførsel av 28 grader vann fra retur til shunten så blir det varmt, siden som du sier så "presses" alt vannet gjennom tanken. Åpner, så synker temp igen. Det er vell da kanskje slik at det er stor motstand i sløyfen gjennom tanken? Kan det være at shunten ikke klarer å regulere tilstrekkelig da det er betydlig større trykk på den "kalde" siden mote primærløpet "varme" siden.

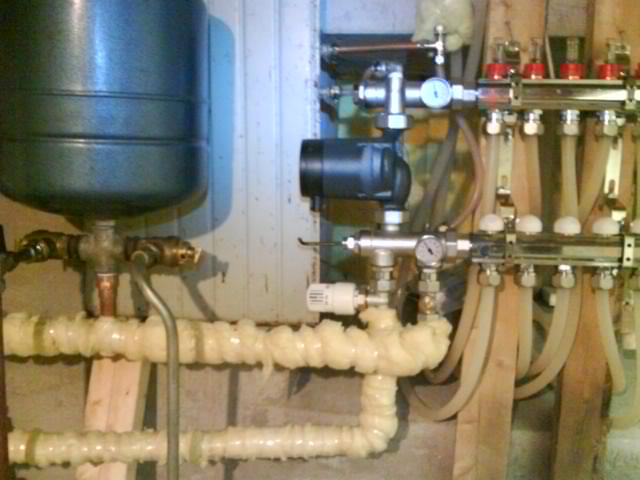

I praksis så skal vel systemet virke på den måten at hovedmengen av vannet som sendes ut på turstokken er vann fra returstokken, og så skal shunten spe på med varmvann fra varmekilden opp til ønsket temperatur. M.a.o. så skal vannstrømmen mellom tank og fordelerstokk være betydelig mindre enn den totale vannstrømmen i fordelerstokken. Er mine 22 mm CU, mellom tank og Fordelerstokk likevel for trangt ? Det er jo bare 5 sløyfer... Jeg regner jo også med at jo høyere temp, jo mindre trengs for å"spe på med" så når jeg kjører med en VVB med over 80 grader på vannet, så skal det jo ikke mye til. Legger ved ett bilde av oppsettet. Kanskje lettere å "skjønne tegninga" da

Hei. 22mm cu holder. Men hvorfor har du en shunt? Har du termostater på alle kurser? Hva med ett koblings skjema? Kjør alt gjennom tanken da du ikke har høytemp system(shunt brukes til høytemp.)
Inn justering: Jeg er ikke expert altså!! Men steng alle kurser, bortsett fra det størtse rommet, Juster 2/m, deretter neste rom mindre midre=mindre flow prøv 1,5 osv. Forutsetter at du har stengt "shunten"
MVH Bluesman

Jeg har høy temp. på tanken. Over 80 grader. Så shunt er nødvendig. Kan ikke kjøre slike temperaturer ut på gulvene
Å tvangskjøre alt igjennom tanken medfører at jeg må sette på lavtemp. regulatoren på den, Noe som i teorien gir meg mye dårligere "headroom" når det blir skikkelig kaldt i været.  samt at kursene faller ned til nesten bare 1 l/m Gjennomstrømming. Det skyldes nok at 22 mm. blir for trangt. Da blir Delta T for stor.
Pr. nå står alle kurser fullt åpne, men jeg har liggende klar Seitron styringen med aktuatorer, og termostatfølere til de forskjellige sonene. Innjustering og lufting av systemet er helt greit. Har jevn sirkulasjon på 3 L/m på alle kurser.
men hvorfor turtemperatur ikke blir mer enn 30 til 31 grader uansett hva shunten er stilt på er utfordringen... Kan ikke skjønne at jeg har koblet noe feil..
