Forståelse av sentralvarmeanlegg
14
1
Jeg har fått fyringsansvar i et bygg med kombinert olje-/ved-kjele. Jeg hadde veldig liten kunnskap om hvordan sentralvarmeanlegg med radiatorer fungerte, men har lest det jeg har kommet over at informasjon og begynner å få en viss forståelse av hvordan det henger i hop.

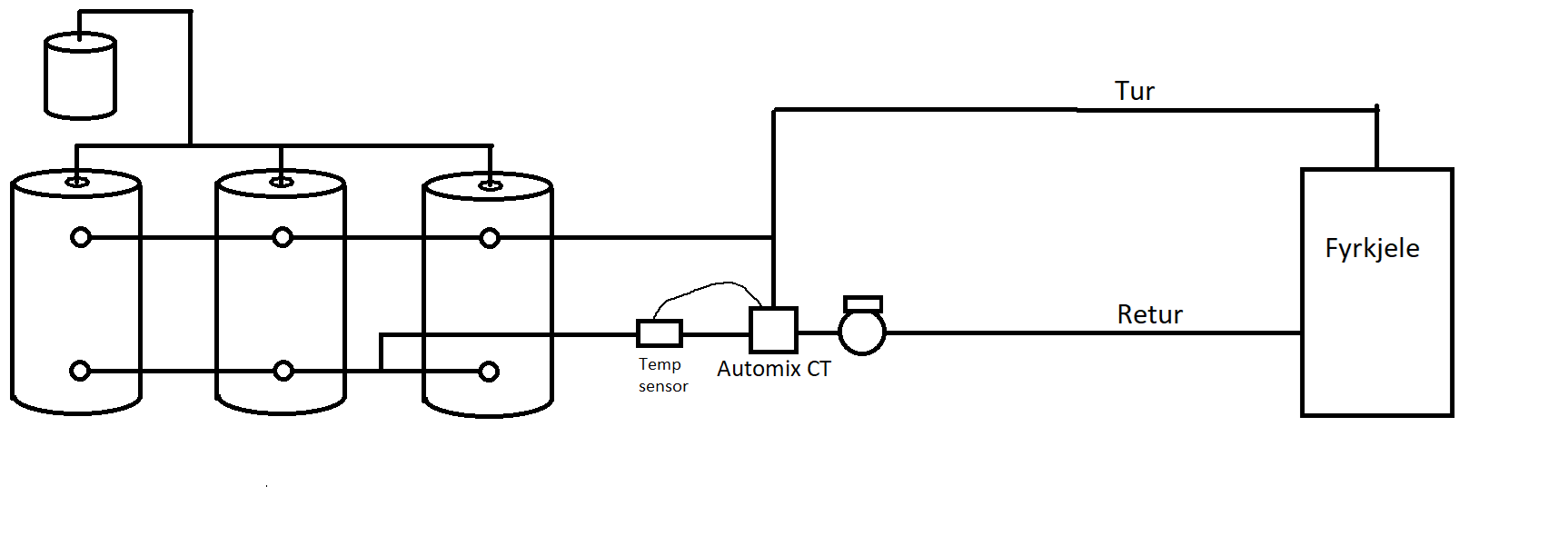

Anlegget vårt består av en Calmar Pannan V65, 3 x 750L akkumulator tanker, CT - laddepakke, og et par shuntventiler med kompensering for ute temperatur.

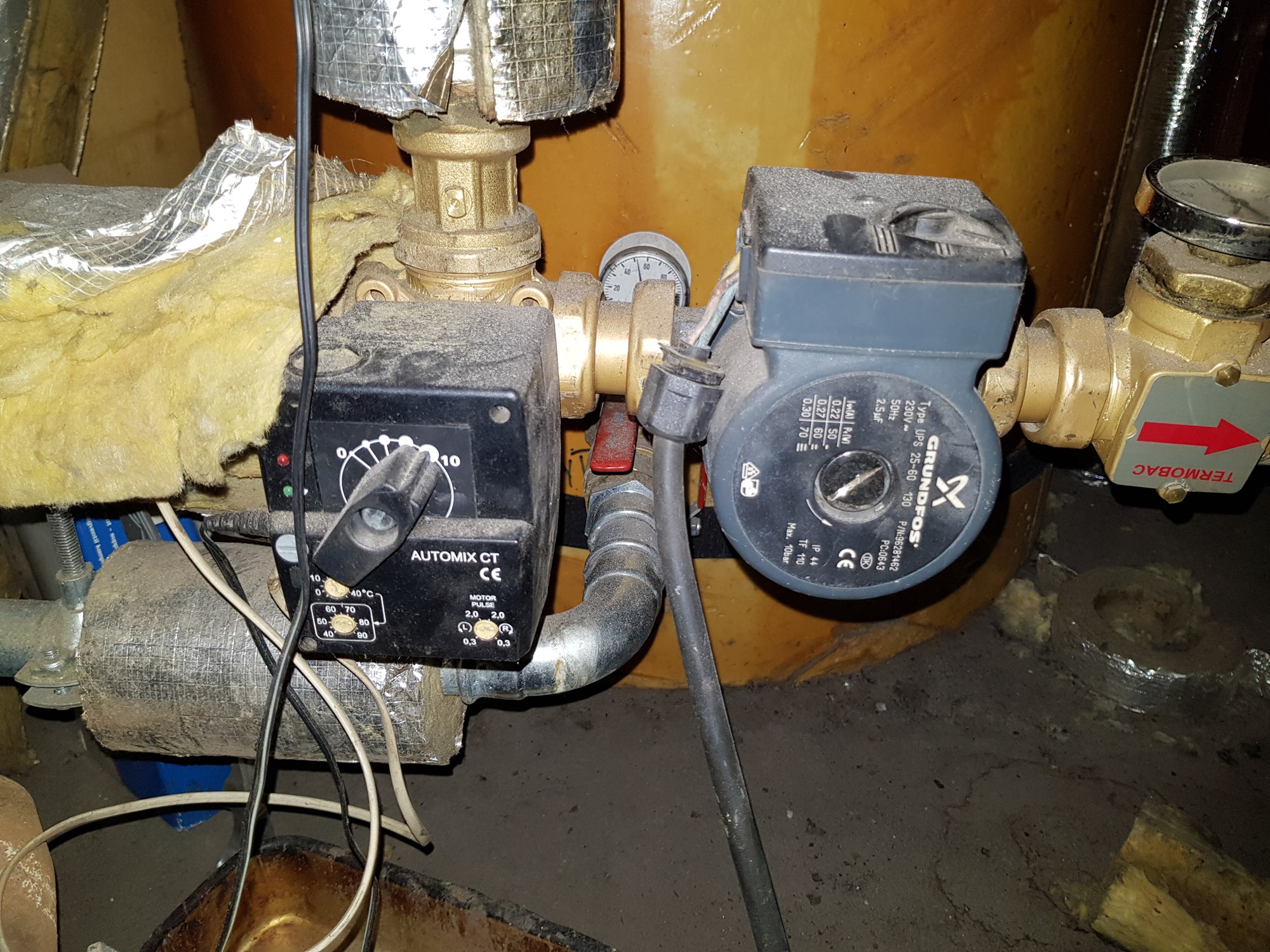

Dette er et gammelt anlegg som har blitt oppgradert opp gjennom årene og jeg er ikke sikker på at alt er gjort helt riktig. Det første jeg stusset litt på er laddepakken som står mellom akkumulator tankene og fyrkjelen, står temperatur sensoren på feil side av ventilen? Burde ikke den stått etter vannpumpa og føle på temperaturen den sender i retur til fyrkjelen?
Temperatur sensoren er den hvite ledningen som går under isolasjonen til venstre i bildet.

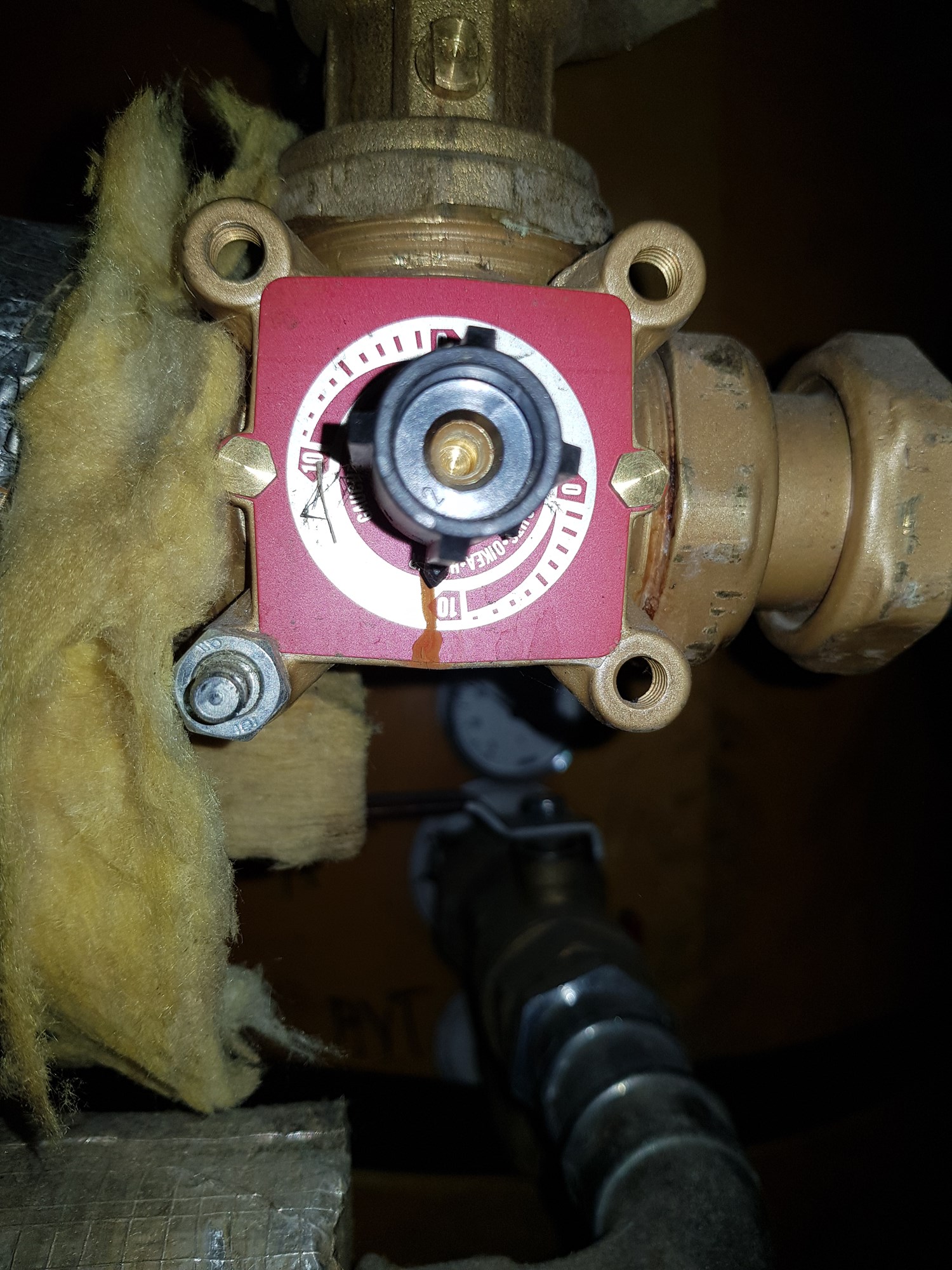

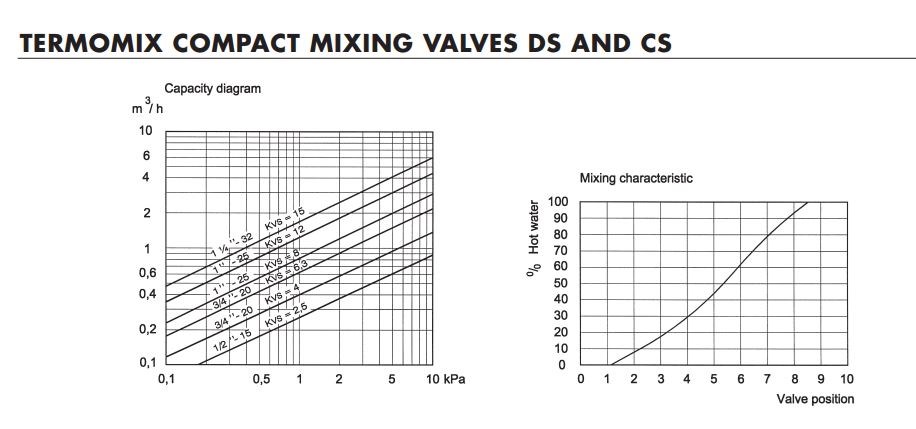

Det neste jeg lurer på er er selve ventilen, når den står på 10 vil det si at den ikke sirkulerer noe vann fra tankene, kun turvannet fra fyrkjelen? Jeg har tatt av motoren og Automix ventilen er konfigurert i "høyre modus". I følge manualen jeg fant på ventilen så vil trinn 10 være 100% hot water
Når det gjelder akkumulatortankene så har vi ikke noe særlig sjikting på temperaturen. Hver tank har tre temperaturmålere, øverst, midten og nederst, og differansen mellom disse er aldri større enn 5 grader. Temperaturen stiger jevnt i hele tanken. Til slutt når vi 82-85 grader i toppen og da er det kanskje 75-78 grader i bunnen.
Anlegget vårt består av en Calmar Pannan V65, 3 x 750L akkumulator tanker, CT - laddepakke, og et par shuntventiler med kompensering for ute temperatur.
Dette er et gammelt anlegg som har blitt oppgradert opp gjennom årene og jeg er ikke sikker på at alt er gjort helt riktig. Det første jeg stusset litt på er laddepakken som står mellom akkumulator tankene og fyrkjelen, står temperatur sensoren på feil side av ventilen? Burde ikke den stått etter vannpumpa og føle på temperaturen den sender i retur til fyrkjelen?
Temperatur sensoren er den hvite ledningen som går under isolasjonen til venstre i bildet.
Det neste jeg lurer på er er selve ventilen, når den står på 10 vil det si at den ikke sirkulerer noe vann fra tankene, kun turvannet fra fyrkjelen? Jeg har tatt av motoren og Automix ventilen er konfigurert i "høyre modus". I følge manualen jeg fant på ventilen så vil trinn 10 være 100% hot water
Når det gjelder akkumulatortankene så har vi ikke noe særlig sjikting på temperaturen. Hver tank har tre temperaturmålere, øverst, midten og nederst, og differansen mellom disse er aldri større enn 5 grader. Temperaturen stiger jevnt i hele tanken. Til slutt når vi 82-85 grader i toppen og da er det kanskje 75-78 grader i bunnen.
Vedlegg:
Kom til å tenke på at jeg aldri har sett ventilen stå på noe annet enn 10. Jeg justere termostaten på ventilen for å se om den rørte på seg, men det skjedde ikke noe. Til slutt trakk jeg ut temperatursensoren og da begynte det grønne lyset å blinke og ventilen flyttet seg mot venstre (mot 0). Jeg fjernet sensoren fra røret og det viste seg at ledningen var skadet, sannsynligvis har varmen over tid gjort isolasjonen sprø, så lederne var kortsluttet mot hverandre. Byttet ledning og nå var sensoren god igjen.
I følge manualen til Automix CT så skal den blinke rødt når den prøver å øke temperaturen og blinke grønt når den prøver å senke temperaturen. I mitt tilfelle gikk ventilen mot 0, som gir mer varme, når den blinket grønt. Heldigvis har motoren en skrue for å endre dreie retning. Så nå går den mot 0 når den blinker rødt og prøver å øke temperaturen, og går mot 10 når den blinker grønt og prøver å senke temperaturen.
Siden ventilen har stått på nivå 10, og kjørt full sirkulering gjennom tankene, antar jeg dette er grunnen til at det ikke har vært noe temperatur sjikt i tankene. Skal bli spennende og se om det blir bedre nå.
en.33.c.46_lk-automix-ct.pdf
Nå får jeg stabil retur temperatur inn til fyrkjelen. Litt usikker på hva den burde være, men har justert den på 70 grader. Tidligere var retur temperaturen det samme som tank temperaturen, noe som er forståelig da ventilen stod på 10 og hadde full sirkulasjon gjennom tankene. Problemet nå er at det blir ikke varmt i tankene. Ventilen justerer seg til trinn 3 og gir 70 grader inn til ovnen, fyrkjelen har en temperatur på 80-85 grader og tankene ligger på 30-35 grader. Fyrte ovnen en hel dag uten at temperaturen i tanken økte. Glemte dessverre å sjekke hva tur/retur temperaturen ut til radiatorsløyfen var, men røret til varmeveksleren i VVB var ikke varmt.
Dagen etter endret gjorde jeg et nytt forsøk. Startet med temperaturen i tankene og fyrkjelen var på 30 grader. Jeg satte ventilen til manuell modus og satte den på trinn 0, fyrte opp i fyrkjelen og når den nådde 80 grader åpnet jeg ventilen til nivå 5. Temperaturen i fyrkjelen sank da til ca 45 grader. Etter noen timer fyring var temperaturen i fyrkjelen 70 grader og temperaturen i tankene hadde steget med kanskje 7-8 grader.
Dette kan tyde på at når ventilen justerer seg selv så struper den igjen for mye og det blir liten sirkulasjon mot tanken? Men hvor blir isåfall varmen av?
