Innspill til oppsett for vannbårent anlegg
60
0
Hei.
Har et vannbårent + vifte konvektor oppsett som jeg er usikker på om er satt opp på ideell måte.
Til info så er det vannbårent i hele kjeller + badog deler av stue i 2 etg. Viftekonvektor er plassert i 2 etg.

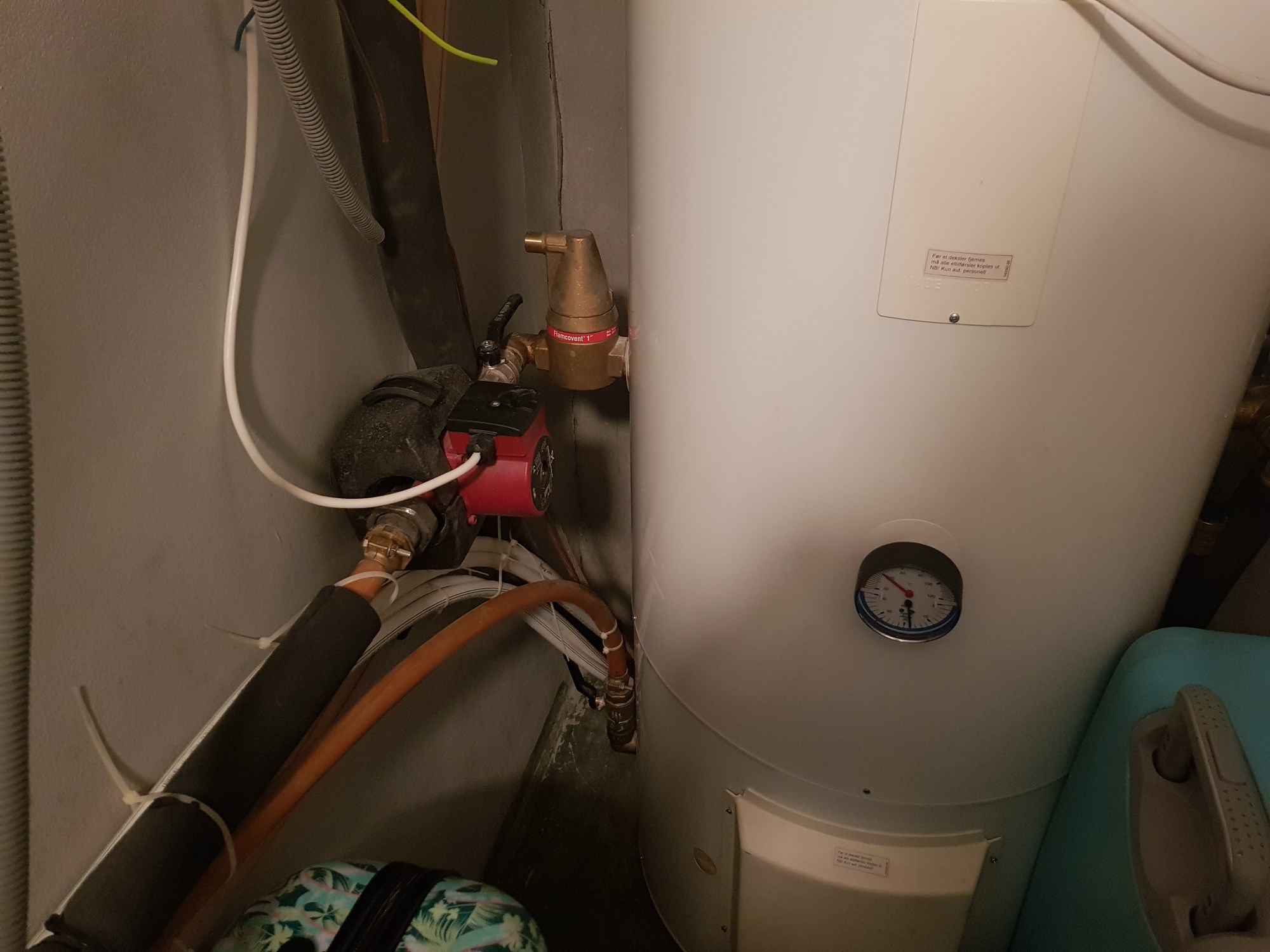

Varmekilden er Mitsubishi luft til vann, levert til OSO villa bereder 2 i 1. Ca 40 i vann fra tank.
Systemet funker for så vidt greit, men har på følelsen av at det spesielt strømningsmessig ikke er den beste konfigurasjon.

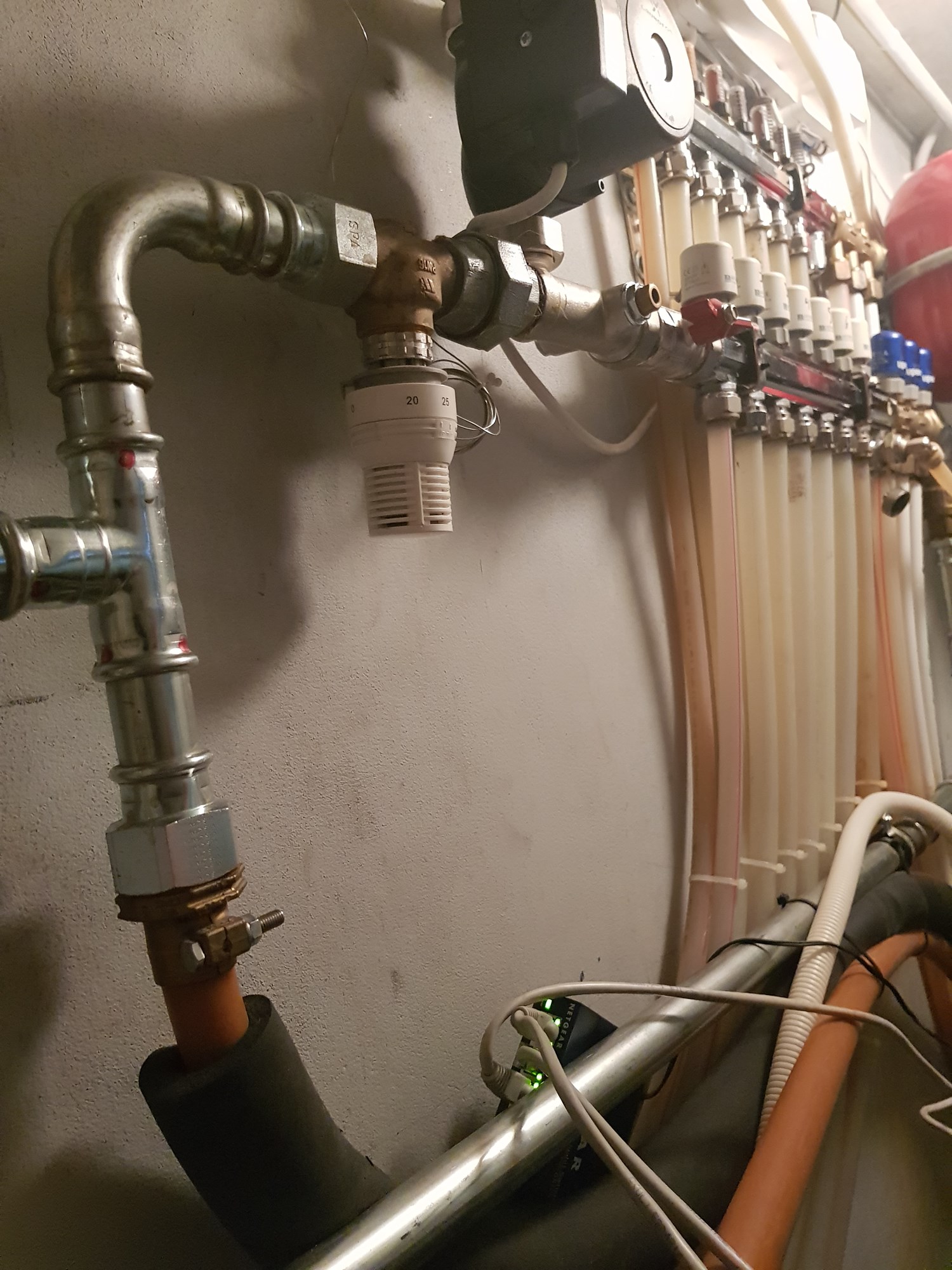

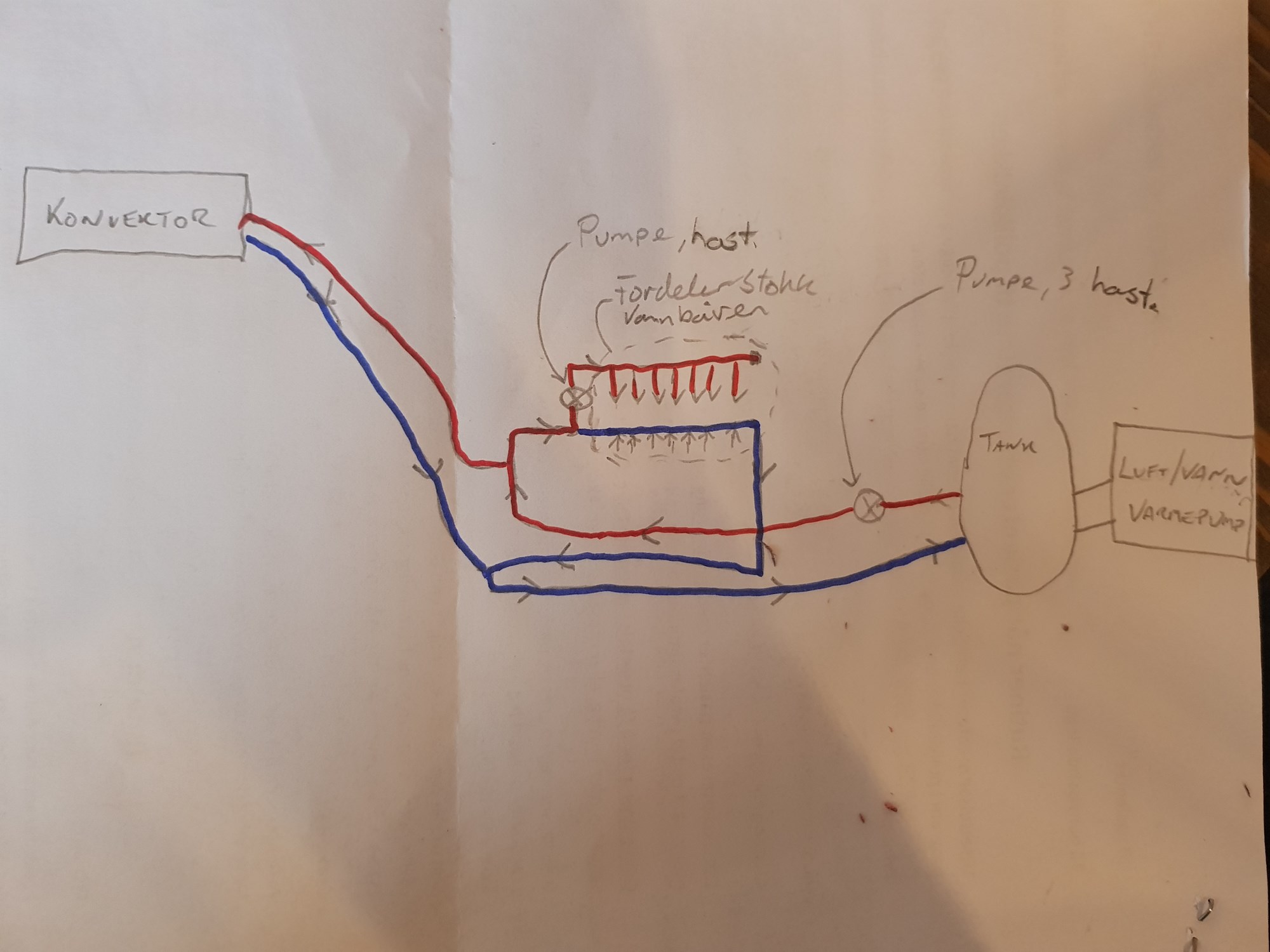

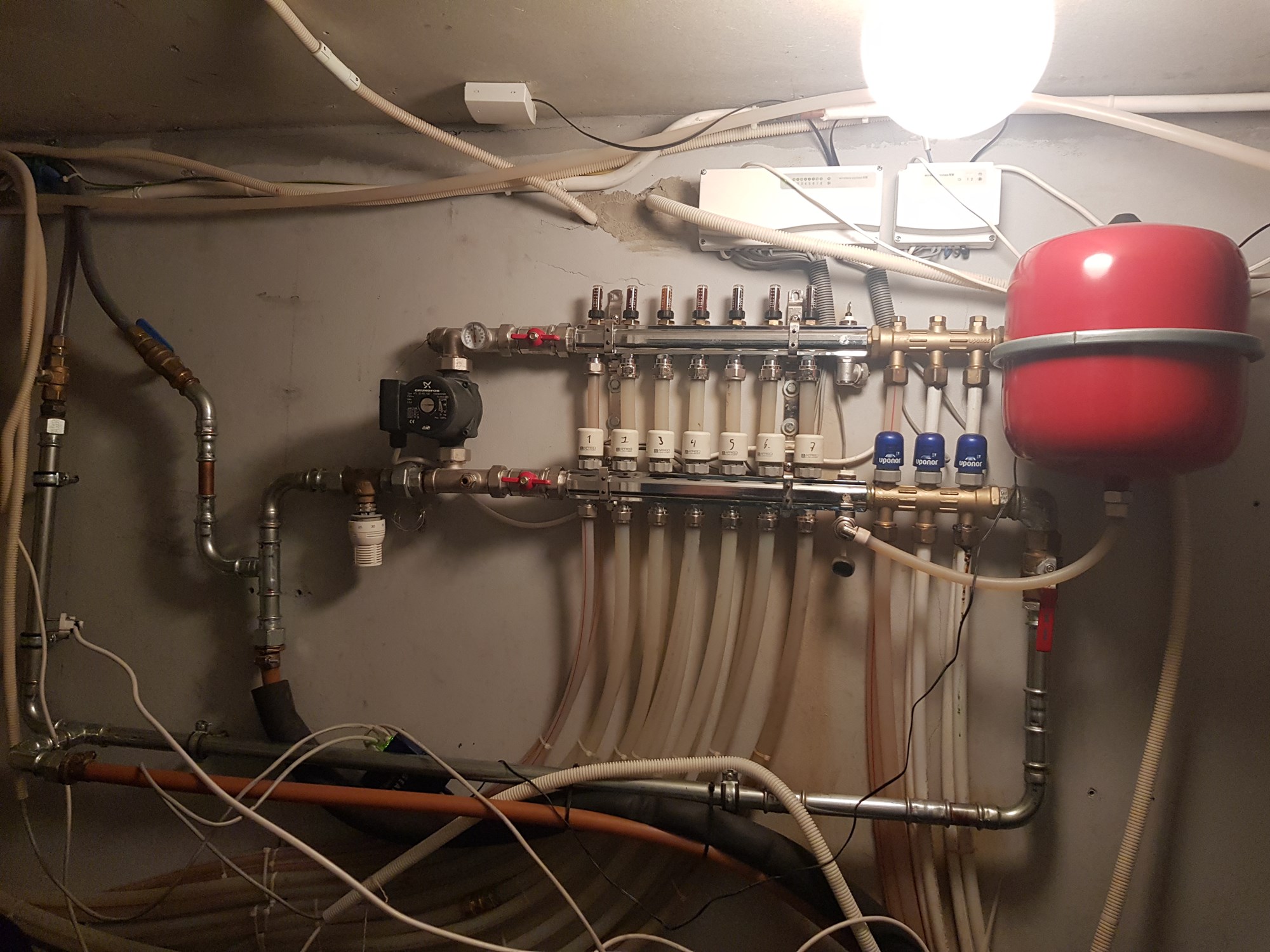

Under ser dere en (barne)tegning av oppsettet, kort sagt. Supplert med noen bilder under.

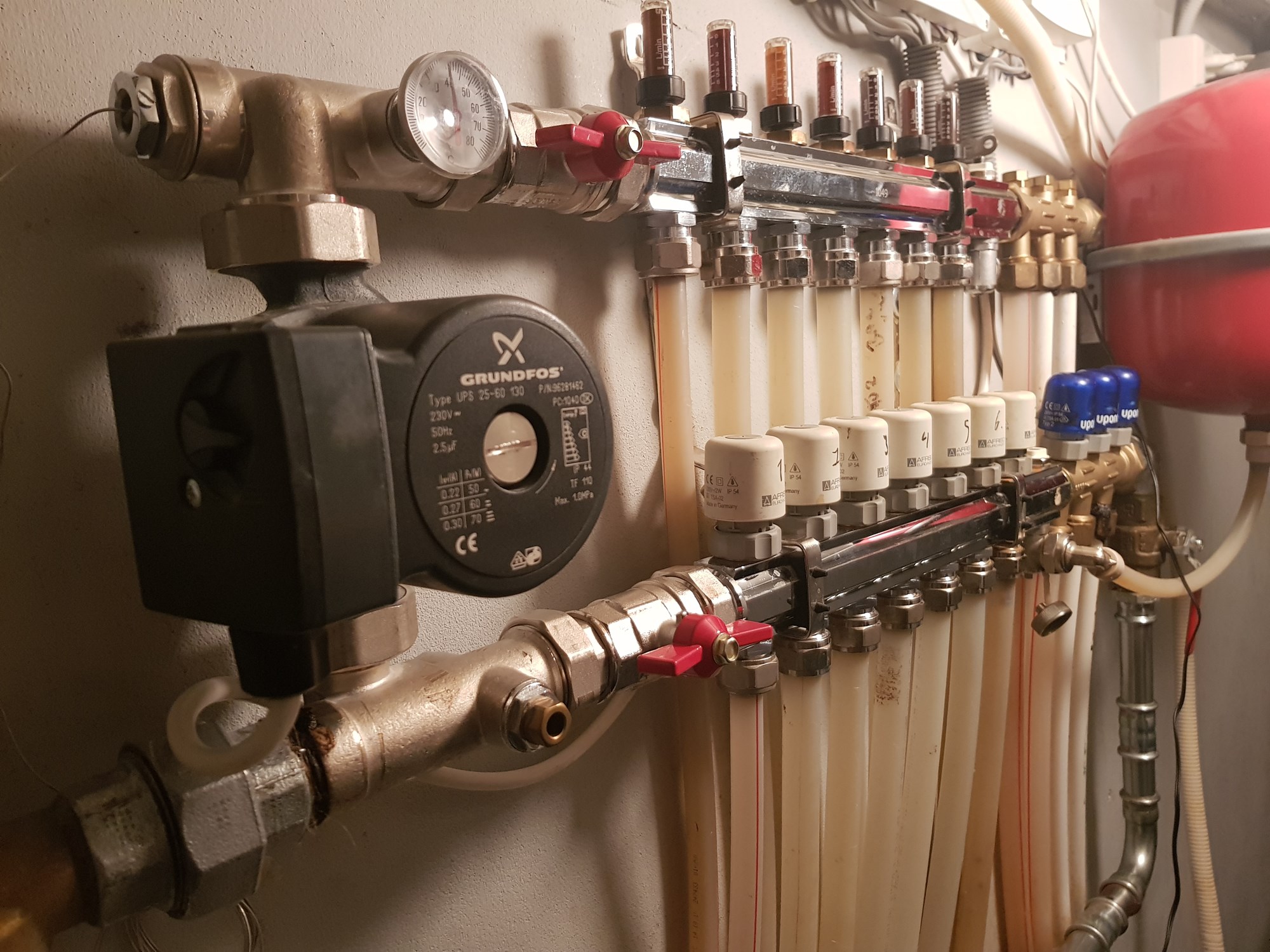

Til info så er pumpen nærmest tank satt til fart 3(høyest) og pumpe på fordeler stokk er satt til trinn 1(lavest)
Om dere forestiller dere at alt er mulig, hva ville ditt beste tips være i forhold til dette oppsettet?
Takk for alle svar.
igu
Har et vannbårent + vifte konvektor oppsett som jeg er usikker på om er satt opp på ideell måte.
Til info så er det vannbårent i hele kjeller + badog deler av stue i 2 etg. Viftekonvektor er plassert i 2 etg.
Varmekilden er Mitsubishi luft til vann, levert til OSO villa bereder 2 i 1. Ca 40 i vann fra tank.
Systemet funker for så vidt greit, men har på følelsen av at det spesielt strømningsmessig ikke er den beste konfigurasjon.
Under ser dere en (barne)tegning av oppsettet, kort sagt. Supplert med noen bilder under.
Til info så er pumpen nærmest tank satt til fart 3(høyest) og pumpe på fordeler stokk er satt til trinn 1(lavest)
Om dere forestiller dere at alt er mulig, hva ville ditt beste tips være i forhold til dette oppsettet?
Takk for alle svar.
igu
Du kan klare deg med en pumpe her.
Ville satt den ene pumpa i serie med viftkonvektoren sammen med en enveisventil, slik at pumpa starter kunn når vifta går, eller en termostatventil. Bortkastet at vann sirkulerer i vifta hele tiden.
Kan også blitt ettermontert ei vp. og at temp. var høgare frå tank før.
Og vatn fra vp. bør gå inn på ein T mellom fordeler og tanken, og ikkje på andre sida av tanken da ein då får omrøring i tanken og dårligare COP.
Takker for svar.
Noen avklaringer:
- Shunt står maks åpen og det er samme temp (ca 40 grader) til konvektor og rør i gulv. Det er jo fort noen grader dropp før det går ut i gulvene. Shunt (Arne Bergli) går fra 20 til 50 grader
- Det er dermed ikke behov sånn sett for shunt, men utgjør ikke stor forskjell om den er der.
- Det er ikke utekompensering, bare termostat for hver sløyfe
- Konvektor er utrustet med aktuator som stenger når ikke behov for varme. (Ingen strømning den veien uten behov med andre ord)
- Pumpene starter etter behov. Bare rød ved konvektor start. Rød og svart ved gulvsløyfer
Det jeg lurer mest på egentlig, er om at det ville utgjøre noen særlig forskjell om det sette på ekstra stokk og at konvektor koples inn i linje med øvrige gulvsløyfer?
Det vil i tilfelle kreve noe rørlegger arbeid, så det bør ha noe å bety før jeg evt. går til det steget.
Men som sagt. En pumpeshunt er en blandeventil og kan nok gi noe uønsket trykkfall og lignende.
Hva om jeg skulle trenge å utvide kapasiteten på anlegget? Hva ville være et godt alternativ for supplere med varme?
Dette ble satt opp før jeg bygget på ca 70m2. Nå er anlegget i knappeste laget på de kaldeste dagene.
Har p.t ikke koplet på størm kolbene, det er vel forsåvidt ikke et spesielt rimelig valg for å varme opp vannet heller, men er der noen tips til hva som kan være et godt valg for å øke kapasiteten?
Varmepumpen er ganske ny, så ikke aktuelt å skifte denne.
