Uponor styringa har streika...
3,575
buskerud
0
Sto opp odag, syns det var kaldt i kåken. Gikk ned på teknisk rom...tadaa...alle aktuatorer stengt og null lys i dioden på styreenheten eller i manøverpanelet.
Sirkulasjonspumpa sittert på samme stikkkontakt, og lyser/funker som bare det..
Har rett og slett styringa paia? Skal skru opp og se, og lete etter kvittering.. Faktisk glemt når den er fra , så håper den er under 5 år... Mistenker akkurat noen uker over.
Flott... Får koble opp romtermostaten til ctc i250, og vurdere og åpne alle kursene inntil det. og manulet balansere kursene litt inntill det er fiksa
Noen ideer?
Sirkulasjonspumpa sittert på samme stikkkontakt, og lyser/funker som bare det..
Har rett og slett styringa paia? Skal skru opp og se, og lete etter kvittering.. Faktisk glemt når den er fra , så håper den er under 5 år... Mistenker akkurat noen uker over.
Flott... Får koble opp romtermostaten til ctc i250, og vurdere og åpne alle kursene inntil det. og manulet balansere kursene litt inntill det er fiksa
Noen ideer?
Bilde av masteren?
Nettopp ja, glassrørsikring...
........enn i trafoen?
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Driver å prøver å finne en 3 leder kabel, så jeg får inntil videre koble opp romtermostaten til varmepumpa, som jeg ikke trengte tidligere...og prøve å halveis balansere anlegget utifra den tur temp den sender . Kan jo ta noen dager å få ny/reparert ..
Manulet åpnet kurser til kjøkken, stuer og bad...og merker at det kan bli litt varmt inne med kun utedøleren i drift..men hvem vet
Selfølgelig har du strøm i stikkontakt?
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til

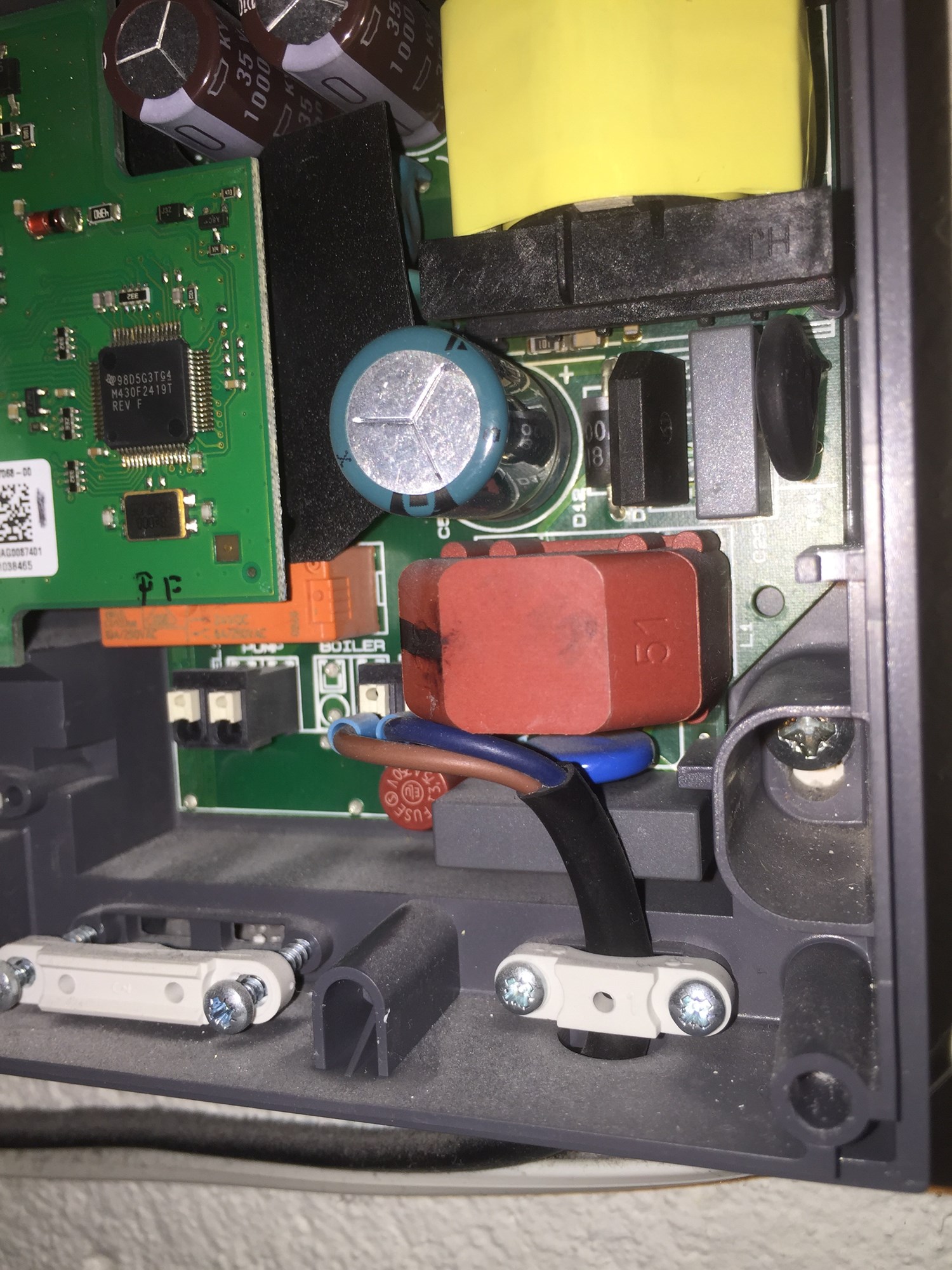

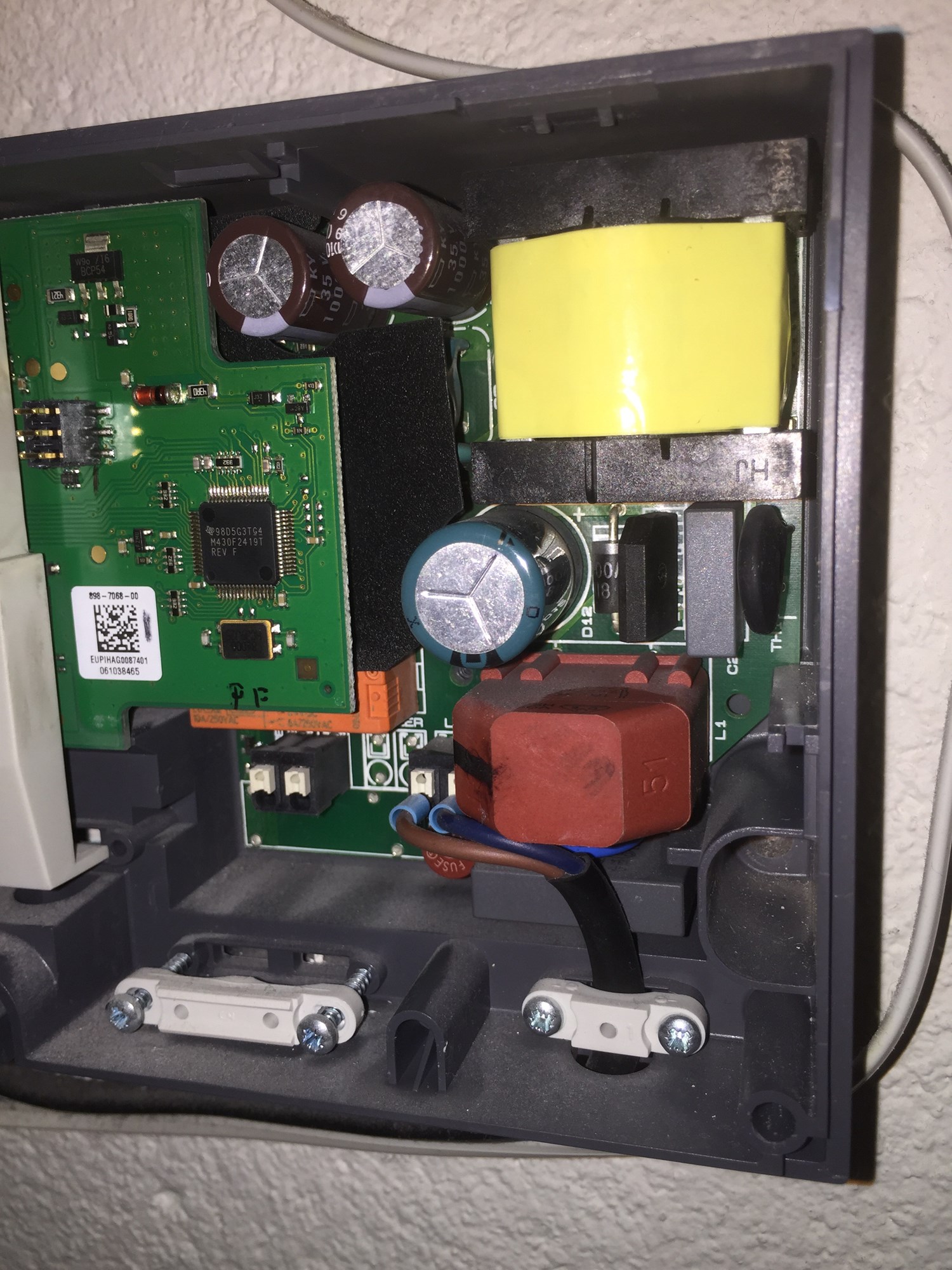

Kan du få bedre bilde av komponenter på høyresiden, men koblingsskjema hadde vært best;)
Selfølgelig har du strøm i stikkontakt?
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Vanskelig å gjette når bilde ikke har med alt!!
Lurer på om dette bare en trafo som leverer 12 volt ut?
....Om den bare har 230volt inn og 12volt ut.....og ingen andre ledninger?
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til

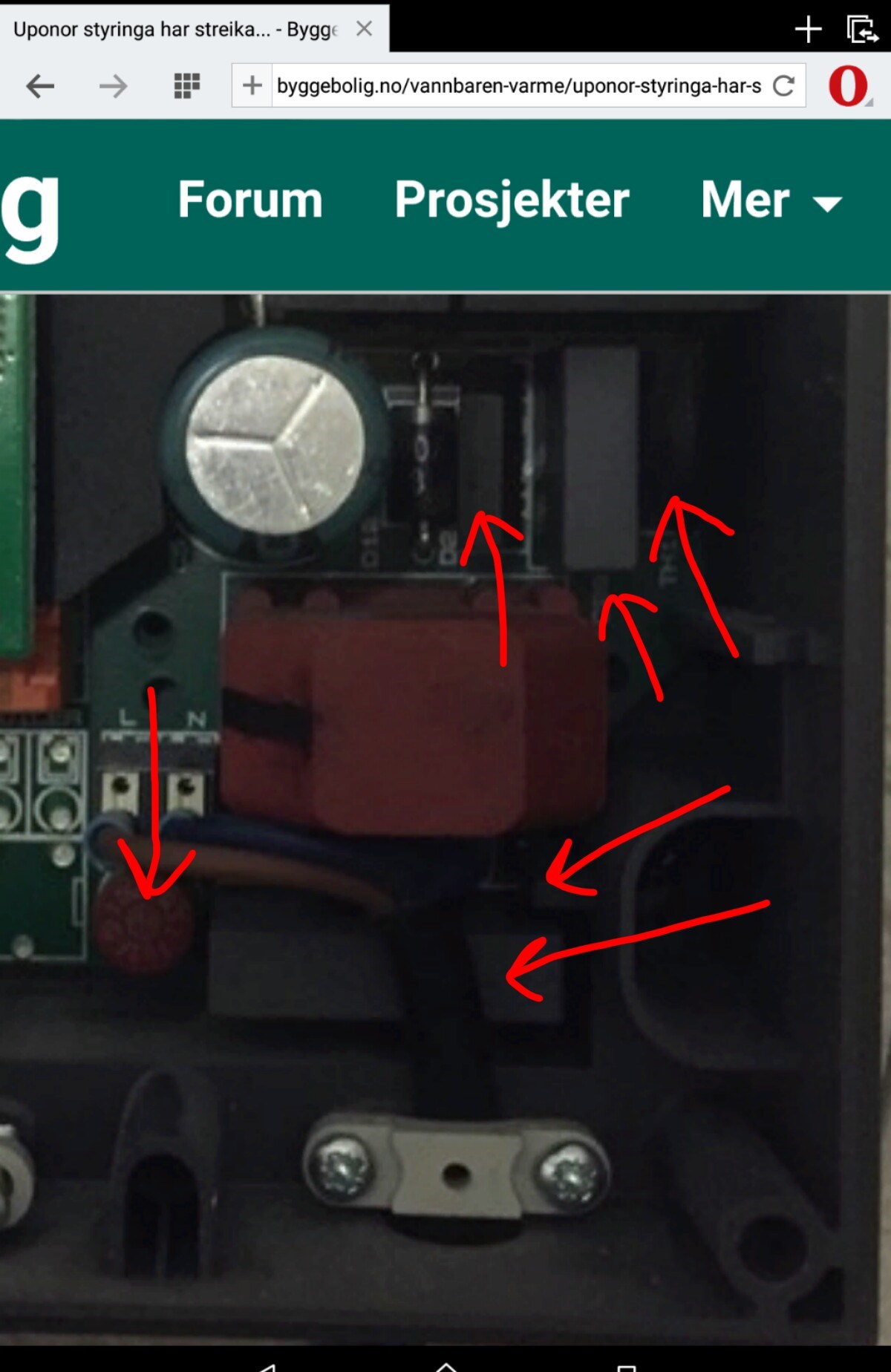

Det er sikkert en slags sikring/ komponent i strømdel til høyre......
230 volt kommer inn og leverer likespenning til styring på venstre siden..
Altså feilen er sannsynligvis på høyresiden, ikke på grønne kretskortet....
230 volt kommer inn og går til trafo( rød firkant) hvor spenningen reduseres, den likerettes deretter med dioder og sendes videre......
Klarer du å kartlegge komponenter på høyresiden?
Spesielt det som ligner på kondensator(rød) ved siden av ledninger
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Jeg regner med du har målt at det er 220V inn på ledningene.
Komponenten med gul ring rundt er en sikring, det kan være den som er defekt. Det er sjeldent at disse sikringene ryker uten at det er god grunn til det, så det er stor grunn til å tro at det antagelig er noe mer som er skadet. Sikringen er loddet fast, så kortet må demonteres og man må ha loddebolt for å kunne skifte sikringen. Du kan for øvrig bestille ny sikring på www.elfa.se, som koster kun noen få kroner. Men igjen; visst sikringen er defekt så er det antagelig en grunn til det.
Dette selvfølgelig bare om egenklåing blir aktuelt.
Her er det svært lite som kan bli overbelastet, sikringen er plassert der som en kortslutningsbeskyttelse for at ikke alt skal ta fyr dersom det skjer noe galt.
Jeg vet ikke hvordan Uponor styringen er bygget opp, men de fleste elektroniske styringer som benyttes i dag har utganger som er kortslutningsbeskyttet. Dersom Uponor-styringen ikke har kortslutningssikre utganger, så kan det være sikringen er defekt som følge av at en ventilaktuator er defekt. Det kan være smart å kontrollere at alle ventilaktuatorene fungerer som de skal, ellers kan man risikere at en eventuelt ny styringsenhet blir skadet ved utskifting.
Enig, det blir bare jolla......
......har vært borti at slike sikringer har gått uten grunn , men ikke etter "bare" 5 år....!
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
- Det hender sikringen har røket flere ganger for en amatør som meg før årsaken er funnet
- Det er begrenset hvor mange ganger en kan klatte på et kretskort med loddebolt

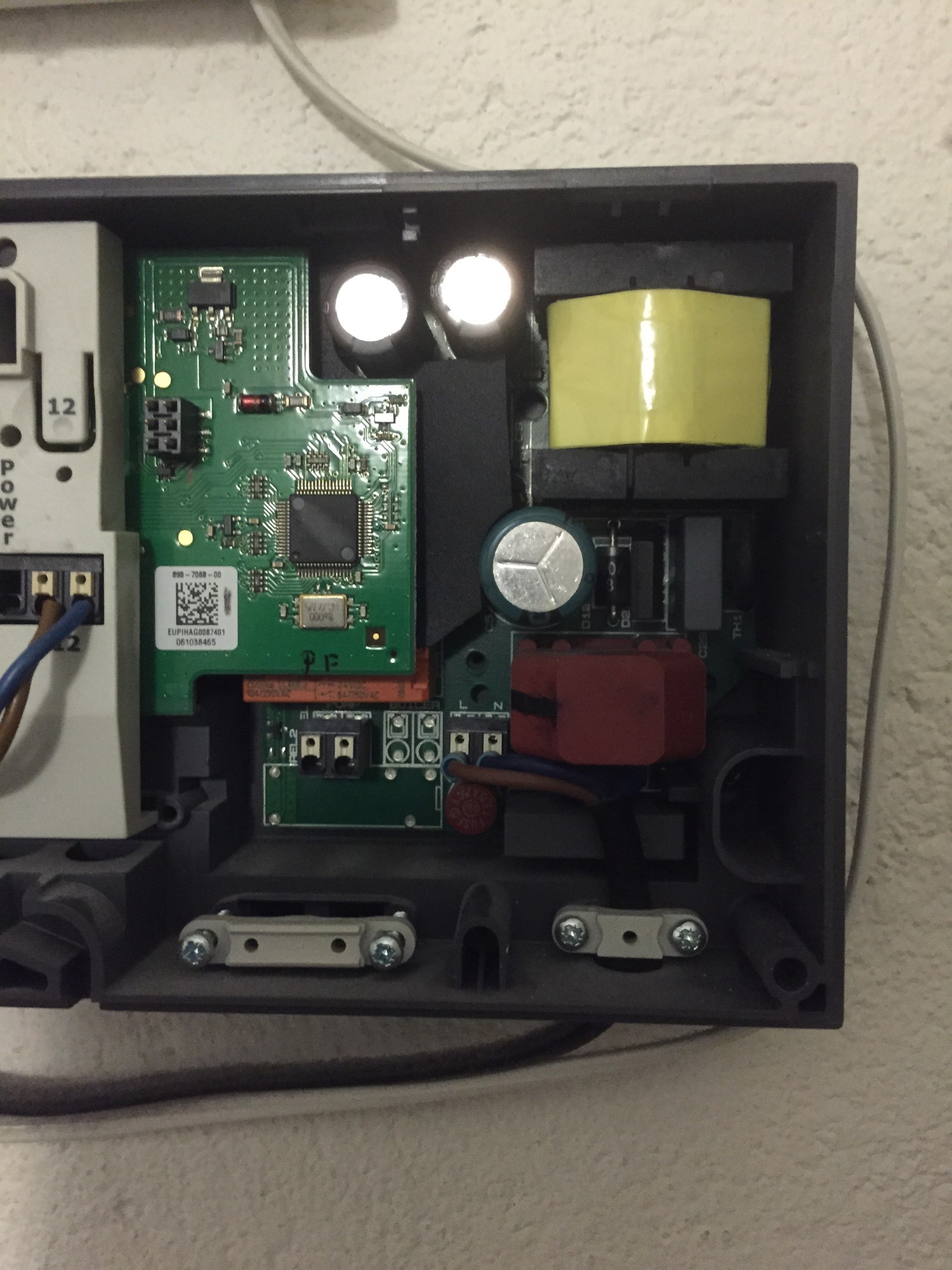

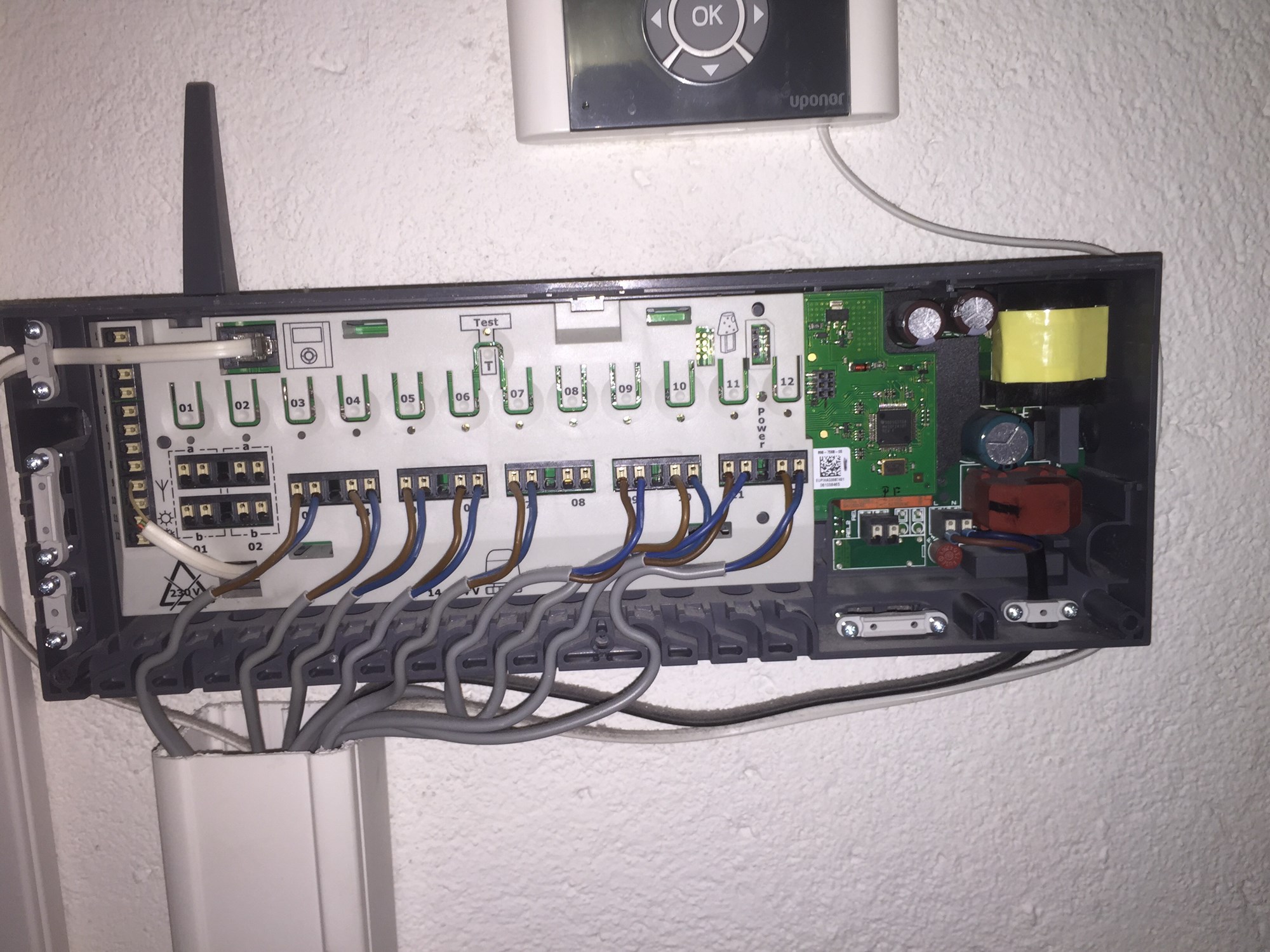

Her er mere bilder, synd det ikke var en utskiftbar sikring..
Du bør få tak i et måleinstrument og kontrollere hver enkelt ventilaktuator.
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Ikke helt godt å si hvor du vil med enkelte av disse innleggene dine i blant...................
.......ok, så du er altså imponert??
Hvem uhellet vet noe om rippelspenning????
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Meget......
.....Tror ikke det er mange, og hvertfall ikke TS som innrømmer manglende elkunnskap.....
Tekniker med verktøy.......Festool, Makita, Paslode
(gassverktøy med lav vekt), Millvaukee ....og litt til
Nå var det heller ikke TS som startet samtaletemaet om at disse sikringene tilsynelatende ryker "uten grunn", det var deg. Svaret med rippelspenning/strømpeak var derfor ikke direkte rettet til TS, men som et svar til din påstand om at disse "ryker uten grunn".
For øvrig virker det som TS har forstått hva som ligger i ordet rippelspenning, da TS knyttet dette direkte til ustabilitet på strømnettet. De fleste har evne til å spør når det dukker opp "faglige uttrykk", ellers er de fleste også flittig til å bruke Google eller andre søkemotorer.
Så, så, BB er smekk full av faguttrykk fra mange disipliner. En av gledene ved å være her er å få bryne seg på ting som er ukjente. I Finnmark sies det at det finnes "noen" betegnelser på frossent vann (snø).
Siden du spør om ripple, let me introduce you to: https://en.wikipedia.org/wiki/Ripple_(electrical)
Uttrykket brukes også om uønskede variasjoner/støy i (sinus)spenningen.
Tror det er lurest, før jeg starter å mekke pp det selv.
Imens morer jeg med å balansere og kjøre utekompensert justering av varmen. Mulig jeg må koble opp inneføleren og, men prøver uten først..
Men syns BB folkene har vært meget hjelpsomme
Du er jo selv så opptatt av å invitere noen kompiser over på en øl eller to, for å fikse slike greier som dette!
Ny sikring koster deg kr. 10,-
Kom på at det finnes jo sikringsholdere til disse sikringene. Får du noen til å lodde denne sokkelen på kretskortet for deg, så kan du bytte sikring selv.
Skal du kjøpe et instrument til han, så bør du kjøpe noe bedre enn det billigste du kan finne på Clas Ohlson.
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=76-084-19&toc=19047
En varm anbefaling. Et godt instrument som dekker alle behov for utdanningen, og et instrument han vil ha glede av i mange(!) år fremover. Instrumentet har også de nødvendige sertifiseringer og nøyaktighet til å benyttes i et ordinært yrkesliv. Det vil komme godt med i mange ulike sammenhenger fremover, inkludert fagprøve. Et godt måleinstrument er nøkkelen til en god elektriker.
I samme anledning kan du bestille deg en sikringsholder og noen sikringer til Uponor styringen din.
Så sier du til sønnen din at som takk for nytt kvalitetsinstrument må han spørre læreren sin om han får lov til å ta med Uponor sentralen på skolen for å litt tips til lodding, så han kan bytte ut sikringen til ny sikringsholder for deg!
Hadde jeg kunne velge mellom en 10 år gammel fluke eller en flunkende ny Biltemameter hadde jeg valgt den gamle. Du kan kjøpe brukt hvis det er pengene det står på, men kjøp noe bra! Nevnte jeg at Biltema sine er noe skit?
Instrumentet jeg anbefalte over er et godt kvalitetsinstrument som kan måle 99% av alt man kommer borti på skolen, til en svært akseptabel pris. Eneste det mangler er mulighet for å teste transistorer. Kjøper man et instrument med transistortester så mister man ofte egenskapen med sann-RMS. I løpet av skolegangen har man behov for å måle transistorer 2 ganger (maks...), så jeg ser absolutt null hensikt i å bruke penger på et kvalitetsinstrument som kan måle transistorer, på bekostning av at man mister sann-RMS måling, eller at instrumentet skal koste et 5-sifret beløp.
Jeg vil også anbefale at man holde seg borte fra Clas Ohlson, Biltema og alt slikt når man skal kjøpe instrument til skolebruk. Spytt inn 500 - 600 kr ekstra for et kvalitetsinstrument, så har du et instrument i mange år fremover.
Anbefaler fortsatt den jeg linket til.
https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=76-084-29&toc=19047
Prisen er det dobbelte, men det gir også dobbelt så mye for pengene. Man får et helt sett med ulike tilkoblingskabler, krokodilleklemmer, temperatursonde, oppbevaringsveske og flere målefunksjoner. Et kvalitetsinstrument med sann-RMS som vil løse 99,9% av alle måleoppgaver de neste 10 årene.
Men genial ide, skal ringe læreren hans, og spørre om han kan ta med, så kan de kanskje bruke den til litt pratisk feilsøking og opplæring og fikse der.
Han har starta på en ny linje, som er 3 år, med full studiekompentanse for f.eks elektro ingeniøer etterpå.
Så de får mere genrell elektro, rettet litt automasjon, og ikke noen spesialisering iløpet av den tiden. Kan da etter 3 år, starte som bla. elektrikker lærling, eller gå rett på ingeniør, uten forkurs....
Samt alle realfagene på lik linje med vanlig allmenfaglig retning .
Slipper unna med ekstra fremmedspråk , rle og annet tjafs..
Regnet som ganske tøff linje... Kun 15 i klassen og de skal være samme klasse i 3 år...
Og de skal ha tilbake den gamle... Så null leking for sønnen min.
Aktuatorene er 24v og sikret, feil på dem slår it alarm, ikke ta livet av 230v trafon.
Den har en sikring som visstnok gjør at man kan nappe ut støpslet i 5-10 min og sette i så funker den igjen.. Men siden det ikke funker hos meg, har trafoen nok paia.
Nye sentralen har visst skiftbar eller annen sikringsløsning.. Slik at ikke hele greua må returneres..Visstnok. Det uponor sa til han, dette var en svakhet på de gamle.. Derfor fikk jeg ny utover garanti tid..
Ang instrument:
Jeg ville ikke ventet til jul med å kjøpe instrument til guttungen. De får behov for instrument på skolen lenge før den tid. Få fatt i det så snart som mulig, så han kan begynne å lære seg å bruke det - jo snarere, desto bedre. Ser heller ikke poeng i å kjøpe noe billiggreier i mellomtiden, det er bortkastet penger.
En av de kjekke tingene med UNI-T UT-61E er at det har muligheter for tilkobling til PC.
Ser at oddbjoh linker til eBay. Prisen er noe rimeligere, men husk på at du må betale moms ved import til Norge, i tillegg til noe fraktkostnad og ventetid. Totalt sett sparer du kanskje 200 kr. Derimot vil det blir mer problematisk dersom du har behov for å benytte reklamasjonsretten i ettertid. For et instrument til rett over 1000-lappen ville jeg heller valgt en leverandør som ikke er vanskelig ved reklamasjoner. Elfa er en stor og seriøs aktør.
Men skal det kjøpes før jul, så kjøper jeg nok den du Eydybdal linka til 1119,-
Instrumentet på Elfa koster 1119 pluss 90 kr i frakt pluss MVA = 1511 kr.
Instrumentet fra eBay koster USD 64.70 + USD5.00 (utrolig hvor billig frakt er fra Kina) = USD 69.70 inkl frakt + mva + gebyr = 723 + 140 i gebyr = 863 kr
Det er 640 i forskjell i favør kineseren hvis alt gjøres etter boka... Selvsagt mister man da garanti og det tar noen uker ekstra, om man synes det er verdt pengene er individuelt.
Derav vurdere å handle på eBay, fordeler og ulemper
Det går grenser for hvor "gniten" man skal være. For noen hundrelapper ekstra betaler jeg gjerne til Norske eller Skandinaviske leverandører, da det er greit å ha kundesupporten tilgjengelig.
Største utfordringen jeg har opplevd med å kjøpe Kina varer gjennom eBay er at programvare og manualer ofte er "selvprodusert", og mangler gjerne tilpassingen for det europeiske markedet. Man finner gjerne original programvare og manualer for nedlasting på nett, men igjen - hvor "gniten" skal man være for noen hundrelapper
Antagelig også et Welleman instrument, som er nokså standard skoleopplegg. Funker, men ikke et instrument for yrkesbruk.
Kan høre med læreren
Det er og sjeldent en lærling tar med seg alt verktøy og instrumenter hjem hver dag etter jobb. Det kan være greit å ha et instrument tilgjengelig for hånden også på fritiden, og en fordel da at instrumentet har de nødvendige egenskapene.
Et godt multimeter er alltid greit å ha
http://www.biltema.no/no/Verktoy/Maleverktoy/Maleinstrument/Digitalt-multimeter-2000018521/
Det betyr at man har lov til å bruke instrumentet på elektriske apparater, samt å måle i stikkontakten i veggen, med spenning opp til 600 volt.
Skal man benytte måleinstrumentet i sikringsskapet og på det elektriske anlegget i huset, så skal man ha et instrument som er CAT III sertifisert.
Dersom man skal måle på inntakskabel, inntakssikringer og distribusjonsnettet til netteier, så skal man ha et instrument som er CAT IV sertifisert.
Det ligger endel videoer ute der folk plukker fra hverandre rimelige metere, også UNI-T, og konkluderer med at de aldri ville turt å måle inntak med dem på tross av sertifisering.
Prata med uponor idag, sendte over detaljer om anlegget for å vite hvordan det best skal balanseres. Kjekt å ha for fremtiden, eller teste med det litt før jeg drar i gang autobalanseringa.
Er ikke utskiftbar sikring på de nye heller, men der var visst en svakhet i trafoen av noe slag i den gamle, som er utbedret. Spurte ikke om detaljer.
Jeg vil ikke si det er riktig å være kritisk ved å trekke fra en CAT-klasse på slike instrumenter. Det vil være mer riktig å sjekke opp hvilken norm instrumentet er testet etter.
Noen av videoene hvor folk kritiserer innholdet i instrumentene, inkludert UNI-T, er nokså oppblåst og fjollete. Til prisen man betaler for instrumentet er det som oftest langt godt nok. Det er høyst sjeldent at en lærling har behov for et instrument som koster kr. 5000,- + + +.
Jeg har ingen problem eller betenkeligheter ved å måle på et inntak med et UNI-T instrument, da man uansett skal benytte visir og hansker ved måling på inntak - uansett hvilken sertifisering instrumentet har.
Dermed kan man hevde en rating som ikke holder mål i en uavhengig test. De dyrere instrumentene, f.eks. Fluke, kjører sine instrumenter gjennom en ekstern test der en uavhengig instans verifiserer kravene.
I forhold til UNI-T har man f.eks. sett CAT-rating som sier 600V mens sikringene inne i instrumentet kun er ratet til 250V - ergo de ville ikke alltid passert en uavhengig test. Se f.eks. link her - http://www.eevblog.com/forum/testgear/a-list-of-multimeters-that-do-not-appear-to-meet-their-claimed-safety-specs/.
Men, tror ikke dette er noe stort problem for en hobbybruker med et UNI-T CATIV - men greit å være klar over når man sammenligner dyre og rimelige instrumenter.
Bingo
Derfor; jeg mener det er feil å si at man bør trekke bort en CAT klasse, da det vil være mer riktig å sjekke opp hvilken norm instrumentet er testet etter i stedet.
I forhold til sikringen så kan selve sikringen være testet etter en norm som godkjenner sikringen for 750V eksempelvis, men den blir solgt med merkedata for 500V. I slike tilfeller kan produsenten av sikring og instrument gå god for løsningen ved bruk av en sikring som har nominell merkeverdi som er lavere enn CAT merkingen på instrumentet. Jeg er dog enig i at det er en dustete måte å gjøre det på. Resultatet er at slike tester som utføres av "privatpersoner" som legges ut på nett ofte blir noe oppblåst og fjollete, hvor man ikke undersøker årsakene til de valg som er gjort.
