Du kan kontrollere at dette ser ut til å stemme : Tilslutninger: 1. Fjernvarme frem 2. Fjernvarme retur 3. Koldt vand 4. Cirkulation 5. Varmt vand 6. Varme frem 7. Varme retur
Dette er ikke mitt fagfelt så jeg må bruke litt tid på å studere denne så kanskje Boligbyggerne tar denne raskere...
Det stemmer, har sett på denne tekniske beskrivelsen før. Alle rørene er koblet iht. listen din. Selv vet jeg ikke hva 4 er.. eller om den er i bruk.

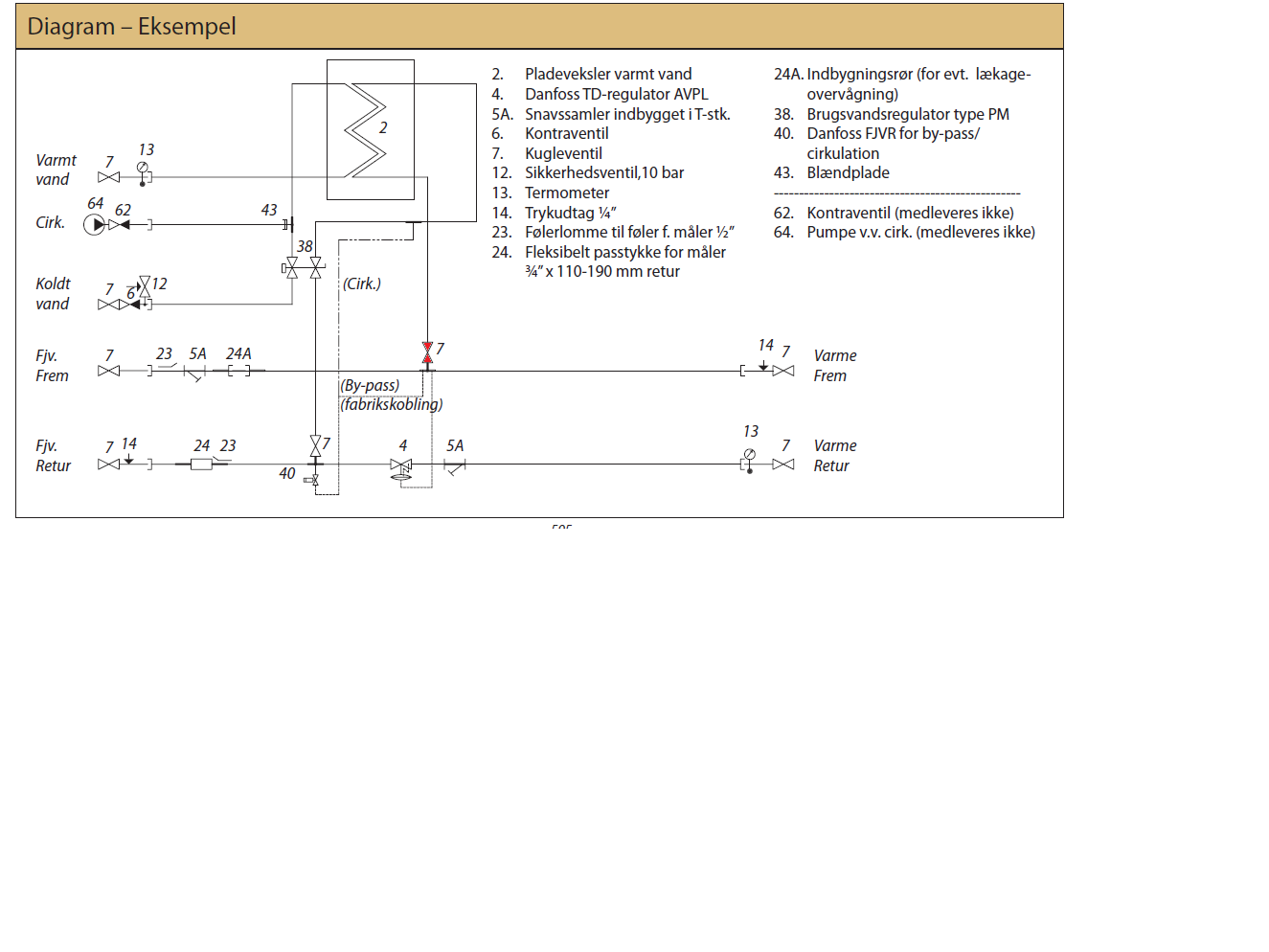

Hvis du ser på diagrammet vedlagt så er det en kobling fra varmtvann til gulvarmekretsen jeg har satt rød farge i trekantene i ventilsymbolet. Finner du denne ? Edit:Den du lurte på sirkulasjon er for å kunne pumpe varmt tappevann rundt i en sløyfe, normalt ikke i bruk
Hvordan vet du at utgående fra fordeler står åpent? De ligner på de jeg har her og her sitter det en "hatt" i plast som skrus ned og klemmer på stiften i midten for å åpne, om ditt er makent så er sløyfene helt strupt om ikke fullstendig stengt. edit: skulle sjekket det først hvordan det ser ut, husket feil, de er åpne når stiften er ute.
Ellers ser det ut som det er to elementer i serie med retur fra gulv som kan regulere hvor mye fjernvarme som blandes inn, den sorte med "Danfoss" rett over blå pilen (på mitt gamle anlegg kunne en lignende termostaten skrus av og ventilen under opereres manuelt (tvangsåpnes ved å klemme på stift... samme som på fordeleren) Lenger opp på samme røret sitter en "klump" til med kveilet kobber rør tilkoblet som kanskje også kan strupe innblandingen men denne vet jeg ikke hva er.
Signatur
Høiax VPM ~= Nibe 1120 10kW, 219m brønn, stort sett selvbygget anlegg (boret ikke selv). Varmer 230m2 i hus fra 1932. Logger alt i pumpen året rundt.
Det kan jo også være feil på varmeveksler om den ikke er tett i mellom.
Men, varmen til VBV går ikke gjennom veksler...
Ville vel vært litt rart hvis varmvannet fra fjernvarmen ikke gikk gjennon en veksler. De ville aldri i verden tatt sjangsen på å sende sitt vann rundt i huset, det ligger nok en veksler en plass.

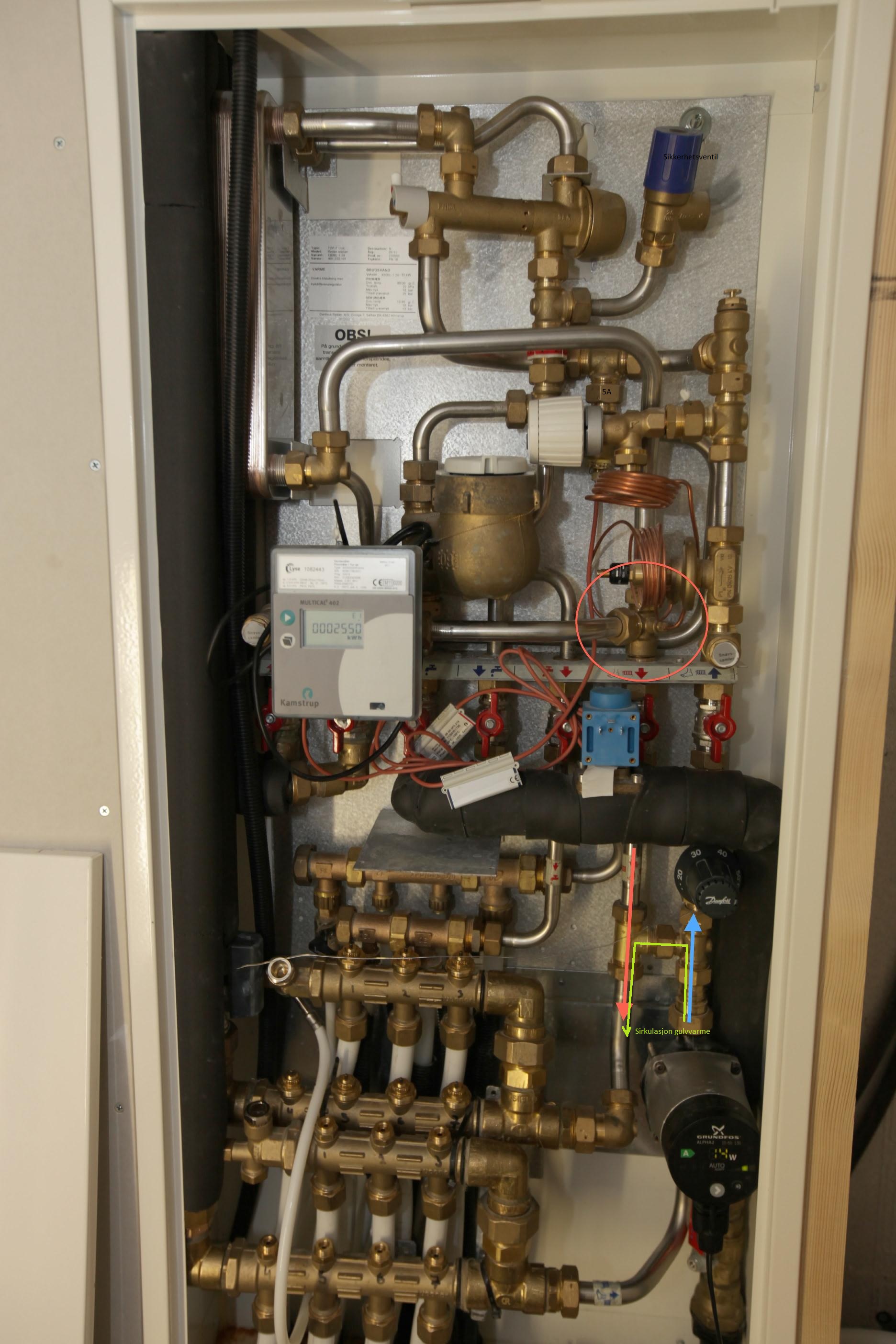

Jeg har begynt å navne delene jeg finne på bildet, filter 5A er et filter som sitter inne i denne T-en, men det er ingen god ide å skru av denne med trykk på! Jeg har tegnet inn en gulgrønn linje som viser hvor jeg mener gulvvarmevannet sirkulerer, det stemmer vel at det er en forbindelse her? I returkretsen sitter et termostatratt som sender noe av returvannet oppover for å bytte det ut med varmere vann i retur. Jeg tror feilen er at denne koblingen er veldig trykkfølsom og med trykkvariasjonene du beskriver så feiler denne. Ser dere diskuterer varmeveksleren mens jeg skriver dette det finnes en "Mark II" modell som har 2 vekslere ...
Ok, da Danfoss FTCen hadde termoelementet eller "føleren" montert ca der pilspissen til den røde pilen er fikk den veldig "falsk" avlesning på temperaturen, selvom Danfossen ble satt til 50 grader var ikke temperaturen på sløyfene over 25 grader.. jeg kan kjenne på røret ved den bypassen (grønn pil) og røret er varmt, men kjenner jeg på fordelerene er ikke disse varme hvis det ikke tilføres energi, men røret rett under bypassen er alltid varm, uansett.
Føleren til FTCen ble flyttet idag til stigerøret opp til 1-etg. Dette hjalp da temperaturen på "rattet" til FTCen stemmer noen lunde med virkeligheten på fordeleren i 1-etg.
Uansett er det noe veldig fishy med hele anlegget.. det virker ihvertfall ikke etter hensikt.
Det stemmer, har sett på denne tekniske beskrivelsen før.
Alle rørene er koblet iht. listen din. Selv vet jeg ikke hva 4 er.. eller om den er i bruk.
Edit:Den du lurte på sirkulasjon er for å kunne pumpe varmt tappevann rundt i en sløyfe, normalt ikke i bruk
Men, varmen til VBV går ikke gjennom veksler...
De ligner på de jeg har her og her sitter det en "hatt" i plast som skrus ned og klemmer på stiften i midten for å åpne, om ditt er makent så er sløyfene helt strupt om ikke fullstendig stengt.
edit: skulle sjekket det først hvordan det ser ut, husket feil, de er åpne når stiften er ute.
Ellers ser det ut som det er to elementer i serie med retur fra gulv som kan regulere hvor mye fjernvarme som blandes inn, den sorte med "Danfoss" rett over blå pilen (på mitt gamle anlegg kunne en lignende termostaten skrus av og ventilen under opereres manuelt (tvangsåpnes ved å klemme på stift... samme som på fordeleren)
Lenger opp på samme røret sitter en "klump" til med kveilet kobber rør tilkoblet som kanskje også kan strupe innblandingen men denne vet jeg ikke hva er.
Varmer 230m2 i hus fra 1932. Logger alt i pumpen året rundt.
Ville vel vært litt rart hvis varmvannet fra fjernvarmen ikke gikk gjennon en veksler. De ville aldri i verden tatt sjangsen på å sende sitt vann rundt i huset, det ligger nok en veksler en plass.
Føleren til FTCen ble flyttet idag til stigerøret opp til 1-etg. Dette hjalp da temperaturen på "rattet" til FTCen stemmer noen lunde med virkeligheten på fordeleren i 1-etg.
Uansett er det noe veldig fishy med hele anlegget.. det virker ihvertfall ikke etter hensikt.
