Utvidelse av VB gulvvarme
167
0
Skal utvide den vannbårne gulvvarmen fra dagens 6 soner med (opptil) 8 nye soner.

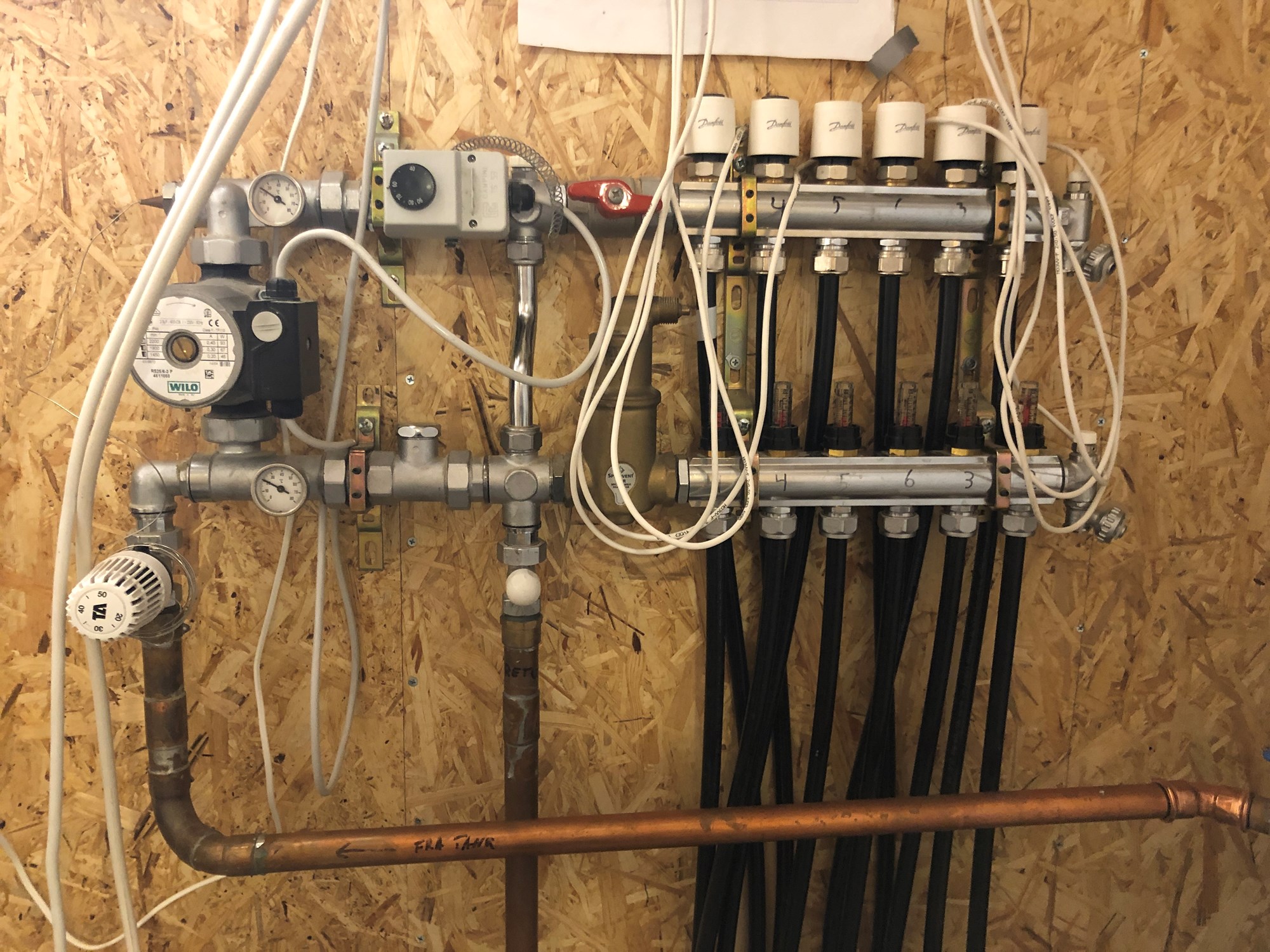

Har akkurat startet planleggingen og lurer på hvordan jeg i praksis skal koble opp den nye 8-grenede fordeleren. Her er dagens oppsett:
I utgangspunktet tenker jeg at det hadde vert praktisk med kuleventiler mot både det eksisterende og det nye systemet slik at jeg enklere kan gjøre innregulering og evt. prioritering mellom delene. Det eksisterende systemet går mot en kjeller som foreløpig er lite i bruk, men den nye utvidelsen skal mot hovedetasjen.
Rørføringen for den nye utvidelsen skal gå oppover mot taket, slik at tanken er å ha ny fordeler over den eksisterende.

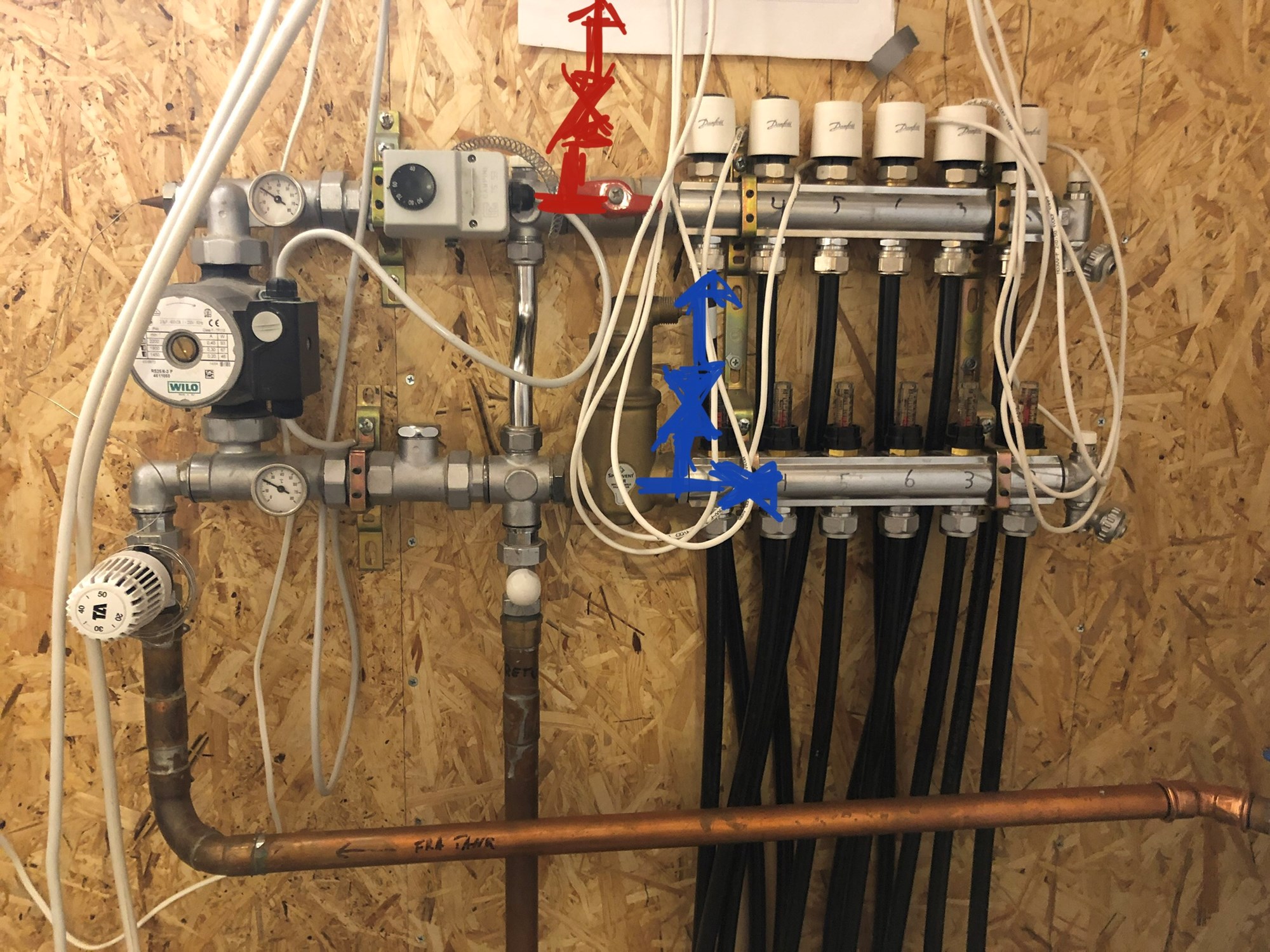

Bør jeg sette på en T-fordeler mellom den røde kuleventilen og turfordeleren og mellom returfordeleren og mikrobobleutskilleren?
Evt. andre smarte forslag?
Har akkurat startet planleggingen og lurer på hvordan jeg i praksis skal koble opp den nye 8-grenede fordeleren. Her er dagens oppsett:
I utgangspunktet tenker jeg at det hadde vert praktisk med kuleventiler mot både det eksisterende og det nye systemet slik at jeg enklere kan gjøre innregulering og evt. prioritering mellom delene. Det eksisterende systemet går mot en kjeller som foreløpig er lite i bruk, men den nye utvidelsen skal mot hovedetasjen.
Rørføringen for den nye utvidelsen skal gå oppover mot taket, slik at tanken er å ha ny fordeler over den eksisterende.
Bør jeg sette på en T-fordeler mellom den røde kuleventilen og turfordeleren og mellom returfordeleren og mikrobobleutskilleren?
Evt. andre smarte forslag?
De fleste slike fordelerstokker har vel 1" rørgjenger i endene.
Du kan da forlenge de eksisterende fordelerstokkene med de nye.
Skru av endestykkene på høyre side og sett inn en 1" ansats som du kan skru de nye fordelerstókkene fast i.
Så skur du endestykkene inn på enden av de nye fordelerstokkene.
Men det blir ingen forskjell mellom de to alternativene du har vurdert.
Noe annet blir det dersom du vil ha ulik temperatur, eller strupe, shunte, mellom de to fordelerene.
Jeg ser ikke behovet for å prioritere kretsene så lenge du driver med romtermostater, og hvor kretsene er plasert på fordelerstokken har i alle fall ingenting å si.
Gitt en kald vinterdag hvor varmebehovet i huset er stort og alle kretsene står åpne. I beste fall blir det da en jevn fordeling mellom kretsene. Det betyr at oppvarmingen i den siste kretsen som er viktigst da vil:
a) gå tregere enn den kunne ha gjort siden jeg ikke kan prioritere ned den eksisterende fordeleren til kjelleren
b) ikke ha tilstrekkelig varmekapasitet slik at jeg må supplere med tilleggsvarme. For dette scenarioet kan jeg jo alltids heve turtemperature (VP har mulighet for utetemperaturstyrt kurve), men da på bekostning av lavere COP på VP når jeg sannsynligvis ikke trenger så mye varme i kjelleren.
Alternativet er å gå ned i kjelleren å skru ned alle 6 romtermostatene, men det blir jo litt tungvint.
Pga. friksjon vil vannet lettest gå i den første fordeleren dersom sløyfene ellers er like. Ikke sikkert friksjon mellom fordelerne er noe betydelig selv med full flow, men hadde vert greit om noen har en formening om dette.
Min tanke var at dersom jeg har kuleventiler mot hver fordeler så kan jeg strupe litt mot eksisterende kurs til kjelleren. Vannet vil da naturlig prioriteres mot den nye fordeleren, men likevel strømme mot den gamle.
Det hele har litt utspring i at vi normalt kjører mer varme mot kjelleren enn det vi strengt tatt har behov for og derfor et ønske om å nedprioritere denne dersom det er høyt samtidig varmebehov. Når jeg tenker meg videre om er jo det egentlig litt tullete og varme kjelleren mer enn vi trenger, og det har i hovedsak sitt utspring at vi bruker varmen i kjelleren til å holde gulvene i etasjen over varmere. Dette behovet vil egentlig forsvinne ved opplegging av den nye fordeleren.
Så da er jeg vel tilbake igjen til at det nok ikke spiller så stor rolle hvordan jeg kobler det opp. På enden av eksisterende fordeler som dere foreslår er uten tvil det enkleste - og det er jo ingen dum ting
Flow på hver sløyfe stilles på skruen under måleglassene(dette bør rørlegger ha gjort). Du bør da vite ca. Hvor lange sløyfen er.
Guide finnes her, se side 5
https://www.buildahouse.dk/media/wysiwyg/PDFs/Brugervejledning_fordelerr_r.pdf
